Доїльна установка Дамілк АІД-3

Доїльна установка АІД-3 (Схема 1.1) - це український аналог турецького силового агрегату для доїльного апарату. Доїльне відро (Схема 1.2) і павук (підвісне обладнання) (Схема 1.3) не входить в комплект поставки.

Турецьке обладнання для молочних ферм вважається одним з кращих в Європі. У компанії "Надому" взяли за основу популярну доїльних установку і адаптували під реалії нашої країни.

Модель АІД-3 використовуються на фермах і в домашніх господарствах. Вона сумісна з апаратами для доїння і кіз, і корів. Вакуумна установка створює в системі розрідження, яке є основою процесу машинного доїння.

Продуктивність

Таблиця 1

Вакуумний насос доїльної установки "Надому" АІД-3 має продуктивність 11,6 м³ / год. Завдяки цьому можна обладнати агрегат для одночасного доїння двох корів або чотирьох кіз.

За годину роботи з такою установкою можна подоїти до 17 корів (6-7 хвилин на одну тварину) або 80 кіз (2-3 хвилини).

Особливості конструкції силового агрегату

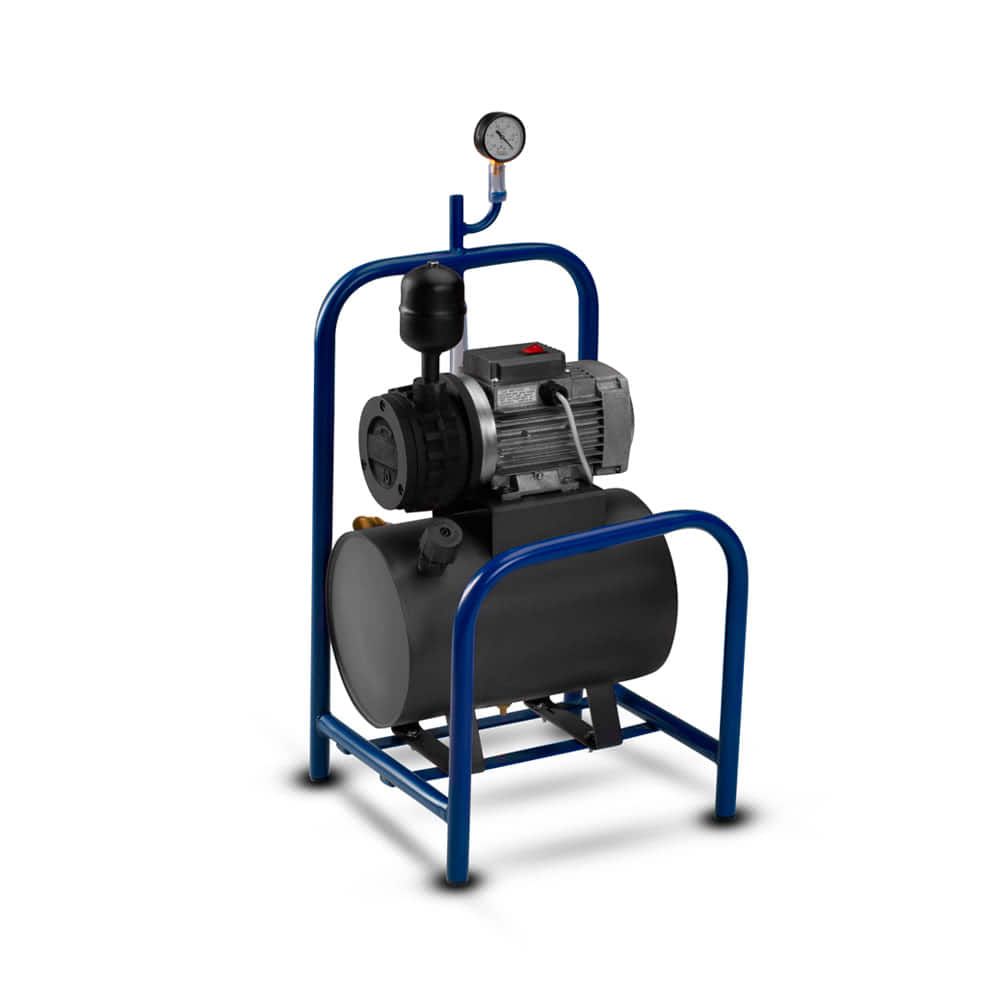

Силовий агрегат має моноблочну конструкцію (Схема 2.1). Двигун (Схема 2.2) і вакуумний насос (Схема 2.3) з'єднані безпосередньо (муфта відсутня).

Агрегат оснащений об'ємним ресивером на 19 л (Схема 2.4). На ньому стоїть регулятор вакууму (металевий) і клапан для скидання конденсату. Клапан спрацьовує автоматично після відключення, коли в системі пропадає вакуум.

Доїльні установки "Надому" АІД-3 збирають на каркасі (Схема 2.5). Передбачено стаціонарне використання, а тому колеса на каркасі відсутні. Довжина кабелю живлення 5 м, а тому вакуумний агрегат можна розмістити в приміщенні, не прокладаючи додаткову проводку.

Окремо слід відзначити глушник з фільтруючою серцевиною. Він знижує шум від працюючого насоса, а також не дає частинкам графіту потрапити в повітря.

У комплекті з силовим агрегатом йде вакуумметр (Схема 2.6) для відстеження вакуумметричного тиску.

Двигун

Доїльна установка "Надому" АІД-3 працює завдяки електродвигуну (Схема 2.2) потужністю потужність 750 Вт. Швидкість обертання валу - 1500 об / хв. Двигун відноситься до категорії розміщення електроприладів №3, що обумовлює умови його зберігання та використання.

Щоб не допустити пошкодження обмотки двигуна, не можна перевищувати рекомендований час роботи. В іншому випадку захисний шар на котушці буде пошкоджений, і мотор вийде з ладу.

Насос

В доїльній установці АІД-3 від "Надому" використовується сухий роторний насос. Усередині стоїть чотири графітові пластини розміром 45 × 70 × 6 мм. Вони більше в порівнянні з тими, які використовуються в моделях цього класу. За рахунок збільшення знижується їх знос, а значить збільшується час між замінами.

Насос має відкриту конструкцію, тобто ротор надівається безпосередньо на вал двигуна (Схема 3.2). Кришка насоса відсутня, а тому використовується з'єднувальний фланець знаходиться глушник (Схема 3.6). Він знижує шум, а також фільтрує повітря від частинок графіту. Повітряний фільтр має циліндричну форму і зроблений з мікроволокна.

Рекомендації з використання

Доїльні установки "Надому" АІД-3 відносяться до 3 класу електроприладів. Взимку їх потрібно встановлювати в сухих приміщеннях, де немає великих перепадів температури. Влітку для використання на вулиці потрібно зробити навіс.

Завдяки нашому сайту ви можете купити вакуумну доїльних установку АІД-3 безпосередньо у виробника. Так ви отримаєте офіційну гарантію, можливість звернутися в наш сервісний центр, і при цьому не будете переплачувати посередникам.
