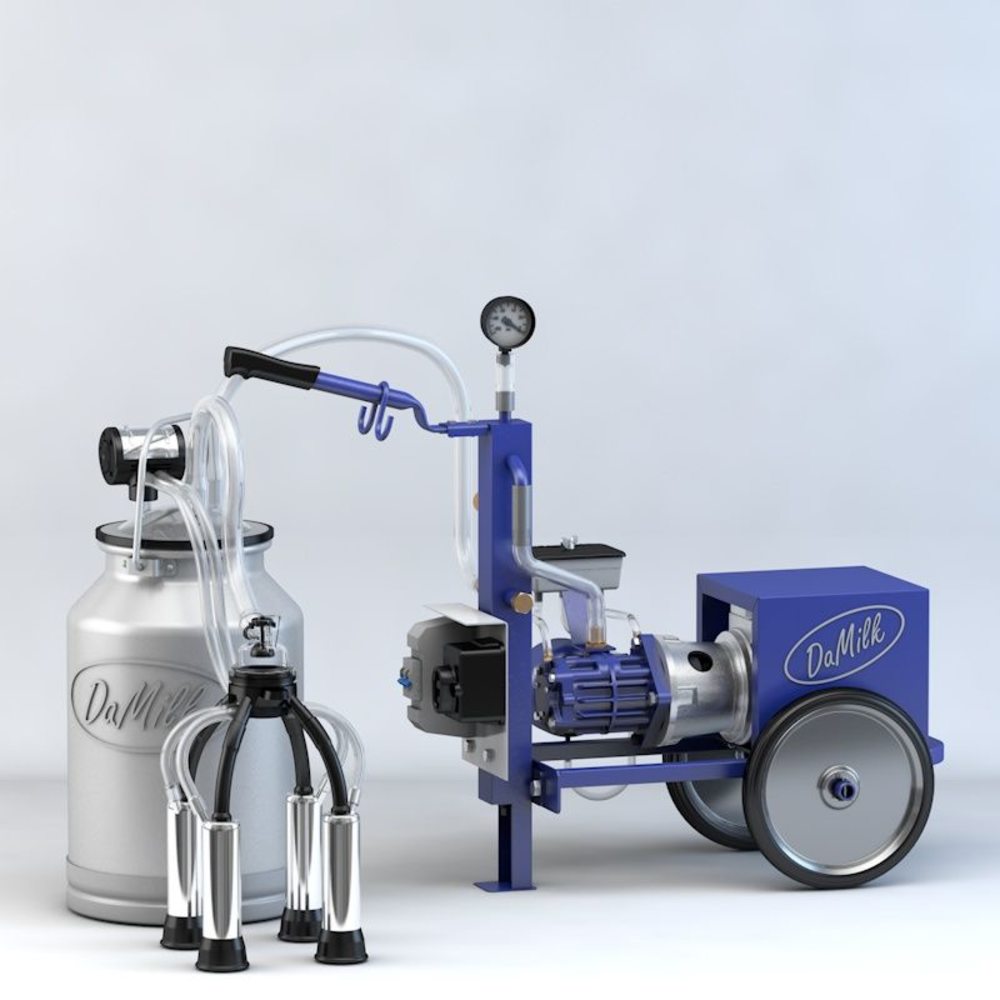

Доїльний апарат Дамілк АІД-1 Євро 140 П

Опис доїльного апарата "Надому" АІД-1 "Євро 140" П

Доїльний апарат "Надому" АІД-1 "Євро 140" П- це одна з трьох частин агрегату індивідуального доїння, яка відповідає за створення вакууму. Для роботи вам також знадобиться доїльне відро  і підвісне обладнання. Характеристики дозволяють використовувати АІД-1 на фермерських і в домашніх господарствах. Ця модель виділяється надійністю, продуктивністю, і розрахована на господарства до 10 корів або 40 кіз.

Доїльна установка АІД-1 використовується в побутових умовах і невеликих фермах. Продуктивність агрегату 6 м³ / год, максимальний рівень розрідження - 80 кПа. На доїння однієї корови витрачається 6-7 хвилин, кози - 2-3. Для доїння дрібної рогатої худоби можна підключити додаткову лінію. Годинна продуктивність - до 9 корів або 40 кіз.

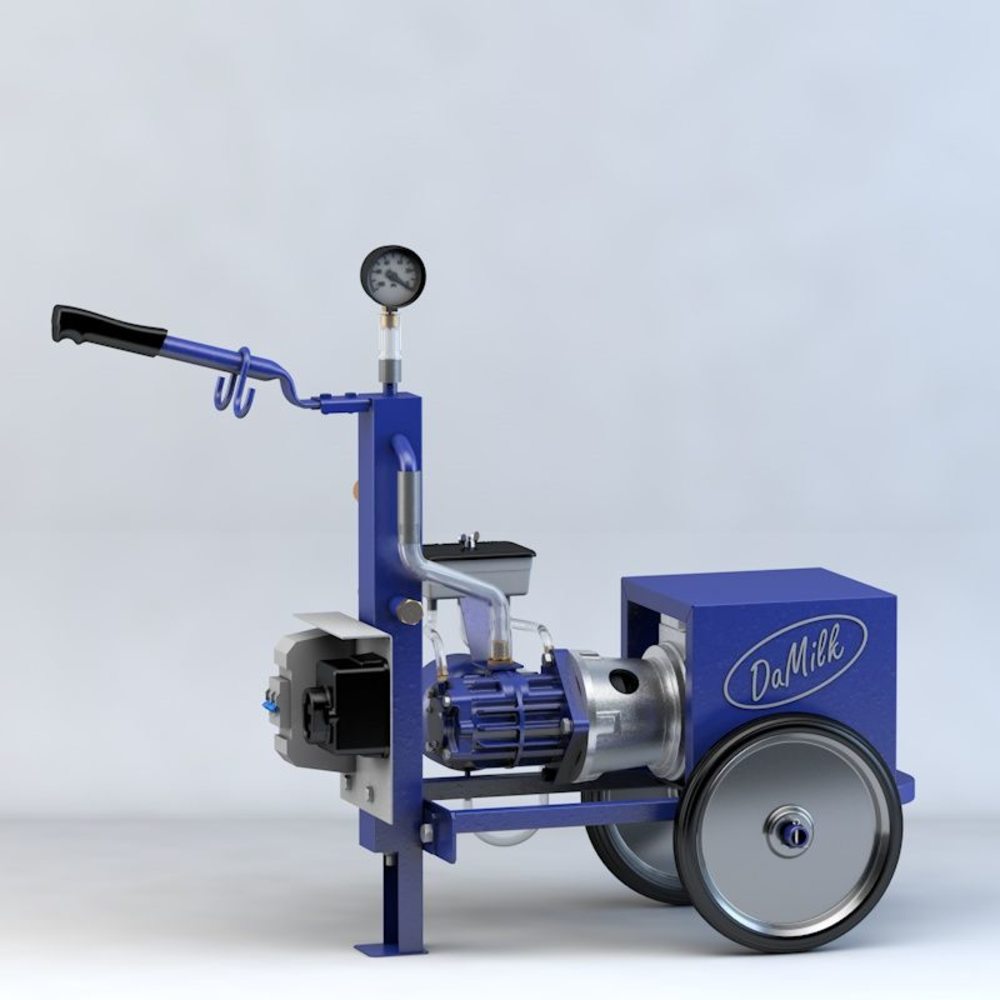

Особливості конструкції силового агрегату

Силовий агрегат доїльної установки АИД-1 має модульну будову , що підвищує його ремонтопридатність. Двигун з вакуумним насосом окремі незалежні частини з'єднані через жорстку муфту.

Ресивер  на 1,3 л має автоматичне скидання вологи: клапан відкривається після того, як в системі пропаде вакуум.

Для спрощення транспортування агрегат встановлений на візок , а тому доїльну установку "Надому" АІД-1, можна без проблем переміщати по приміщенню.

У комплект поставки входить вакуумметр  і п'ятиметровий кабель.

Двигун

Вакуумна доїльна установка АІД-1 обладнана асинхронним електродвигуном потужністю 750 Вт. Швидкість обертання валу - 3000 об / хв. Час безперервної роботи - 60 хвилин.

На силовій установці є вузол управління, однією із складових якого є автомат на 6А. Автомат - це запобіжник, який при необхідності відключає електромотор, наприклад: коротке замикання або перегрів. Працює двигун від звичайної електромережі з напругою 220 В.

Насос

В доїльній установці АІД-1 від "Надому" використовується пластинчато-роторний вакуумний насос із закритою системою змащення. Сам насос - повноцінний модуль, який складається з ротора зі своїм валом  сам ротор обертається на підшипниках, встановлених в кришки , і статора. В насосі стоїть 4 текстолітові пластини 95 × 16 × 4 мм. Продуктивність на холостому ходу 6 м³ / год.

Система змащення замкнута , тобто мастило циркулює по колу. Масло з маслобака  в систему подається через бавовняні гноти. Висока щільність бавовняних волокон гніту виключає потрапляння сміття в вакуумний насос. Саме масло по патрубкам  подається в насос у вигляді повітряно-масляної суміші, після чого суміш збирається в фільтр-глушнику  і повертається в маслобак.

Інтенсивність подачі суміші залежить від рівня вакуумметричного розрідження в системі. Даній системі змащення характерна простота обслуговування і надійність, чого немає в крапельній системі масляних доїльних установок моноблочній конструкції.

Заміна масла проводиться раз в 1-2 місяці в залежності від інтенсивності експлуатації.

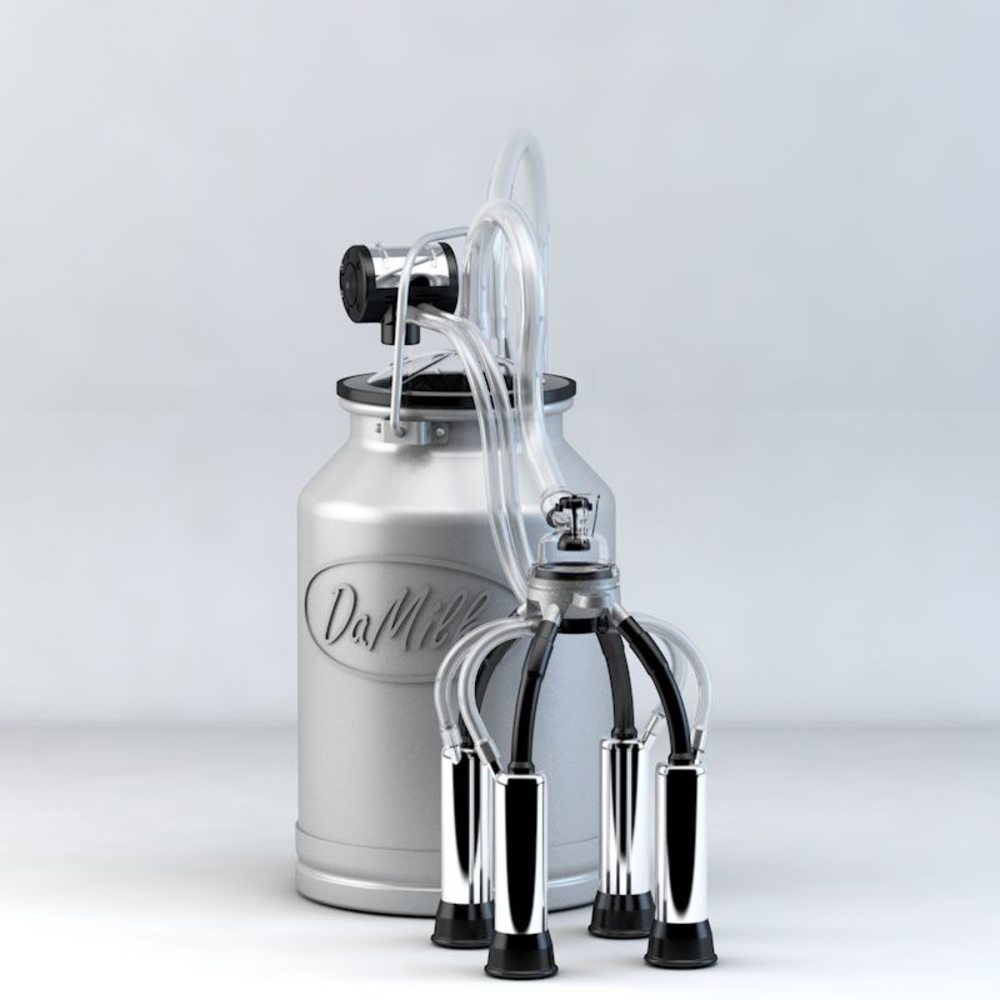

Доїльне відро

Підвісне обладнання і система збору молока разом складають доїльне відро в зборі.

«Євро 140» П - це комплектація, в якій використовуються імпортні деталі. Система доїння у цього апарату попарна, коли одночасно стискаються не всі соски, а тільки 2 частки. Таким чином, вдається імітувати ручне доїння.

Доїльне відро в зборі «Євро 140» П комплектується стаканами і сосковою гумою для доїння корів. Воно сумісне з вакуумними установками серій АІД та УІД від "Надому". Сумісність з силовими агрегатами інших виробників уточнюйте при оформленні замовлення.

Комплектація

Постійний вакуум від силової установки надходить по двометровому шлангу 11х5 мм. Система збору молока доїльного відра в зборі «Євро 140» П складається з:

1. алюмінієвого молочного бідона на 20 л (фактична місткість 19 л);
2. самопритискної кришки доїльного відра;
3. регульованого пульсатора (співвідношення тактів 60х40);
4. колектора об'ємом 140 см³ (підстава зроблено з алюмінію, кришка - полікарбонат);
5. нержавіючих цілісних доїльних стаканів і соскової гуми з підвищеним вмістом каучуку (3 посадкових рубця);
6. молочного шланга (14х5 мм) довжиною 2 метри;
7. шланга постійного (11х5 мм) і двох шлангів змінного (7х3 мм) вакууму по 2 м.

Шланги не тріскаються на морозі, добре гнуться. Їх легко мити, завдяки чому молоко не буде забруднюватися. Таких якостей вдалося досягти завдяки використанню силікону у виробництві.

Особливості

Попарне доїння

Працює доїльне відро в зборі для корів «Євро 140» П за попарною схемою. Для цього використовується імпортний асинхронний пульсатор. Він відноситься до регульованих, а тому можна налаштувати співвідношення тактів. За стандартом воно становить 60х40.

Пульсатор з'єднаний з розподільником вакууму на 6 виходів. Для цього використовується 2 шланга змінного вакууму діаметром 7 мм.

Доїльний павук системи «Майга»

Молоко збирається за допомогою колектора на 140 см3. Він розрахований на доїння корів, які дають менше 30 літрів молока за добу. Основа колектора алюмінієва, кришка зроблена з полікарбонату.

Доїльні стакани цільні. Виготовляються вони з нержавійки товщиною 2 мм. Вони мають високу міцність і стійкість до корозії. Вага склянки становить 250 грам, що дозволяє впливати на соски з потрібною для стимуляції припуску молока силою.

Соскова гума з підвищеним вмістом каучуку вимагає заміни кожні 6 місяців. Вона має 3 посадкових рубця: кожні 2 місяці її підтягують на один рубець. Це потрібно робити, щоб зменшити розтягнення гуми.

Самопритискна кришка доїльного відра має 3 штуцера. Це дозволяє підключити шланги і встановити пульсатор без використання трійника. Кришка тримається за рахунок вакууму, додатковий притиск не потрібен.

Купити доїльне відро в зборі «Євро 140» П можна в інтернет-магазині "Надому". Таким чином, ви зробите замовлення безпосередньо у виробника, а значить, не будете платити комісію посередникам. Доставка доїльного обладнання здійснюється по всій Україні.

Рекомендації з використання

Доїльні установки "Надому" АІД відносяться до електроприладів 3-й категорії розміщення. Це означає, що в літній час їх можна використовувати під навісом, а взимку - в неопалюваних приміщеннях без різких перепадів температури повітря.

Взимку в разі зберігання доїльної установки не в приміщенні, щоб уникнути короткого замикання електромотора, запуск установки безпосередньо в той момент, коли вона потрапила в приміщення - заборонений. Електроприлад повинен постояти в приміщенні близько двох годин, щоб уникнути утворення конденсату.

Перед роботою перевірте відповідність рівня вакуумметричного розрідження до тварини, яке обслуговується. Тиск виводиться на вакуумметр  (йде в комплекті).

Купити доїльний установку АІД-1 можна у виробника на офіційному сайті "Надому". Ми самі реалізуємо свою продукцію, а тому в інтернет-магазині "Надому" ви не будете платити комісію посередникам.
