Доїльний апарат Дамілк АІД-1 Євро 240 аналог (Силікон) А

Опис доїльного апарата "Надому" АІД-1 "Євро 240 аналог" (Силікон) А

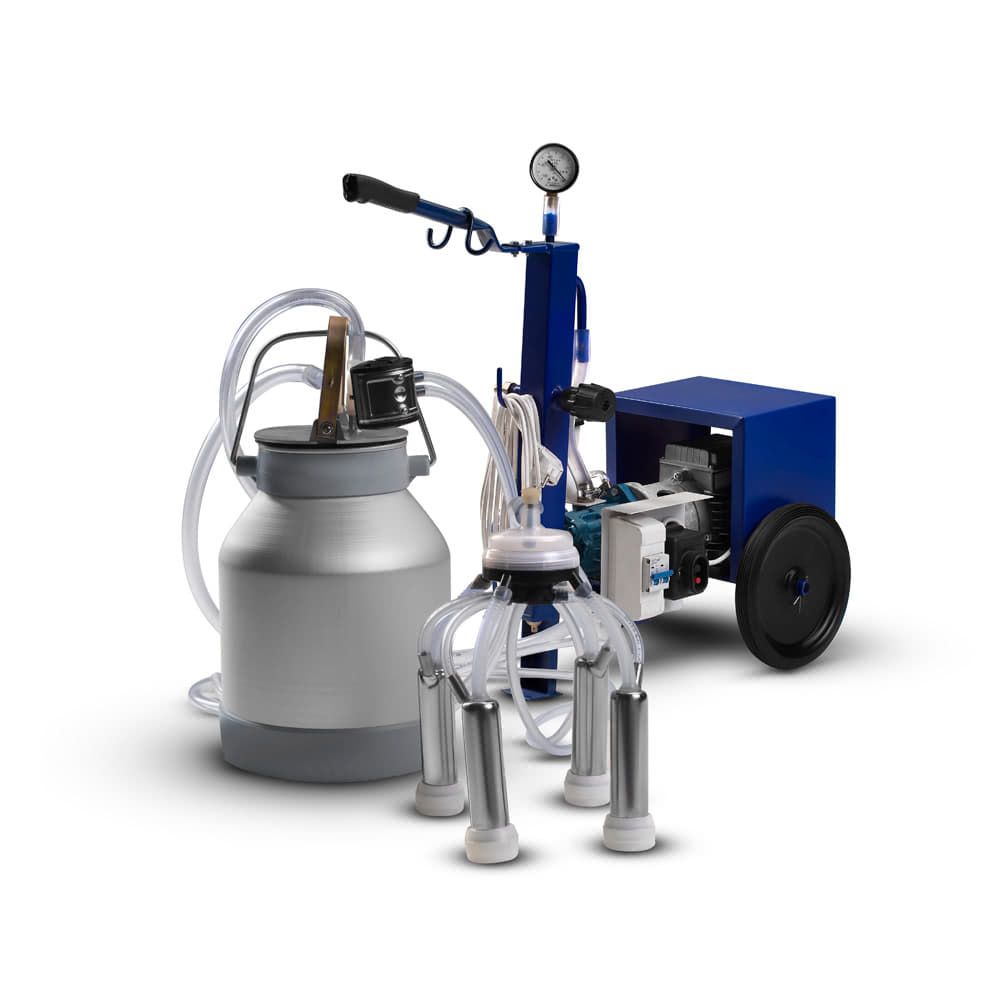

Доїльний апарат "Надому" АІД-1 "Євро 240 аналог" (Силікон) А - це одна з трьох частин агрегату індивідуального доїння, яка відповідає за створення вакууму. Для роботи вам також знадобиться доїльне відро і підвісне обладнання. Характеристики дозволяють використовувати АІД-1 на фермерських і в домашніх господарствах. Ця модель виділяється надійністю, продуктивністю, і розрахована на господарства до 10 корів або 40 кіз.

Доїльна установка АІД-1 використовується в побутових умовах і невеликих фермах. Продуктивність агрегату 6 м³ / год, максимальний рівень розрідження - 80 кПа. На доїння однієї корови витрачається 6-7 хвилин, кози - 2-3. Для доїння дрібної рогатої худоби можна підключити додаткову лінію. Годинна продуктивність - до 9 корів або 40 кіз.

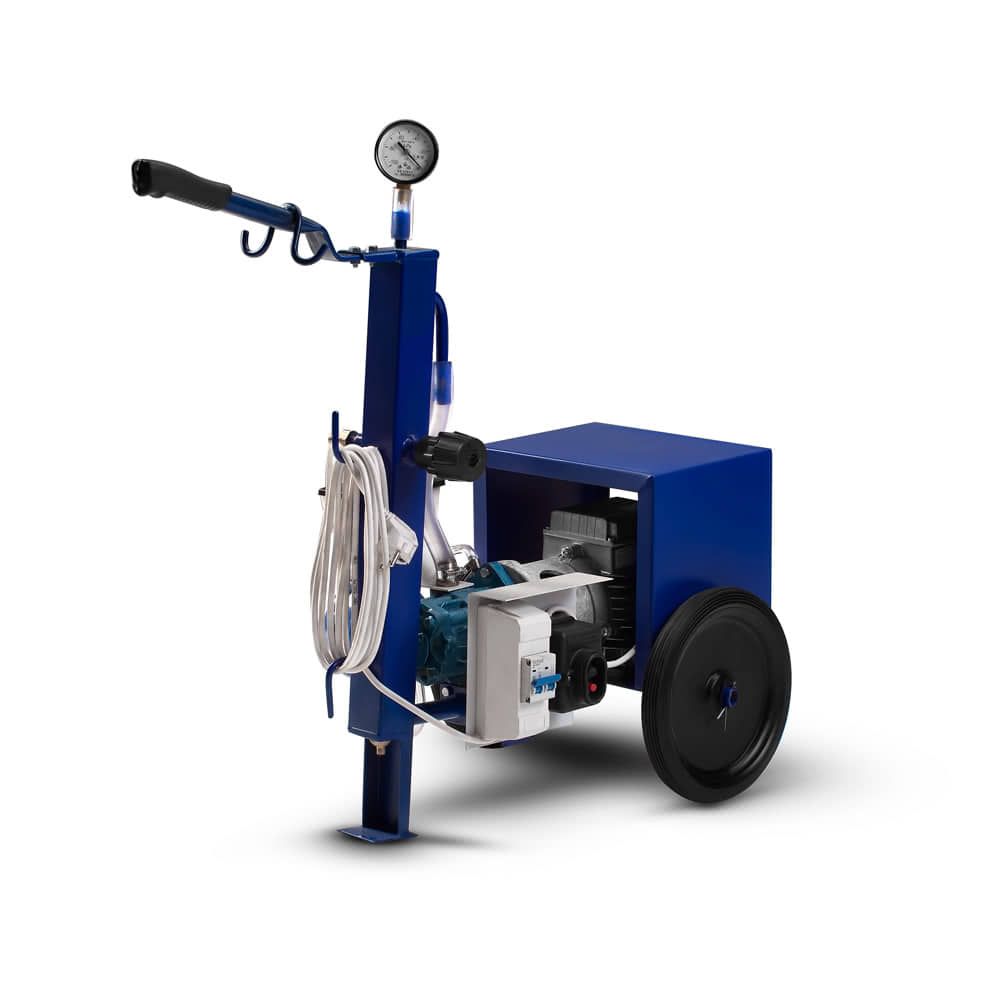

Особливості конструкції силового агрегату

Силовий агрегат доїльної установки АИД-1 має модульну будову , що підвищує його ремонтопридатність. Двигун з вакуумним насосом окремі незалежні частини з'єднані через жорстку муфту.

Ресивер на 1,3 л має автоматичне скидання вологи: клапан відкривається після того, як в системі пропаде вакуум.

Для спрощення транспортування агрегат встановлений на візок , а тому доїльну установку "Надому" АІД-1, можна без проблем переміщати по приміщенню.

У комплект поставки входить вакуумметр і п'ятиметровий кабель.

Двигун

Вакуумна доїльна установка АІД-1 обладнана асинхронним електродвигуном потужністю 750 Вт. Швидкість обертання валу - 3000 об / хв. Час безперервної роботи - 60 хвилин.

На силовій установці є вузол управління, однією із складових якого є автомат на 6А. Автомат - це запобіжник, який при необхідності відключає електромотор, наприклад: коротке замикання або перегрів. Працює двигун від звичайної електромережі з напругою 220 В.

Насос

В доїльній установці АІД-1 від "Надому" використовується пластинчато-роторний вакуумний насос із закритою системою змащення. Сам насос - повноцінний модуль, який складається з ротора зі своїм валом сам ротор обертається на підшипниках, встановлених в кришки , і статора. В насосі стоїть 4 текстолітові пластини 95 × 16 × 4 мм. Продуктивність на холостому ходу 6 м³ / год.

Система змащення замкнута , тобто мастило циркулює по колу. Масло з маслобака в систему подається через бавовняні гноти. Висока щільність бавовняних волокон гніту виключає потрапляння сміття в вакуумний насос. Саме масло по патрубкам подається в насос у вигляді повітряно-масляної суміші, після чого суміш збирається в фільтр-глушнику і повертається в маслобак.

Інтенсивність подачі суміші залежить від рівня вакуумметричного розрідження в системі. Даній системі змащення характерна простота обслуговування і надійність, чого немає в крапельній системі масляних доїльних установок моноблочній конструкції.

Заміна масла проводиться раз в 1-2 місяці в залежності від інтенсивності експлуатації.

Доїльне відро

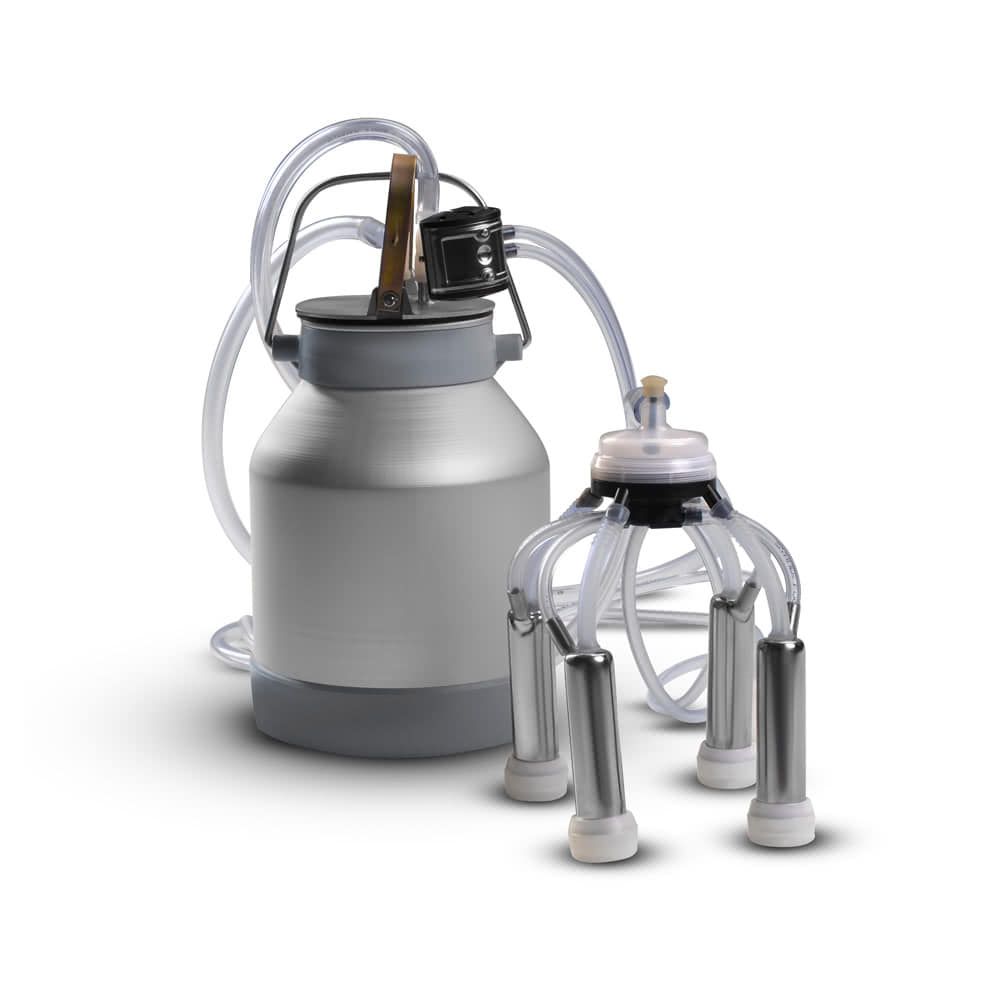

Доїльне відро в зборі «Євро 240-аналог» (силікон) А здійснює відбір молока. Це тільки частина агрегату індивідуального доїння, і для роботи йому потрібна ще вакуумна установка.

Комплектація «Євро 240-аналог» (силікон) А - це комплектація доїльного відра в зборі, призначеного для доїння корів. При її складанні використовуються як оригінальні турецькі (соскова гума, пульсатор), так і українські запчастини. Доїльне відро в зборі «Євро 240-аналог» (силікон) А випускаються компанією "Надому". Дана комплектація розрахована на використання з вакуумними установками серій АІД або УІД. При цьому вони сумісні з силовими агрегатами інших виробників.

Комплектація

Доїльне відро в зборі «Євро 240-аналог» (силікон) А складається з:

1. доїльного відра на 20 л (фактична місткість 19 л);
2. кришки з алюмінію (2 штуцери, механічне притискання);
3. пульсатора для попарного доїння, який можна налаштувати;
4. колектора на 240 см³ (кругла основа, прозора кришка).
5. доїльних стаканів з нержавійки з сосковою гумою з силікону;
6. 2 м шланга для молока (14х5 мм);
7. шлангів постійного (11х5 мм) та перемінного (7х3) вакууму.

Матеріалом для виготовлення шлангів є силікон. Довжина шланга постійного вакууму 2 м, але в разі необхідності може бути збільшена.

У комплекті йде два шланги змінного вакууму, оскільки доїльне відро в зборі «Євро 240-аналог» (силікон) А комплектується попарним пульсатором.

Особливості

Система попарного доїння

Молоко під час попарного доїння забирається з двох сосків. Така система нагадує ручне доїння. Використовується пульсатор (1) турецького виробництва, який налаштовується за бажанням користувача. Він з'єднаний з розподільником (3), який встановлюється на колекторі. Для їх з'єднання використовуються два силіконові шланги діаметром 7х3 мм.

Розподільник вакууму використовується з 6 виходами, оскільки система доїння попарна.

Доїльний павук

Збір молока здійснюється через колекторну систему. У доїльному відрі в зборі «Євро 240-аналог» (силікон) А використовується колектор, вироблений в Україні. Його об’єм становить 240 см³. Збільшений обсяг не допустить його переповнення молоком у разі доїння високопродуктивних племінних корів, що призводить до від'єднання підвісного обладнання. Такі колектори потрібні для доїння корів, які дають більш ніж 30 л молока на добу.

Міцні доїльні стакани виготовлені методом вальцювання. Завдяки цьому стінки виходять цілісними, що підвищує їх надійність і зносостійкість під час експлуатації в агресивних умовах. Матеріал стаканів - нержавіюча сталь 430 марки. Вага кожного становить близько 250 г, що в кілька разів перевищує вагу поліпропіленових аналогів.

Соскову гуму виготовляють з силікону. Цей матеріал приємніше на дотик і служить близько 1 року. Вироби з каучуку вимагають заміни в 2 рази частіше. Силіконова соскова гума виробляється в Туреччині. Форма чулка кругла, 2 посадочних рубці. Його довжина - 135 мм, загальна довжина гуми 290 мм.

Кришка доїльного відра зроблена з алюмінію. Притискання механічне, а тому можна самостійно обирати його силу. Це позначається на довговічності кільця ущільнювача на кришці. На ній всього 2 штуцери, а тому для монтажу пульсатора застосовується трійник.

В інтернет-магазині "Надому" зібрано обладнання для молочного господарства. На сайті ви можете купити доїльне відро в зборі «Євро 240-оригінал» (силікон) А. Зробити замовлення можна в будь-якому місті України.

Рекомендації з використання

Доїльні установки "Надому" АІД відносяться до електроприладів 3-й категорії розміщення. Це означає, що в літній час їх можна використовувати під навісом, а взимку - в неопалюваних приміщеннях без різких перепадів температури повітря.

Взимку в разі зберігання доїльної установки не в приміщенні, щоб уникнути короткого замикання електромотора, запуск установки безпосередньо в той момент, коли вона потрапила в приміщення - заборонений. Електроприлад повинен постояти в приміщенні близько двох годин, щоб уникнути утворення конденсату.

Перед роботою перевірте відповідність рівня вакуумметричного розрідження до тварини, яке обслуговується. Тиск виводиться на вакуумметр (йде в комплекті).

Купити доїльний установку АІД-1 можна у виробника на офіційному сайті "Надому". Ми самі реалізуємо свою продукцію, а тому в інтернет-магазині "Надому" ви не будете платити комісію посередникам.
