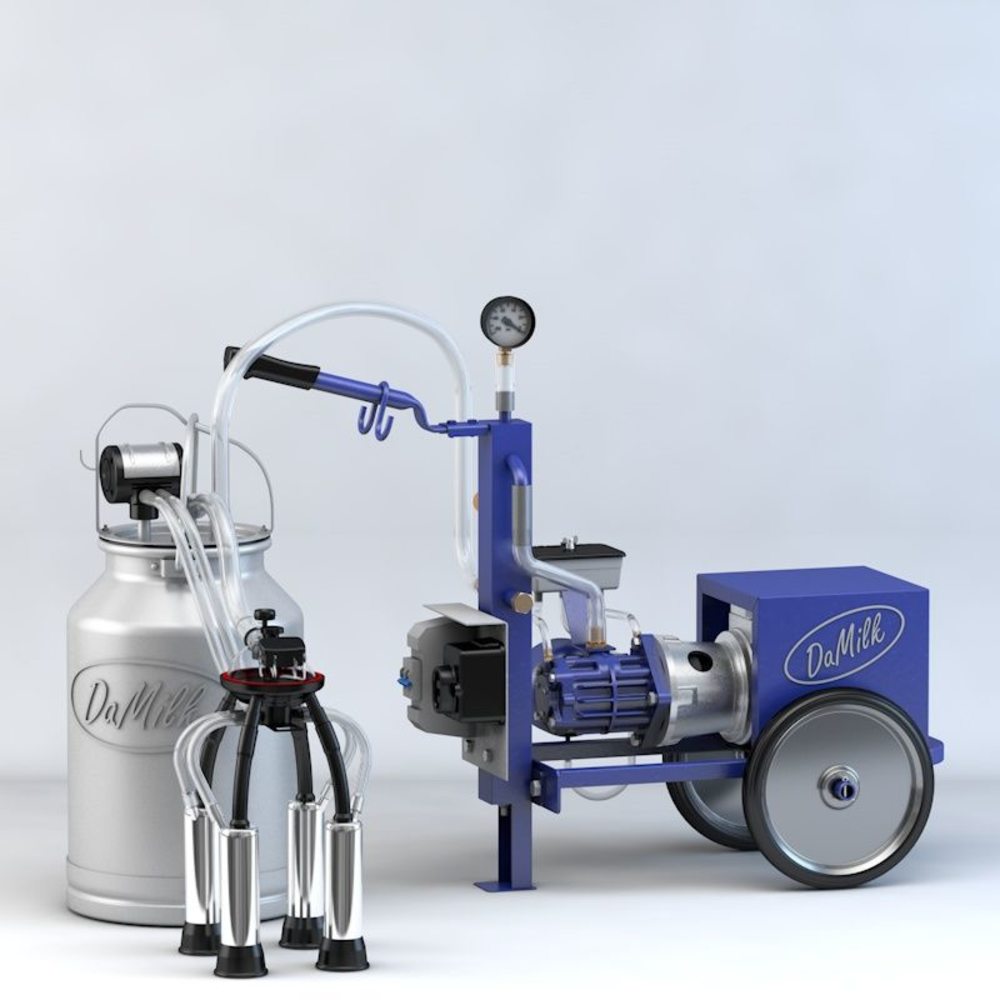

Доїльний апарат Дамілк АІД-1 Євро 240-оригінал Н

Опис доїльного апарата "Надому" АІД-1 "Євро 240-оригінал" Н

Доїльний апарат "Надому" АІД-1 "Євро 240-оригінал" Н - це одна з трьох частин агрегату індивідуального доїння, яка відповідає за створення вакууму. Для роботи вам також знадобиться доїльне відро і підвісне обладнання. Характеристики дозволяють використовувати АІД-1 на фермерських і в домашніх господарствах. Ця модель виділяється надійністю, продуктивністю, і розрахована на господарства до 10 корів або 40 кіз.

Доїльна установка АІД-1 використовується в побутових умовах і невеликих фермах. Продуктивність агрегату 6 м³ / год, максимальний рівень розрідження - 80 кПа. На доїння однієї корови витрачається 6-7 хвилин, кози - 2-3. Для доїння дрібної рогатої худоби можна підключити додаткову лінію. Годинна продуктивність - до 9 корів або 40 кіз.

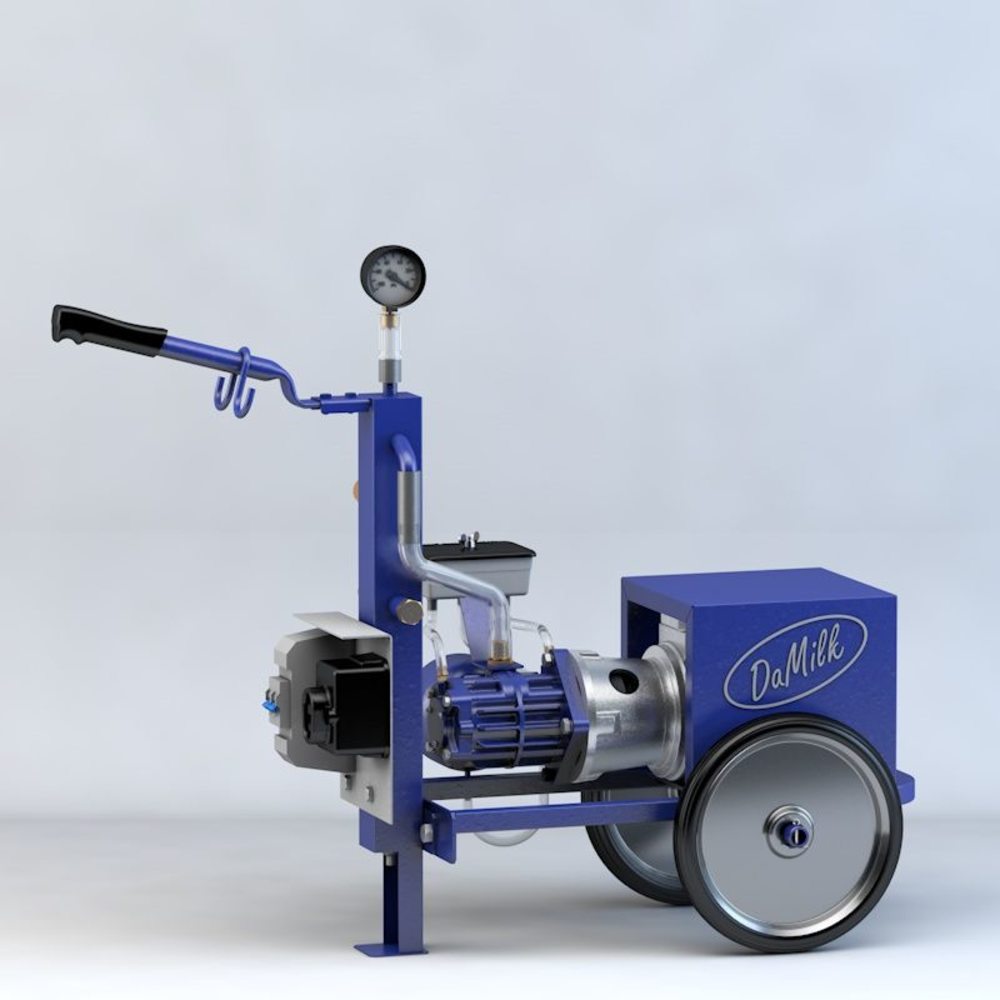

Особливості конструкції силового агрегату

Силовий агрегат доїльної установки АИД-1 має модульну будову , що підвищує його ремонтопридатність. Двигун з вакуумним насосом окремі незалежні частини з'єднані через жорстку муфту.

Ресивер на 1,3 л має автоматичне скидання вологи: клапан відкривається після того, як в системі пропаде вакуум.

Для спрощення транспортування агрегат встановлений на візок , а тому доїльну установку "Надому" АІД-1, можна без проблем переміщати по приміщенню.

У комплект поставки входить вакуумметр і п'ятиметровий кабель.

Двигун

Вакуумна доїльна установка АІД-1 обладнана асинхронним електродвигуном потужністю 750 Вт. Швидкість обертання валу - 3000 об / хв. Час безперервної роботи - 60 хвилин.

На силовій установці є вузол управління, однією із складових якого є автомат на 6А. Автомат - це запобіжник, який при необхідності відключає електромотор, наприклад: коротке замикання або перегрів. Працює двигун від звичайної електромережі з напругою 220 В.

Насос

В доїльній установці АІД-1 від "Надому" використовується пластинчато-роторний вакуумний насос із закритою системою змащення. Сам насос - повноцінний модуль, який складається з ротора зі своїм валом сам ротор обертається на підшипниках, встановлених в кришки , і статора. В насосі стоїть 4 текстолітові пластини 95 × 16 × 4 мм. Продуктивність на холостому ходу 6 м³ / год.

Система змащення замкнута , тобто мастило циркулює по колу. Масло з маслобака в систему подається через бавовняні гноти. Висока щільність бавовняних волокон гніту виключає потрапляння сміття в вакуумний насос. Саме масло по патрубкам подається в насос у вигляді повітряно-масляної суміші, після чого суміш збирається в фільтр-глушнику і повертається в маслобак.

Інтенсивність подачі суміші залежить від рівня вакуумметричного розрідження в системі. Даній системі змащення характерна простота обслуговування і надійність, чого немає в крапельній системі масляних доїльних установок моноблочній конструкції.

Заміна масла проводиться раз в 1-2 місяці в залежності від інтенсивності експлуатації.

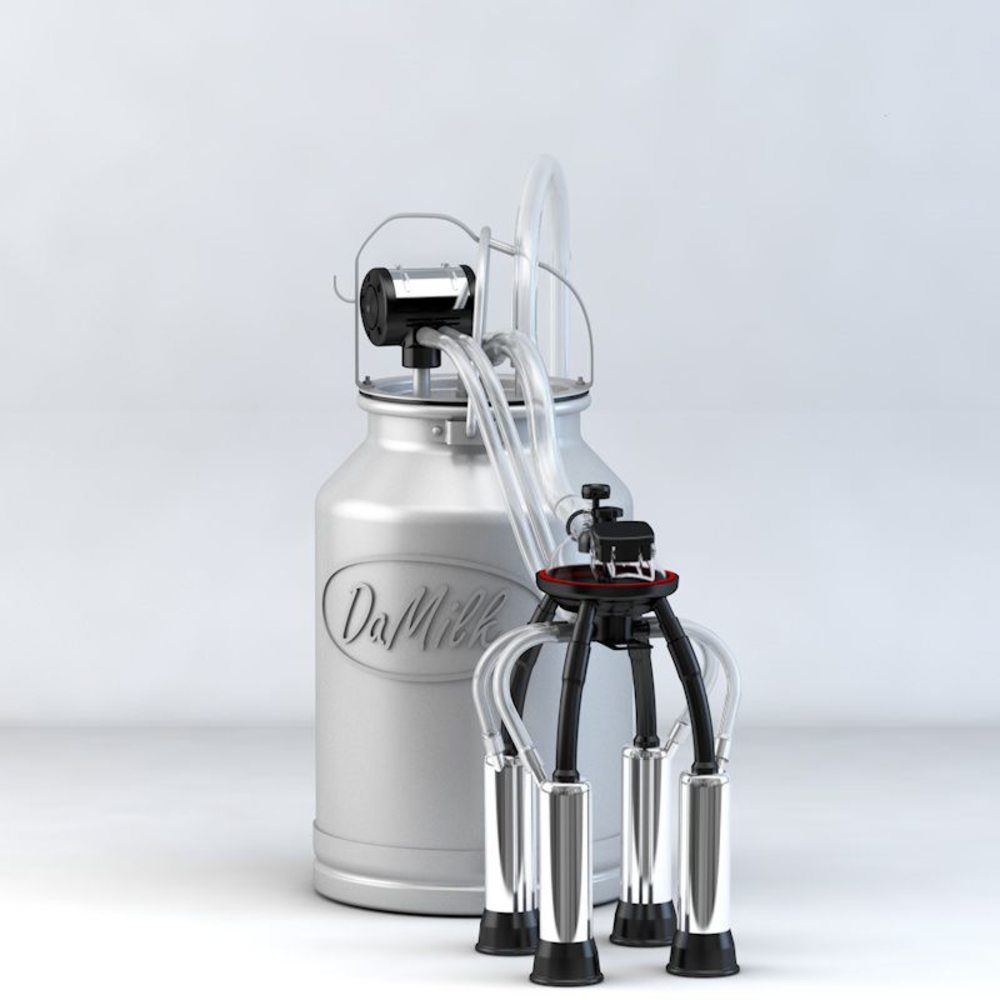

Доїльне відро

Доїльне відро в зборі «Євро 140» (силікон) Н - це збірка, яка призначена для вакуумних установок АІД, УІД. Проте, програма сумісна з установками не тільки "Надому", але і від інших виробників. Комплектується доїльне відро в зборі «Євро 140» (силікон) Н, нержавіючими стаканами і каучуковою сосковою гумою для корів.

Комплектація

Доїльне відро в зборі «Євро 140» (силікон) Н складається з підвісного обладнання, вакуумної і молочної системи.

Складові частини доїльного відра в зборі «Євро 140» (силікон) Н:

1. молочний алюмінієвий бідон (20 л);
2. кришка доїльного відра зроблена з нержавіючої сталі (3 штуцера, механічний притиск);
3. двотактний пульсатор для попарного доїння з можливістю налаштування;
4. колектор на 140 см³ (основа - алюміній, кришка - полікарбонат);
5. нержавіючі стакани з сосковою гумою (силікон);
6. молочний шланг 14х5 мм (2 м);
7. шланг постійного 11х5 мм і два шланга змінного 7х3 мм вакууму по 2 м.

Завдяки хорошим експлуатаційним характеристикам силікон використовується для виготовлення соскової гуми і шлангів. Завдяки цьому шланги не тріскаються, легко миються. Силікон абсолютно безпечний, а тому підходить для роботи з харчовими продуктами.

Особливості

Система попарного доїння

Доїльне відро в зборі «Євро 140» (силікон) Н комплектується попарним пульсатором  (1) турецького виробництва. Є можливість налаштування співвідношення тактів, за замовчуванням стоїть частота 60х40.

Від пульсатора до розподільника (3) вакууму йде два шланга. Діаметр шлангів (2) змінного вакууму 7 мм, товщина стінок 3 мм.

При попарній системі молоко відбирається з лівої і правої частки по черзі, а не одночасно, як при синхронному доїнні.

Доїльний павук

Доїльне відро в зборі для корів «Євро 140» (силікон) Н має колекторну систему збору молока. Це означає, що перш ніж потрапити в бідон, молоко зі стаканів потрапляє в колектор.

У збірці «Євро 140» (силікон) Н використовується колектор на 140 см³. Він розрахований на корів, які дають менше 30 л молока на добу.

Цілісні нержавіючі стакани виготовляють за допомогою вальцювання. Вони міцні, не сприйнятливі до корозії. При цьому вага доїльних стаканів забезпечує хороший масаж вимені, що стимулює припуск молока.

Силіконова соскова гума доїльного відра в зборі «Євро 140» (силікон) Н має ресурс роботи близько року. Це в 2 рази більше, ніж у каучукової соскової гуми. Форма чулка гуми кругла, діаметр присоски -  2,5 см. Передбачено 2 посадочних рубця, щоб можна було натягувати гуму. Це робиться, щоб корова при доїнні не відчувала дискомфорт.

Нержавіюча кришка, що використовується в цій комплектації, має 3 штуцера, що дозволяє підключити пульсатор без трійника. Вона обладнана механічним притиском, що дозволяє оператору самостійно вибрати його силу. Таким чином зменшується знос прокладки кришки.

Купити доїльне відро в зборі «Євро 140» (силікон) Н можна в інтернет-магазині "Надому". Зробити замовлення на сайті можна з будь-якого міста України. У магазині також можна придбати інше обладнання для молочного господарства.

Рекомендації з використання

Доїльні установки "Надому" АІД відносяться до електроприладів 3-й категорії розміщення. Це означає, що в літній час їх можна використовувати під навісом, а взимку - в неопалюваних приміщеннях без різких перепадів температури повітря.

Взимку в разі зберігання доїльної установки не в приміщенні, щоб уникнути короткого замикання електромотора, запуск установки безпосередньо в той момент, коли вона потрапила в приміщення - заборонений. Електроприлад повинен постояти в приміщенні близько двох годин, щоб уникнути утворення конденсату.

Перед роботою перевірте відповідність рівня вакуумметричного розрідження до тварини, яке обслуговується. Тиск виводиться на вакуумметр (йде в комплекті).

Купити доїльний установку АІД-1 можна у виробника на офіційному сайті "Надому". Ми самі реалізуємо свою продукцію, а тому в інтернет-магазині "Надому" ви не будете платити комісію посередникам.
