Доїльний апарат Дамілк АІД-3 Євро 140 Н (два відра)

Опис доїльного апарата "Надому" АІД-3 "Євро 140" Н (два відра)

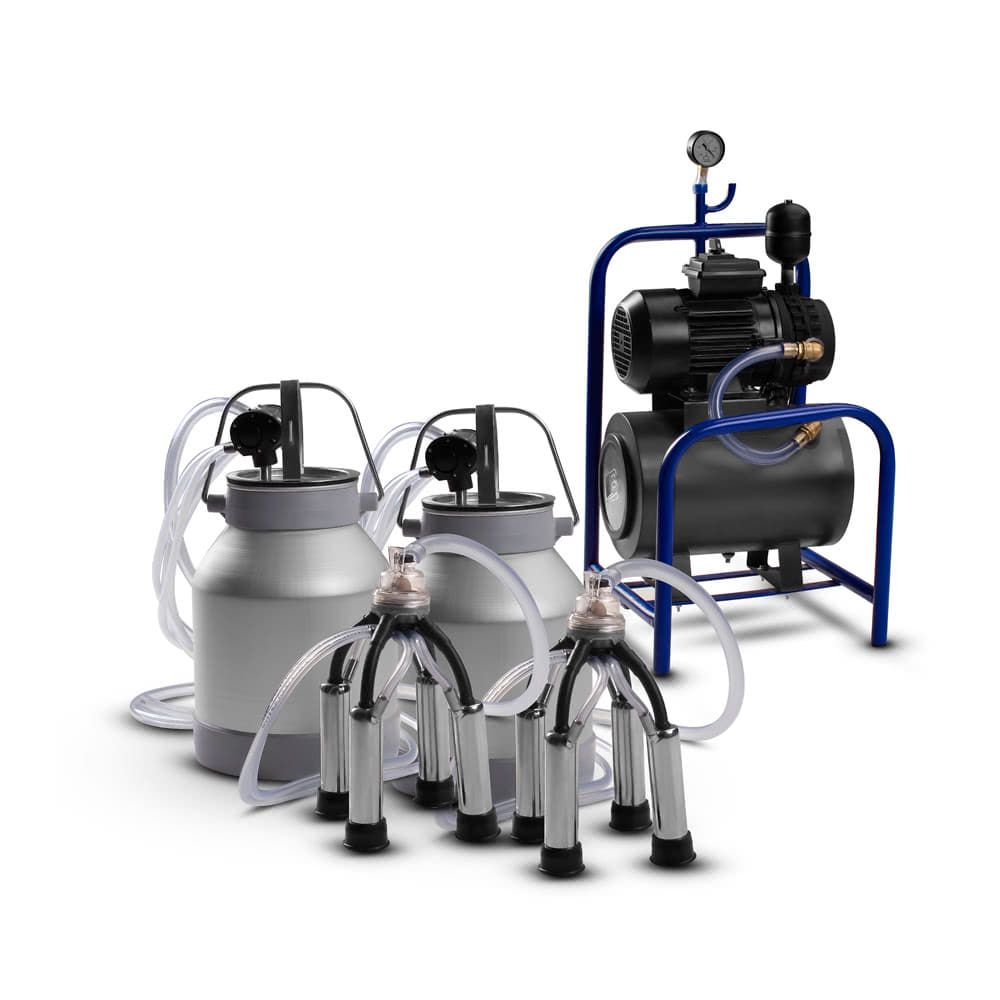

Доїльний апарат "Надому" АІД-3 "Євро 140" Н (два відра)- це український аналог турецького силового агрегату для доїльного апарату. Доїльне відро і павук (підвісне обладнання) не входить в комплект поставки.

Турецьке обладнання для молочних ферм вважається одним з кращих в Європі. У компанії "Надому" взяли за основу популярну доїльних установку і адаптували під реалії нашої країни.

Модель АІД-3 використовуються на фермах і в домашніх господарствах. Вона сумісна з апаратами для доїння і кіз, і корів. Вакуумна установка створює в системі розрідження, яке є основою процесу машинного доїння.

Продуктивність

Вакуумний насос доїльної установки "Надому" АІД-3 має продуктивність 11,6 м³ / год. Завдяки цьому можна обладнати агрегат для одночасного доїння двох корів або чотирьох кіз.

За годину роботи з такою установкою можна подоїти до 17 корів (6-7 хвилин на одну тварину) або 80 кіз (2-3 хвилини).

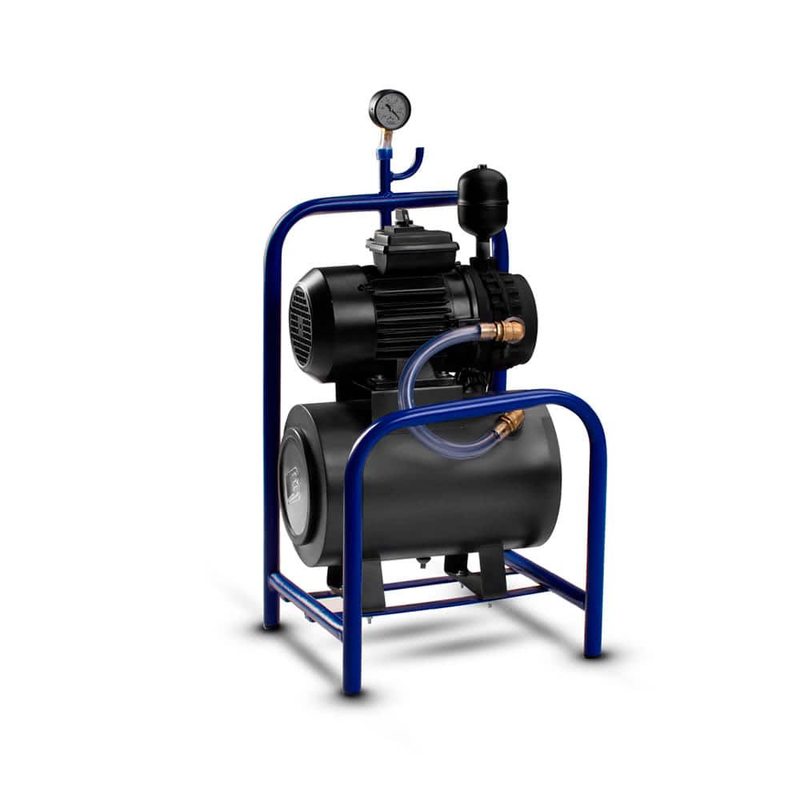

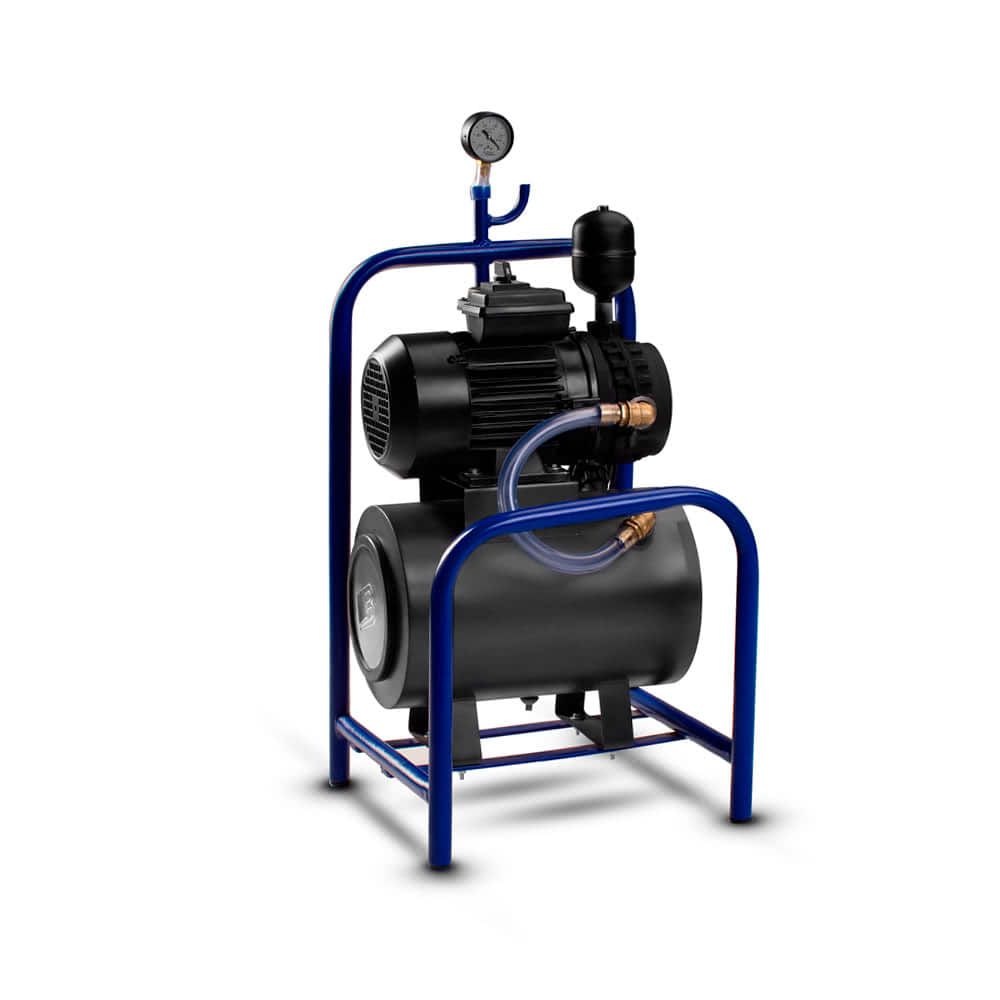

Особливості конструкції силового агрегату

Силовий агрегат має моноблочну конструкцію. Двигун і вакуумний насос з'єднані безпосередньо (муфта відсутня).

Агрегат оснащений об'ємним ресивером на 19 л. На ньому стоїть регулятор вакууму (металевий) і клапан для скидання конденсату. Клапан спрацьовує автоматично після відключення, коли в системі пропадає вакуум.

Доїльні установки "Надому" АІД-3 збирають на каркасі. Передбачено стаціонарне використання, а тому колеса на каркасі відсутні. Довжина кабелю живлення 5 м, а тому вакуумний агрегат можна розмістити в приміщенні, не прокладаючи додаткову проводку.

Окремо слід відзначити глушник з фільтруючою серцевиною. Він знижує шум від працюючого насоса, а також не дає частинкам графіту потрапити в повітря.

У комплекті з силовим агрегатом йде вакуумметр для відстеження вакуумметричного тиску.

Двигун

Доїльна установка "Надому" АІД-3 працює завдяки електродвигуну (Схема 2.2) потужністю потужність 750 Вт. Швидкість обертання валу - 1500 об / хв. Двигун відноситься до категорії розміщення електроприладів №3, що обумовлює умови його зберігання та використання.

Щоб не допустити пошкодження обмотки двигуна, не можна перевищувати рекомендований час роботи. В іншому випадку захисний шар на котушці буде пошкоджений, і мотор вийде з ладу.

Насос

В доїльній установці АІД-3 від "Надому" використовується сухий роторний насос. Усередині стоїть чотири графітові пластини розміром 45 × 70 × 6 мм. Вони більше в порівнянні з тими, які використовуються в моделях цього класу. За рахунок збільшення знижується їх знос, а значить збільшується час між замінами.

Насос має відкриту конструкцію, тобто ротор надівається безпосередньо на вал двигуна. Кришка насоса відсутня, а тому використовується з'єднувальний фланець. Підшипники у фланці і передній кришці відсутні.

На статорі знаходиться глушник. Він знижує шум, а також фільтрує повітря від частинок графіту. Повітряний фільтр має циліндричну форму і зроблений з мікроволокна.

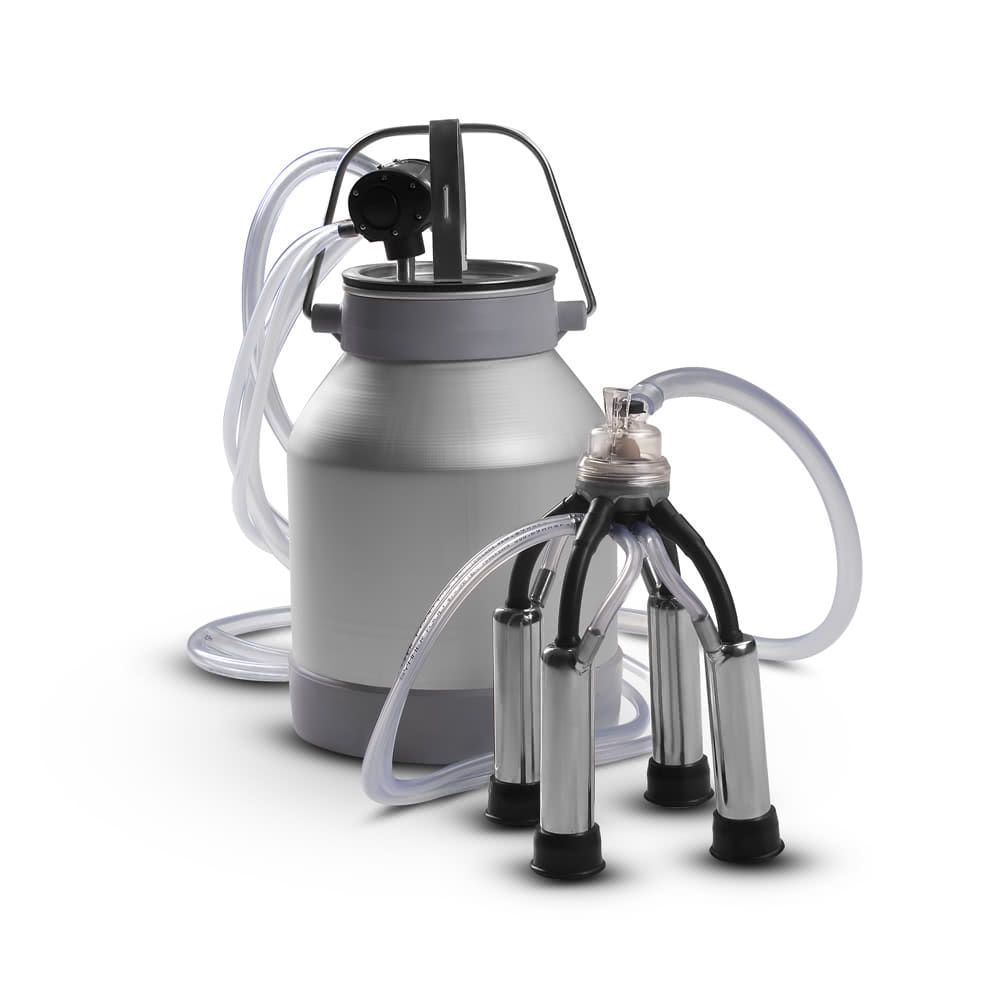

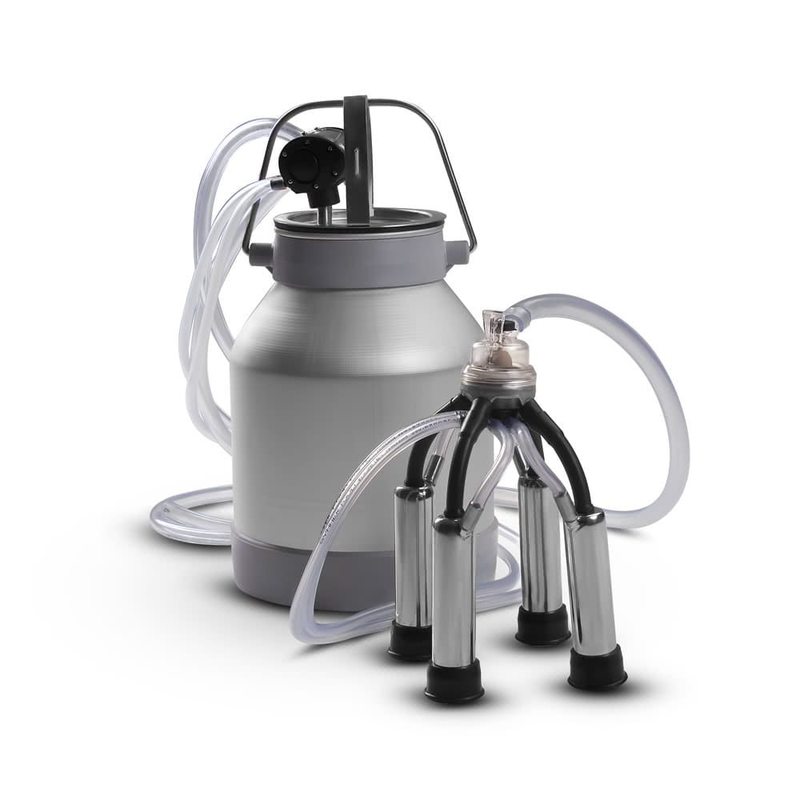

Доїльне відро

Доїльне відро в зборі «Євро 140» Н випускається компанією "Надому". Їм комплектуються вакуумні установки серій АІД та УІД. Підвісне обладнання даній комплектації призначене для доїння корів.

Доїльне відро в зборі - це частина агрегату індивідуального доїння. Для роботи підвісного обладнання потрібен вакуум, який створюється силовою установкою.

Комплектація

Складові частини доїльного відра в зборі «Євро 140» Н:

1. ємність для молока (20 л);
2. нержавіюча кришка з механічним притиском і 3 штуцерами;
3. двотактний асинхроний пульсатор;
4. колектор на 140 см³ (алюмінієва основа);
5. 4 нержавіючих стакани з комплектом каучукової соскової гуми;
6. молочний шланг 14х5 мм (2 м);
7. шланги постійного 11х5 мм і змінного 7х3 мм вакууму по 2 м.

При виготовленні використовуються українські та імпортні комплектуючі.

Всі шланги зроблені з силікону, так як цей матеріал добре переносить зміни температури, легко миється, може використовуватися для роботи з харчовими продуктами.

На вимогу клієнта довжину шланга постійного вакууму можна збільшити.

Особливості

Система попарного доїння

Попарний пульсатор (1), встановлений на доїльному відрі в зборі «Євро 140» Н, виготовлений в Туреччині. Встановлюється він на кришці. Пульсатор з'єднаний з розподільником вакууму (3) на 6 виходів. Для цього використовується два шланга змінного вакууму 7х3 мм (2).

При попарній системі доїння молоко відбирається по черзі з сосків правої і лівої часток вимені корови.

Доїльний павук

Павук доїльного відра в зборі «Євро 140» Н складається з колектора, стаканів, соскової гуми, розподільника вакууму.

Використовується стандартний колектор об'ємом 140 см³ з алюмінієвою основою. Кришка зроблена з полікарбонату. Вона прозора, щоб можна було стежити за інтенсивністю віддачі молока.

Колектор на 140 см³ розрахований на корів з продуктивністю до 30 л молока в день.

Стакани нержавіючі, виготовлені методом вальцювання. Нержавійка робить доїльні стакани міцними і важкими. Вага забезпечує хороший масаж сосків, що стимулює припуск молока.

Соскова гума доїльного відра в зборі «Євро 140» Н зроблена з каучуку. Приблизний термін служби гуми становить півроку. Форма чулка кругла, довжина 135 мм. Діаметр присоски соскової гуми 25 мм.

Кришка з нержавіючої сталі має механічний притиск, тобто ви самостійно зможете регулювати його силу. Штуцерів 3, а тому пульсатор, молочний і вакуумний шланг можна зручно розмістити без трійника.

Купити доїльне відро в зборі «Євро 140» Н можна в інтернет-магазині "Надому". На сайті ви знайдете молочне обладнання виробництва "Надому" і від інших компаній. Магазин працює по всій Україні.

Рекомендації з використання

Доїльні установки "Надому" АІД-3 відносяться до 3 класу електроприладів. Взимку їх потрібно встановлювати в сухих приміщеннях, де немає великих перепадів температури. Влітку для використання на вулиці потрібно зробити навіс.

Завдяки нашому сайту ви можете купити вакуумну доїльних установку АІД-3 безпосередньо у виробника. Так ви отримаєте офіційну гарантію, можливість звернутися в наш сервісний центр, і при цьому не будете переплачувати посередникам.
