Опис доїльного апарата "Надому" АІД-3 "Євро 140" П

Доїльний апарат "Надому" АІД-3 "Євро 140" П - це український аналог турецького силового агрегату для доїльного апарату. Доїльне відро і павук (підвісне обладнання) не входить в комплект поставки.

Турецьке обладнання для молочних ферм вважається одним з кращих в Європі. У компанії "Надому" взяли за основу популярну доїльних установку і адаптували під реалії нашої країни.

Модель АІД-3 використовуються на фермах і в домашніх господарствах. Вона сумісна з апаратами для доїння і кіз, і корів. Вакуумна установка створює в системі розрідження, яке є основою процесу машинного доїння.

Продуктивність

Час безперервної роботи (хв.)	60
Максимальний рівень вакуумметричного розрідження (кПа)	80
Цикл доїння однієї корови (хв.)	6-7
Максимальна кількість обслуговуваних корів за один цикл доїння	2 корови
Номінальний рівень вакуумметричного розрідження для доїння корів (кПа)	47-50
Максимальна кількість обслужених корів за час безперервної роботи доїльної установки	До 17 корів
Цикл доїння однієї кози (хв.)	2-3
Максимальна кількість обслуговуваних кіз за один цикл доїння	4 кози
Номінальний рівень вакуумметричного розрідження для доїння кіз і овець (кПа)	37-40
Максимальна кількість обслужених кіз за час безперервної роботи доїльної установки	До 80 кіз

Вакуумний насос доїльної установки "Надому" АІД-3 має продуктивність 11,6 м³ / год. Завдяки цьому можна обладнати агрегат для одночасного доїння двох корів або чотирьох кіз.

За годину роботи з такою установкою можна подоїти до 17 корів (6-7 хвилин на одну тварину) або 80 кіз (2-3 хвилини).

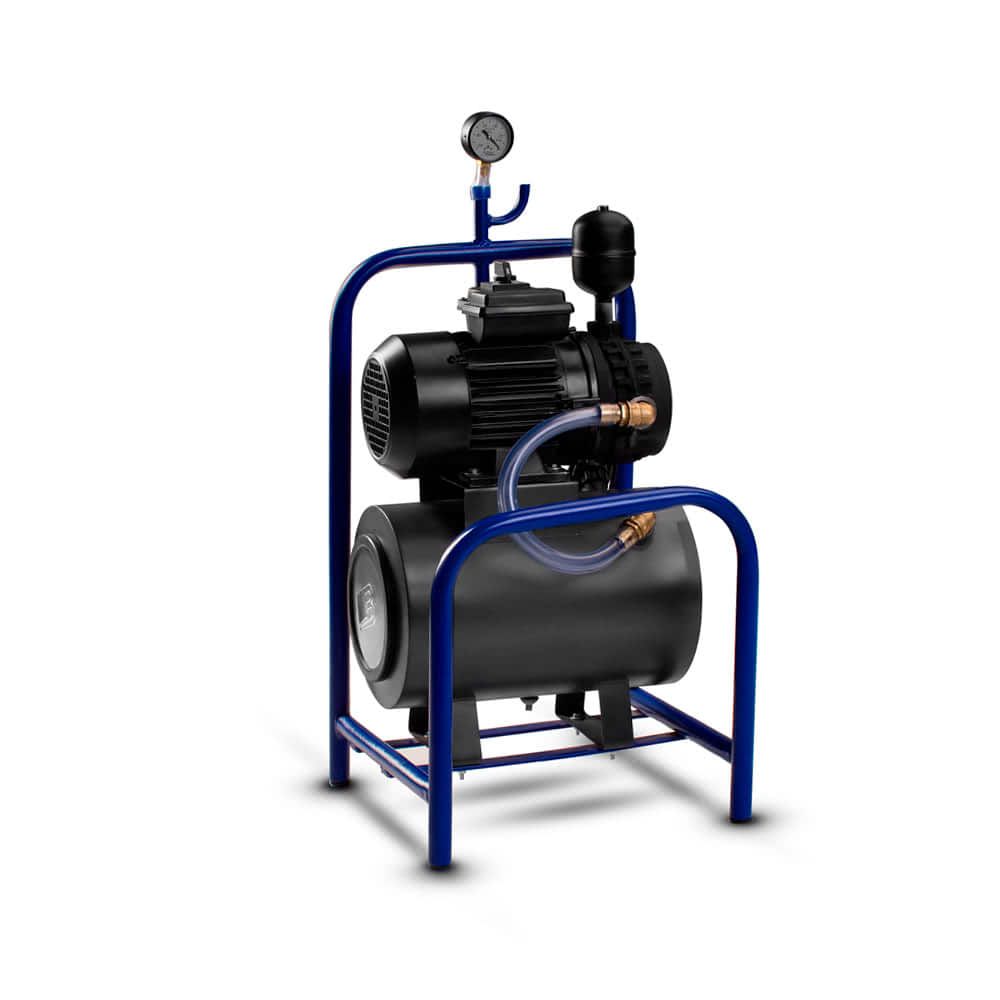

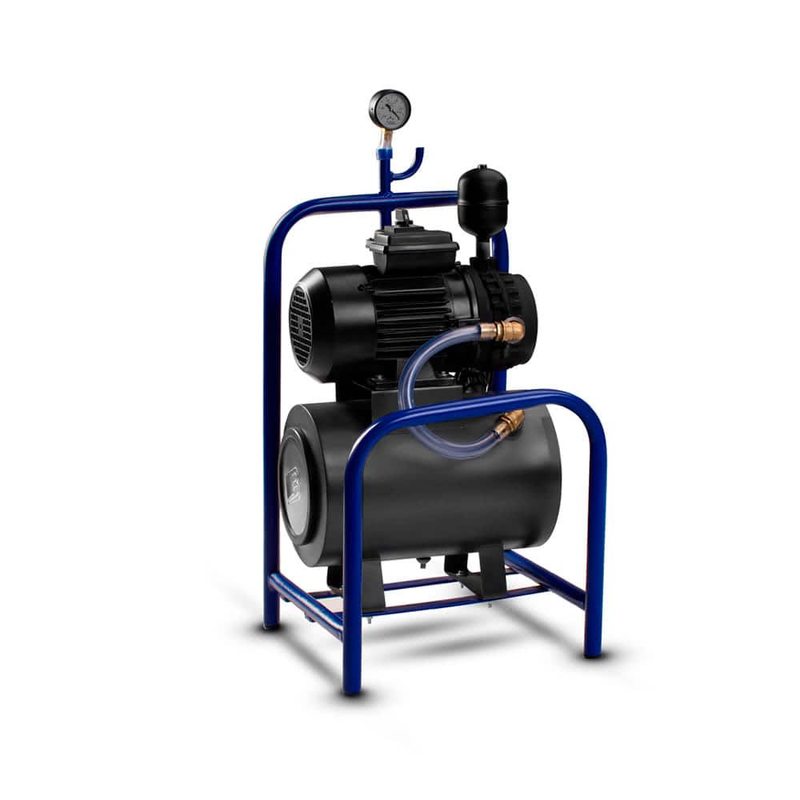

Особливості конструкції силового агрегату

Силовий агрегат має моноблочну конструкцію. Двигун і вакуумний насос з'єднані безпосередньо (муфта відсутня).

Агрегат оснащений об'ємним ресивером на 19 л. На ньому стоїть регулятор вакууму (металевий) і клапан для скидання конденсату. Клапан спрацьовує автоматично після відключення, коли в системі пропадає вакуум.

Доїльні установки "Надому" АІД-3 збирають на каркасі. Передбачено стаціонарне використання, а тому колеса на каркасі відсутні. Довжина кабелю живлення 5 м, а тому вакуумний агрегат можна розмістити в приміщенні, не прокладаючи додаткову проводку.

Окремо слід відзначити глушник з фільтруючою серцевиною. Він знижує шум від працюючого насоса, а також не дає частинкам графіту потрапити в повітря.

У комплекті з силовим агрегатом йде вакуумметр для відстеження вакуумметричного тиску.

Двигун

Доїльна установка "Надому" АІД-3 працює завдяки електродвигуну (Схема 2.2) потужністю потужність 750 Вт. Швидкість обертання валу - 1500 об / хв. Двигун відноситься до категорії розміщення електроприладів №3, що обумовлює умови його зберігання та використання.

Щоб не допустити пошкодження обмотки двигуна, не можна перевищувати рекомендований час роботи. В іншому випадку захисний шар на котушці буде пошкоджений, і мотор вийде з ладу.

Насос

В доїльній установці АІД-3 від "Надому" використовується сухий роторний насос. Усередині стоїть чотири графітові пластини розміром 45 × 70 × 6 мм. Вони більше в порівнянні з тими, які використовуються в моделях цього класу. За рахунок збільшення знижується їх знос, а значить збільшується час між замінами.

Насос має відкриту конструкцію, тобто ротор надівається безпосередньо на вал двигуна. Кришка насоса відсутня, а тому використовується з'єднувальний фланець. Підшипники у фланці і передній кришці відсутні.

На статорі знаходиться глушник. Він знижує шум, а також фільтрує повітря від частинок графіту. Повітряний фільтр має циліндричну форму і зроблений з мікроволокна.

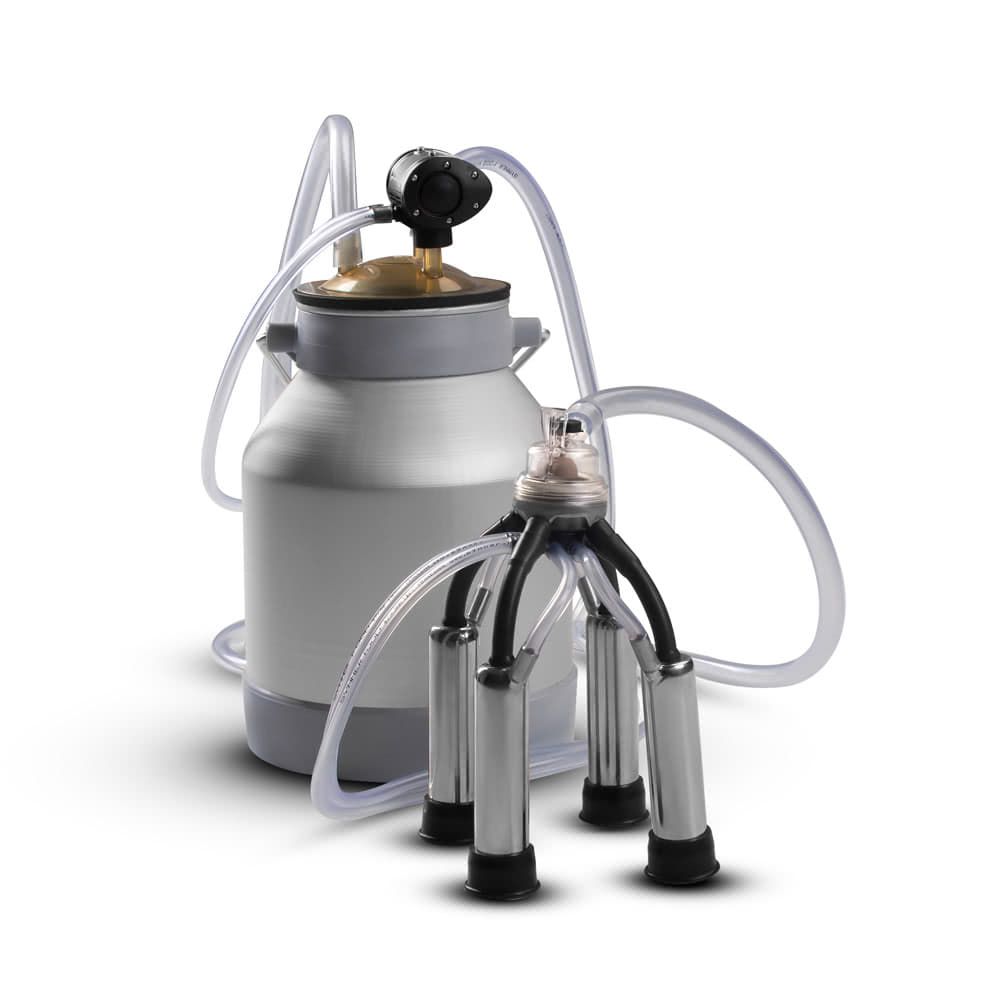

Доїльне відро

Підвісне обладнання і система збору молока разом складають доїльне відро в зборі.

«Євро 140» П - це комплектація, в якій використовуються імпортні деталі. Система доїння у цього апарату попарна, коли одночасно стискаються не всі соски, а тільки 2 частки. Таким чином, вдається імітувати ручне доїння.

Доїльне відро в зборі «Євро 140» П комплектується стаканами і сосковою гумою для доїння корів. Воно сумісне з вакуумними установками серій АІД та УІД від "Надому". Сумісність з силовими агрегатами інших виробників уточнюйте при оформленні замовлення.

Комплектація

Постійний вакуум від силової установки надходить по двометровому шлангу 11х5 мм. Система збору молока доїльного відра в зборі «Євро 140» П складається з:

алюмінієвого молочного бідона на 20 л (фактична місткість 19 л);
самопритискної кришки доїльного відра;
регульованого пульсатора (співвідношення тактів 60х40);
колектора об'ємом 140 см³ (підстава зроблено з алюмінію, кришка - полікарбонат);
нержавіючих цілісних доїльних стаканів і соскової гуми з підвищеним вмістом каучуку (3 посадкових рубця);
молочного шланга (14х5 мм) довжиною 2 метри;
шланга постійного (11х5 мм) і двох шлангів змінного (7х3 мм) вакууму по 2 м.

Шланги не тріскаються на морозі, добре гнуться. Їх легко мити, завдяки чому молоко не буде забруднюватися. Таких якостей вдалося досягти завдяки використанню силікону у виробництві.

Особливості

Попарне доїння

Працює доїльне відро в зборі для корів «Євро 140» П за попарною схемою. Для цього використовується імпортний асинхронний пульсатор. Він відноситься до регульованих, а тому можна налаштувати співвідношення тактів. За стандартом воно становить 60х40.

Пульсатор з'єднаний з розподільником вакууму на 6 виходів. Для цього використовується 2 шланга змінного вакууму діаметром 7 мм.

Доїльний павук системи «Майга»

Молоко збирається за допомогою колектора на 140 см3. Він розрахований на доїння корів, які дають менше 30 літрів молока за добу. Основа колектора алюмінієва, кришка зроблена з полікарбонату.

Доїльні стакани цільні. Виготовляються вони з нержавійки товщиною 2 мм. Вони мають високу міцність і стійкість до корозії. Вага склянки становить 250 грам, що дозволяє впливати на соски з потрібною для стимуляції припуску молока силою.

Соскова гума з підвищеним вмістом каучуку вимагає заміни кожні 6 місяців. Вона має 3 посадкових рубця: кожні 2 місяці її підтягують на один рубець. Це потрібно робити, щоб зменшити розтягнення гуми.

Самопритискна кришка доїльного відра має 3 штуцера. Це дозволяє підключити шланги і встановити пульсатор без використання трійника. Кришка тримається за рахунок вакууму, додатковий притиск не потрібен.

Купити доїльне відро в зборі «Євро 140» П можна в інтернет-магазині "Надому". Таким чином, ви зробите замовлення безпосередньо у виробника, а значить, не будете платити комісію посередникам. Доставка доїльного обладнання здійснюється по всій Україні.
