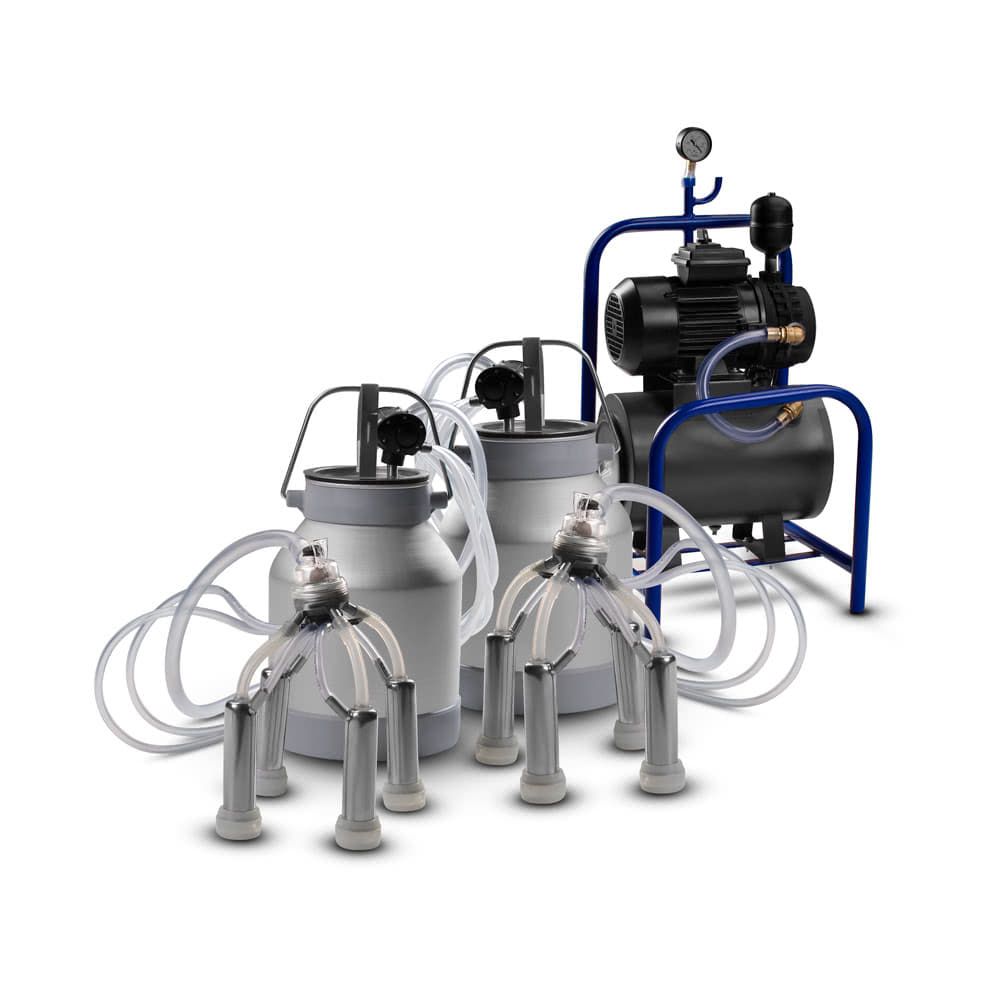

Доїльний апарат Дамілк АІД-3 Євро 140 (Силікон) Н (два відра)

Опис доїльного апарата "Надому" АІД-3 "Євро 140" (Силікон) Н (два відра)

Доїльний апарат "Надому" АІД-3 "Євро 140" (Силікон) Н (два відра)- це український аналог турецького силового агрегату для доїльного апарату. Доїльне відро і павук (підвісне обладнання) не входить в комплект поставки.

Турецьке обладнання для молочних ферм вважається одним з кращих в Європі. У компанії "Надому" взяли за основу популярну доїльних установку і адаптували під реалії нашої країни.

Модель АІД-3 використовуються на фермах і в домашніх господарствах. Вона сумісна з апаратами для доїння і кіз, і корів. Вакуумна установка створює в системі розрідження, яке є основою процесу машинного доїння.

Продуктивність

Вакуумний насос доїльної установки "Надому" АІД-3 має продуктивність 11,6 м³ / год. Завдяки цьому можна обладнати агрегат для одночасного доїння двох корів або чотирьох кіз.

За годину роботи з такою установкою можна подоїти до 17 корів (6-7 хвилин на одну тварину) або 80 кіз (2-3 хвилини).

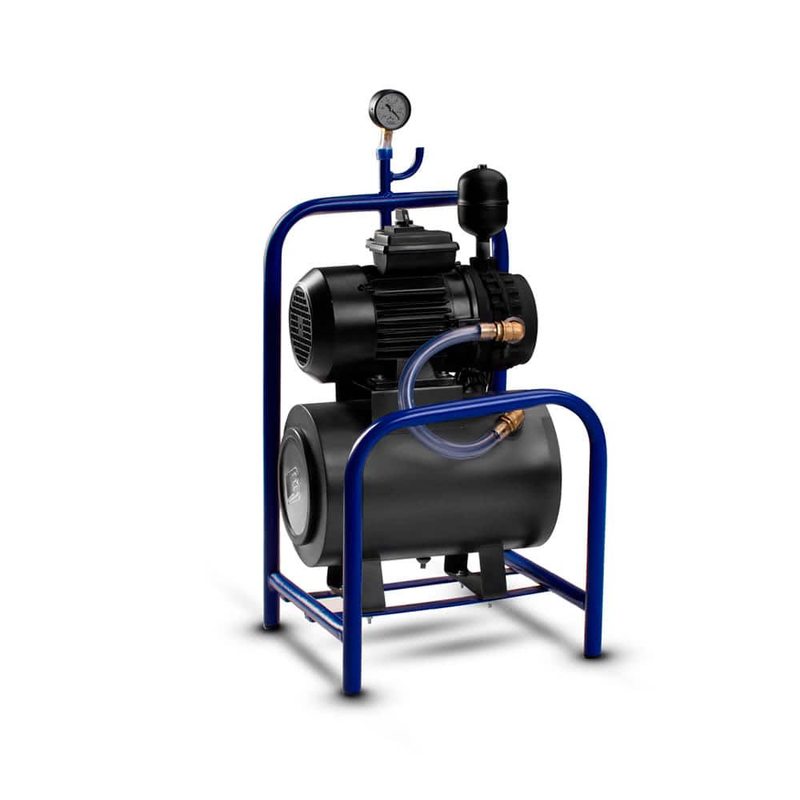

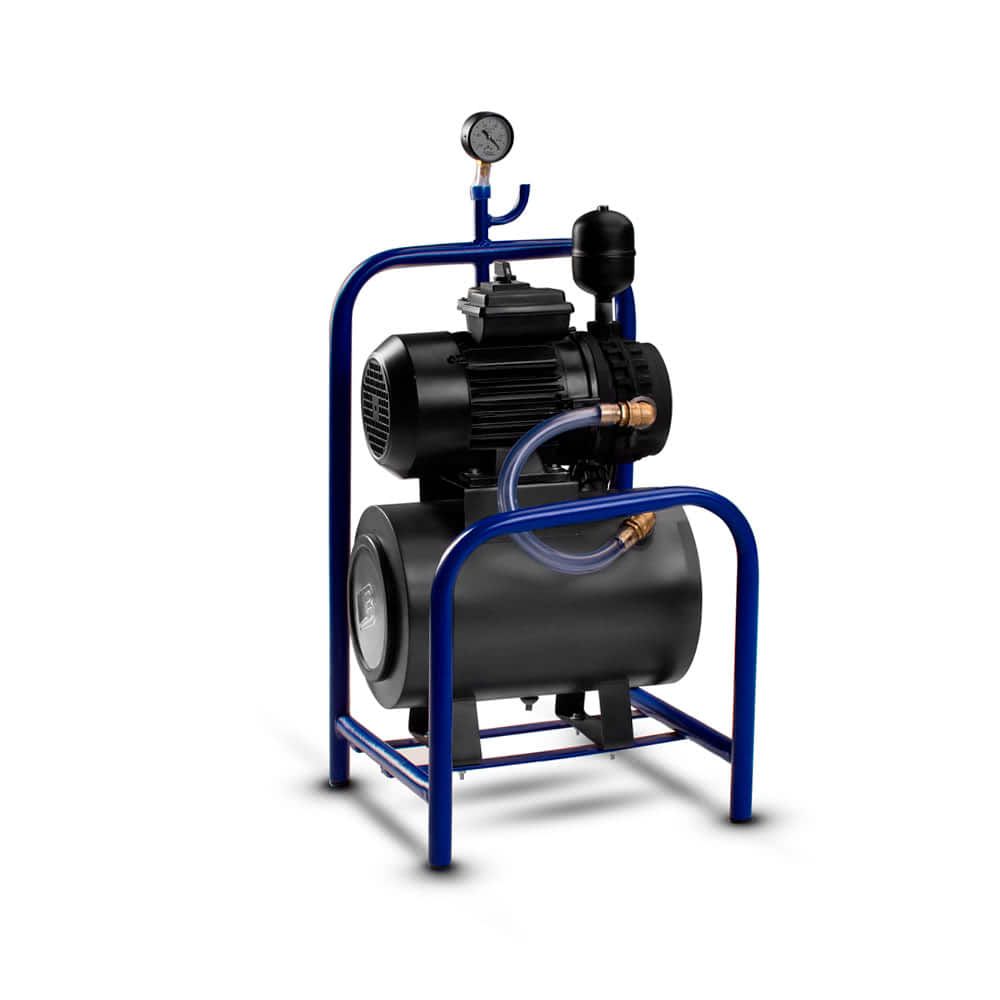

Особливості конструкції силового агрегату

Силовий агрегат має моноблочну конструкцію. Двигун і вакуумний насос з'єднані безпосередньо (муфта відсутня).

Агрегат оснащений об'ємним ресивером на 19 л. На ньому стоїть регулятор вакууму (металевий) і клапан для скидання конденсату. Клапан спрацьовує автоматично після відключення, коли в системі пропадає вакуум.

Доїльні установки "Надому" АІД-3 збирають на каркасі. Передбачено стаціонарне використання, а тому колеса на каркасі відсутні. Довжина кабелю живлення 5 м, а тому вакуумний агрегат можна розмістити в приміщенні, не прокладаючи додаткову проводку.

Окремо слід відзначити глушник з фільтруючою серцевиною. Він знижує шум від працюючого насоса, а також не дає частинкам графіту потрапити в повітря.

У комплекті з силовим агрегатом йде вакуумметр для відстеження вакуумметричного тиску.

Двигун

Доїльна установка "Надому" АІД-3 працює завдяки електродвигуну (Схема 2.2) потужністю потужність 750 Вт. Швидкість обертання валу - 1500 об / хв. Двигун відноситься до категорії розміщення електроприладів №3, що обумовлює умови його зберігання та використання.

Щоб не допустити пошкодження обмотки двигуна, не можна перевищувати рекомендований час роботи. В іншому випадку захисний шар на котушці буде пошкоджений, і мотор вийде з ладу.

Насос

В доїльній установці АІД-3 від "Надому" використовується сухий роторний насос. Усередині стоїть чотири графітові пластини розміром 45 × 70 × 6 мм. Вони більше в порівнянні з тими, які використовуються в моделях цього класу. За рахунок збільшення знижується їх знос, а значить збільшується час між замінами.

Насос має відкриту конструкцію, тобто ротор надівається безпосередньо на вал двигуна. Кришка насоса відсутня, а тому використовується з'єднувальний фланець. Підшипники у фланці і передній кришці відсутні.

На статорі знаходиться глушник. Він знижує шум, а також фільтрує повітря від частинок графіту. Повітряний фільтр має циліндричну форму і зроблений з мікроволокна.

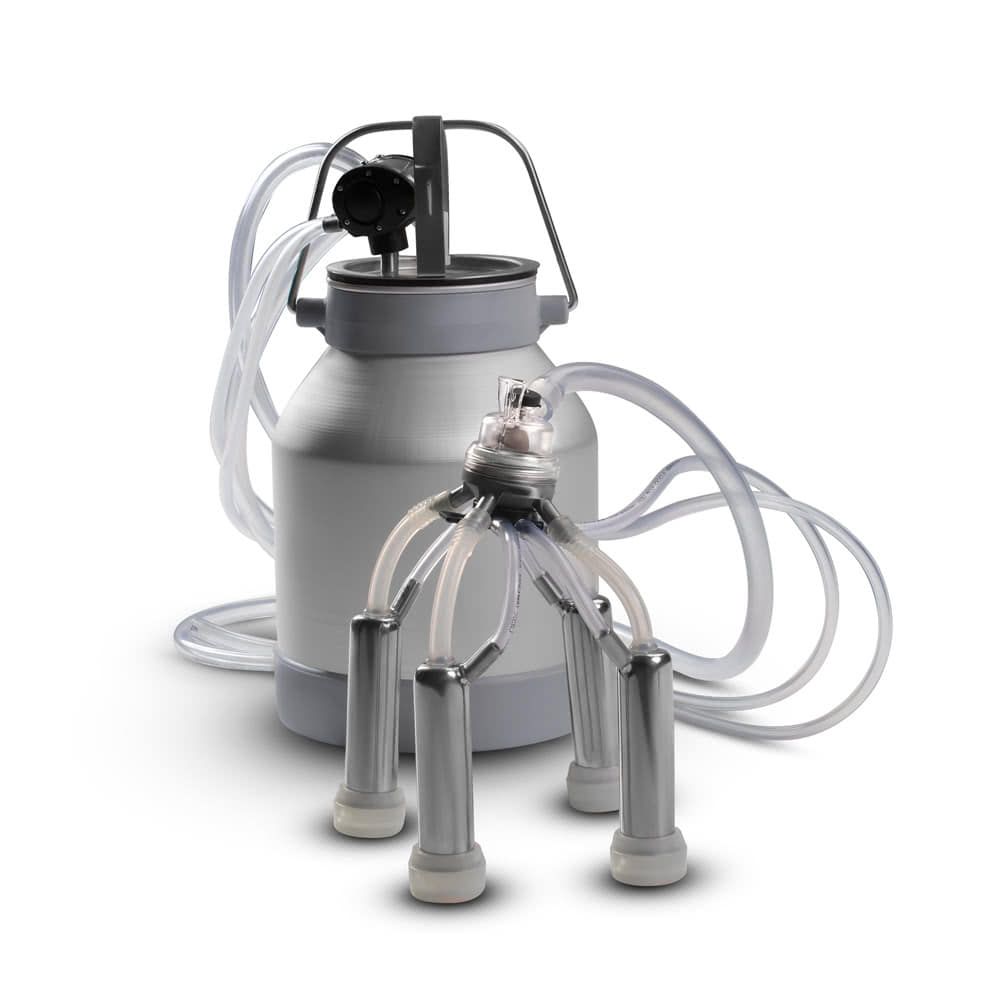

Доїльне відро

Доїльне відро в зборі «Євро 140» (силікон) Н - це збірка, яка призначена для вакуумних установок АІД, УІД. Проте, програма сумісна з установками не тільки "Надому", але і від інших виробників. Комплектується доїльне відро в зборі «Євро 140» (силікон) Н, нержавіючими стаканами і каучуковою сосковою гумою для корів.

Комплектація

Доїльне відро в зборі «Євро 140» (силікон) Н складається з підвісного обладнання, вакуумної і молочної системи.

Складові частини доїльного відра в зборі «Євро 140» (силікон) Н:

1. молочний алюмінієвий бідон (20 л);
2. кришка доїльного відра зроблена з нержавіючої сталі (3 штуцера, механічний притиск);
3. двотактний пульсатор для попарного доїння з можливістю налаштування;
4. колектор на 140 см³ (основа - алюміній, кришка - полікарбонат);
5. нержавіючі стакани з сосковою гумою (силікон);
6. молочний шланг 14х5 мм (2 м);
7. шланг постійного 11х5 мм і два шланга змінного 7х3 мм вакууму по 2 м.

Завдяки хорошим експлуатаційним характеристикам силікон використовується для виготовлення соскової гуми і шлангів. Завдяки цьому шланги не тріскаються, легко миються. Силікон абсолютно безпечний, а тому підходить для роботи з харчовими продуктами.

Особливості

Система попарного доїння

Доїльне відро в зборі «Євро 140» (силікон) Н комплектується попарним пульсатором  (1) турецького виробництва. Є можливість налаштування співвідношення тактів, за замовчуванням стоїть частота 60х40.

Від пульсатора до розподільника (3) вакууму йде два шланга. Діаметр шлангів (2) змінного вакууму 7 мм, товщина стінок 3 мм.

При попарній системі молоко відбирається з лівої і правої частки по черзі, а не одночасно, як при синхронному доїнні.

Доїльний павук

Доїльне відро в зборі для корів «Євро 140» (силікон) Н має колекторну систему збору молока. Це означає, що перш ніж потрапити в бідон, молоко зі стаканів потрапляє в колектор.

У збірці «Євро 140» (силікон) Н використовується колектор на 140 см³. Він розрахований на корів, які дають менше 30 л молока на добу.

Цілісні нержавіючі стакани виготовляють за допомогою вальцювання. Вони міцні, не сприйнятливі до корозії. При цьому вага доїльних стаканів забезпечує хороший масаж вимені, що стимулює припуск молока.

Силіконова соскова гума доїльного відра в зборі «Євро 140» (силікон) Н має ресурс роботи близько року. Це в 2 рази більше, ніж у каучукової соскової гуми. Форма чулка гуми кругла, діаметр присоски -  2,5 см. Передбачено 2 посадочних рубця, щоб можна було натягувати гуму. Це робиться, щоб корова при доїнні не відчувала дискомфорт.

Нержавіюча кришка, що використовується в цій комплектації, має 3 штуцера, що дозволяє підключити пульсатор без трійника. Вона обладнана механічним притиском, що дозволяє оператору самостійно вибрати його силу. Таким чином зменшується знос прокладки кришки.

Купити доїльне відро в зборі «Євро 140» (силікон) Н можна в інтернет-магазині "Надому". Зробити замовлення на сайті можна з будь-якого міста України. У магазині також можна придбати інше обладнання для молочного господарства.

Рекомендації з використання

Доїльні установки "Надому" АІД-3 відносяться до 3 класу електроприладів. Взимку їх потрібно встановлювати в сухих приміщеннях, де немає великих перепадів температури. Влітку для використання на вулиці потрібно зробити навіс.

Завдяки нашому сайту ви можете купити вакуумну доїльних установку АІД-3 безпосередньо у виробника. Так ви отримаєте офіційну гарантію, можливість звернутися в наш сервісний центр, і при цьому не будете переплачувати посередникам.
