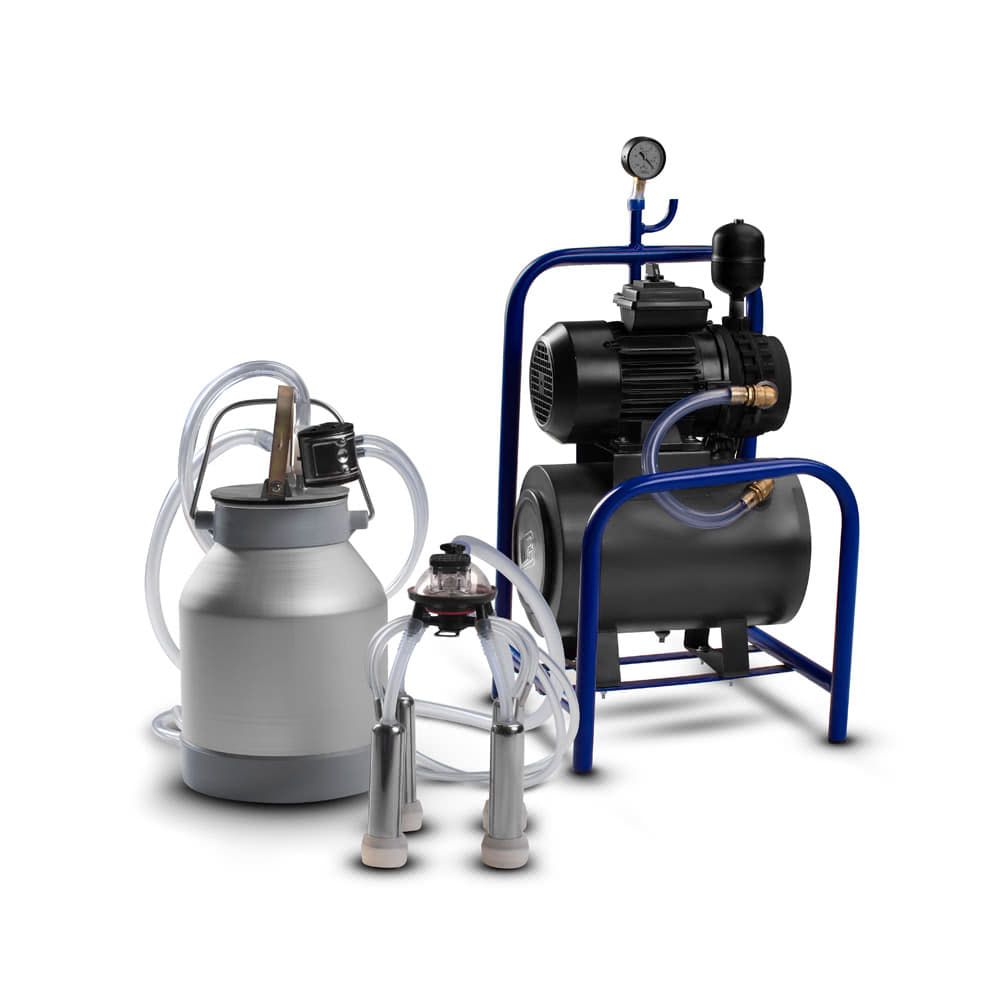

Опис доїльного апарата "Надому" АІД-3 "Євро 240-оригінал" (Силікон) А

Доїльний апарат "Надому" АІД-3 "Євро 240-оригінал" (Силікон) А- це український аналог турецького силового агрегату для доїльного апарату. Доїльне відро і павук (підвісне обладнання) не входить в комплект поставки.

Турецьке обладнання для молочних ферм вважається одним з кращих в Європі. У компанії "Надому" взяли за основу популярну доїльних установку і адаптували під реалії нашої країни.

Модель АІД-3 використовуються на фермах і в домашніх господарствах. Вона сумісна з апаратами для доїння і кіз, і корів. Вакуумна установка створює в системі розрідження, яке є основою процесу машинного доїння.

Продуктивність

Час безперервної роботи (хв.)	60
Максимальний рівень вакуумметричного розрідження (кПа)	80
Цикл доїння однієї корови (хв.)	6-7
Максимальна кількість обслуговуваних корів за один цикл доїння	2 корови
Номінальний рівень вакуумметричного розрідження для доїння корів (кПа)	47-50
Максимальна кількість обслужених корів за час безперервної роботи доїльної установки	До 17 корів
Цикл доїння однієї кози (хв.)	2-3
Максимальна кількість обслуговуваних кіз за один цикл доїння	4 кози
Номінальний рівень вакуумметричного розрідження для доїння кіз і овець (кПа)	37-40
Максимальна кількість обслужених кіз за час безперервної роботи доїльної установки	До 80 кіз

Вакуумний насос доїльної установки "Надому" АІД-3 має продуктивність 11,6 м³ / год. Завдяки цьому можна обладнати агрегат для одночасного доїння двох корів або чотирьох кіз.

За годину роботи з такою установкою можна подоїти до 17 корів (6-7 хвилин на одну тварину) або 80 кіз (2-3 хвилини).

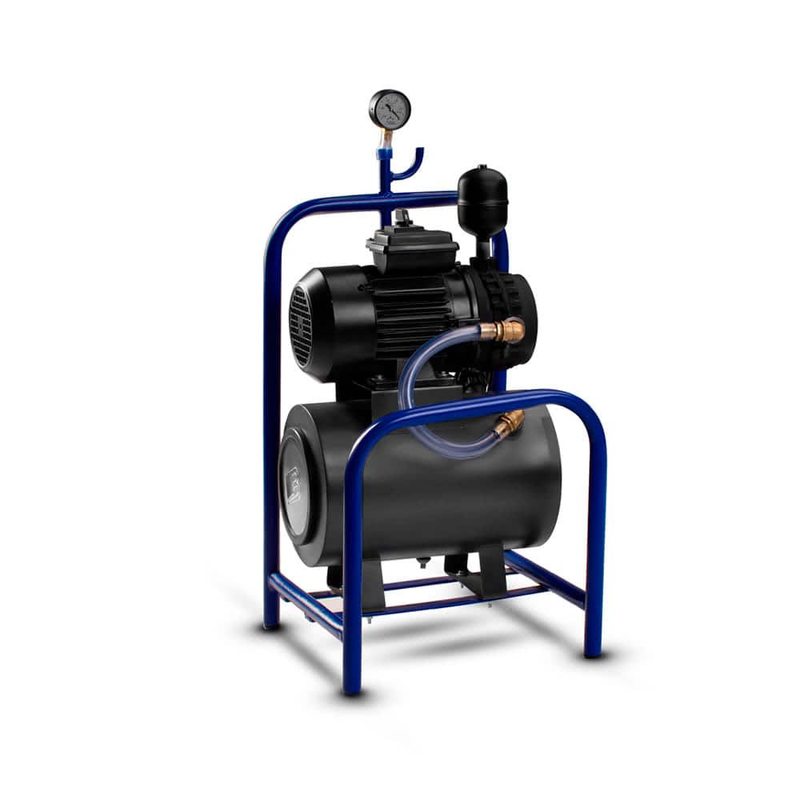

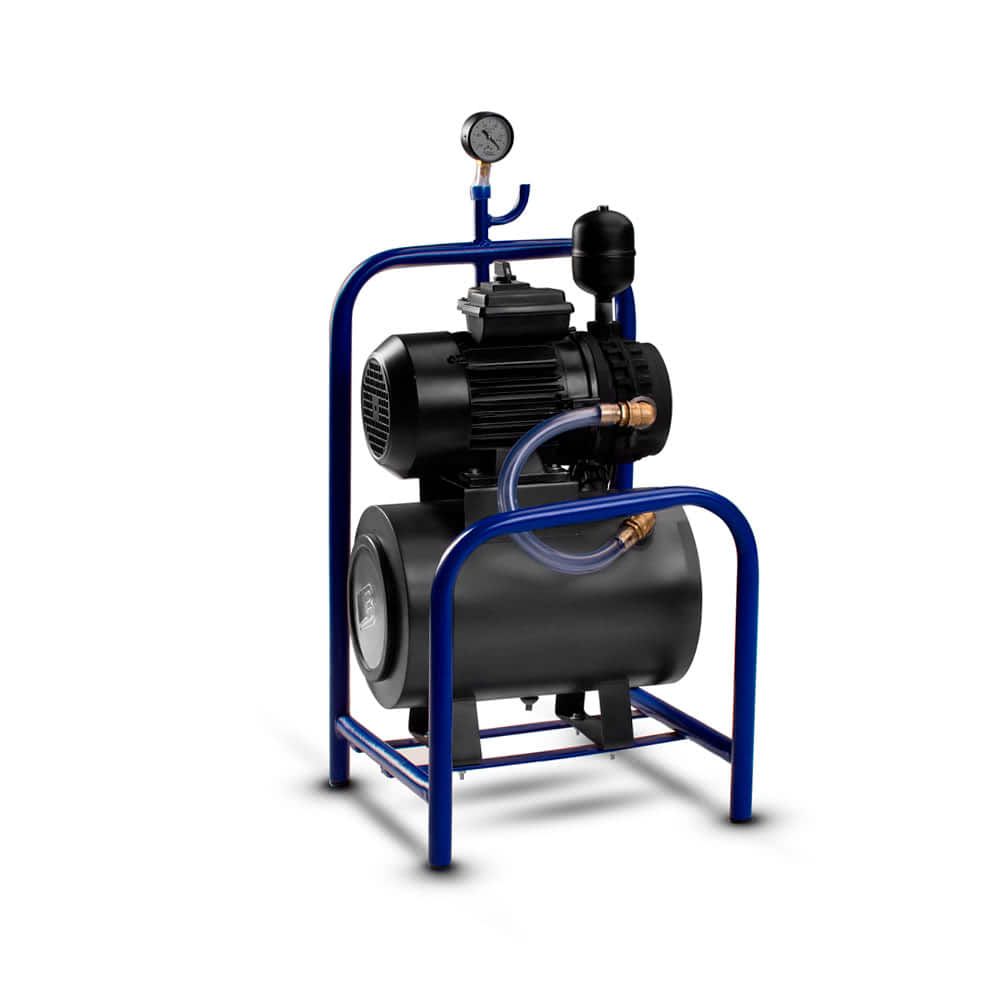

Особливості конструкції силового агрегату

Силовий агрегат має моноблочну конструкцію. Двигун і вакуумний насос з'єднані безпосередньо (муфта відсутня).

Агрегат оснащений об'ємним ресивером на 19 л. На ньому стоїть регулятор вакууму (металевий) і клапан для скидання конденсату. Клапан спрацьовує автоматично після відключення, коли в системі пропадає вакуум.

Доїльні установки "Надому" АІД-3 збирають на каркасі. Передбачено стаціонарне використання, а тому колеса на каркасі відсутні. Довжина кабелю живлення 5 м, а тому вакуумний агрегат можна розмістити в приміщенні, не прокладаючи додаткову проводку.

Окремо слід відзначити глушник з фільтруючою серцевиною. Він знижує шум від працюючого насоса, а також не дає частинкам графіту потрапити в повітря.

У комплекті з силовим агрегатом йде вакуумметр для відстеження вакуумметричного тиску.

Двигун

Доїльна установка "Надому" АІД-3 працює завдяки електродвигуну (Схема 2.2) потужністю потужність 750 Вт. Швидкість обертання валу - 1500 об / хв. Двигун відноситься до категорії розміщення електроприладів №3, що обумовлює умови його зберігання та використання.

Щоб не допустити пошкодження обмотки двигуна, не можна перевищувати рекомендований час роботи. В іншому випадку захисний шар на котушці буде пошкоджений, і мотор вийде з ладу.

Насос

В доїльній установці АІД-3 від "Надому" використовується сухий роторний насос. Усередині стоїть чотири графітові пластини розміром 45 × 70 × 6 мм. Вони більше в порівнянні з тими, які використовуються в моделях цього класу. За рахунок збільшення знижується їх знос, а значить збільшується час між замінами.

Насос має відкриту конструкцію, тобто ротор надівається безпосередньо на вал двигуна. Кришка насоса відсутня, а тому використовується з'єднувальний фланець. Підшипники у фланці і передній кришці відсутні.

На статорі знаходиться глушник. Він знижує шум, а також фільтрує повітря від частинок графіту. Повітряний фільтр має циліндричну форму і зроблений з мікроволокна.

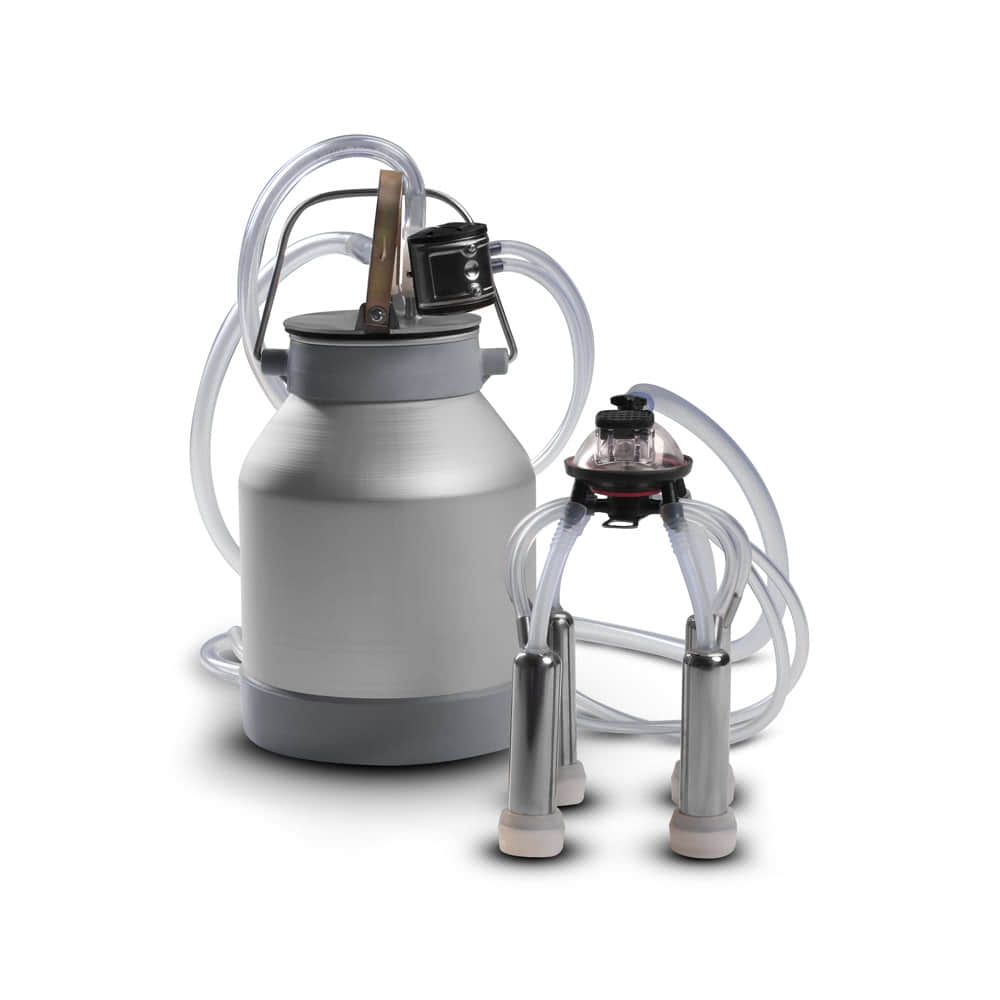

Доїльне відро

Доїльне відро в зборі «Євро 240-оригінал» (силікон) А – це частина агрегату індивідуального доїння, яка відповідає за відбір молока. Оскільки окремі його вузли (наприклад, павук) контактують з твариною і молоком, потрібно уважно ставитися до його вибору.

Доїльне відро «Євро 240-оригінал» (силікон) А використовується для доїння корів. При його виготовленні використовують безпечні та довговічні матеріали, а також імпортні комплектуючі. Воно збирається компанією "Надому" для вакуумних установок власного виготовлення (серії АІД та УІД), але підходить для використання з установками інших виробників. Точну інформацію про сумісність можна отримати у менеджера інтернет-магазину.

Комплектація

Доїльне відро в зборі «Євро 240-оригінал» (силікон) А складається з:

бідона для молока на 20 л (алюміній);
алюмінієвої кришки (механічний притиск);
асинхронного налаштовуваного пульсатора (для попарного доїння);
колектора на 240 см³ (пластикова основа, прозора кришка з полікарбонату).
нержавіючих стаканів з комплектом силіконової соскової гуми;
шланга для відводу молока (14х5 мм);
шлангів постійного (11х5 мм) і змінного (7х3) вакууму по 2 м.

Стандартна довжина шланга постійного вакууму становить 2 метри. Якщо ви хочете поставити вакуумну установку далі від корів, то його можна подовжити.

Силікон служить матеріалом для виготовлення шлангів. Цей матеріал не тріскається при згинанні, перепадах температури. При цьому він підходить для роботи з харчовими продуктами.

Особливості

Система попарного доїння

Асинхронний пульсатор (1) встановлюється на кришці доїльного відра. Він розрахований на попарне доїння, коли молоко відбирається по черзі з правих і лівих долей вимені.

Від штуцерів пульсатора відходить 2 шланга змінного вакууму (2), які з'єднані іншим кінцем з розподільником (3). Розподільник вакууму має 6 виходів.

Доїльний павук

На комплектації доїльного відра для корів «Євро 240-оригінал» (силікон) А встановлений оригінальний турецький колектор об'ємом 240 см³. Він підходить для високопродуктивних корів, які дають більше 30 літрів молока за добу.

Доїльні стакани використовуються цільні. Вони виробляються методом вальцювання з нержавійки. Вони міцні, несприйнятливі до корозії. Вага стаканів достатня, щоб здійснювати масаж, який стимулює припуск молока.

Силіконова соскова гума має подовжений термін служби. Він становить близько 12 місяців (для каучуку термін в 2 рази менше). Силіконова соскова гума виробляється в Туреччині. Вона легко миється, а знос настає тільки після тривалого використання.

Алюмінієва кришка оснащена притискним механізмом. Він дозволяє регулювати силу притиску, що позначається на зношуванні ущільнювача. Оскільки на кришці передбачено тільки 2 штуцери, для установки пульсатора і шланга постійного вакууму потрібно використовувати трійник.

Купити доїльне відро в зборі «Євро 240-оригінал» А можна купити в інтернет-магазині "Надому". На сайті зібрано багато найменувань обладнання, призначеного для молочних господарств. Зробити замовлення в магазині "Надому" можна в будь-якому місті України.
