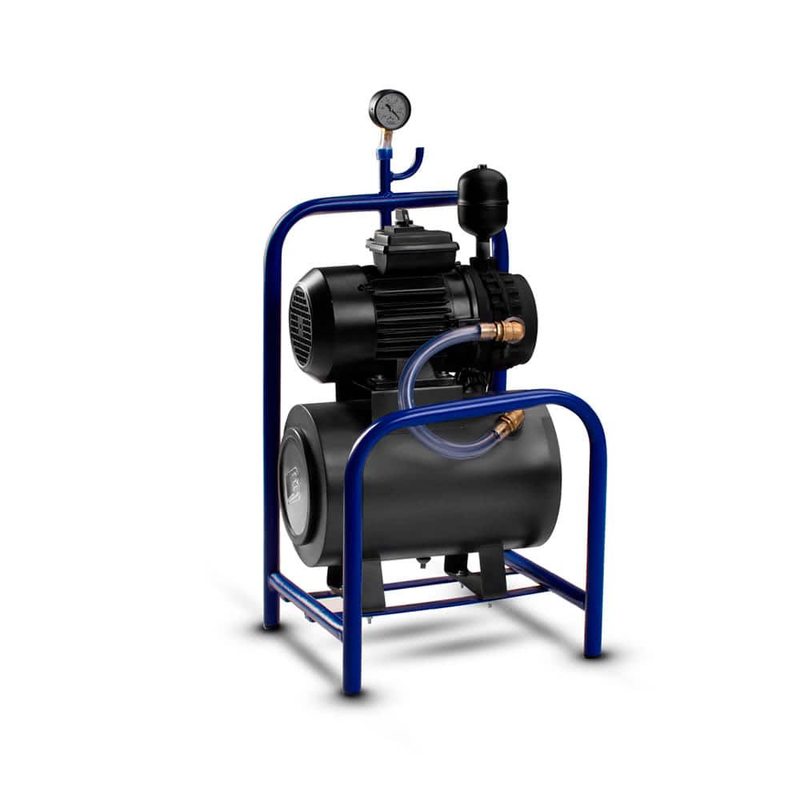

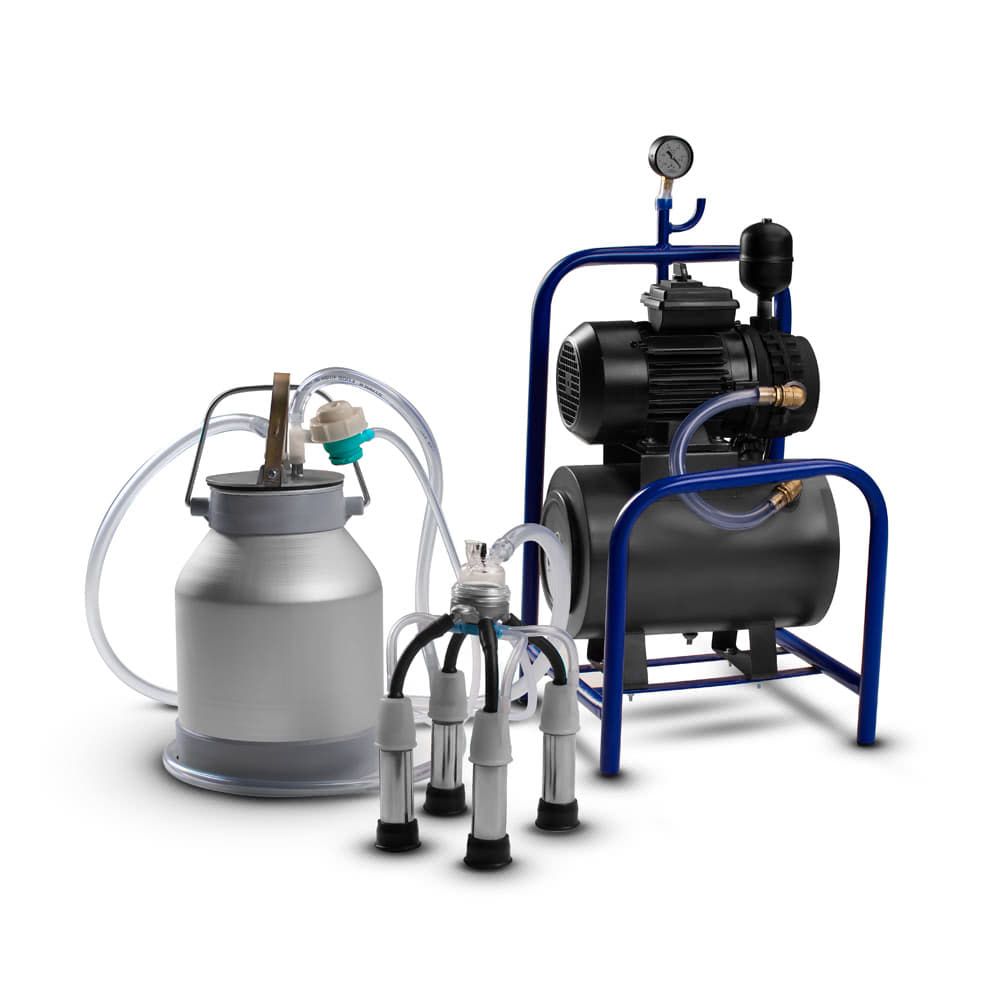

Доїльний апарат Дамілк АІД-3 Комбі

Опис доїльного апарата "Надому" АІД-3 "Комбі"

Доїльний апарат "Надому" АІД-3 "Комбі"- це український аналог турецького силового агрегату для доїльного апарату. Доїльне відро і павук (підвісне обладнання) не входить в комплект поставки.

Турецьке обладнання для молочних ферм вважається одним з кращих в Європі. У компанії "Надому" взяли за основу популярну доїльних установку і адаптували під реалії нашої країни.

Модель АІД-3 використовуються на фермах і в домашніх господарствах. Вона сумісна з апаратами для доїння і кіз, і корів. Вакуумна установка створює в системі розрідження, яке є основою процесу машинного доїння.

Продуктивність

Вакуумний насос доїльної установки "Надому" АІД-3 має продуктивність 11,6 м³ / год. Завдяки цьому можна обладнати агрегат для одночасного доїння двох корів або чотирьох кіз.

За годину роботи з такою установкою можна подоїти до 17 корів (6-7 хвилин на одну тварину) або 80 кіз (2-3 хвилини).

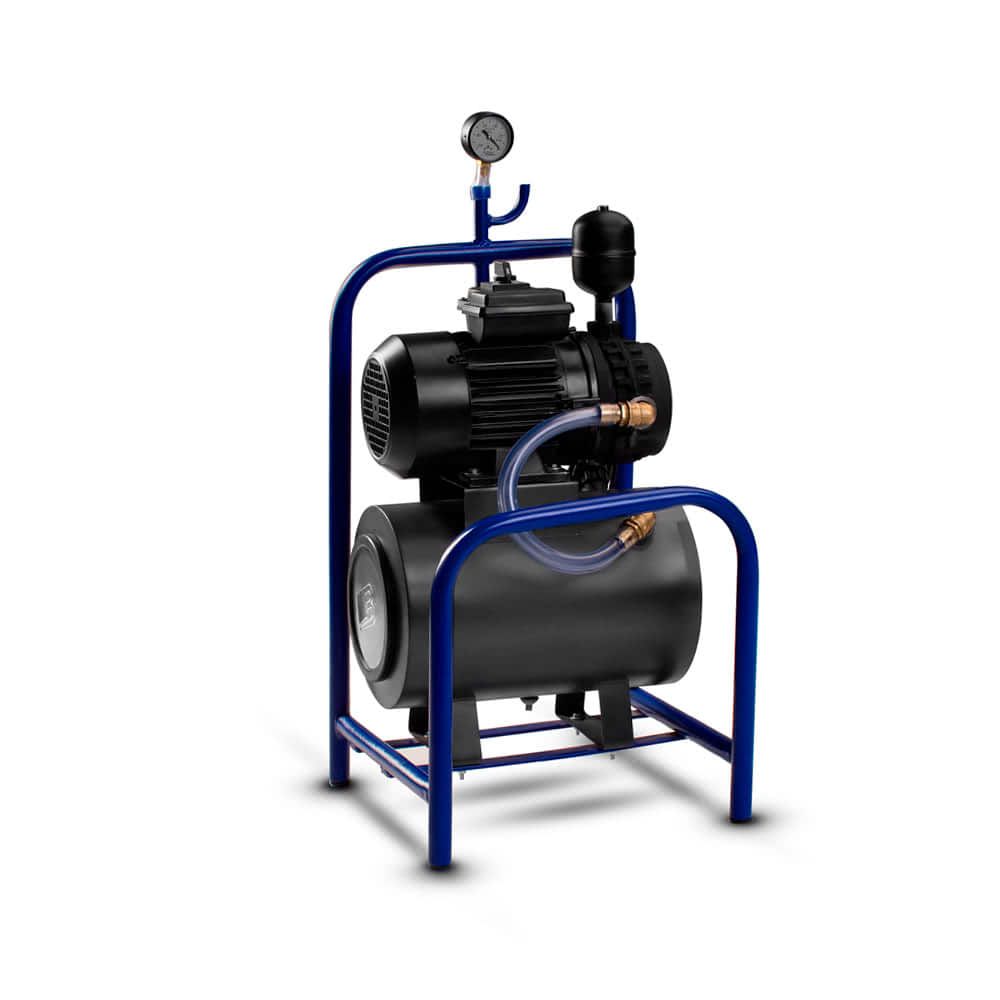

Особливості конструкції силового агрегату

Силовий агрегат має моноблочну конструкцію. Двигун і вакуумний насос з'єднані безпосередньо (муфта відсутня).

Агрегат оснащений об'ємним ресивером на 19 л. На ньому стоїть регулятор вакууму (металевий) і клапан для скидання конденсату. Клапан спрацьовує автоматично після відключення, коли в системі пропадає вакуум.

Доїльні установки "Надому" АІД-3 збирають на каркасі. Передбачено стаціонарне використання, а тому колеса на каркасі відсутні. Довжина кабелю живлення 5 м, а тому вакуумний агрегат можна розмістити в приміщенні, не прокладаючи додаткову проводку.

Окремо слід відзначити глушник з фільтруючою серцевиною. Він знижує шум від працюючого насоса, а також не дає частинкам графіту потрапити в повітря.

У комплекті з силовим агрегатом йде вакуумметр для відстеження вакуумметричного тиску.

Двигун

Доїльна установка "Надому" АІД-3 працює завдяки електродвигуну потужністю потужність 750 Вт. Швидкість обертання валу -  1500 об / хв. Двигун відноситься до категорії розміщення електроприладів №3, що обумовлює умови його зберігання та використання.

Щоб не допустити пошкодження обмотки двигуна, не можна перевищувати рекомендований час роботи. В іншому випадку захисний шар на котушці буде пошкоджений, і мотор вийде з ладу.

Насос

В доїльній установці АІД-3 від "Надому" використовується сухий роторний насос. Усередині стоїть чотири графітові пластини розміром 45 × 70 × 6 мм. Вони більше в порівнянні з тими, які використовуються в моделях цього класу. За рахунок збільшення знижується їх знос, а значить збільшується час між замінами.

Насос має відкриту конструкцію, тобто ротор надівається безпосередньо на вал двигуна. Кришка насоса відсутня, а тому використовується з'єднувальний фланець. Підшипники у фланці і передній кришці відсутні.

На статорі (Схема 3.5) знаходиться глушник (Схема 3.6). Він знижує шум, а також фільтрує повітря від частинок графіту. Повітряний фільтр має циліндричну форму і зроблений з мікроволокна.

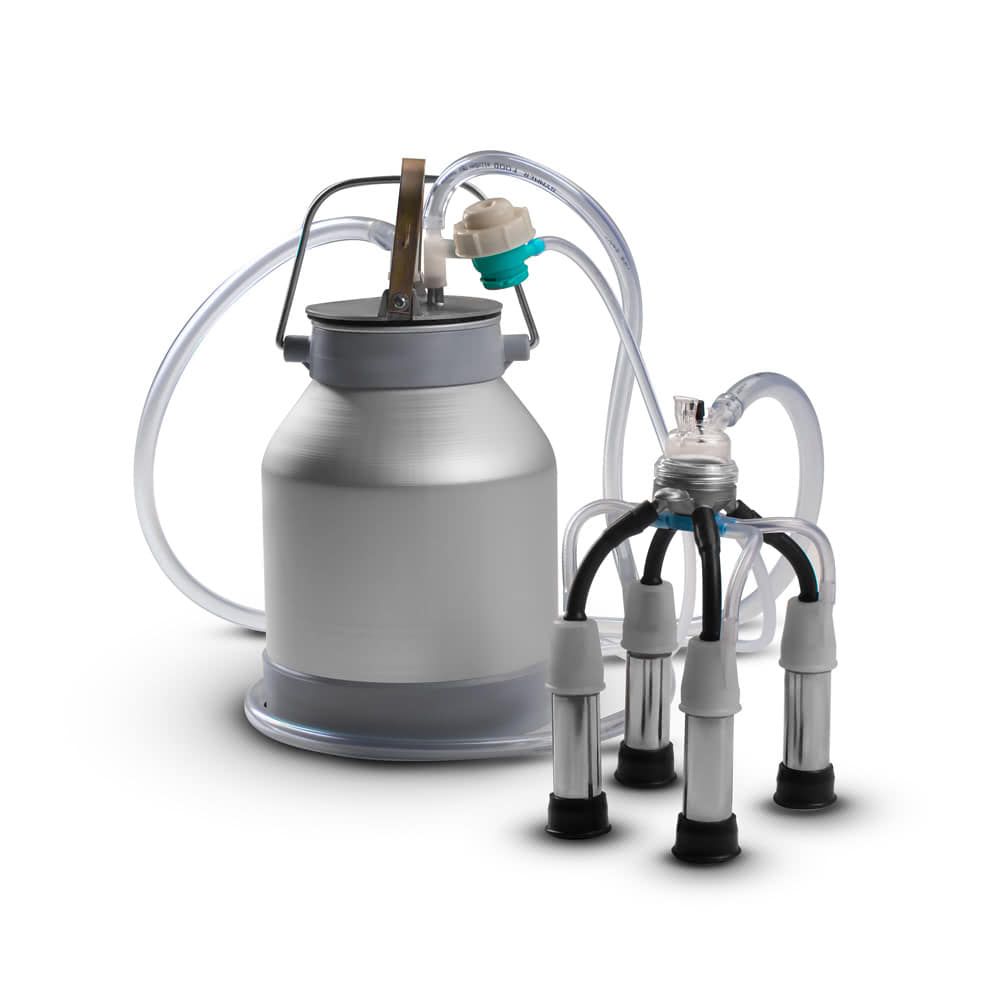

Доїльне відро

За отримання молока в агрегаті індивідуального доїння відповідає доїльне відро в зборі. Його довговічність і деякі експлуатаційні характеристики залежать від комплектації.У збірці «Комбі» поєднуються різні матеріали: алюміній, нержавіюча сталь, різні види пластику (полікарбонат, поліпропілен).

Комбіновані стакани в комплектації «Комбі» мають висоту 165 см, тобто, призначені для доїння корів.Купити це доїльне відро в зборі можна для силових агрегатів АІД від "Надому", а також вакуумних установок інших виробників. Сумісність з конкретними моделями уточнюйте у менеджера інтернет-магазину.

Комплектація

Доїльне відро в зборі приєднується до вакуумного насоса шлангом постійного вакууму 11х5 мм. Його стандартна довжина 2 м, але на вимогу клієнта її можна збільшити до 10 м.Складається доїльне відро в зборі «Комбі» з:

1. алюмінієвого доїльного відра (20 л);
2. алюмінієвої кришки з механічним притиском з 2 штуцерами;
3. синхронного двотактного пульсатора нерегульованого типу;
4. колектора для збору молока на 140 см³ (алюмінієва основа);
5. комбінованих (пластик і нержавіюча сталь) стаканів з каучуковою сосковою гумою;
6. 2 м молочного шланга (14х5 мм);
7. 2 м шланга змінного (7х3 мм) і 2 м постійного (11х5 мм) вакууму.
   Вакуумні шланги і пульсатор до кришки приєднуються через трійник. Для з'єднання окремих вузлів доїльного апарату використовуються силіконові шланги. Вони легко миються, не тріскаються в мороз і на місцях згину.

Особливості

Синхронна система доїння

Пульсатор для синхронного доїння змушує скорочуватися всю соскову гуму одночасно. Це означає, що відбувається масаж відразу всіх сосків корови.Пульсатор з'єднаний силіконовим шлангом з розподільником вакууму, який знаходиться на колекторі.

Доїльний павук

Комбіновані стакани доїльного відра в зборі для корів зроблені з нержавіючої сталі і поліпропілену. Основа колектора алюмінієва. Це не тільки робить павук міцніше, але і створює достатнє навантаження на вим'я корови (якщо на нього буде впливати занадто маленька вага, припуск молока буде гірше).Доїльні відра в зборі «Комбі» комплектуються стандартним колектором об'ємом 140 см³.

Цей розмір розрахований на тварин з продуктивністю до 30 л / день. Кришка колектора зроблена з прозорого полікарбонату. Це потрібно, щоб візуально контролювати швидкість молоковіддачі, і вчасно відключити апарат.На офіційному сайті компанії "Надому" можна замовити готові до роботи установки, агрегати, а також запчастини до них.

Ми працюємо по всій Україні. Замовлення буде відправлено до найближчого відділення «Нової пошти» або «Укрпошти» протягом 3 робочих днів після підтвердження. Харковом працює власна кур'єрська доставка (при замовленні від 5000 грн - безкоштовно).

Рекомендації з використання

Доїльні установки "Надому" АІД-3 відносяться до 3 класу електроприладів. Взимку їх потрібно встановлювати в сухих приміщеннях, де немає великих перепадів температури. Влітку для використання на вулиці потрібно зробити навіс.

Завдяки нашому сайту ви можете купити вакуумну доїльних установку АІД-3 безпосередньо у виробника. Так ви отримаєте офіційну гарантію, можливість звернутися в наш сервісний центр, і при цьому не будете переплачувати посередникам.
