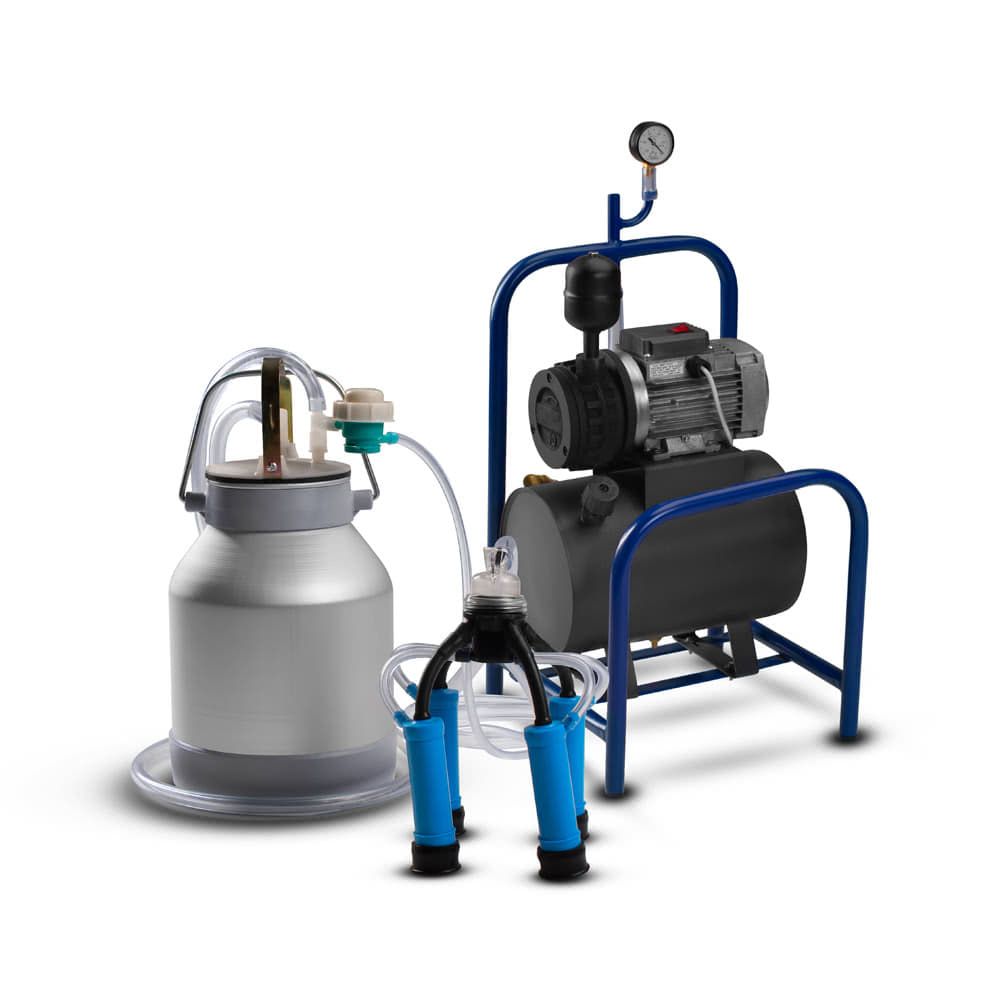

Опис доїльного апарата "Надому" АІД-3 "Пластик"

Доїльний апарат "Надому" АІД-3 "Пластик"- це український аналог турецького силового агрегату для доїльного апарату. Доїльне відро і павук (підвісне обладнання) не входить в комплект поставки.

Турецьке обладнання для молочних ферм вважається одним з кращих в Європі. У компанії "Надому" взяли за основу популярну доїльних установку і адаптували під реалії нашої країни.

Модель АІД-3 використовуються на фермах і в домашніх господарствах. Вона сумісна з апаратами для доїння і кіз, і корів. Вакуумна установка створює в системі розрідження, яке є основою процесу машинного доїння.

Продуктивність

Вакуумний насос доїльної установки "Надому" АІД-3 має продуктивність 11,6 м³ / год. Завдяки цьому можна обладнати агрегат для одночасного доїння двох корів або чотирьох кіз.

За годину роботи з такою установкою можна подоїти до 17 корів (6-7 хвилин на одну тварину) або 80 кіз (2-3 хвилини).

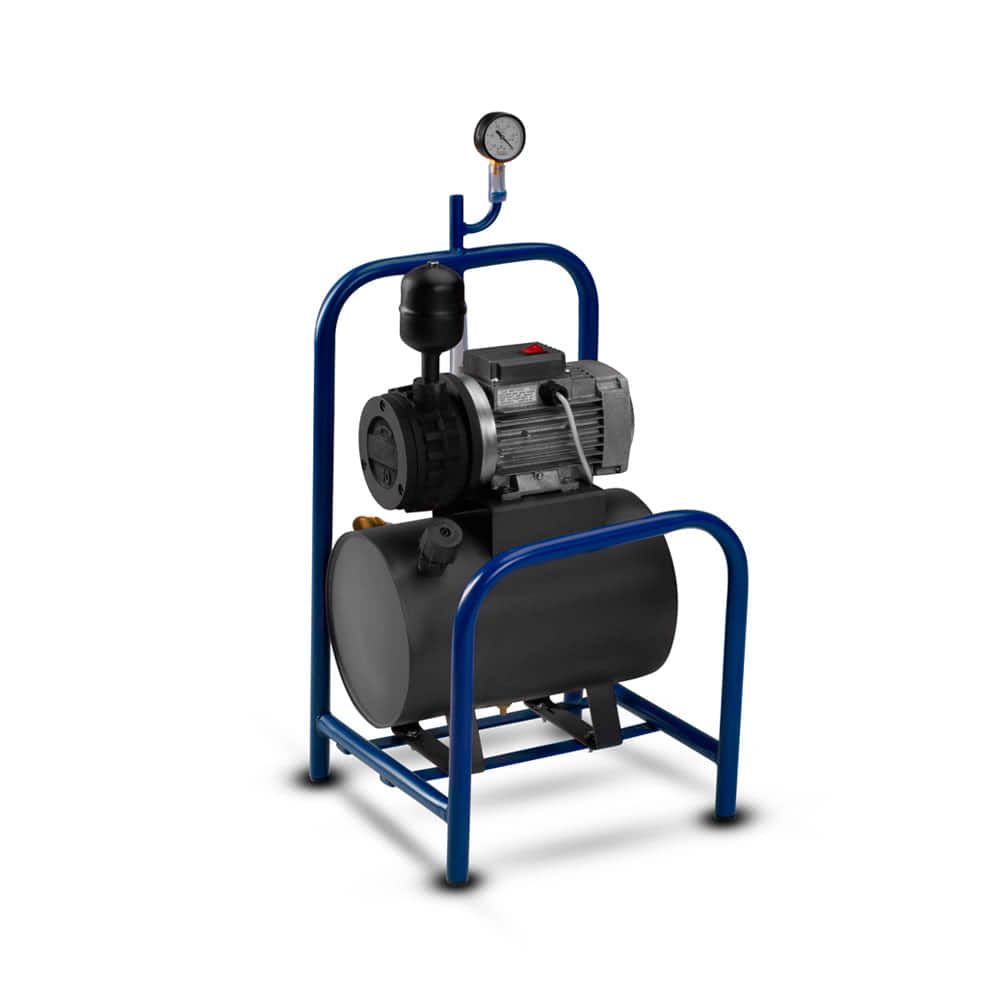

Особливості конструкції силового агрегату

Силовий агрегат має моноблочну конструкцію. Двигун і вакуумний насос з'єднані безпосередньо (муфта відсутня).

Агрегат оснащений об'ємним ресивером на 19 л. На ньому стоїть регулятор вакууму (металевий) і клапан для скидання конденсату. Клапан спрацьовує автоматично після відключення, коли в системі пропадає вакуум.

Доїльні установки "Надому" АІД-3 збирають на каркасі. Передбачено стаціонарне використання, а тому колеса на каркасі відсутні. Довжина кабелю живлення 5 м, а тому вакуумний агрегат можна розмістити в приміщенні, не прокладаючи додаткову проводку.

Окремо слід відзначити глушник з фільтруючою серцевиною. Він знижує шум від працюючого насоса, а також не дає частинкам графіту потрапити в повітря.

У комплекті з силовим агрегатом йде вакуумметр для відстеження вакуумметричного тиску.

Двигун

Доїльна установка "Надому" АІД-3 працює завдяки електродвигуну потужністю потужність 750 Вт. Швидкість обертання валу -  1500 об / хв. Двигун відноситься до категорії розміщення електроприладів №3, що обумовлює умови його зберігання та використання.

Щоб не допустити пошкодження обмотки двигуна, не можна перевищувати рекомендований час роботи. В іншому випадку захисний шар на котушці буде пошкоджений, і мотор вийде з ладу.

Насос

В доїльній установці АІД-3 від "Надому" використовується сухий роторний насос. Усередині стоїть чотири графітові пластини розміром 45 × 70 × 6 мм. Вони більше в порівнянні з тими, які використовуються в моделях цього класу. За рахунок збільшення знижується їх знос, а значить збільшується час між замінами.

Насос має відкриту конструкцію, тобто ротор надівається безпосередньо на вал двигуна. Кришка насоса відсутня, а тому використовується з'єднувальний фланець. Підшипники у фланці і передній кришці відсутні.

На статорі (Схема 3.5) знаходиться глушник (Схема 3.6). Він знижує шум, а також фільтрує повітря від частинок графіту. Повітряний фільтр має циліндричну форму і зроблений з мікроволокна.

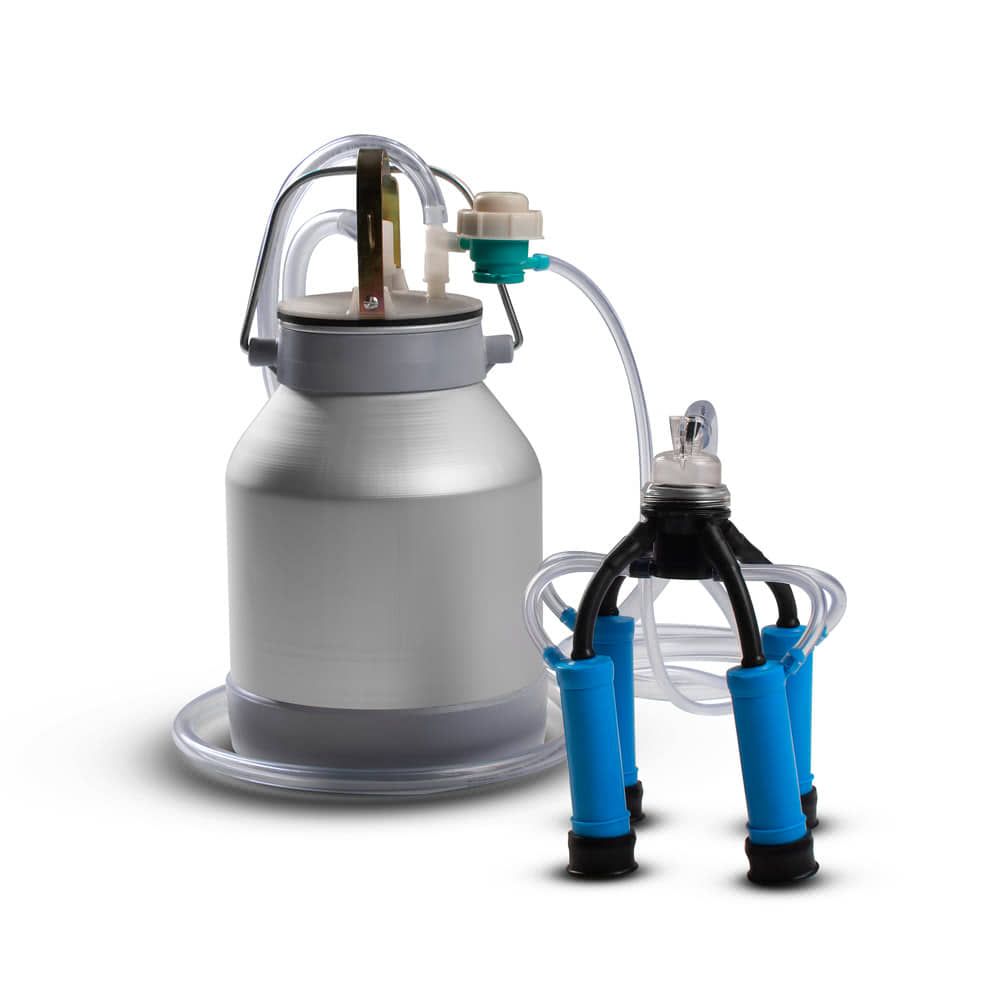

Доїльне відро

Доїльне відро в зборі - частина агрегату індивідуального доїння, яка відповідає за відбір молока. Деякі запчастини (кришка, склянки) в комплектації «Пластик» виготовлені з поліпропілену, завдяки чому знижується загальна вартість.

Дана комплектація призначена для доїння корів. Вона створена для використання з вакуумною установкою АІД-1 від "Надому". Питання про сумісність з силовими агрегатами інших моделей і виробників можна задати менеджеру інтернет-магазину.

Комплектація

Доїльне відро в зборі «Пластик» складається з:

1. алюмінієвої ємності об'ємом 20 л для збору молока;
2. поліпропіленової кришки (механічний притиск, 2 штуцери);
3. нерегульованого синхронного пульсатора;
4. колектора на 140 см³ (пластикова основа).
5. 4 пластикових стаканів з каучуковою сосковою гумою;
6. молочного шланга 2 м (14х5 мм);
7. шлангів постійного (11х5 мм) і змінного (7х3) вакууму по 2 м.

Доїльне відро в зборі «Пластик» має силіконові вакуумні та молочні шланги. Вони не взаємодіють з продуктом, зберігаючи його чистоту, не тріскаються при згинанні і на морозі.

За запитом клієнта шланг постійного вакууму (11х5 мм) можна подовжити, щоб силовий агрегат стояв далі від тварин.

Разом з доїльними відрами в зборі йдуть йоржики для чищення, заглушки для склянок (потрібні для перевірки герметичності вакуумної системи), гарантійний талон. В інструкції вказано порядок підключення апарату до вакуумного насоса, правила використання та догляду.

Особливості

Система доїння – синхронна

Доїльні відра в зборі «Пластик» обладнано синхронною системою доїння. Основною відмінною рисою даної системи є одночасний масаж сосків лівої і правої частки вимені. За комплектуючими, вона складається з нерегульованого пульсатора (1), одного шланга змінного вакууму (2), колектора з розподільником на п'ять виходів (3).

Система збору молока - доїльний павук

Колекторна система збору молока. Пропускної спроможності колектора на 140 см³ (1) досить для доїльного відра в зборі для корів, продуктивність яких в період лактації становить близько 30 л молока на добу. Кришка колектора (2) - прозора, щоб оператор міг відстежувати інтенсивність доїння.

Поліпропіленові доїльні стакани. Істотно знижують собівартість товару. Але у своєму розпорядженні мають невелику питому вагу, що більше мінус ніж плюс для механізму припуску молока. Низькі показники в плані механічних пошкоджень. Заради Вашої економії коштів, не рекомендується застосування з непривченими тваринами до мехдойки.

Соскова гума з підвищеним вмістом каучуку. На сосковій гумі з даного матеріалу передбачено 3 посадкових рубця. Наявність рубців припускають періодичне натягнення стінок чулка присоска, для його більш щільного прилягання до соску. Завдяки цьому корова не буде відчувати дискомфорт під час доїння. Терміни заміни будуть залежати від правильності догляду та інтенсивності використання. Заявлені експлуатаційні терміни каучукової соскової гуми складають близько 6 місяців.

На кришці доїльного відра 2 штуцери. До одного підключається молочний шланг. До другого через трійник під'єднують пульсатор, шланг змінного і постійного вакууму. Притиск кришки механічний, а тому оператор може сам контролювати його силу.

Купити доїльне відро в зборі «Пластик» можна в будь-якому місті України. Магазин "Надому" співпрацює з поштовими службами «Нова Пошта» та «Укрпошта», перевізником «АвтоЛюкс». Терміни та вартість доставки залежать від віддаленості вашого населеного пункту.

Рекомендації з використання

Доїльні установки "Надому" АІД-3 відносяться до 3 класу електроприладів. Взимку їх потрібно встановлювати в сухих приміщеннях, де немає великих перепадів температури. Влітку для використання на вулиці потрібно зробити навіс.

Завдяки нашому сайту ви можете купити вакуумну доїльних установку АІД-3 безпосередньо у виробника. Так ви отримаєте офіційну гарантію, можливість звернутися в наш сервісний центр, і при цьому не будете переплачувати посередникам.
