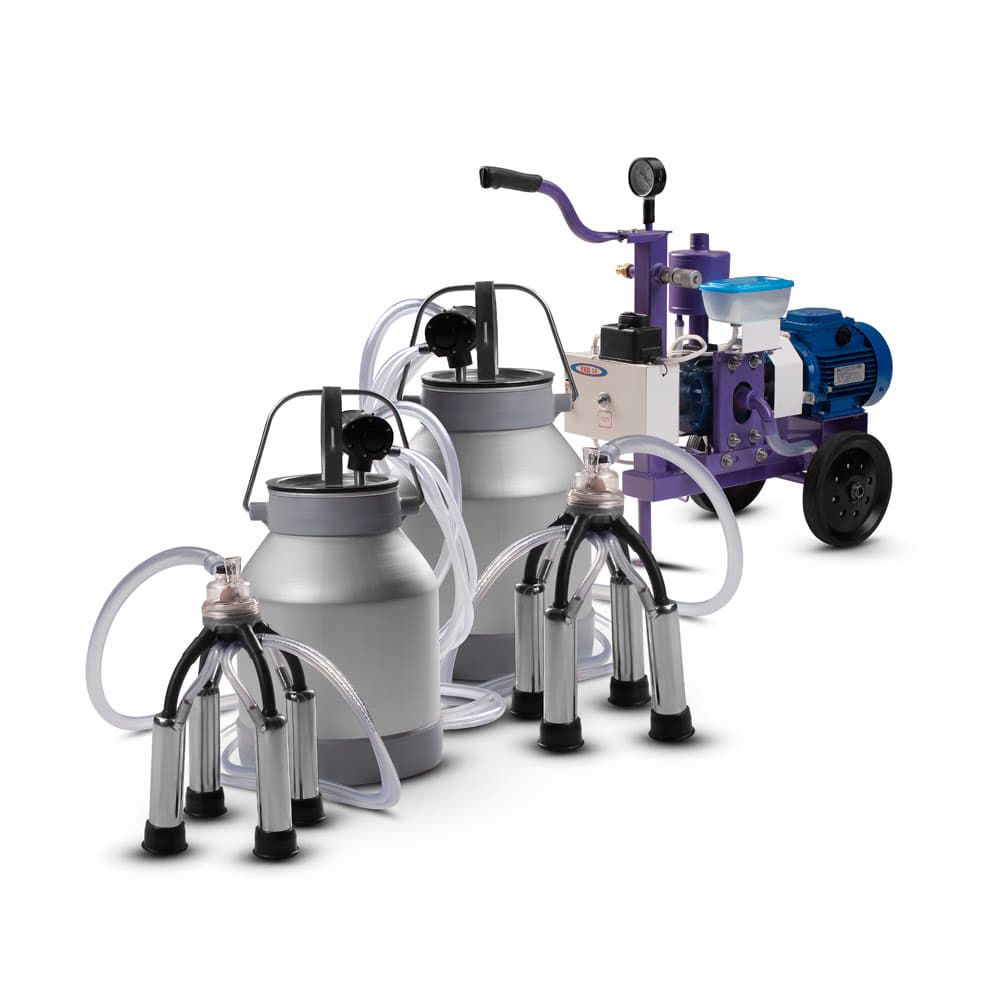

Доїльний апарат Дамілк УІД-10 М80 Євро 140 Н (два відра)

Опис доїльного апарата "Надому" УІД-10 М80 "Євро 140" Н (два відра)

Доїльний апарат один із складових агрегатів індивідуального доїння. Крім установки в його комплект входить доїльне відро і доїльний павук

Доїльний апарат "Надому" УІД-10 М80 "Євро 140" Н (два відра)- одна із складових агрегату індивідуального доїння. Крім установки в його комплект входить доїльне відро і доїльний павук

Продуктивність

Силовий агрегат "Надому" УІД-10 М80 здатний без перерви працювати 60 хвилин. Продуктивність насоса 12,6 м³ / год, що дозволяє підключити одночасно 2 лини для доїння корів або 4 - для кіз. На одну тварину витрачається 2-6 хвилин. За годину роботи з доїльною установкою УІД-10 можна подоїти до 17 корів або 80 кіз.

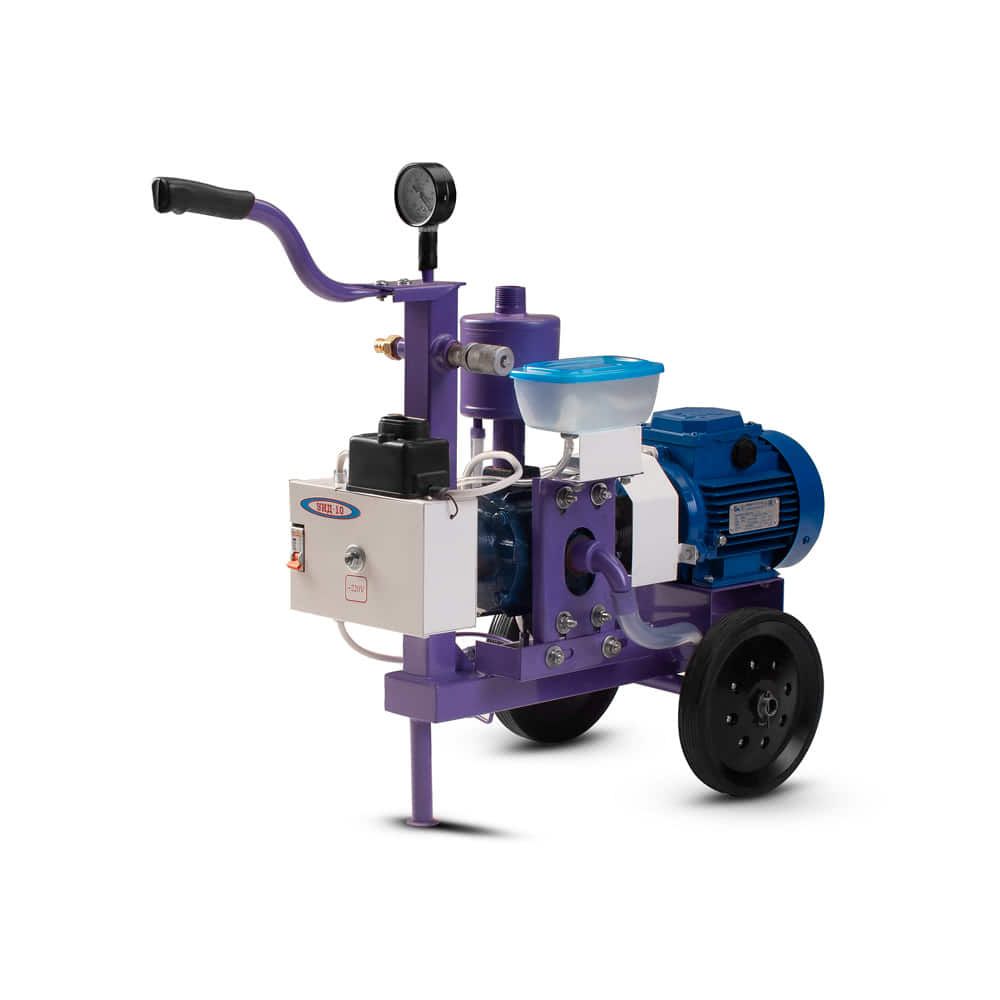

Особливості конструкції силового агрегату

Установка УІД-10 М-80 має модульну будову. Це означає, що основні вузли доїльної установки, а це двигун і вакуумний насос, повноцінні незалежні модулі. Якщо все таки з ладу вийшов один з них і не піддається ремонту, його можна зняти і замінити. При цьому його заміна не тягне жодних наслідків для другого основного вузла доїльної установки. Тобто навіть при серйозних поломках не знадобитися купувати нову силову установку, а це обійдеться як мінімум в два рази дешевше.

Щоб запобігти поломки через коротке замикання або перегріву, на силовий агрегат ставлять автоматичний вимикач (6 А).

Крутний момент від двигуна до вакуумного насоса передається через клиноремінну муфту. На ресивері з обсягом 2,1 л, встановлюється металевий вакуумрегулятор, який забезпечує точну настройку рівня розрідження. Скидання конденсату з ресивера здійснюється вручну. Зливати конденсат з ресивера доїльної установки "Надому" УІД-10 М80 потрібно проводити в міру інтенсивності і агресивності середовища експлуатації.

Для підвищення показників мобільності, доїльна установка "Надому" УІД-10 М80 розташована на візку.

У комплект поставки входить вакуумметр (Схема 2.5) і двометровий кабель (Схема 2.6)

Двигун

Вакуумна доїльна установка "Надому" УІД-10 М80 збирається на основі асинхронного електродвигуна потужністю 750 Вт (Схема 2.7). Він відноситься до третьої категорії розміщення електроприладів, а значить повинен використовуватися в приміщенні. Частота обертання валу двигуна - 1500 об / хв.

Щоб запобігти поломки електромотора через коротке замикання або перегріву, на силовий агрегат ставлять автоматичний вимикач (6 А) (Схема 2.8).

Насос

В доїльній установці УІД-10 М-80 використовується масляний насос. Він має закриту конструкцію, а тому ротор вакуумного насоса встановлений на свій вал, а не вал електродвигуна. Є передня і задня кришки з посадочними місцями для підшипників. Що істотно спрощує складність і вартість ремонту. У вакуумному насосі стоять 4 текстолітові лопатки 40 × 80 × 5 мм. Вони зношуються набагато менше, ніж в сухих насосах, а тому вимагають більш рідкісної заміни.

Система змащування прохідна, тобто процес змащування відбувається в один цикл. Після потрапляння масла з маслобака в патрубки і його проходження одного кола всередині насоса масло викидається в фільтр-глушником і збирається в маслозбірник. Після чого його можна повторно використовувати.

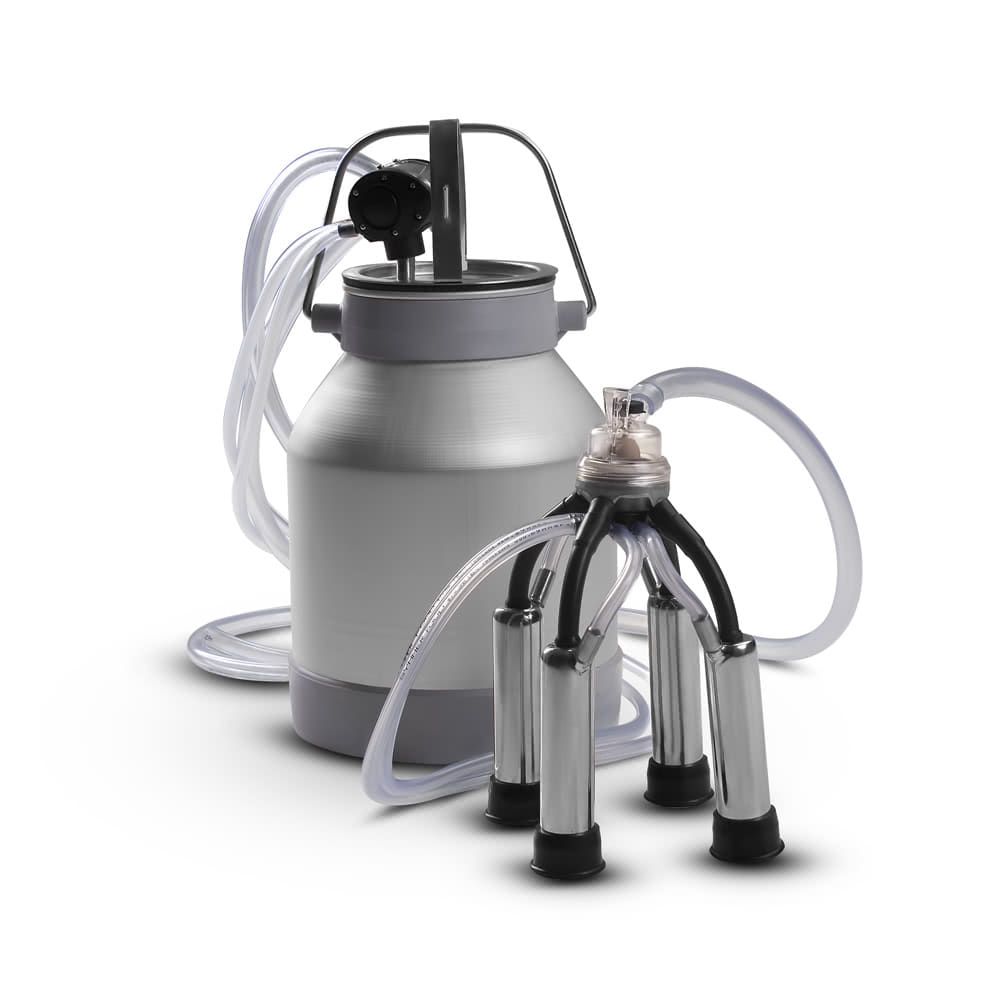

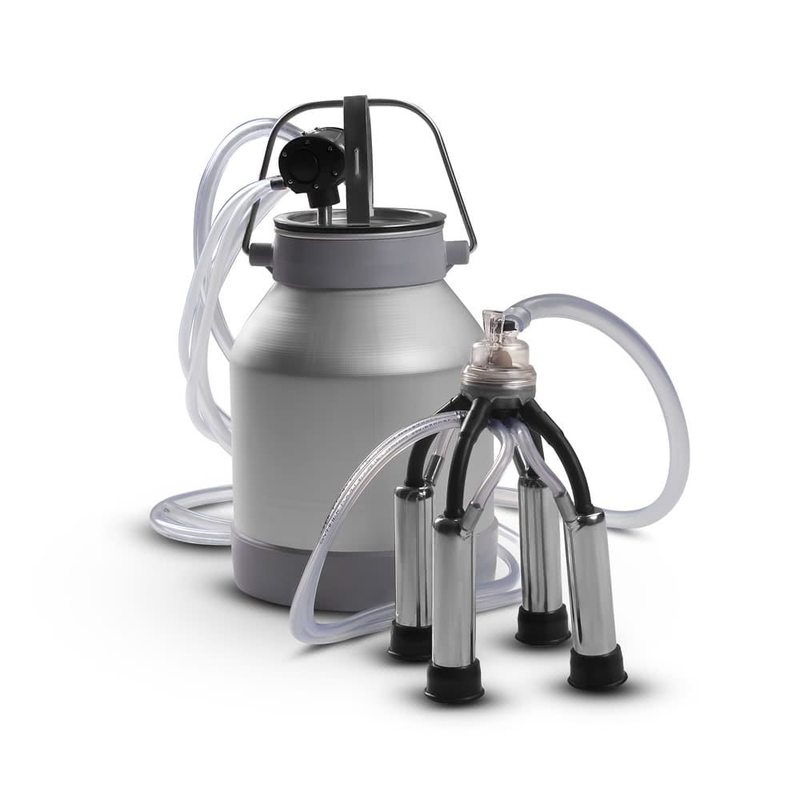

Доїльне відро

Доїльне відро в зборі «Євро 140» Н випускається компанією "Надому". Їм комплектуються вакуумні установки серій АІД та УІД. Підвісне обладнання даній комплектації призначене для доїння корів.

Доїльне відро в зборі - це частина агрегату індивідуального доїння. Для роботи підвісного обладнання потрібен вакуум, який створюється силовою установкою.

Комплектація

Складові частини доїльного відра в зборі «Євро 140» Н:

1. ємність для молока (20 л);
2. нержавіюча кришка з механічним притиском і 3 штуцерами;
3. двотактний асинхроний пульсатор;
4. колектор на 140 см³ (алюмінієва основа);
5. 4 нержавіючих стакани з комплектом каучукової соскової гуми;
6. молочний шланг 14х5 мм (2 м);
7. шланги постійного 11х5 мм і змінного 7х3 мм вакууму по 2 м.

При виготовленні використовуються українські та імпортні комплектуючі.

Всі шланги зроблені з силікону, так як цей матеріал добре переносить зміни температури, легко миється, може використовуватися для роботи з харчовими продуктами.

На вимогу клієнта довжину шланга постійного вакууму можна збільшити.

Особливості

Система попарного доїння

Попарний пульсатор (1), встановлений на доїльному відрі в зборі «Євро 140» Н, виготовлений в Туреччині. Встановлюється він на кришці. Пульсатор з'єднаний з розподільником вакууму (3) на 6 виходів. Для цього використовується два шланга змінного вакууму 7х3 мм (2).

При попарній системі доїння молоко відбирається по черзі з сосків правої і лівої часток вимені корови.

Доїльний павук

Павук доїльного відра в зборі «Євро 140» Н складається з колектора, стаканів, соскової гуми, розподільника вакууму.

Використовується стандартний колектор об'ємом 140 см³ з алюмінієвою основою. Кришка зроблена з полікарбонату. Вона прозора, щоб можна було стежити за інтенсивністю віддачі молока.

Колектор на 140 см³ розрахований на корів з продуктивністю до 30 л молока в день.

Стакани нержавіючі, виготовлені методом вальцювання. Нержавійка робить доїльні стакани міцними і важкими. Вага забезпечує хороший масаж сосків, що стимулює припуск молока.

Соскова гума доїльного відра в зборі «Євро 140» Н зроблена з каучуку. Приблизний термін служби гуми становить півроку. Форма чулка кругла, довжина 135 мм. Діаметр присоски соскової гуми 25 мм.

Кришка з нержавіючої сталі має механічний притиск, тобто ви самостійно зможете регулювати його силу. Штуцерів 3, а тому пульсатор, молочний і вакуумний шланг можна зручно розмістити без трійника.

Купити доїльне відро в зборі «Євро 140» Н можна в інтернет-магазині "Надому". На сайті ви знайдете молочне обладнання виробництва "Надому" і від інших компаній. Магазин працює по всій Україні.

Рекомендації з використання

Перед включенням переконайтеся, що виставлені оптимальні показники вакуумного тиску (47-50 кПа для корів, 37-40 для кіз). Після доїння зливайте конденсат з ресивера.

Для доїння в зимовий час підготуйте неопалюване приміщення. Влітку достатньо облаштувати навіс для захисту від опадів.

Купити доїльну установку моделі УІД-10 М-80 можна на офіційному сайті "Надому". Користуйтеся інтернет-магазином "Надому" - платіть реальну ціну, а не комісійні перекупникам.
