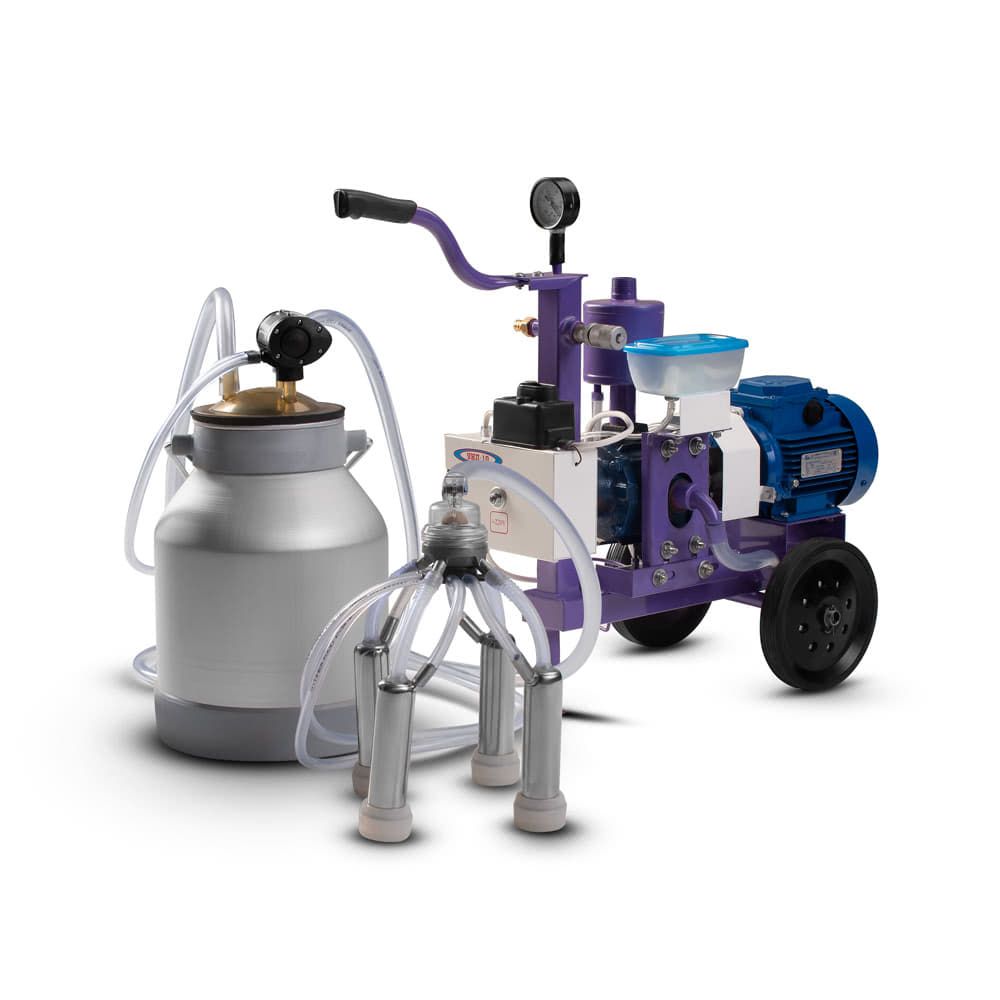

Доїльний апарат Дамілк УІД-10 М80 Євро 140 (Силікон) П

Опис доїльного апарата "Надому" УІД-10 М80 "Євро 140" (Силікон) П

Доїльний апарат -  один із складових агрегатів індивідуального доїння. Крім установки в його комплект входить доїльне відро і доїльний павук

Доїльний апарат "Надому" УІД-10 М80 "Євро 140" (Силікон) П -  одна із складових агрегату індивідуального доїння. Крім установки в його комплект входить доїльне відро і доїльний павук

Продуктивність

Силовий агрегат "Надому" УІД-10 М80 здатний без перерви працювати 60 хвилин. Продуктивність насоса 12,6 м³ / год, що дозволяє підключити одночасно 2 лини для доїння корів або 4 - для кіз. На одну тварину витрачається 2-6 хвилин. За годину роботи з доїльною установкою УІД-10 можна подоїти до 17 корів або 80 кіз.

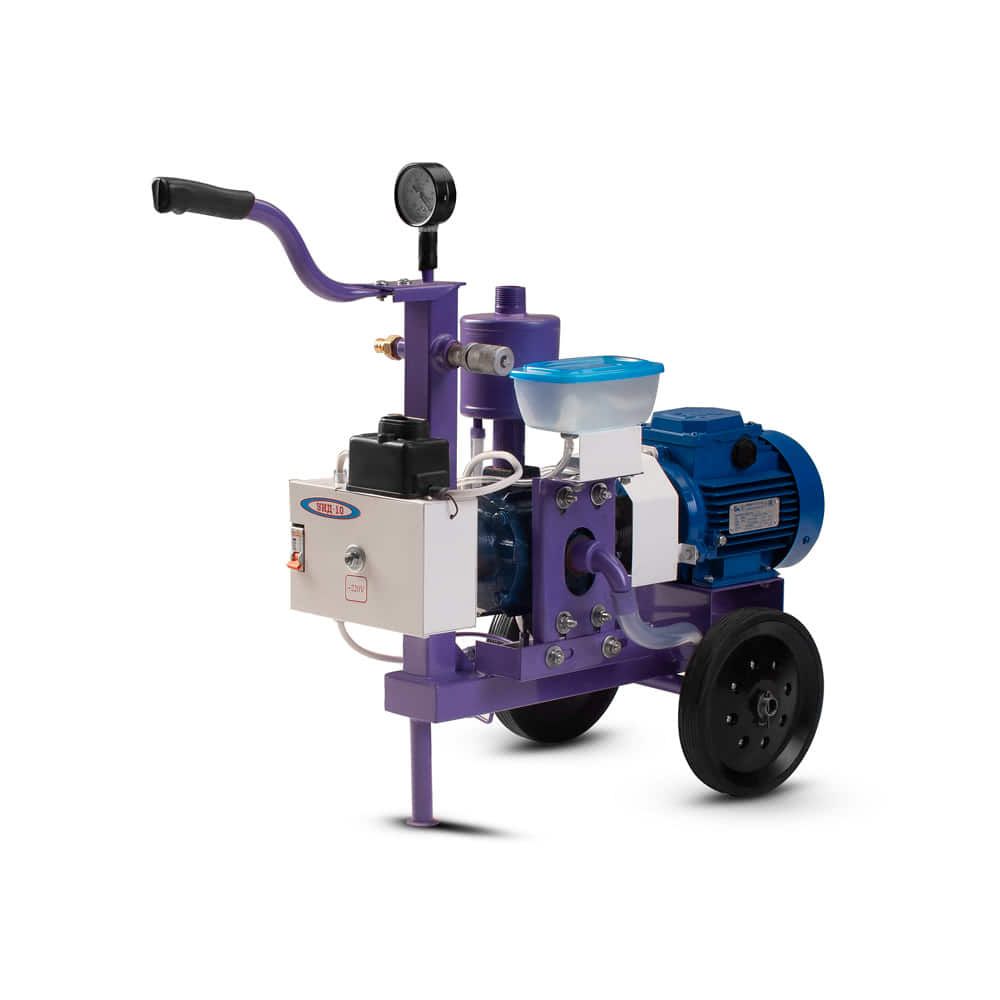

Особливості конструкції силового агрегату

Установка УІД-10 М-80 має модульну будову. Це означає, що основні вузли доїльної установки, а це двигун і вакуумний насос, повноцінні незалежні модулі. Якщо все таки з ладу вийшов один з них і не піддається ремонту, його можна зняти і замінити. При цьому його заміна не тягне жодних наслідків для другого основного вузла доїльної установки. Тобто навіть при серйозних поломках не знадобитися купувати нову силову установку, а це обійдеться як мінімум в два рази дешевше.

Щоб запобігти поломки через коротке замикання або перегріву, на силовий агрегат ставлять автоматичний вимикач (6 А).

Крутний момент від двигуна до вакуумного насоса передається через клиноремінну муфту. На ресивері з обсягом 2,1 л, встановлюється металевий вакуумрегулятор, який забезпечує точну настройку рівня розрідження. Скидання конденсату з ресивера здійснюється вручну. Зливати конденсат з ресивера доїльної установки "Надому" УІД-10 М80 потрібно проводити в міру інтенсивності і агресивності середовища експлуатації.

Для підвищення показників мобільності, доїльна установка "Надому" УІД-10 М80 розташована на візку.

У комплект поставки входить вакуумметр (Схема 2.5) і двометровий кабель (Схема 2.6)

Двигун

Вакуумна доїльна установка "Надому" УІД-10 М80 збирається на основі асинхронного електродвигуна потужністю 750 Вт (Схема 2.7). Він відноситься до третьої категорії розміщення електроприладів, а значить повинен використовуватися в приміщенні. Частота обертання валу двигуна - 1500 об / хв.

Щоб запобігти поломки електромотора через коротке замикання або перегріву, на силовий агрегат ставлять автоматичний вимикач (6 А) (Схема 2.8).

Насос

В доїльній установці УІД-10 М-80 використовується масляний насос. Він має закриту конструкцію, а тому ротор вакуумного насоса встановлений на свій вал, а не вал електродвигуна. Є передня і задня кришки з посадочними місцями для підшипників. Що істотно спрощує складність і вартість ремонту. У вакуумному насосі стоять 4 текстолітові лопатки 40 × 80 × 5 мм. Вони зношуються набагато менше, ніж в сухих насосах, а тому вимагають більш рідкісної заміни.

Система змащування прохідна, тобто процес змащування відбувається в один цикл. Після потрапляння масла з маслобака в патрубки і його проходження одного кола всередині насоса масло викидається в фільтр-глушником і збирається в маслозбірник. Після чого його можна повторно використовувати.

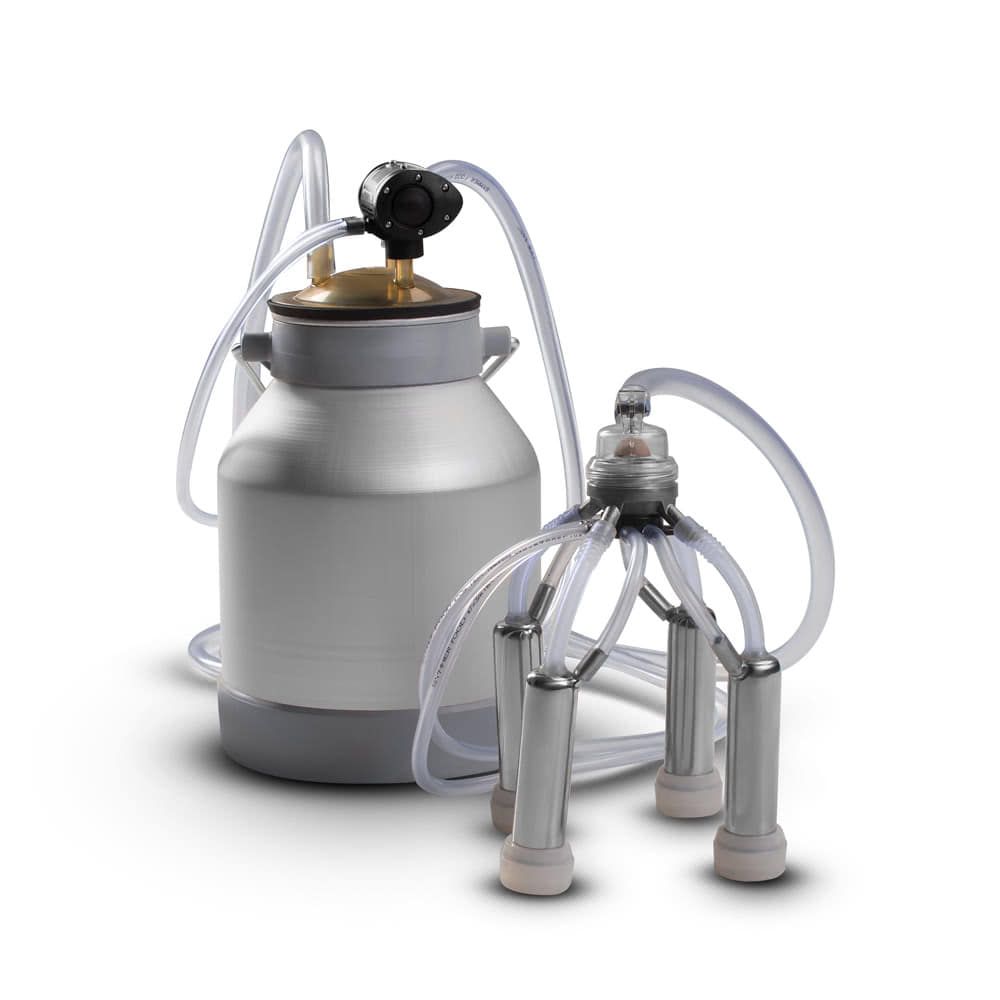

Доїльне відро

Доїльне відро в зборі «Євро 140» П - це система агрегату індивідуального доїння, яка відповідає за відбір молока. Постійний вакуум створюється силовою установкою, а в цьому вузлі відбувається його перетворення в змінний. Змінний вакуум забезпечує скорочення соскової гуми, що є основою апаратного доїння.

Доїльне відро в зборі «Євро 140» П (силікон) сумісно з вакуумними установками виробництва "Надому" (серії АІД, УІД). Також вони можуть працювати з іншими агрегатами (деталі уточнюйте при оформленні замовлення у менеджера).

Комплектація

У доїльному відрі в зборі «Євро 140» П (силікон) використовуються вітчизняні та імпортні деталі. Збирається воно за напрацюваннями турецьких доїльних апаратів, які вважаються кращими в Європі.

Комплектація доїльного відра в зборі «Євро 140» П включає:

1. алюмінієве доїльне відро на 20 л (фактична місткість 19 л);
2. самопритискну кришку (пластик);
3. регульований пульсатор для попарного доїння (співвідношення тактів 60х40);
4. колектор 140 см³ (підстава - алюміній, кришка - полікарбонат);
5. нержавіючі доїльні стакани і комплект соскової гуми (силікон);
6. молочний шланг (14х5 мм) довжиною 2 метри;
7. шланг постійного (11х5 мм) і два шланга змінного (7х3 мм) вакууму по 2 м.

Шланги з силікону відмінно переносять згинання, зміни температури, не тріскаються в мороз. За ними просто доглядати: за допомогою йоржиків їх мити потрібно 1-2 рази в тиждень.

Особливості

Попарне доїння

Доїльне відро в зборі для корів «Євро 140» П (силікон) працює за попарною схемою, коли одночасно молоко відбирається тільки з 2 сосків. Це максимально наближене до ручного доїння. Комфортніше відчувати себе твариною допомагає також соскова гума з силікону.

Для цього використовується настроюваний пульсатор асинхронного типу. Попарне скорочення здійснюється за допомогою розподільника з шістьма виходами. Розподільник і пульсатор з'єднують 2 шланга.

Колекторна система збору молока

Павук - це вузол, який складається з доїльних стаканів, соскової гуми, розподільника вакууму і колектора. Колектор на 140 см³ з основою з алюмінію і кришкою з прозорого полікарбонату. Він розрахований на доїння корів з продуктивністю до 30 л / день. Прозора кришка дозволяє визначити час для відключення агрегату.

Доїльні стакани цільні. Їх роблять з нержавійки за допомогою вальцювання. Товщина металу 2 мм, що дозволяє домогтися потрібної міцності та ваги. Важкі стакани краще стимулюють припуск молока.

Соскова гума силіконова, виготовлена ​​в Туреччині. Має 2 посадочних рубця, діаметр присоски 2,5 см. Силіконова гума вимагає заміни після року використання, так як на ній утворюються мікротріщини.

Кришка доїльного відра має 3 виходи, що дозволяє розмістити шланги і пульсатор без використання трійника. Зроблена вона з полікарбонату. Притиск здійснюється за допомогою вакууму.

Купити доїльне відро «Євро 140» П в зборі можна на сайті "Надому". В інтернет-магазині ви також знайдете інше обладнання для молочного господарства. Товари доставляються по всій Україні через Укрпошту, Нову Пошту, службу АвтоЛюкс.

Рекомендації з використання

Перед включенням переконайтеся, що виставлені оптимальні показники вакуумного тиску (47-50 кПа для корів, 37-40 для кіз). Після доїння зливайте конденсат з ресивера.

Для доїння в зимовий час підготуйте неопалюване приміщення. Влітку достатньо облаштувати навіс для захисту від опадів.

Купити доїльну установку моделі УІД-10 М-80 можна на офіційному сайті "Надому". Користуйтеся інтернет-магазином "Надому" - платіть реальну ціну, а не комісійні перекупникам.
