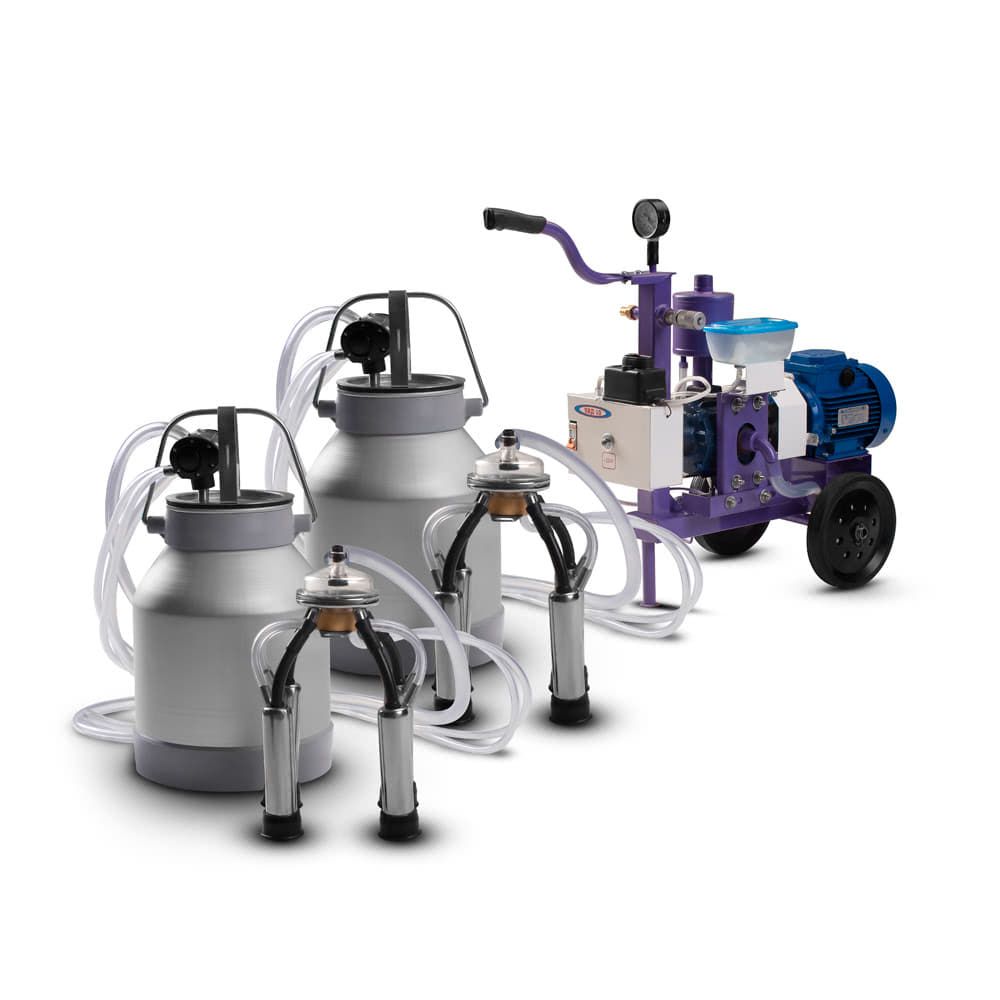

Доїльний апарат Дамілк УІД-10 М80 Євро 240 нерж Н (два відра)

Опис доїльного апарата "Надому" УІД-10 М80 "Євро 240 нерж" Н (два відра)

Доїльний апарат - один із складових агрегатів індивідуального доїння. Крім установки в його комплект входить доїльне відро і доїльний павук

Доїльний апарат "Надому" УІД-10 М80 "Євро 240 нерж" Н (два відра)- одна із складових агрегату індивідуального доїння. Крім установки в його комплект входить доїльне відро і доїльний павук

Продуктивність

Силовий агрегат "Надому" УІД-10 М80 здатний без перерви працювати 60 хвилин. Продуктивність насоса 12,6 м³ / год, що дозволяє підключити одночасно 2 лини для доїння корів або 4 - для кіз. На одну тварину витрачається 2-6 хвилин. За годину роботи з доїльною установкою УІД-10 можна подоїти до 17 корів або 80 кіз.

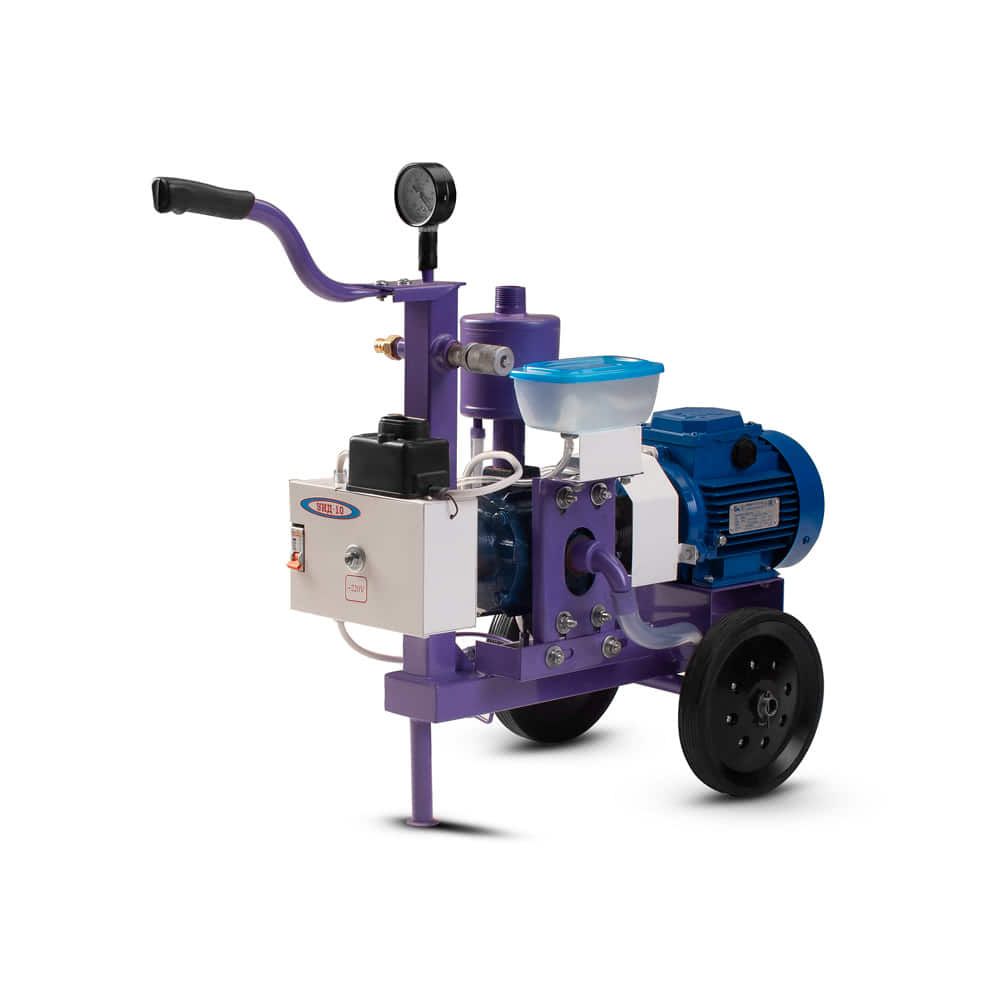

Особливості конструкції силового агрегату

Установка УІД-10 М-80 має модульну будову. Це означає, що основні вузли доїльної установки, а це двигун і вакуумний насос, повноцінні незалежні модулі. Якщо все таки з ладу вийшов один з них і не піддається ремонту, його можна зняти і замінити. При цьому його заміна не тягне жодних наслідків для другого основного вузла доїльної установки. Тобто навіть при серйозних поломках не знадобитися купувати нову силову установку, а це обійдеться як мінімум в два рази дешевше.

Щоб запобігти поломки через коротке замикання або перегріву, на силовий агрегат ставлять автоматичний вимикач (6 А).

Крутний момент від двигуна до вакуумного насоса передається через клиноремінну муфту. На ресивері з обсягом 2,1 л, встановлюється металевий вакуумрегулятор, який забезпечує точну настройку рівня розрідження. Скидання конденсату з ресивера здійснюється вручну. Зливати конденсат з ресивера доїльної установки "Надому" УІД-10 М80 потрібно проводити в міру інтенсивності і агресивності середовища експлуатації.

Для підвищення показників мобільності, доїльна установка "Надому" УІД-10 М80 розташована на візку.

У комплект поставки входить вакуумметр (Схема 2.5) і двометровий кабель (Схема 2.6)

Двигун

Вакуумна доїльна установка "Надому" УІД-10 М80 збирається на основі асинхронного електродвигуна потужністю 750 Вт (Схема 2.7). Він відноситься до третьої категорії розміщення електроприладів, а значить повинен використовуватися в приміщенні. Частота обертання валу двигуна - 1500 об / хв.

Щоб запобігти поломки електромотора через коротке замикання або перегріву, на силовий агрегат ставлять автоматичний вимикач (6 А) (Схема 2.8).

Насос

В доїльній установці УІД-10 М-80 використовується масляний насос. Він має закриту конструкцію, а тому ротор вакуумного насоса встановлений на свій вал, а не вал електродвигуна. Є передня і задня кришки з посадочними місцями для підшипників. Що істотно спрощує складність і вартість ремонту. У вакуумному насосі стоять 4 текстолітові лопатки 40 × 80 × 5 мм. Вони зношуються набагато менше, ніж в сухих насосах, а тому вимагають більш рідкісної заміни.

Система змащування прохідна, тобто процес змащування відбувається в один цикл. Після потрапляння масла з маслобака в патрубки і його проходження одного кола всередині насоса масло викидається в фільтр-глушником і збирається в маслозбірник. Після чого його можна повторно використовувати.

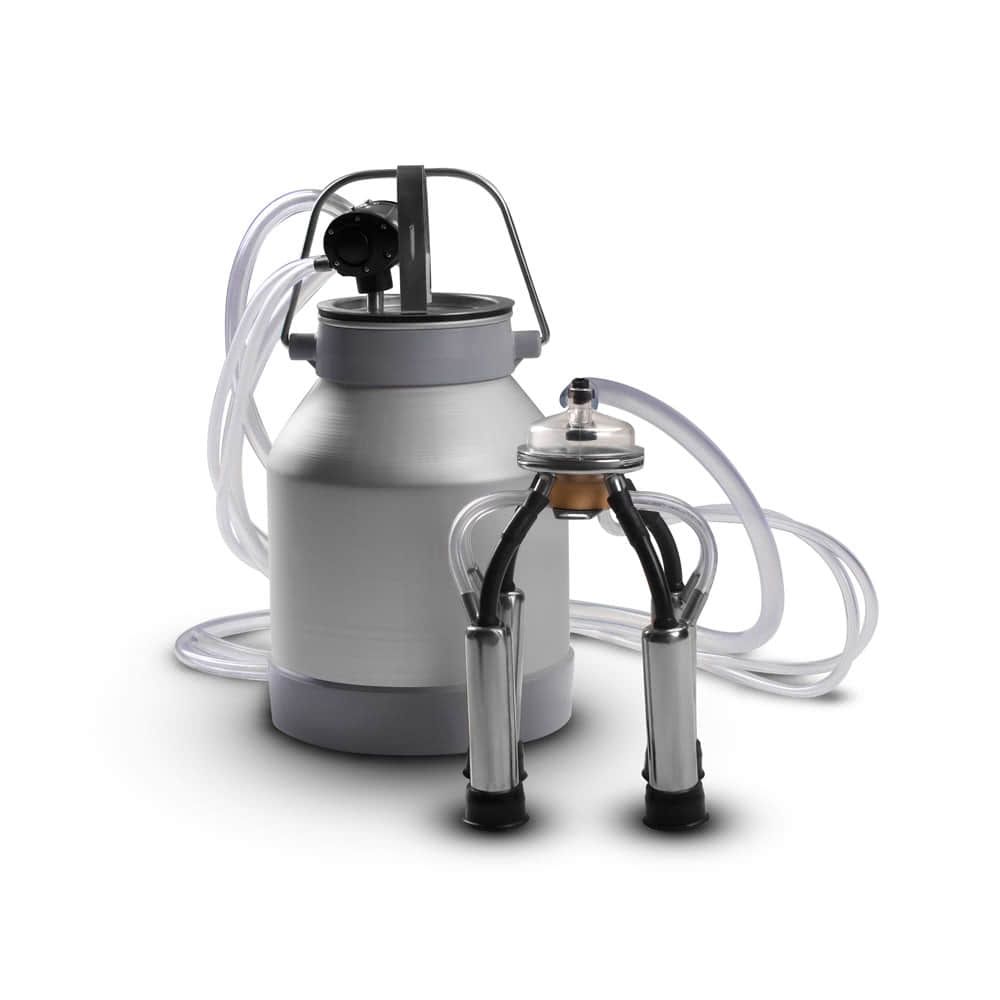

Доїльне відро

«Євро 240 нерж» Н - це комплектація доїльного відра в зборі, що випускається "Надому". Вона створена для використання з вакуумними установками АІД та УІД. При цьому модель «Євро 240 нерж» Н сумісна з установками й від інших виробників.

Доїльне відро в зборі призначене для доїння корів, і тому використовуються відповідні доїльні стакани та соскова гума.

Комплектація

Доїльне відро в зборі «Євро 240 нерж» Н включає:

1. бідон для молока на 20 л з алюмінію;
2. кришка з нержавіючої сталі з механічним притиском;
3. пульсатор для попарного доїння (Туреччина);
4. колектор об'ємом 240 см³ (Білорусь);
5. нержавіючі стакани з каучуковою сосковою гумою;
6. молочний шланг 14х5 мм довжиною 2 м;
7. один шланг постійного 11х5 мм і два перемінного 7х3 мм вакууму (по 2 м).

У доїльному відрі в зборі «Євро 240 нерж» Н використовуються силіконові шланги, адже вони добре переносять вплив механічних та термічних подразників, безпечні, і за ними легко доглядати. Довжина шланга постійного вакууму становить 2 метри, але може бути збільшена.

Особливості

Система попарного доїння

Турецький колектор, який можна самостійно налаштувати, змушує скорочуватися соскову гуму попарно. Тобто молоко одночасно забирається з двох сосків, а не з усіх.

Попарний пульсатор (1) встановлюється на кришку бідона. До нього під’єднано два шланги (2) перемінного вакууму (діаметр 7 мм, товщина стінок 3 мм). Вони потрібні для з'єднання з розподільником (3), який встановлено на колекторі

Доїльний павук

Молоко з доїльних стаканів потрапляє в колектор, і далі по молочному шлангу в бідон. У доїльному відрі в зборі «Євро 240 нерж» Н закріплено колектор об'ємом 240 см³. Його кришка зроблена з поліпропілену, а основа - з нержавіючої сталі. Колектор підходить для корів, які дають більше ніж 30 л молока на добу.

Стакани виготовляються методом вальцювання. Вони зроблені з нержавіючої сталі товщиною 2 мм. Завдяки своїй вазі вони впливають на соски з потрібною силою, що стимулює припуск молока.

Використовується соскова гума з підвищеним вмістом каучуку. Після півроку роботи вона зношується, і її потрібно замінити. На нижній частині соскової гуми розташовано три посадочних рубці необхідних для її підтяжки. Періодична підтяжка потрібна для більш щільного прилягання соскової гуми до самих сосків.

Нержавіюча кришка оснащена механічним притиском. На ній знаходиться 3 штуцери. Шланги та пульсатор можна надіти на окремі виходи, а тому не доведеться встановлювати трійник.

Купити доїльне відро в зборі «Євро 240 нерж» Н можна на офіційному сайті "Надому". В інтернет-магазині "Надому" продається обладнання для машинного доїння від виробника. Доставка відбувається по всій Україні.

Рекомендації з використання

Перед включенням переконайтеся, що виставлені оптимальні показники вакуумного тиску (47-50 кПа для корів, 37-40 для кіз). Після доїння зливайте конденсат з ресивера.

Для доїння в зимовий час підготуйте неопалюване приміщення. Влітку достатньо облаштувати навіс для захисту від опадів.

Купити доїльну установку моделі УІД-10 М-80 можна на офіційному сайті "Надому". Користуйтеся інтернет-магазином "Надому" - платіть реальну ціну, а не комісійні перекупникам.
