Доїльний апарат Дамілк УІД-10 С80 Євро 240 нерж Н

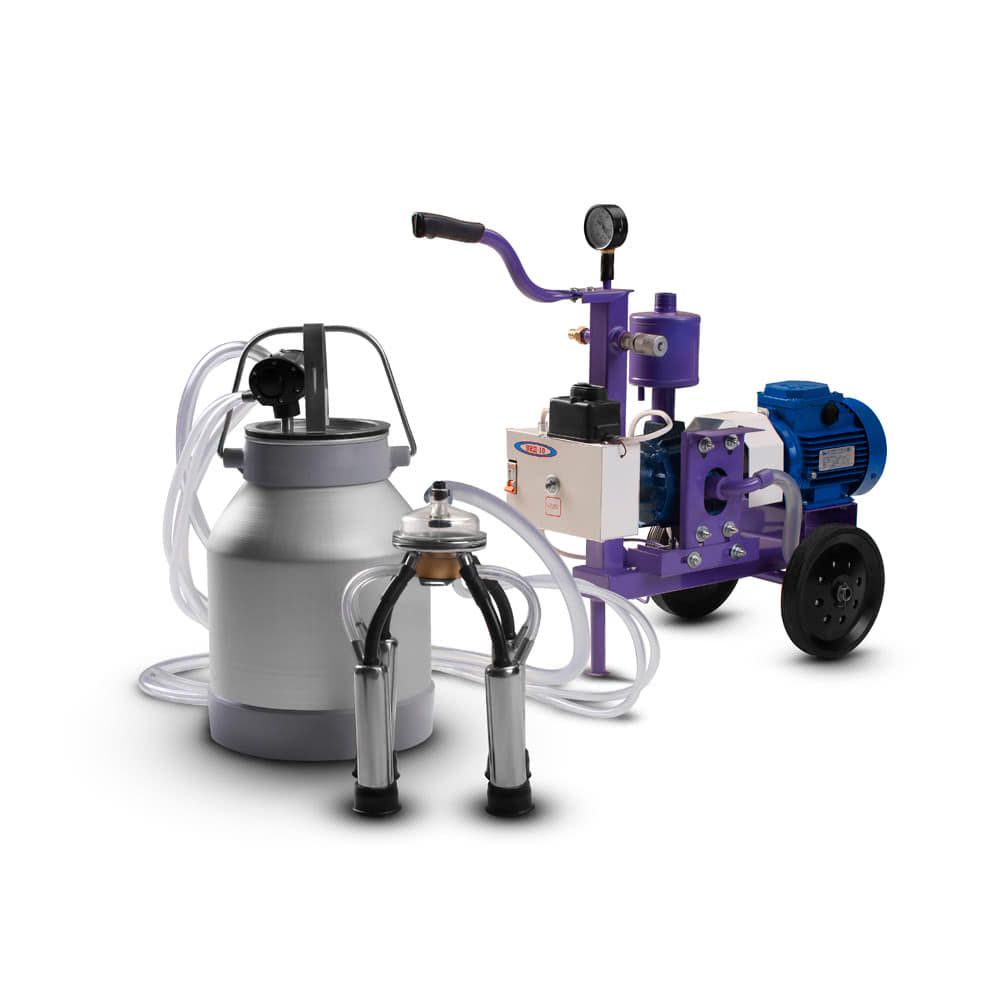

Опис доїльного апарата "Надому" УІД-10 С80 "Євро 240 нерж" Н

Вакуумна доїльна установка УІД-10 С80 (Схема 1.1) - це частина доїльного апарату, яка відповідає за створення вакууму. Вона може комплектуватися підвісним обладнанням для великої та дрібної рогатої худоби.

Пристрій підходить для молочних господарств і невеликих ферм. За годину роботи з його допомогою можна подоїти до 17 корів або 80 кіз.Частинами доїльного апарату також є бідон для збору молока (Схема 1.2) і павук системи "Майга" (Схема 1.3). Вони не входять в комплект поставки.

Продуктивність

Таблиця 1 З вакуумною установкою "Надому" УІД-10 С80 на доїння однієї корови витрачається 6-7 хвилин, кози - 2-3 хвилини. Продуктивність 12,6 м³ / год дозволяє підключити додаткові лінії доїння.Після 60 хвилин роботи необхідно робити перерву. Перевищення рекомендованого часу безперервної роботи може привести до поломки.

Особливості конструкції силового агрегату

Будова силового агрегату модульна (Схема 2.1), тобто двигун і насос з'єднані клиноремінною муфтою (Схема 2.2), а не напряму.Обладнання збирається на металевому каркасі (Схема 2.4). Він оснащений колесами і відноситься до пересувного типу. Складається силовий агрегат з: двигуна, насоса і ресивера (Схема 2.3). Для настройки розрідження використовується металевий регулятор вакууму. У комплекті поставки йде вакуумметр (Схема 2.5), який потрібен для відстеження тиску.На доїльній установці "Надому" УІД-10 С80 стоїть ручний клапан для скидання конденсату. Для захисту від перепадів напруги використовується автоматичний вимикач на 6 А (Схема 2.8). При необхідності можна поставити блок захисту від вологи.

ДвигунПотужність двигуна (Схема 2.7) доїльної вакуумної установки "Надому" УІД-10 С80 - 750 Вт. Електроживлення надходить по кабелю довжиною 2 м (Схема 2.6). Підключається двигун до стандартної мережі з напругою 220 В.Частота обертання валу - 1500 об / хв.Двигун відноситься до 3 категорії розміщення електроприладів, тобто повинен використовуватися в приміщенні. Влітку для використання доїльної установки УІД-10 С80 можна обладнати навіс для захисту від опадів.

Насос

Вакуумний насос має продуктивність 12,6 м³ / год. Усередині стоять графітові лопатки розміром 40 × 80 × 5 мм.
Насос відноситься до сухого типу і має закриту конструкцію (Схема 3.1). Сухі насоси не використовують мастила, що позначається на зносі пластин. Він відбувається швидше, а значить частіше потрібна заміна графітових лопаток.Насос являє собою окремий модуль: ротор має власний вал (Схема 3.2), а не встановлюється на вал двигуна. У кришці (Схема 3.3) ставляться підшипники, в яких обертається вал.

Доїльне відро

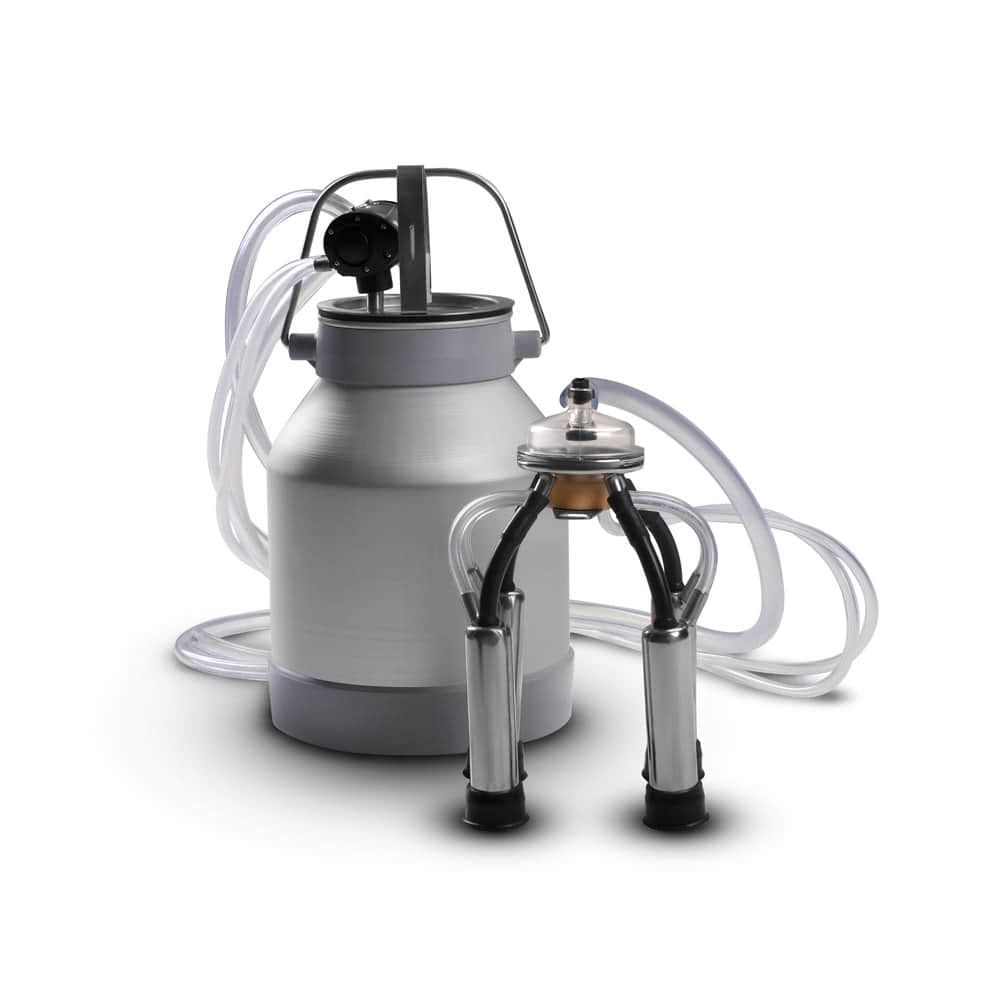

«Євро 240 нерж» Н - це комплектація доїльного відра в зборі, що випускається "Надому". Вона створена для використання з вакуумними установками АІД та УІД. При цьому модель «Євро 240 нерж» Н сумісна з установками й від інших виробників.

Доїльне відро в зборі призначене для доїння корів, і тому використовуються відповідні доїльні стакани та соскова гума.

Комплектація

Доїльне відро в зборі «Євро 240 нерж» Н включає:

1. бідон для молока на 20 л з алюмінію;
2. кришка з нержавіючої сталі з механічним притиском;
3. пульсатор для попарного доїння (Туреччина);
4. колектор об'ємом 240 см³ (Білорусь);
5. нержавіючі стакани з каучуковою сосковою гумою;
6. молочний шланг 14х5 мм довжиною 2 м;
7. один шланг постійного 11х5 мм і два перемінного 7х3 мм вакууму (по 2 м).

У доїльному відрі в зборі «Євро 240 нерж» Н використовуються силіконові шланги, адже вони добре переносять вплив механічних та термічних подразників, безпечні, і за ними легко доглядати. Довжина шланга постійного вакууму становить 2 метри, але може бути збільшена.

Особливості

Система попарного доїння

Турецький колектор, який можна самостійно налаштувати, змушує скорочуватися соскову гуму попарно. Тобто молоко одночасно забирається з двох сосків, а не з усіх.

Попарний пульсатор (1) встановлюється на кришку бідона. До нього під’єднано два шланги (2) перемінного вакууму (діаметр 7 мм, товщина стінок 3 мм). Вони потрібні для з'єднання з розподільником (3), який встановлено на колекторі.

Доїльний павук

Молоко з доїльних стаканів потрапляє в колектор, і далі по молочному шлангу в бідон. У доїльному відрі в зборі «Євро 240 нерж» Н закріплено колектор об'ємом 240 см³. Його кришка зроблена з поліпропілену, а основа - з нержавіючої сталі. Колектор підходить для корів, які дають більше ніж 30 л молока на добу.

Стакани виготовляються методом вальцювання. Вони зроблені з нержавіючої сталі товщиною 2 мм. Завдяки своїй вазі вони впливають на соски з потрібною силою, що стимулює припуск молока.

Використовується соскова гума з підвищеним вмістом каучуку. Після півроку роботи вона зношується, і її потрібно замінити. На нижній частині соскової гуми розташовано три посадочних рубці необхідних для її підтяжки. Періодична підтяжка потрібна для більш щільного прилягання соскової гуми до самих сосків.

Нержавіюча кришка оснащена механічним притиском. На ній знаходиться 3 штуцери. Шланги та пульсатор можна надіти на окремі виходи, а тому не доведеться встановлювати трійник.

Купити доїльне відро в зборі «Євро 240 нерж» Н можна на офіційному сайті "Надому". В інтернет-магазині "Надому" продається обладнання для машинного доїння від виробника. Доставка відбувається по всій Україні.

Рекомендації з використання

Доїльна установка УІД-10 С80 може використовуватися в широкому температурному діапазоні. Перед запуском перевіряйте дроти і двигун на наявність конденсату. Краплі води на цих вузлах можуть призвести до короткого замикання.

Після кожного використання зливайте з ресивера вологу.Купити доїльну установку УІД-10 С80 можна в інтернет-магазині "Надому". Ви отримаєте гарантійний талон і можливість звернутися в наш сервісний центр. Магазин "Надому" доставляє замовлення по всій Україні, а тому замовлення можна зробити з будь-якого міста.
