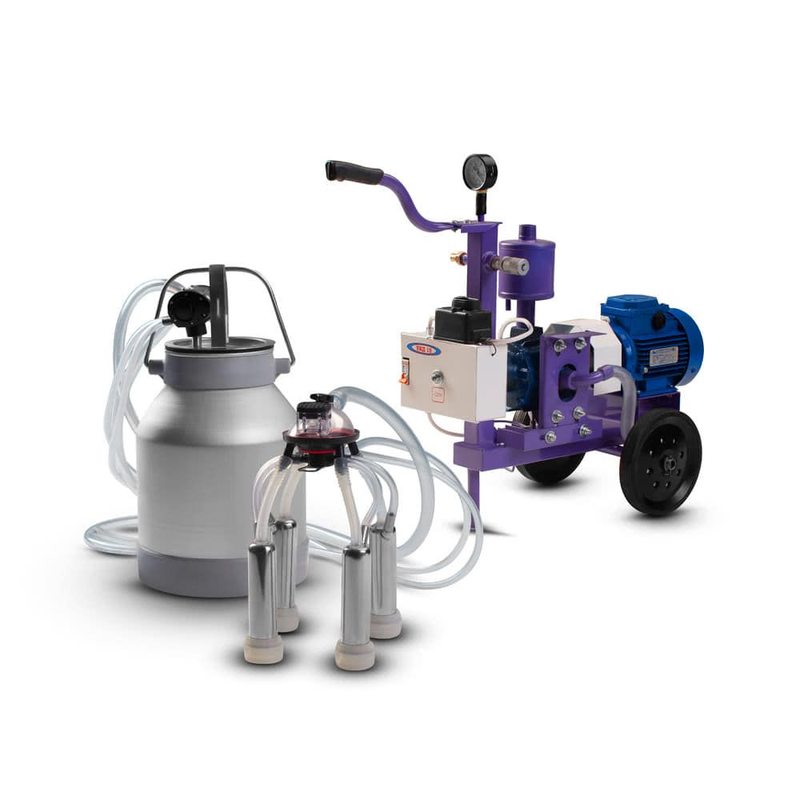

Доїльний апарат Дамілк УІД-10 С80 Євро 240-оригінал (Силікон) Н

Опис доїльного апарата "Надому" УІД-10 С80 "Євро 240-оригінал" (Силікон) Н

Вакуумна доїльна установка УІД-10 С80 (Схема 1.1) - це частина доїльного апарату, яка відповідає за створення вакууму. Вона може комплектуватися підвісним обладнанням для великої та дрібної рогатої худоби.

Пристрій підходить для молочних господарств і невеликих ферм. За годину роботи з його допомогою можна подоїти до 17 корів або 80 кіз.Частинами доїльного апарату також є бідон для збору молока (Схема 1.2) і павук системи "Майга" (Схема 1.3). Вони не входять в комплект поставки.

Продуктивність

Таблиця 1 З вакуумною установкою "Надому" УІД-10 С80 на доїння однієї корови витрачається 6-7 хвилин, кози - 2-3 хвилини. Продуктивність 12,6 м³ / год дозволяє підключити додаткові лінії доїння.Після 60 хвилин роботи необхідно робити перерву. Перевищення рекомендованого часу безперервної роботи може привести до поломки.

Особливості конструкції силового агрегату

Будова силового агрегату модульна (Схема 2.1), тобто двигун і насос з'єднані клиноремінною муфтою (Схема 2.2), а не напряму.Обладнання збирається на металевому каркасі (Схема 2.4). Він оснащений колесами і відноситься до пересувного типу. Складається силовий агрегат з: двигуна, насоса і ресивера (Схема 2.3). Для настройки розрідження використовується металевий регулятор вакууму. У комплекті поставки йде вакуумметр (Схема 2.5), який потрібен для відстеження тиску.На доїльній установці "Надому" УІД-10 С80 стоїть ручний клапан для скидання конденсату. Для захисту від перепадів напруги використовується автоматичний вимикач на 6 А (Схема 2.8). При необхідності можна поставити блок захисту від вологи.

ДвигунПотужність двигуна (Схема 2.7) доїльної вакуумної установки "Надому" УІД-10 С80 - 750 Вт. Електроживлення надходить по кабелю довжиною 2 м (Схема 2.6). Підключається двигун до стандартної мережі з напругою 220 В.Частота обертання валу - 1500 об / хв.Двигун відноситься до 3 категорії розміщення електроприладів, тобто повинен використовуватися в приміщенні. Влітку для використання доїльної установки УІД-10 С80 можна обладнати навіс для захисту від опадів.

Насос

Вакуумний насос має продуктивність 12,6 м³ / год. Усередині стоять графітові лопатки розміром 40 × 80 × 5 мм.
Насос відноситься до сухого типу і має закриту конструкцію (Схема 3.1). Сухі насоси не використовують мастила, що позначається на зносі пластин. Він відбувається швидше, а значить частіше потрібна заміна графітових лопаток.Насос являє собою окремий модуль: ротор має власний вал (Схема 3.2), а не встановлюється на вал двигуна. У кришці (Схема 3.3) ставляться підшипники, в яких обертається вал.

Доїльне відро

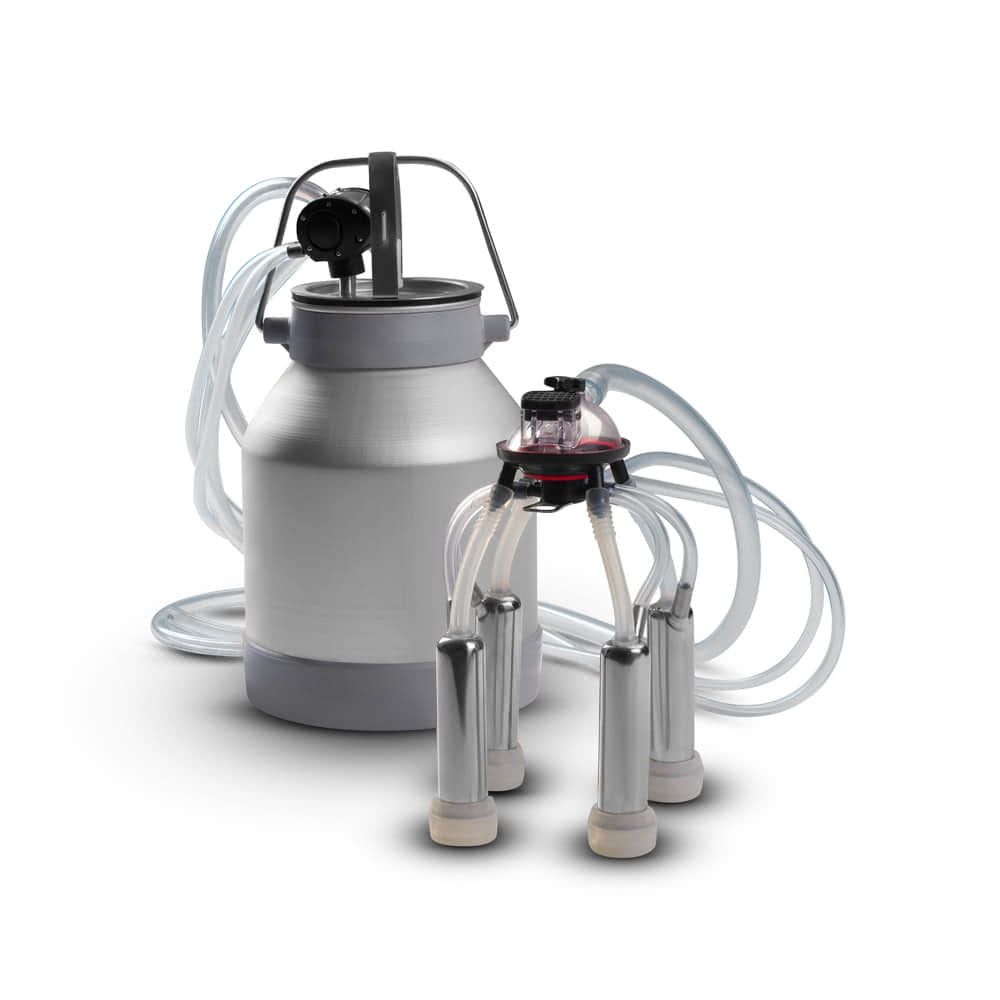

Доїльне відро в зборі «Євро 240-оригінал» (силікон) Н - це частина агрегату індивідуального доїння. Для роботи її необхідно підключити до вакуумної установки. Доїльне відро в зборі «Євро 240-оригінал» (силікон) Н створено компанією "Надому" для установок власного виробництва. При цьому воно може використовуватися з силовими агрегатами від інших виробників.

Комплектація

Доїльне відро в зборі «Євро 240-оригінал» (силікон) Н комплектується українськими та турецькими деталями. Це дозволяє отримати обладнання, яке відмінно підходить для умов нашої країни.

Доїльне відро в зборі «Євро 240-оригінал» (силікон) Н:

1. молочний бідон на 20 л (алюміній);
2. кришка ємності для молока нержавіюча з механічним притиском;
3. попарний пульсатор (співвідношення тактів 60х40);
4. колектор (обсяг 240 см³);
5. нержавіючі стакани з силіконовою сосковою гумою;
6. молочний шланг 14х5 мм довжиною 2 м;
7. шланг постійного 11х5 мм і 2 шланга змінного 7х3 мм вакууму (по 2 м).

Всі шланги роблять з силікону. Завдяки цьому вони не тріскаються, легко гнуться і миються. Силіконові шланги не виділяють шкідливих речовин, а тому підходять для роботи з молоком.

Особливості

Система попарного доїння

Попарно система доїння передбачає почерговий масаж лівої і правої частки молочної залози на відміну від синхронної, в якій здійснюється одночасний масаж чотирьох сосків одночасно. Завдяки такій системі неодноразово спостерігався більш інтенсивний припуск молока. Попарні пульсатори (1), які використовуються в доїльному відрі в зборі для корів «Євро 240-оригінал» (силікон) Н, випускаються в Туреччині. За допомогою шлангів змінного вакууму (2) пульсатор з'єднуються з розподільником. Використовується розподільник для попарного доїння з 6 виходами.

Павук системи «Майга»

Доїльне відро в зборі «Євро 240-оригінал» (силікон) Н має колекторну систему збору молока. Колектор також виробляється в Туреччині. Його об’єм - 240 см³, а тому він підходить для доїння продуктивних корів, які дають понад 30 л молока.

Стакани цієї моделі роблять з нержавійки. При цьому застосовується технологія вальцювання. Завдяки цьому стакан виходить цілісним, що підвищує до корозії в порівнянні з розбірними і звареними стаканами. Товщина стінок становить 2 мм, що говорить про гарний питомій вазі.

Силіконова соскова гума може використовуватися до 1 року. Це в два рази більше, ніж термін експлуатації каучукової. Також великою перевагою соскової гуми з силікону є її еластичність, і структура пір, що запобігає утворенню колоній бактерій.

У доїльному відрі в зборі «Євро 240-оригінал» (силікон) Н стоїть нержавіюча кришка з механічним притиском. На ній 3 штуцера, завдяки чому можна підключити шланг постійного вакууму і пульсатор окремо.

Якщо ви хочете купити доїльне відро в зборі «Євро 240-оригінал» (силікон) Н без посередників, то вибирайте інтернет-магазин "Надому". На офіційному сайті "Надому" ви можете купити молочне обладнання у виробника. Доставка відбувається по всій Україні.

Рекомендації з використання

Доїльна установка УІД-10 С80 може використовуватися в широкому температурному діапазоні. Перед запуском перевіряйте дроти і двигун на наявність конденсату. Краплі води на цих вузлах можуть призвести до короткого замикання.

Після кожного використання зливайте з ресивера вологу.Купити доїльну установку УІД-10 С80 можна в інтернет-магазині "Надому". Ви отримаєте гарантійний талон і можливість звернутися в наш сервісний центр. Магазин "Надому" доставляє замовлення по всій Україні, а тому замовлення можна зробити з будь-якого міста.
