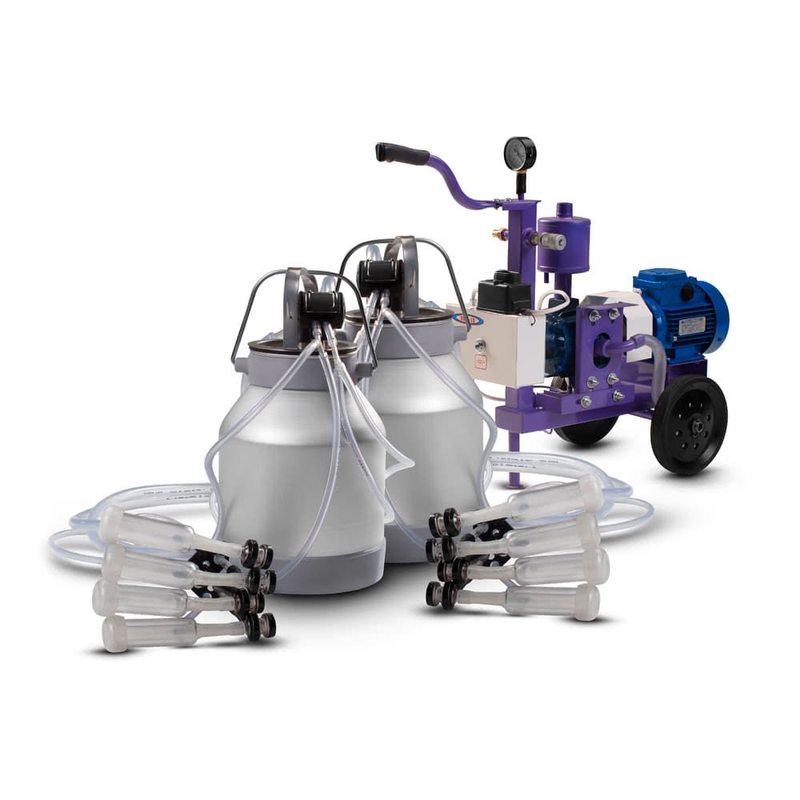

Доїльний апарат Дамілк УІД-10 С80 Коза (Євро) 1/2 Н (два відра)

Опис доїльного апарата "Надому" УІД-10 С80 "Коза" (Євро) 1/2 Н (два відра)

Вакуумна доїльна установка УІД-10 С80 (Схема 1.1) - це частина доїльного апарату, яка відповідає за створення вакууму. Вона може комплектуватися підвісним обладнанням для великої та дрібної рогатої худоби. Пристрій підходить для молочних господарств і невеликих ферм. За годину роботи з його допомогою можна подоїти до 17 корів або 80 кіз.Частинами доїльного апарату також є бідон для збору молока (Схема 1.2) і павук системи "Майга" (Схема 1.3). Вони не входять в комплект поставки.

Продуктивність

З вакуумною установкою "Надому" УІД-10 С80 на доїння однієї корови витрачається 6-7 хвилин, кози - 2-3 хвилини. Продуктивність 12,6 м³ / год дозволяє підключити додаткові лінії доїння.Після 60 хвилин роботи необхідно робити перерву. Перевищення рекомендованого часу безперервної роботи може привести до поломки.

Особливості конструкції силового агрегату

Будова силового агрегату модульна (Схема 2.1), тобто двигун і насос з'єднані клиноремінною муфтою (Схема 2.2), а не напряму.Обладнання збирається на металевому каркасі (Схема 2.4). Він оснащений колесами і відноситься до пересувного типу. Складається силовий агрегат з: двигуна, насоса і ресивера (Схема 2.3). Для настройки розрідження використовується металевий регулятор вакууму. У комплекті поставки йде вакуумметр (Схема 2.5), який потрібен для відстеження тиску.На доїльній установці "Надому" УІД-10 С80 стоїть ручний клапан для скидання конденсату. Для захисту від перепадів напруги використовується автоматичний вимикач на 6 А (Схема 2.8). При необхідності можна поставити блок захисту від вологи.

Двигун

Потужність двигуна (Схема 2.7) доїльної вакуумної установки "Надому" УІД-10 С80 - 750 Вт. Електроживлення надходить по кабелю довжиною 2 м (Схема 2.6). Підключається двигун до стандартної мережі з напругою 220 В.Частота обертання валу - 1500 об / хв.Двигун відноситься до 3 категорії розміщення електроприладів, тобто повинен використовуватися в приміщенні. Влітку для використання доїльної установки УІД-10 С80 можна обладнати навіс для захисту від опадів.

Насос

Вакуумний насос має продуктивність 12,6 м³ / год. Усередині стоять графітові лопатки розміром 40 × 80 × 5 мм.Насос відноситься до сухого типу і має закриту конструкцію (Схема 3.1). Сухі насоси не використовують мастила, що позначається на зносі пластин. Він відбувається швидше, а значить частіше потрібна заміна графітових лопаток.Насос являє собою окремий модуль: ротор має власний вал (Схема 3.2), а не встановлюється на вал двигуна. У кришці (Схема 3.3) ставляться підшипники, в яких обертається вал.

Доїльне відро

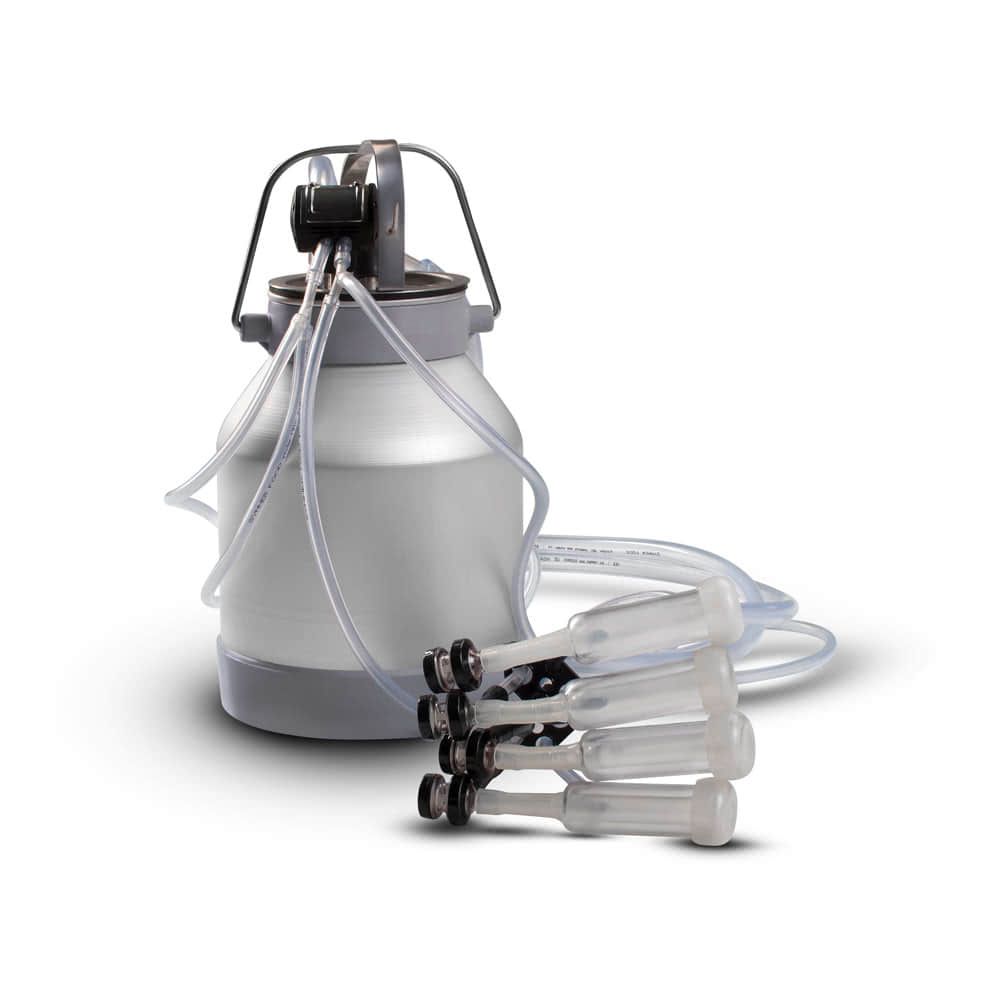

«Коза» (Євро) 1/2 Н - це модель доїльного відра в зборі, яка оснащується пульсатором для почергового доїння. У комплекті подвійний набір підвісного обладнання, а збір молока відбувається в одну ємність.

Доїльне відро в зборі призначене для використання з силовими агрегатами (двигун + вакуумний насос) від "Надому". Сумісність з установками інших виробників уточнюйте у менеджера інтернет-магазину.

Комплектація

У комплект доїльного відра в зборі «Коза» (Євро) 1/2 П входить:

1. бідон для молока (алюміній) об’ємом 20 л;
2. нержавіюча кришка (3 виходи);
3. асинхронний пульсатор з можливістю налаштування;
4. пластикові доїльні стакани та силіконова соскова гума (подвійний комплект);
5. 2 молочних шланги 14х5 мм;
6. шланг постійного вакууму 11х5 мм; 4 шланги перемінного вакууму 7х3 мм.

Шланги зроблені з силікону. За ними легко доглядати, вони не тріскаються при низьких температурах. Стандартна довжина шланга постійного вакууму становить 2 метри. При необхідності її можна збільшити, щоб прибрати гучну вакуумну установку подалі від кіз.

Особливості

Система почергового доїння

При почерговому доїнні молоко відбирається спочатку з правої, а потім з лівої частини вимені. Організована така система доїння за допомогою асинхронного пульсатора, який виробляється в Туреччині.

До кожного доїльного стакана під’єднано шланг перемінного вакууму. Для під’єднання шлангів (всього 4 шт.) до пульсатора використовують трійники.

Доїльний павук

Система збору молока безколекторна. Доїльні стакани з'єднані з молочним шлангом безпосередньо, без додаткових вузлів. По ньому молоко потрапляє в бідон (збір відбувається в одну ємність). Від кожного набору доїльних стаканів йде окремий шланг.

У доїльному відрі в зборі «Коза» (Євро) 1/2 Н використовуються стакани з пластику. Застосовується полікарбонат, оскільки він поєднує в собі міцність і легкість (для вимені кози не потрібен вплив значної ваги).

Соскова гума зроблена з силікону. Завдяки цьому вона має підвищену зносостійкість (заміна - 1 раз на рік). Посадковий рубець один, тобто гуму не потрібно підтягувати з плином часу.

Нержавіюча кришка має механічний притискний механізм. Завдяки цьому можна самостійно обирати силу притиску, що впливає на довговічність ущільнювача кришки. На ній передбачено 3 штуцери: окремі для постійного вакууму, молока і пульсатора.

В інтернет-магазині "Надому" можна купити доїльне відро для кіз в зборі «Коза» (Євро) 1/2 П або іншої моделі. На сайті є молочне устаткування виробництва "Надому" і від інших компаній. В інтернет-магазині можна купити витратні матеріали, комплектуючі та запчастини до агрегатів індивідуального доїння.

Рекомендації з використання

Доїльна установка УІД-10 С80 може використовуватися в широкому температурному діапазоні. Перед запуском перевіряйте дроти і двигун на наявність конденсату. Краплі води на цих вузлах можуть призвести до короткого замикання. Після кожного використання зливайте з ресивера вологу.Купити доїльну установку УІД-10 С80 можна в інтернет-магазині "Надому". Ви отримаєте гарантійний талон і можливість звернутися в наш сервісний центр. Магазин "Надому" доставляє замовлення по всій Україні, а тому замовлення можна зробити з будь-якого міста.
