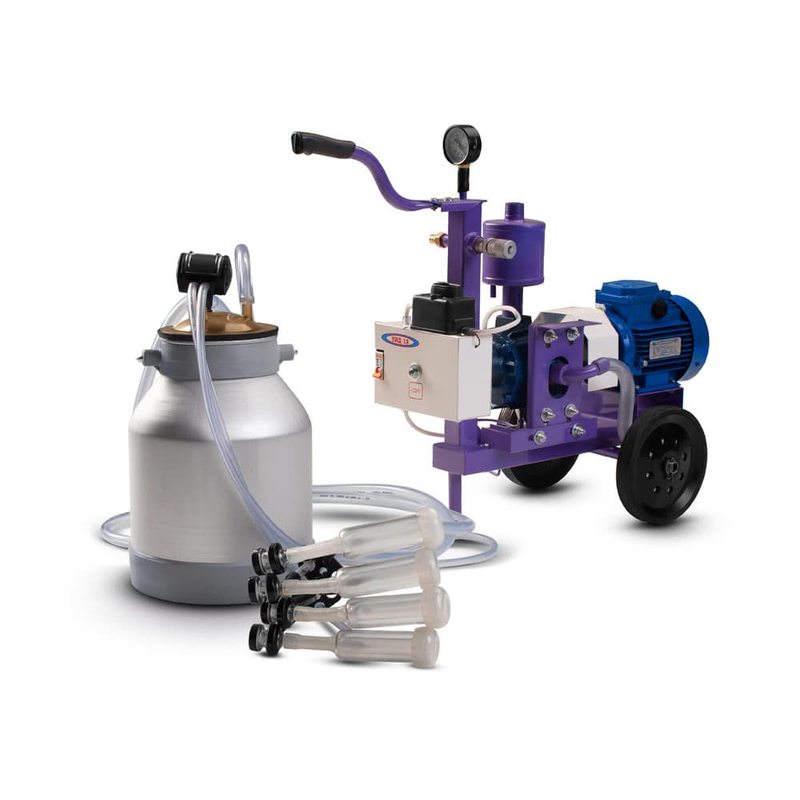

Доїльний апарат Дамілк УІД-10 С80 Коза (Синхронна) 1/2 П

Опис доїльного апарата"Надому" УІД-10 С80 "Коза" (Синхронна) 1/2 П

Вакуумна доїльна установка УІД-10 С80 (Схема 1.1) - це частина доїльного апарату, яка відповідає за створення вакууму. Вона може комплектуватися підвісним обладнанням для великої та дрібної рогатої худоби. Пристрій підходить для молочних господарств і невеликих ферм. За годину роботи з його допомогою можна подоїти до 17 корів або 80 кіз.Частинами доїльного апарату також є бідон для збору молока (Схема 1.2) і павук системи "Майга" (Схема 1.3). Вони не входять в комплект поставки.

Продуктивність

З вакуумною установкою "Надому" УІД-10 С80 на доїння однієї корови витрачається 6-7 хвилин, кози - 2-3 хвилини. Продуктивність 12,6 м³ / год дозволяє підключити додаткові лінії доїння.Після 60 хвилин роботи необхідно робити перерву. Перевищення рекомендованого часу безперервної роботи може привести до поломки.

Особливості конструкції силового агрегату

Будова силового агрегату модульна (Схема 2.1), тобто двигун і насос з'єднані клиноремінною муфтою (Схема 2.2), а не напряму.Обладнання збирається на металевому каркасі (Схема 2.4). Він оснащений колесами і відноситься до пересувного типу. Складається силовий агрегат з: двигуна, насоса і ресивера (Схема 2.3). Для настройки розрідження використовується металевий регулятор вакууму. У комплекті поставки йде вакуумметр (Схема 2.5), який потрібен для відстеження тиску.На доїльній установці "Надому" УІД-10 С80 стоїть ручний клапан для скидання конденсату. Для захисту від перепадів напруги використовується автоматичний вимикач на 6 А (Схема 2.8). При необхідності можна поставити блок захисту від вологи.

Двигун

Потужність двигуна (Схема 2.7) доїльної вакуумної установки "Надому" УІД-10 С80 - 750 Вт. Електроживлення надходить по кабелю довжиною 2 м (Схема 2.6). Підключається двигун до стандартної мережі з напругою 220 В.Частота обертання валу - 1500 об / хв.Двигун відноситься до 3 категорії розміщення електроприладів, тобто повинен використовуватися в приміщенні. Влітку для використання доїльної установки УІД-10 С80 можна обладнати навіс для захисту від опадів.

Насос

Вакуумний насос має продуктивність 12,6 м³ / год. Усередині стоять графітові лопатки розміром 40 × 80 × 5 мм.Насос відноситься до сухого типу і має закриту конструкцію (Схема 3.1). Сухі насоси не використовують мастила, що позначається на зносі пластин. Він відбувається швидше, а значить частіше потрібна заміна графітових лопаток.Насос являє собою окремий модуль: ротор має власний вал (Схема 3.2), а не встановлюється на вал двигуна. У кришці (Схема 3.3) ставляться підшипники, в яких обертається вал.

Доїльне відро

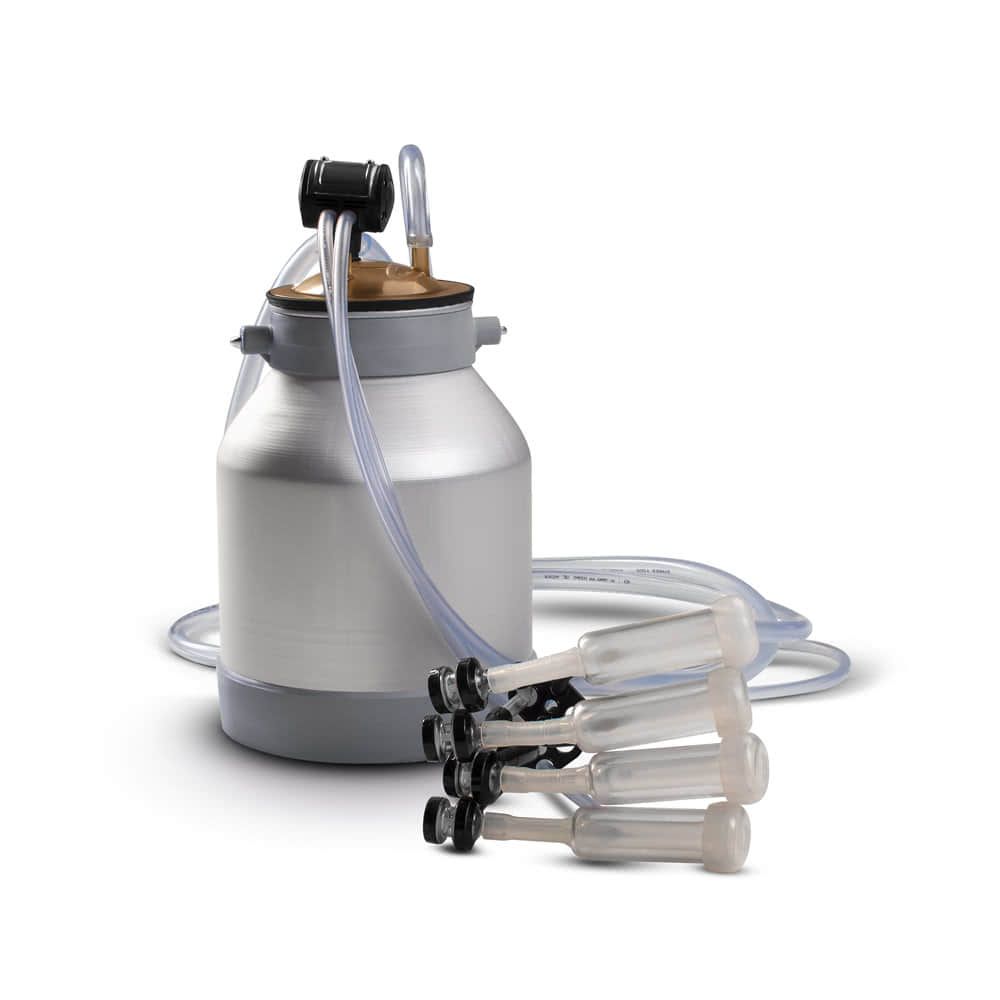

«Коза» (Синхронна) 1/2 Н - це доїльне відро в зборі, яке комплектується імпортними вузлами (стакани, соскова гума). Вони виробляються в Туреччині, яка вважається одним з лідерів в Європі по виробництву доїльного обладнання.

Доїльне відро в зборі «Коза» (Синхронна) 1/2 Н призначене для одночасного доїння двох кіз. Воно сумісне з багатьма вакуумними установками, в тому числі АІД та УІД від "Надому".

Комплектація

У комплект доїльного відра в зборі «Коза» (Синхронна) 1/2 Н входить:

1. молочний бідон (алюміній) на 20 л (фактична місткість 19 л);
2. кришка з нержавіючої сталі (3 виходи);
3. синхронний пульсатор (співвідношення тактів 60х40);
4. доїльні стакани (пластик) та соскова гума (силікон) для доїння в 2 лінії;
5. 2 шланги (14х5 мм) для молока;
6. шланг постійного 11х5 мм і 2 шланги перемінного вакууму 7х3 мм.

Використовуються силіконові шланги, адже вони не тріскаються під час морозу або від згинання. До того ж, силікон не надає молоку ніякого присмаку або запаху, він легко миється.

Особливості

Синхронна система доїння

У доїльному відрі для кіз в зборі «Коза» (Синхронна) 1/2 Н використовується синхронний пульсатор. При синхронній системі доїння молоко одночасно забирається з усіх сосків, причому як першої, так і другої лінії доїння.

У пульсатора для одночасного доїння тільки один вихід, а тому для під’єднання шлангів змінного вакууму потрібен трійник. Іншим кінцем шланг з'єднаний з доїльними стаканами. Розподільник, як в агрегатах індивідуального доїння для корів, відсутній.

Доїльний павук

Також відсутній колектор, тобто система збору молока безколекторна. Молоко відбирається за допомогою соскової гуми, після чого зі стаканів по шлангу подається в ємність. Для збору молока використовується одна ємність для обох ліній доїння.

Доїльне відро в зборі «Коза» (Синхронна) 1/2 Н комплектується пластиковими стаканами. Вони виготовляються методом екструзії з прозорого полікарбонату. Цей матеріал робить стакани міцними, але при цьому легкими.

Силіконова соскова гума має турецьке походження. Матеріал зносостійкий, а тому заміна потрібно 1 раз на рік. За цей час в гумі з'являються мікротріщини, які служать місцем для розмноження бактерій. Тому подальше використання комплекту призведе до появи хвороб.

Кришка з нержавіючої сталі має механічний притиск, який дозволяє зменшити зношування ущільнювача. Штуцерів на нержавіючій кришці 3, тобто можна окремо під’єднати шланги та пульсатор.

Купити доїльне відро в зборі «Коза» (Синхронна) 1/2 Н можна в інтернет-магазині "Надому". Це офіційний сайт виробника, а тому ви не будете переплачувати посередникам.

Магазин "Надому" працює по всій Україні. Замовлення доставляються Новою Поштою, Укрпоштою, службою автомобільних перевезень АвтоЛюкс.

Рекомендації з використання

Доїльна установка УІД-10 С80 може використовуватися в широкому температурному діапазоні. Перед запуском перевіряйте дроти і двигун на наявність конденсату. Краплі води на цих вузлах можуть призвести до короткого замикання. Після кожного використання зливайте з ресивера вологу.Купити доїльну установку УІД-10 С80 можна в інтернет-магазині "Надому". Ви отримаєте гарантійний талон і можливість звернутися в наш сервісний центр. Магазин "Надому" доставляє замовлення по всій Україні, а тому замовлення можна зробити з будь-якого міста.
