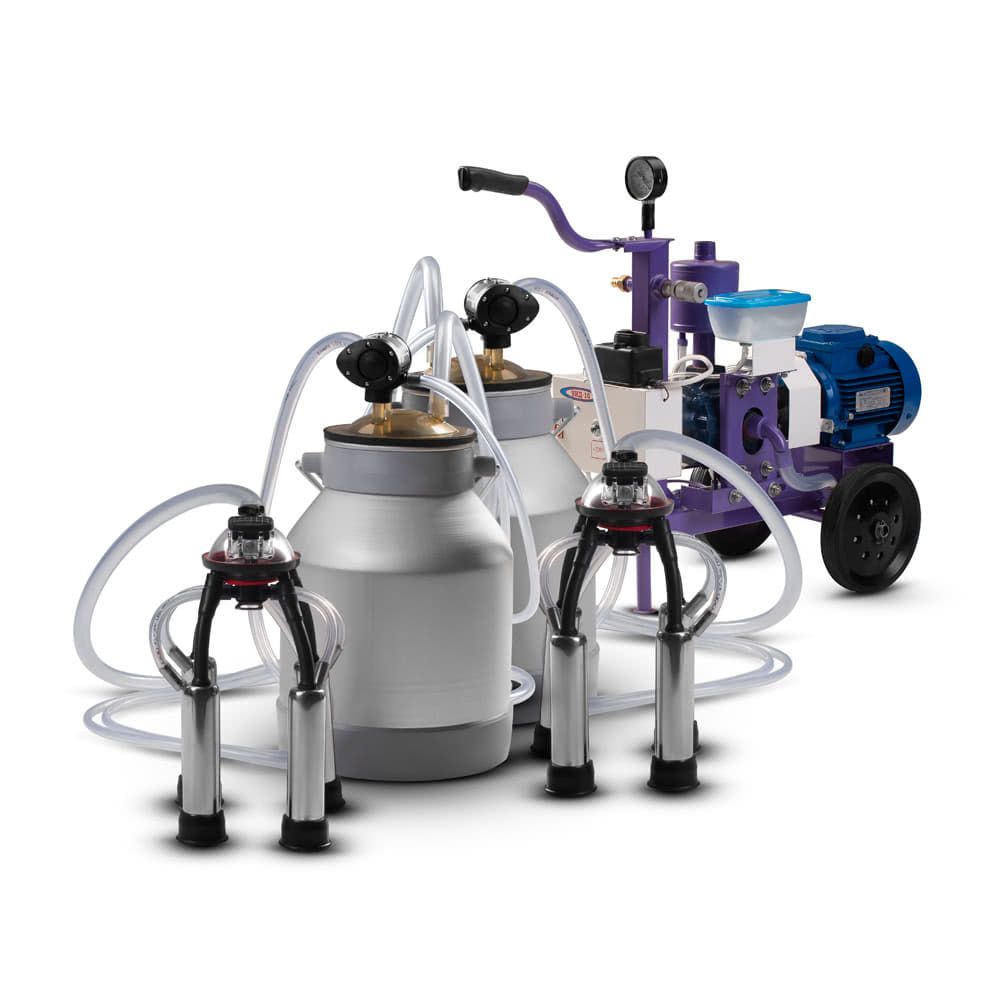

Доїльний апарат Дамілк УІД-10 М80 Євро 240-оригінал П (два відра)

Опис доїльного апарата "Надому" УІД-10 М80 "Євро 240-оригінал" П (два відра)

Доїльний апарат один із складових агрегатів індивідуального доїння. Крім установки в його комплект входить доїльне відро і доїльний павук

Доїльний апарат "Надому" УІД-10 М80 "Євро 240-оригінал" П (два відра)- одна із складових агрегату індивідуального доїння. Крім установки в його комплект входить доїльне відро і доїльний павук

Продуктивність

Силовий агрегат "Надому" УІД-10 М80 здатний без перерви працювати 60 хвилин. Продуктивність насоса 12,6 м³ / год, що дозволяє підключити одночасно 2 лини для доїння корів або 4 - для кіз. На одну тварину витрачається 2-6 хвилин. За годину роботи з доїльною установкою УІД-10 можна подоїти до 17 корів або 80 кіз.

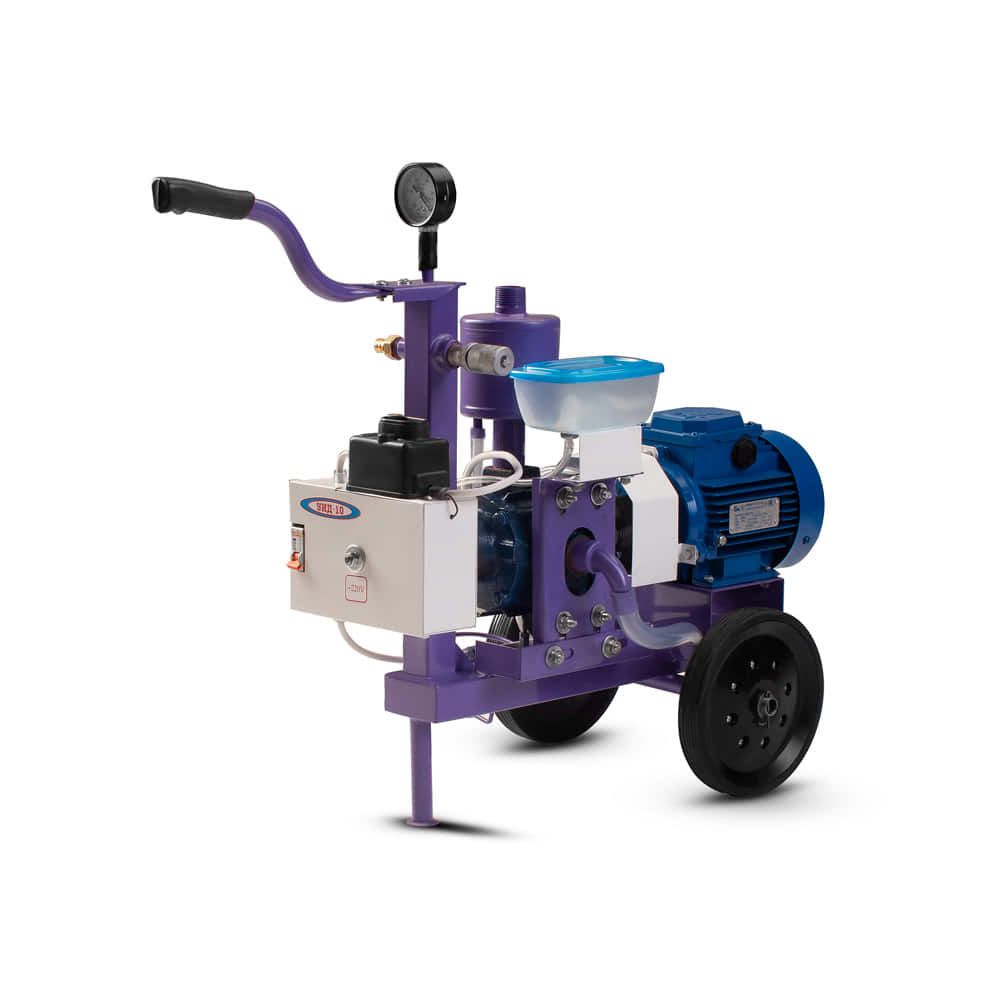

Особливості конструкції силового агрегату

Установка УІД-10 М-80 має модульну будову. Це означає, що основні вузли доїльної установки, а це двигун і вакуумний насос, повноцінні незалежні модулі. Якщо все таки з ладу вийшов один з них і не піддається ремонту, його можна зняти і замінити. При цьому його заміна не тягне жодних наслідків для другого основного вузла доїльної установки. Тобто навіть при серйозних поломках не знадобитися купувати нову силову установку, а це обійдеться як мінімум в два рази дешевше.

Щоб запобігти поломки через коротке замикання або перегріву, на силовий агрегат ставлять автоматичний вимикач (6 А).

Крутний момент від двигуна до вакуумного насоса передається через клиноремінну муфту. На ресивері з обсягом 2,1 л, встановлюється металевий вакуумрегулятор, який забезпечує точну настройку рівня розрідження. Скидання конденсату з ресивера здійснюється вручну. Зливати конденсат з ресивера доїльної установки "Надому" УІД-10 М80 потрібно проводити в міру інтенсивності і агресивності середовища експлуатації.

Для підвищення показників мобільності, доїльна установка "Надому" УІД-10 М80 розташована на візку.

У комплект поставки входить вакуумметр (Схема 2.5) і двометровий кабель (Схема 2.6)

Двигун

Вакуумна доїльна установка "Надому" УІД-10 М80 збирається на основі асинхронного електродвигуна потужністю 750 Вт (Схема 2.7). Він відноситься до третьої категорії розміщення електроприладів, а значить повинен використовуватися в приміщенні. Частота обертання валу двигуна - 1500 об / хв.

Щоб запобігти поломки електромотора через коротке замикання або перегріву, на силовий агрегат ставлять автоматичний вимикач (6 А) (Схема 2.8).

Насос

В доїльній установці УІД-10 М-80 використовується масляний насос. Він має закриту конструкцію, а тому ротор вакуумного насоса встановлений на свій вал, а не вал електродвигуна. Є передня і задня кришки з посадочними місцями для підшипників. Що істотно спрощує складність і вартість ремонту. У вакуумному насосі стоять 4 текстолітові лопатки 40 × 80 × 5 мм. Вони зношуються набагато менше, ніж в сухих насосах, а тому вимагають більш рідкісної заміни.

Система змащування прохідна, тобто процес змащування відбувається в один цикл. Після потрапляння масла з маслобака в патрубки і його проходження одного кола всередині насоса масло викидається в фільтр-глушником і збирається в маслозбірник. Після чого його можна повторно використовувати.

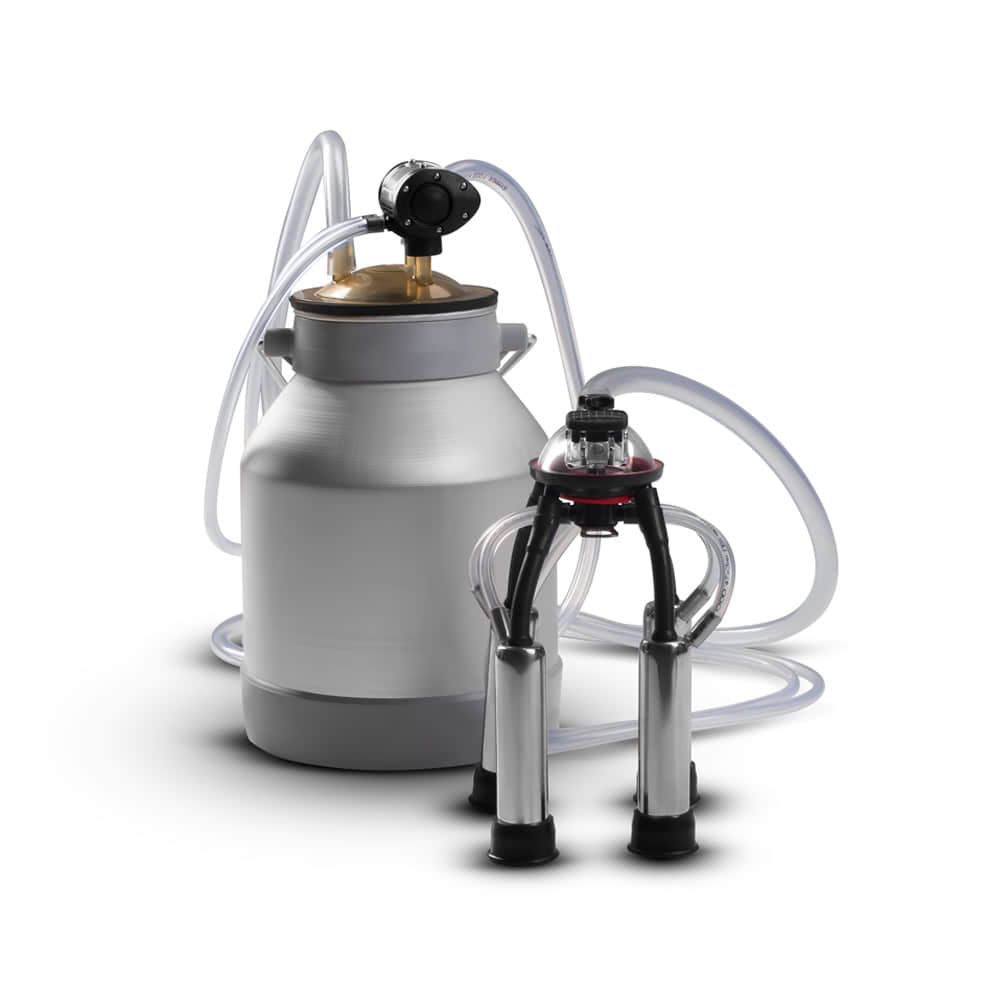

Доїльне відро

Доїльне відро в зборі «Євро 240-оригінал» П - це частина агрегату індивідуального доїння, яка відповідає за відбір молока. Павук "Майга», який використовується в цієї комплектації, працює за попарною схемою доїння. Ще однією відмінною рисою є збільшений колектор турецького виробництва для збору молока.

Доїльне відро в зборі «Євро 240-оригінал» П можна використовувати з вакуумними установками "Надому" (АІД, УІД), а також обладнанням інших виробників. Детальніше про сумісність можна дізнатися у менеджера.

Комплектація

Доїльне відро в зборі «Євро 240-оригінал» П збирається з українських та імпортних деталей. Дана модель складається з:

1. алюмінієвого бідона на 20 л;
2. полікарбонатної кришки (самопритискна);
3. настроювального пульсатора для попарного доїння;
4. колектора об'ємом 240 см³;
5. нержавіючих стаканів з сосковою гумою з каучуку;
6. молочного шланга (14х5 мм) довжиною 2 метри;
7. шланга постійного (11х5 мм) і змінного (7х3 мм) вакууму по 2 м.

Для з'єднання окремих вузлів використовуються силіконові шланги: для молока (14х5 мм), для постійного (11х5 мм) і змінного (7х3 мм) вакууму. Стандартна довжина становить 2 м. У комплекті йде два шланга змінного вакууму.

Особливості

Система доїння

Асинхронний пульсатор використовується зі спеціальним розподільником вакууму, який має 6 виходів. З'єднуються ці елементи між собою двома шлангами (діаметр 7 мм, товщина стінок 3 мм).

Використання асинхронного пульсатора потрібно для реалізації попарної системи доїння.

Доїльний павук

Об’єм колектора в 240 см³ гарантує, що молоко не почне заповнювати стакани, а це призводить до їх від'єднання. Такий колектор підійде для високопродуктивних і породистих корів, які дають більше 30 л молока в день.

Вага підвісного обладнання доїльного відра в зборі для корів дуже важлива. Якщо

павук буде легким, то погіршується масаж вимені, що позначається на припуску молока. У комплектації «Євро 240-оригінал» П стакани і основа колектора металеві, завдяки чому виходить потрібна вага. Стакани зроблені з нержавіючої сталі методом вальцювання.

Соскова гума з каучуку вимагає заміни через півроку використання. Діаметр присоска - 25 мм, довжина чулка - 13,5 см. 3 посадкових рубця потрібні, щоб підтягувати гуму в міру розтягування.

На кришці доїльного відра знаходиться 3 штуцера. Це дозволяє окремо під'єднати пульсатор, молочний і вакуумний шланг. Зроблена кришка із прозорого полікарбонату. Притиск здійснюється за рахунок вакууму системи.

В інтернет-магазині "Надому" можна купити доїльне відро в зборі «Євро 240-оригінал » без посередників. Так ви не будете переплачувати і отримаєте при цьому гарантію від виробника. Обладнання пересилаються по всій Україні, а тому ви можете зробити замовлення в будь-якому місті.

Рекомендації з використання

Перед включенням переконайтеся, що виставлені оптимальні показники вакуумного тиску (47-50 кПа для корів, 37-40 для кіз). Після доїння зливайте конденсат з ресивера.

Для доїння в зимовий час підготуйте неопалюване приміщення. Влітку достатньо облаштувати навіс для захисту від опадів.

Купити доїльну установку моделі УІД-10 М-80 можна на офіційному сайті "Надому". Користуйтеся інтернет-магазином "Надому" - платіть реальну ціну, а не комісійні перекупникам.
