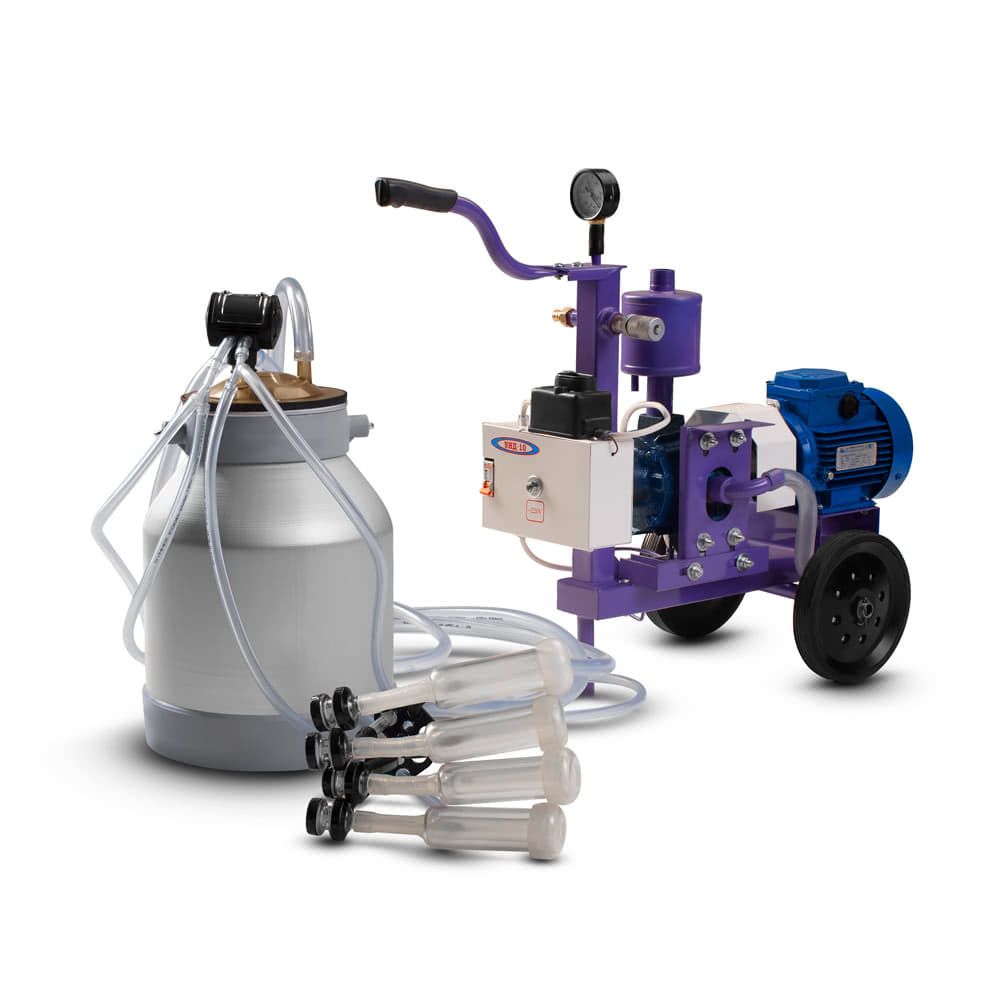

Доїльний апарат Дамілк УІД-10 С80 Коза (Євро) 1/2 П

Опис доїльного апарата "Надому" УІД-10 С80 "Коза" (Євро) 1/2 П

Доїльна установка АІД-3 (Схема 1.1) - це український аналог турецького силового агрегату для доїльного апарату. Доїльне відро (Схема 1.2) і павук (підвісне обладнання) (Схема 1.3) не входить в комплект поставки.

Турецьке обладнання для молочних ферм вважається одним з кращих в Європі. У компанії "Надому" взяли за основу популярну доїльних установку і адаптували під реалії нашої країни.

Модель АІД-3 використовуються на фермах і в домашніх господарствах. Вона сумісна з апаратами для доїння і кіз, і корів. Вакуумна установка створює в системі розрідження, яке є основою процесу машинного доїння.

Продуктивність

Таблиця 1

Вакуумний насос доїльної установки "Надому" АІД-3 має продуктивність 11,6 м³ / год. Завдяки цьому можна обладнати агрегат для одночасного доїння двох корів або чотирьох кіз.

За годину роботи з такою установкою можна подоїти до 17 корів (6-7 хвилин на одну тварину) або 80 кіз (2-3 хвилини).

Особливості конструкції силового агрегату

Силовий агрегат має моноблочну конструкцію (Схема 2.1). Двигун (Схема 2.2) і вакуумний насос (Схема 2.3) з'єднані безпосередньо (муфта відсутня).

Агрегат оснащений об'ємним ресивером на 19 л (Схема 2.4). На ньому стоїть регулятор вакууму (металевий) і клапан для скидання конденсату. Клапан спрацьовує автоматично після відключення, коли в системі пропадає вакуум.

Доїльні установки "Надому" АІД-3 збирають на каркасі (Схема 2.5). Передбачено стаціонарне використання, а тому колеса на каркасі відсутні. Довжина кабелю живлення 5 м, а тому вакуумний агрегат можна розмістити в приміщенні, не прокладаючи додаткову проводку.

Окремо слід відзначити глушник з фільтруючою серцевиною. Він знижує шум від працюючого насоса, а також не дає частинкам графіту потрапити в повітря.

У комплекті з силовим агрегатом йде вакуумметр (Схема 2.6) для відстеження вакуумметричного тиску.

Двигун

Доїльна установка "Надому" АІД-3 працює завдяки електродвигуну (Схема 2.2) потужністю потужність 750 Вт. Швидкість обертання валу - 1500 об / хв. Двигун відноситься до категорії розміщення електроприладів №3, що обумовлює умови його зберігання та використання.

Щоб не допустити пошкодження обмотки двигуна, не можна перевищувати рекомендований час роботи. В іншому випадку захисний шар на котушці буде пошкоджений, і мотор вийде з ладу.

Насос

В доїльній установці АІД-3 від "Надому" використовується сухий роторний насос. Усередині стоїть чотири графітові пластини розміром 45 × 70 × 6 мм. Вони більше в порівнянні з тими, які використовуються в моделях цього класу. За рахунок збільшення знижується їх знос, а значить збільшується час між замінами.

Насос має відкриту конструкцію, тобто ротор (Схема 3.1) надівається безпосередньо на вал двигуна (Схема 3.2). Кришка насоса відсутня, а тому використовується з'єднувальний фланець (Схема 3.3). Підшипники у фланці і передній кришці (Схема 3.4) відсутні.

На статорі (Схема 3.5) знаходиться глушник (Схема 3.6). Він знижує шум, а також фільтрує повітря від частинок графіту. Повітряний фільтр має циліндричну форму і зроблений з мікроволокна.

Доїльне відро

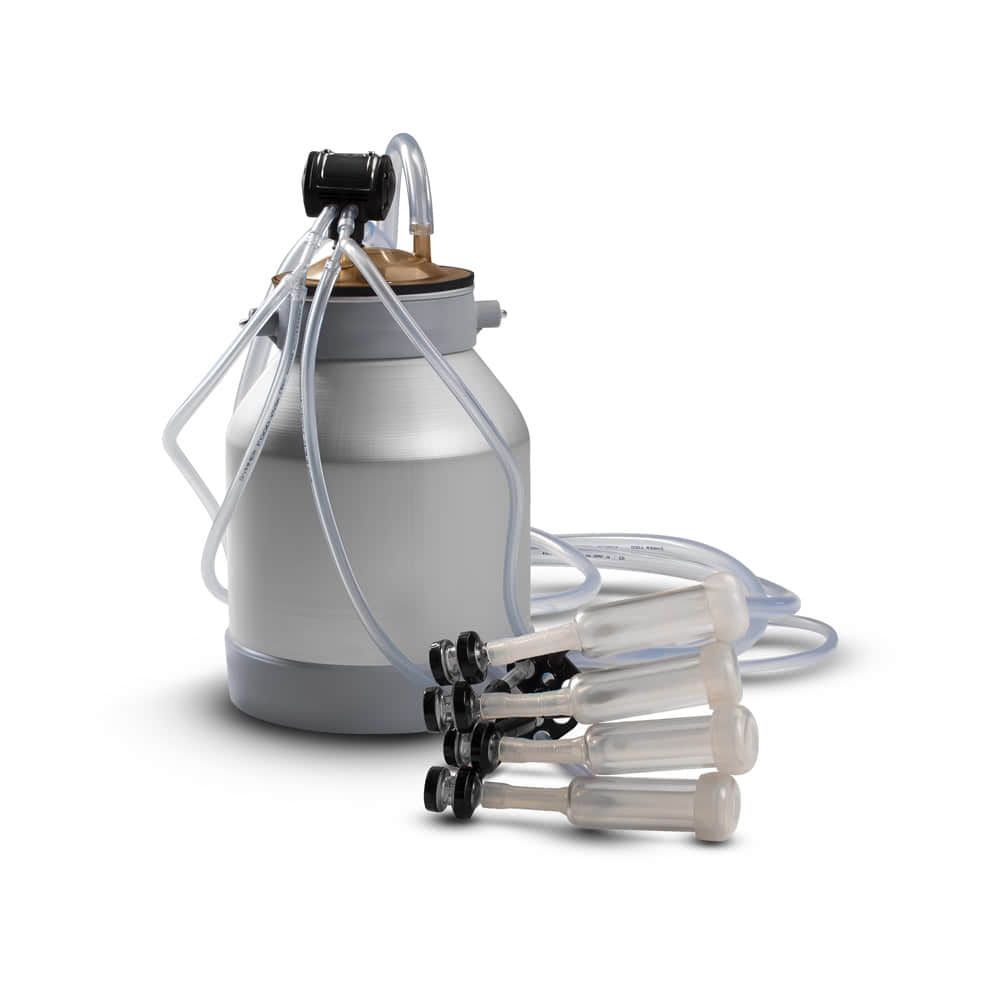

«Коза» (Євро) 1/2 П - це доїльне відро в зборі, яке працює в 2 лінії. У моделях серії Євро використовуються асинхронні пульсатори для почергового доїння.

Дана модель використовується для доїння кіз. Вона сумісна з вакуумними установками "Надому" й інших виробників. Подробиці про сумісність можна дізнатися у менеджера інтернет-магазину.

Комплектація

Для збірки доїльного відра в зборі «Коза» (Євро) 1/2 П використовується:

1. алюмінієвий молочний бідон об'ємом 20 л;
2. асинхронний пульсатор з можливістю регулювання;
3. стакани та соскова гума для доїння в дві лінії;
4. 2 молочні шланги (14х5) довжиною 2 м;
5. шланг постійного вакууму 11х5 мм; 4 шланги перемінного вакууму 7х3 мм.

Матеріал для виготовлення молочних і вакуумних шлангів - силікон. Він еластичний, зносостійкий, підходить для роботи з харчовими продуктами.

Особливості

Система почергового доїння

У доїльному відрі для кіз в зборі «Коза» (Євро) 1/2 П використовується пульсатор турецького виробництва. Він відноситься до асинхронних, співвідношення тактів 60х40 (є можливість налаштування).

Оскільки система доїння почергова (молоко відбирається спочатку з лівого, потім з правого соска), то комплект шлангів перемінного вакууму становить 4 штуки.

Доїльний павук

У павуків для доїння кіз відсутній колектор. У доїльному відрі в зборі «Коза» (Євро) 1/2 П молоко зі стаканів по шлангу надходить відразу в бідон.

Полікарбонатні доїльні стакани легкі. Товщина стінок становить 5 мм. Стакани цільні, прозорі, виготовлені методом екструзії.

Силіконова соскова гума виготовлена ​​в Туреччині. Має круглу форму чулка, внутрішній діаметр 17 мм, довжина гуми 190 мм. Силікон зносостійкий, а тому заміна гуми проводиться 1 раз на рік.

Самопритискні кришки тримаються за допомогою внутрішнього вакууму агрегату індивідуального доїння. На кришці передбачено окремі посадкові місця під шланги та пульсатор.

Купити доїльне відро в зборі «Коза» (Євро) 1/2 П можна на сайті виробника. В інтернет-магазині "Надому" зібрані апарати, вакуумні установки, а також запчастини до них. Зробити замовлення можна в будь-якому місті України, і його буде доставлено Новою Поштою, Укрпоштою або кур'єром АвтоЛюкс.

Рекомендації з використання

Доїльні установки "Надому" АІД-3 відносяться до 3 класу електроприладів. Взимку їх потрібно встановлювати в сухих приміщеннях, де немає великих перепадів температури. Влітку для використання на вулиці потрібно зробити навіс.

Завдяки нашому сайту ви можете купити вакуумну доїльних установку АІД-3 безпосередньо у виробника. Так ви отримаєте офіційну гарантію, можливість звернутися в наш сервісний центр, і при цьому не будете переплачувати посередникам.
