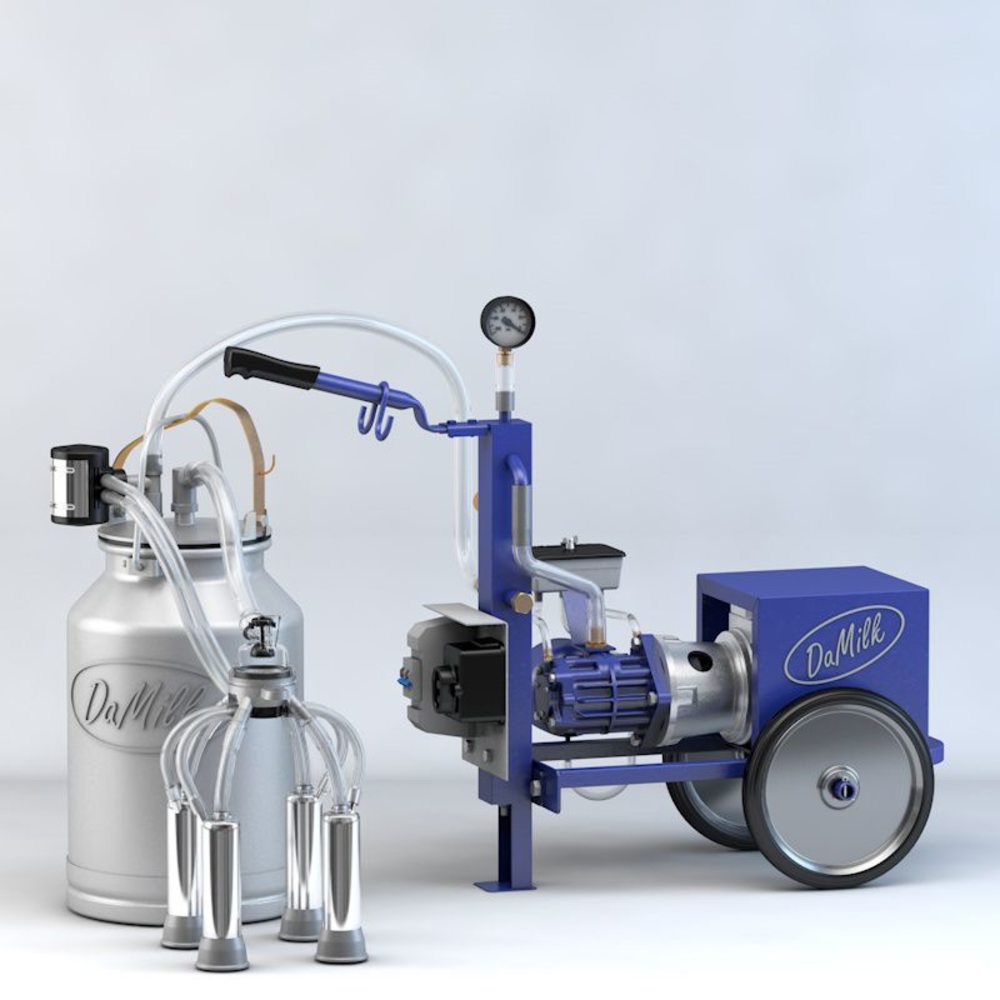

Доильный аппарат Дамилк АИД-1 "Евро 140" (Силикон) А

Описание доильного аппарата Дамилк АИД-1 "Евро 140" (Силикон) А

Доильный аппарат Дамилк АИД-1 "Евро 140" (Силикон) А- это одна из трех частей агрегата индивидуального доения, которая отвечает за создание вакуума Для работы вам также понадобится доильное ведро и подвесное оборудование. Характеристики позволяют использовать АИД-1 на фермерских и в домашних хозяйствах. Эта модель выделяется надежностью, производительностью, и рассчитана на хозяйства до 10 коров или 40 коз.

Производительность

Доильная установка АИД-1 используется в бытовых условиях и небольших фермах. Производительность агрегата 6 м³/час, максимальный уровень разрежения – 80 кПа. На доение одной коровы затрачивается 6-7 минут, козы – 2-3. Для доения мелкого рогатого скота можно подключить дополнительную линию. Часовая производительность – до 9 коров или 40 коз.

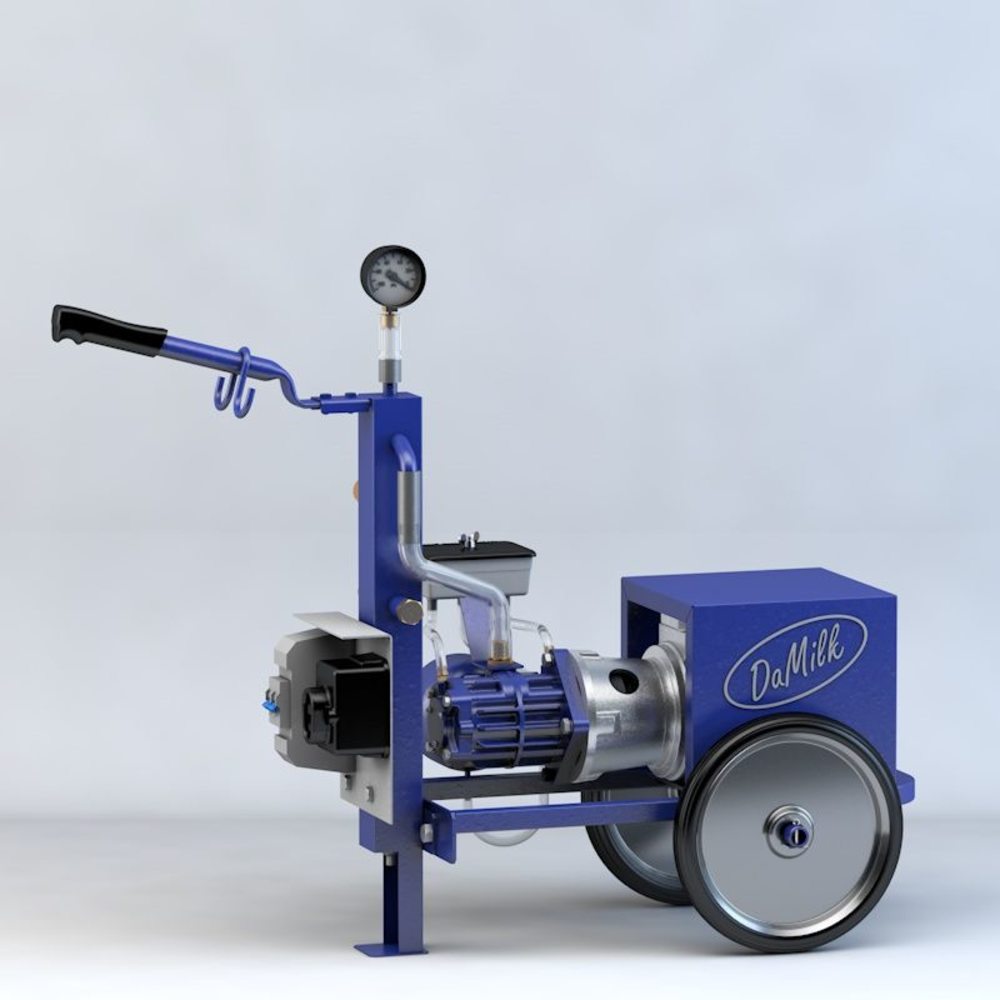

Особенности конструкции силового агрегата

Силовой агрегат доильной установки АИД-1 имеет модульное строений , что повышает его ремонтопригодность. Двигатель с вакуумным насосом отдельные независимые части соединенные через жесткую муфту.

Ресивер на 1,3 л имеет автоматический сброс влаги: клапан открывается после того, как в системе пропадет вакуум.

Для упрощения транспортировки агрегат установлен на тележку а потому доильную установку ДаМилк АИД-1, можно без проблем перемещать по помещению.

В комплект поставки входит вакуумметр и пятиметровый кабель.

Двигатель

Вакуумная доильная установка АИД-1 оснащена асинхронным электродвигателем мощностью 750 Вт. Скорость вращения вала 3000 об/мин. Время беспрерывной работы 60 минут.

На силовой установке есть узел управления, одной из составных которого является автомат на 6А. Автомат это предохранитель, которые при необходимости отключает электромотор, например: короткое замыкание или перегрев. Работает двигатель от обычной электросети с напряжением 220 В.

Насос

В доильной установке АИД-1 от ДаМилк используется пластинчато-роторный вакуумный насос с закрытой системой смазки. Сам насос полноценный модуль, который состоит из ротора со своим валом сам ротор вращается на подшипниках установленных в крышки и статора. В насосе стоит 4 текстолитовые пластины 95×16×4 мм. Производительность на холостом ходу 6 м³/час.

Система смазки замкнутая , то есть смазка циркулирует по кругу. Масло из маслобака в систему, подается через хлопковые фитили. Высокая плотность хлопчатых волокон фитиля, исключает попадание мусора в вакуумный насос. Само масло по патрубкам подается в насос в виде воздушно масляной смеси. После чего смесь собирается в фильтр-глушителе и возвращается в маслобак.

Интенсивность подачи смеси зависит от уровня вакуумметрического разрежения в системе. Данной системе смазки характерна простота обслуживания и надежность. Чего нет в капельно системе масляных доильных установок моноблочной конструкции.

Замена масла производится раз в 1-2 месяца в зависимости от интенсивности эксплуатации.

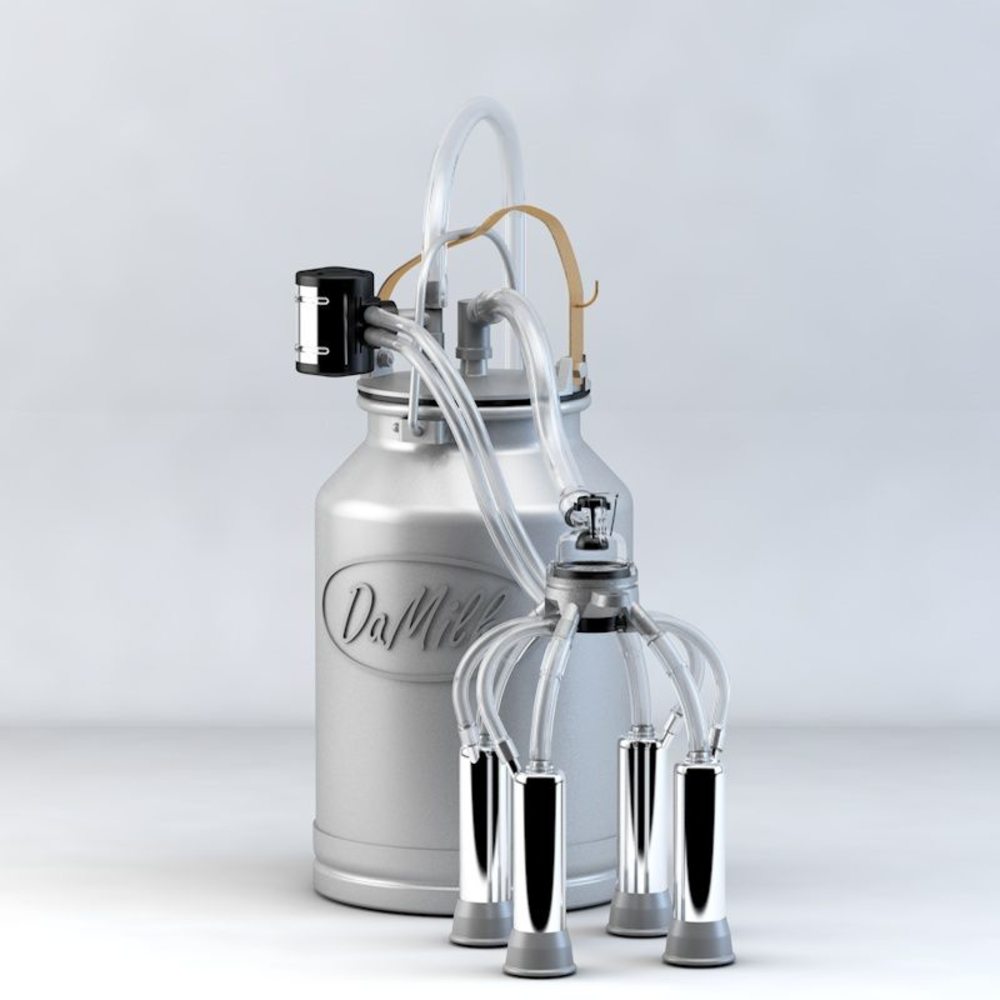

Доильное ведро

Доильное ведро в сборе «Евро 140» (Силикон) А – это один из узлов агрегата индивидуального доения. В этом узле происходит преобразование постоянного вакуума в переменный, что приводит в действие подвесное оборудование. Это является основой машинного доения.

Доильное ведро в сборе «Евро 140» (Силикон) комплектуется деталями для доения коров. Подключить его можно к вакуумным установкам от DaMilk и других производителей. О совместимости с конкретными установками можно подробнее узнать у менеджера интернет-магазина.

Комплектация

Доильное ведро в сборе «Евро 140» (Силикон) собирается из следующих частей:

1. алюминиевый бидон объемом 20 л для сбора молока;
2. алюминиевая крышка (механический прижим, 2 штуцера);
3. попарный пульсатор;
4. коллектор на 140 см³ (алюминиевое основание).
5. 4 нержавеющих стакана с силиконовой сосковой резиной;
6. молочный шланг 2 м (14х5 мм);
7. шланги постоянного (11х5 мм) и переменного (7х3) вакуума по 2 м.

Силикон в доильном ведре в сборе «Евро 140» А используется для изготовления не только сосковой резины, но и шлангов, уплотнителей. Благодаря этому они не трескаются от мороза, как бывает с обычной резиной. Кроме того, силикон при контакте с молоком не придает ему никакого запаха или привкуса.

Особенности

Система попарного доения

Доильное ведро в сборе «Евро 140» (силикон) А для коров оснащается турецким асинхронным пульсатором (1). Он работает по попарной схеме, то есть происходит поочередный массаж 2 долей вымени коровы. От пульсатора отходит 2 силиконовые шланги для переменного вакуума. С другой стороны к ним присоединен распределитель (3) на 6 выходов.

Попарная система доения напоминает ручное доение, когда молоко отбирается с 2 сосков,  а не четырех.

Доильный паук

Система сбора коллекторная. Молоко от доильных стаканов попадает в коллектор, а оттуда – в доильное ведро. Объем 140 см³ рассчитан на коров с продуктивностью до 30 л в день.

Стаканы нержавеющие. Они цельные, так как производятся методом вальцовки. Вес доильного паука достаточный, чтобы осуществлять хороший массаж вымени для стимуляции припуску молока.

Силиконовая сосковая резина хорошо переносит многократное сокращение. Ее приблизительный срок службы составляет 12 месяцев. Посадочных рубцов у силиконовой резины 2.

Доильное ведро в сборе «Евро 140» (силикон) А оснащается алюминиевой крышкой. Оператор сам может выбирать силу прижима, так как он осуществляется механически. Пульсатор надевается на штуцер посредством тройника.
