Доильный аппарат Дамилк АИД-1 "Евро 240 нерж" (Силикон) Н

Описание доильного аппарата Дамилк АИД-1 "Евро 240 нерж" (Силикон) Н

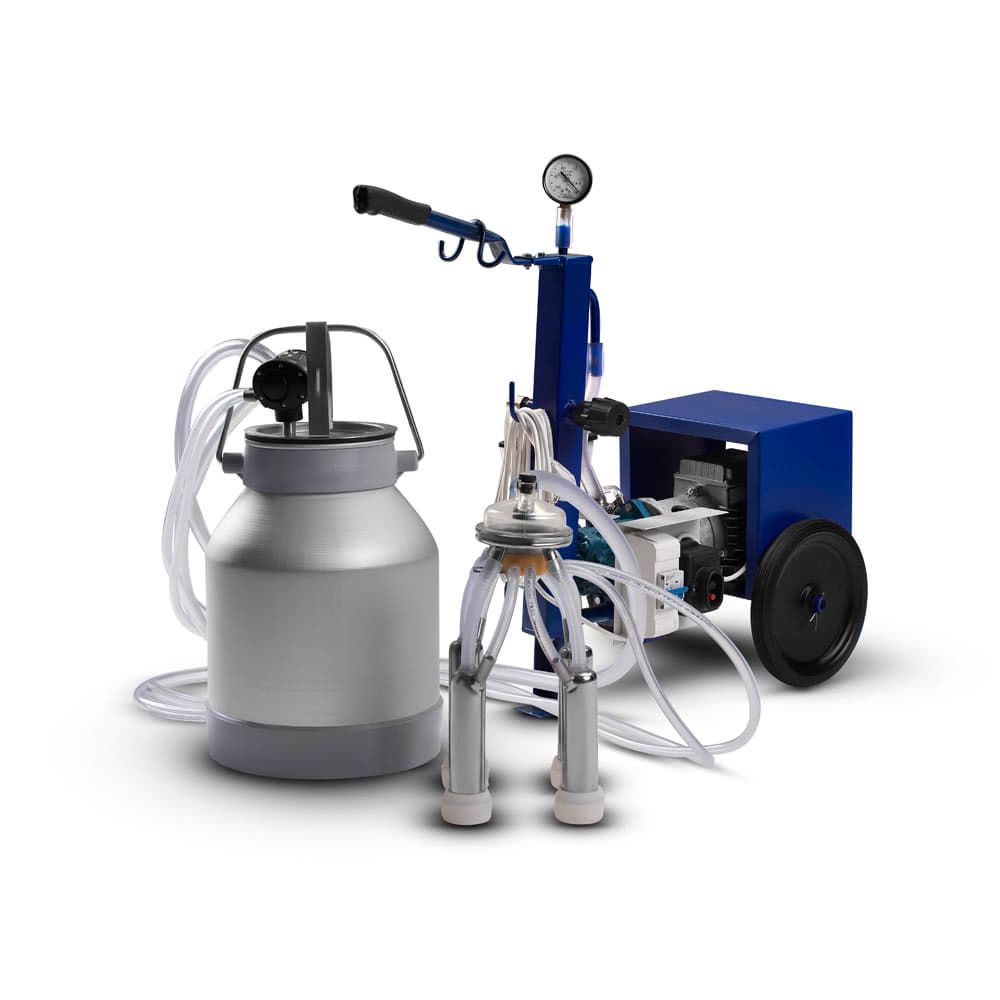

Доильный аппарат Дамилк АИД-1 "Евро 240 нерж" (Силикон) Н - это одна из трех частей агрегата индивидуального доения, которая отвечает за создание вакуума Для работы вам также понадобится доильное ведро и подвесное оборудование. Характеристики позволяют использовать АИД-1 на фермерских и в домашних хозяйствах. Эта модель выделяется надежностью, производительностью, и рассчитана на хозяйства до 10 коров или 40 коз.

Производительность

Доильная установка АИД-1 используется в бытовых условиях и небольших фермах. Производительность агрегата 6 м³/час, максимальный уровень разрежения – 80 кПа. На доение одной коровы затрачивается 6-7 минут, козы – 2-3. Для доения мелкого рогатого скота можно подключить дополнительную линию. Часовая производительность – до 9 коров или 40 коз.

Особенности конструкции силового агрегата

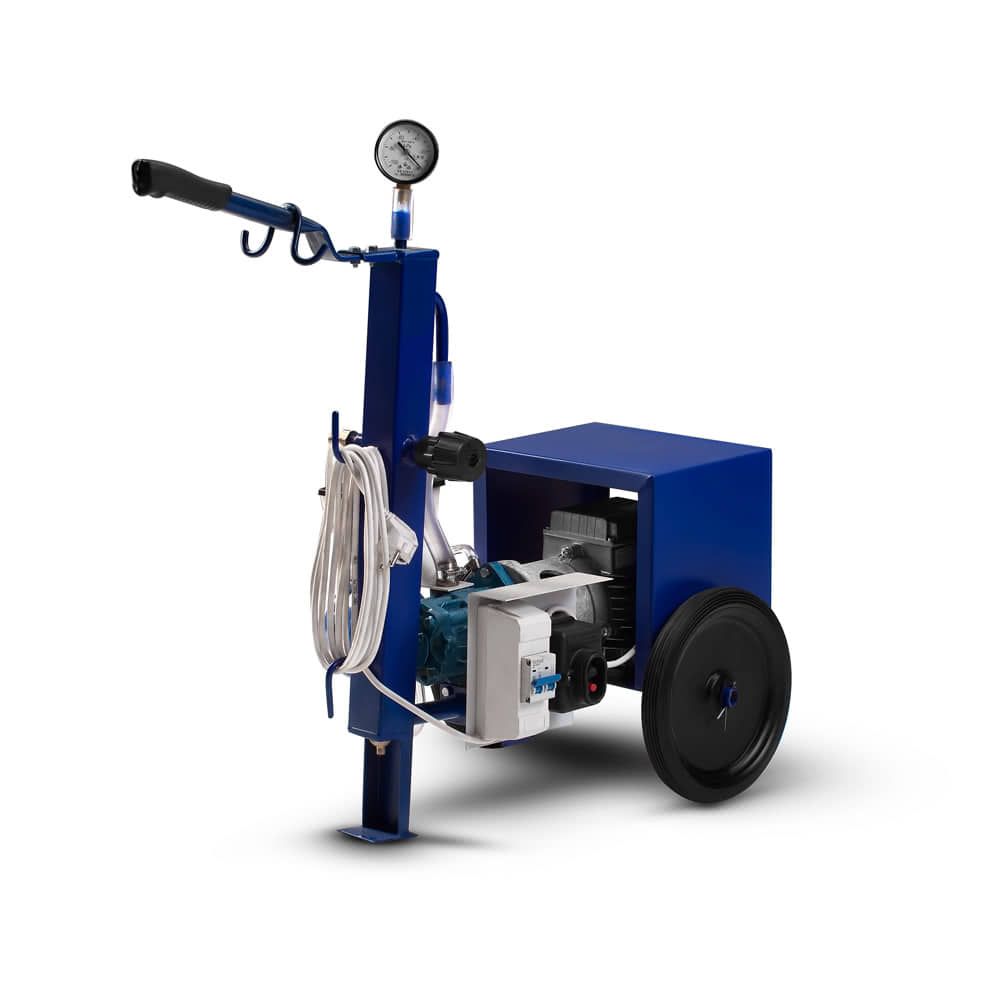

Силовой агрегат доильной установки АИД-1 имеет модульное строений , что повышает его ремонтопригодность. Двигатель с вакуумным насосом отдельные независимые части соединенные через жесткую муфту.

Ресивер на 1,3 л имеет автоматический сброс влаги: клапан открывается после того, как в системе пропадет вакуум.

Для упрощения транспортировки агрегат установлен на тележку а потому доильную установку ДаМилк АИД-1, можно без проблем перемещать по помещению.

В комплект поставки входит вакуумметр и пятиметровый кабель.

Двигатель

Вакуумная доильная установка АИД-1 оснащена асинхронным электродвигателем мощностью 750 Вт. Скорость вращения вала 3000 об/мин. Время беспрерывной работы 60 минут.

На силовой установке есть узел управления, одной из составных которого является автомат на 6А. Автомат это предохранитель, которые при необходимости отключает электромотор, например: короткое замыкание или перегрев. Работает двигатель от обычной электросети с напряжением 220 В.

Насос

В доильной установке АИД-1 от ДаМилк используется пластинчато-роторный вакуумный насос с закрытой системой смазки. Сам насос полноценный модуль, который состоит из ротора со своим валом сам ротор вращается на подшипниках установленных в крышки и статора. В насосе стоит 4 текстолитовые пластины 95×16×4 мм. Производительность на холостом ходу 6 м³/час.

Система смазки замкнутая , то есть смазка циркулирует по кругу. Масло из маслобака в систему, подается через хлопковые фитили. Высокая плотность хлопчатых волокон фитиля, исключает попадание мусора в вакуумный насос. Само масло по патрубкам подается в насос в виде воздушно масляной смеси. После чего смесь собирается в фильтр-глушителе и возвращается в маслобак.

Интенсивность подачи смеси зависит от уровня вакуумметрического разрежения в системе. Данной системе смазки характерна простота обслуживания и надежность. Чего нет в капельно системе масляных доильных установок моноблочной конструкции.

Замена масла производится раз в 1-2 месяца в зависимости от интенсивности эксплуатации.

Доильное ведро

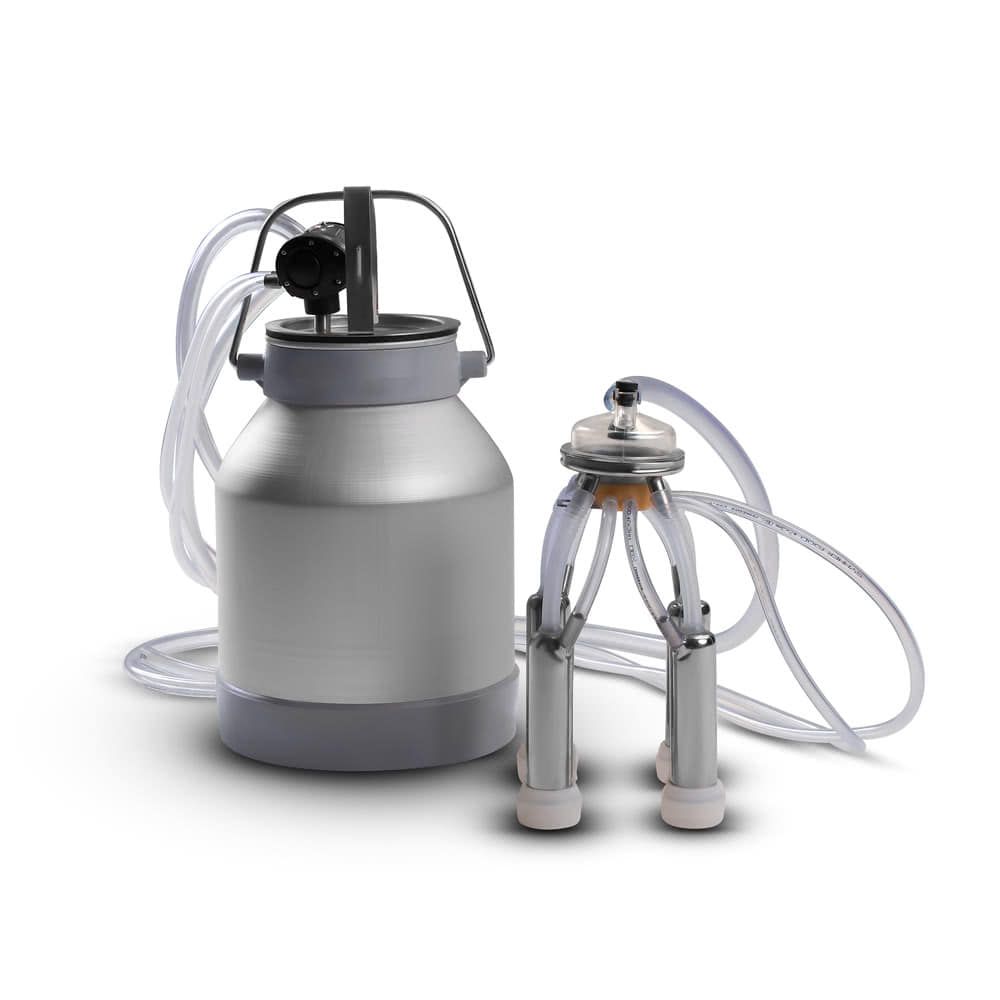

«Евро 240 нерж» (силикон) Н – это доильное ведро в сборе для вакуумных установок серий АИД и УИД от DaMilk. Оно является частью агрегатов индивидуального доения для коров.

Доильное ведро в сборе «Евро 240 нерж» (силикон) Н комплектуется отечественными и импортными деталями. Оно совместимо не только с вакуумными установками ДаМилк, но и других производителей. Подробности о совместимости сообщит менеджер при оформлении заказа в интернет-магазине.

Комплектация

Доильное ведро в сборе «Евро 240 нерж» (силикон) Н собирают из следующих комплектующих:

1. алюминиевый бидон для молока на 20 л;
2. нержавеющая крышка с механическим прижимом (3 штуцера);
3. пульсатор для попарного доения (Турция);
4. коллектор объемом 240 см³ с нержавеющим основанием (Беларусь);
5. нержавеющие стаканы с силиконовой сосковой резиной (Турция);
6. молочный шланг 14х5 мм (2 м);
7. шланг постоянного 11х5 мм и 2 шланга переменного 7х3 мм вакуума (по 2 м).

Вакуумные и молочный шланги делают из силикона, так как этот материал обладает лучшими эксплуатационными характеристиками. Он долговечный, не трескается при сгибании и в зимнее время. Силикон хорошо моется, что позволит поддерживать чистоту без особых усилий.

Особенности

Система попарного доения

Смысл попарного доения заключается в том, что молоко отбирается поочередно с сосков левой и правой долей.

Для реализации попарной системы доения используется особый двухтактный пульсатор (1). У него 2 выхода, к которым подсоединяют шланги переменного вакуума (2). Они соединяются с доильными стаканами через распределитель вакуума (3), который устанавливается на коллекторе.

Доильный паук

Сбор молока организован при помощи коллектора на 240 см³. Он имеет нержавеющее основание и крышку из прозрачного полипропилена. Выпускается коллектор доильного ведра в сборе «Евро 240 нерж» (силикон) Н в Беларуси. Он предназначен для доения высокопродуктивных и породистых коров, которые дают больше 30 л молока в день.

Доильные стаканы сделаны полностью из нержавейки. Толщина стенок стаканов составляет 2 мм. Изготавливаются они методом вальцевания.

В стаканах стоит комплект сосковой резины из силикона. Этот материал износостойкий и имеет срок службы около 12 месяцев. После в ней образуются микротрещины, и резину требуется менять.

На бидоне стоит крышка с механическим прижимом. Материал крышки – нержавеющая сталь. Механический прижим позволят выбирать силу прижима, что будет сказываться на износе уплотнителя. Шланги и пульсатор подключаются каждый к отдельному штуцеру.
