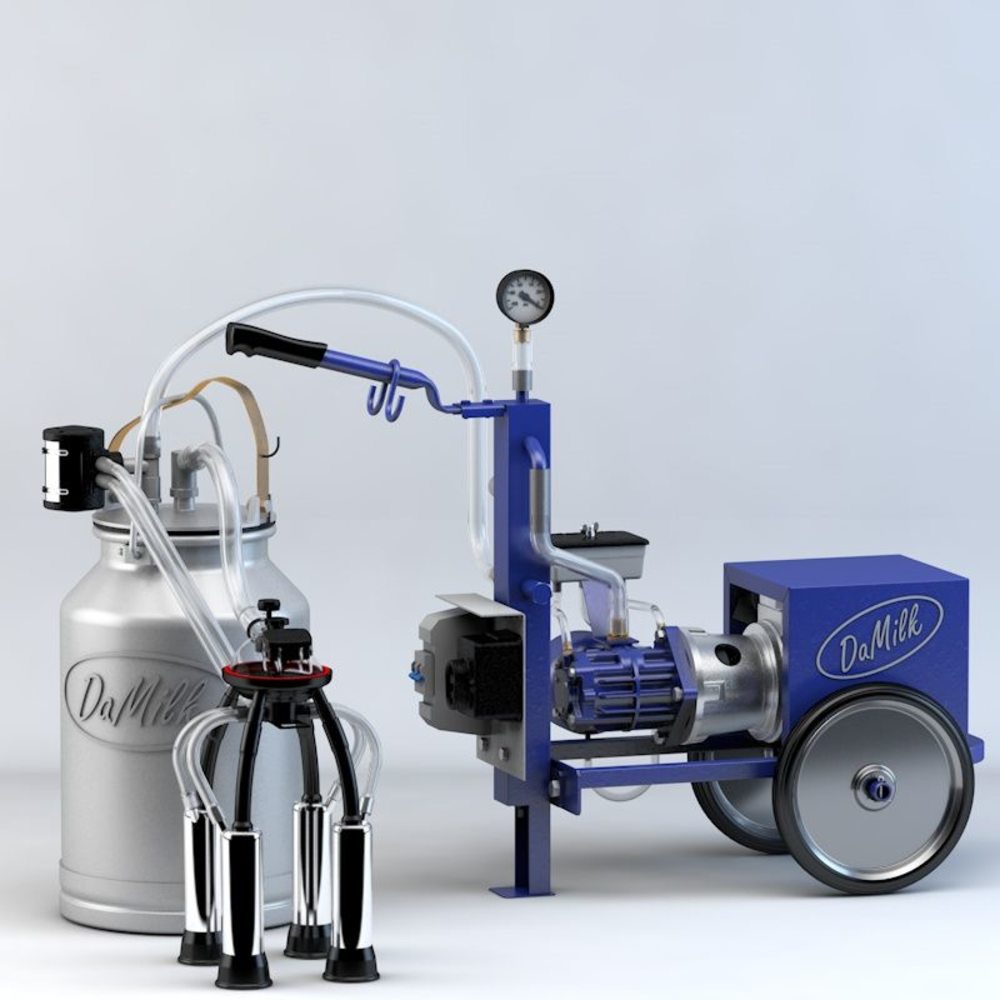

Доильный аппарат Дамилк АИД-1 "Евро 240-оригинал" А

Описание доильного аппарата Дамилк АИД-1 "Евро 240-оригинал" А

Доильная установка АИД-1 – это одна из трех частей агрегата индивидуального доения, которая отвечает за создание вакуума. Для работы вам также понадобится доильное ведро и подвесное оборудование. Характеристики позволяют использовать АИД-1 на фермерских и в домашних хозяйствах. Эта модель выделяется надежностью, производительностью, и рассчитана на хозяйства до 10 коров или 40 коз.

Вакуумная установка Дамилк АИД-1 – очень надежна и недорогая в обслуживание.

Производительность

Таблица 1

Доильная установка АИД-1 используется в бытовых условиях и небольших фермах. Производительность агрегата 6 м³/час, максимальный уровень разрежения – 80 кПа. На доение одной коровы затрачивается 6-7 минут, козы – 2-3. Для доения мелкого рогатого скота можно подключить дополнительную линию. Часовая производительность – до 9 коров или 40 коз.

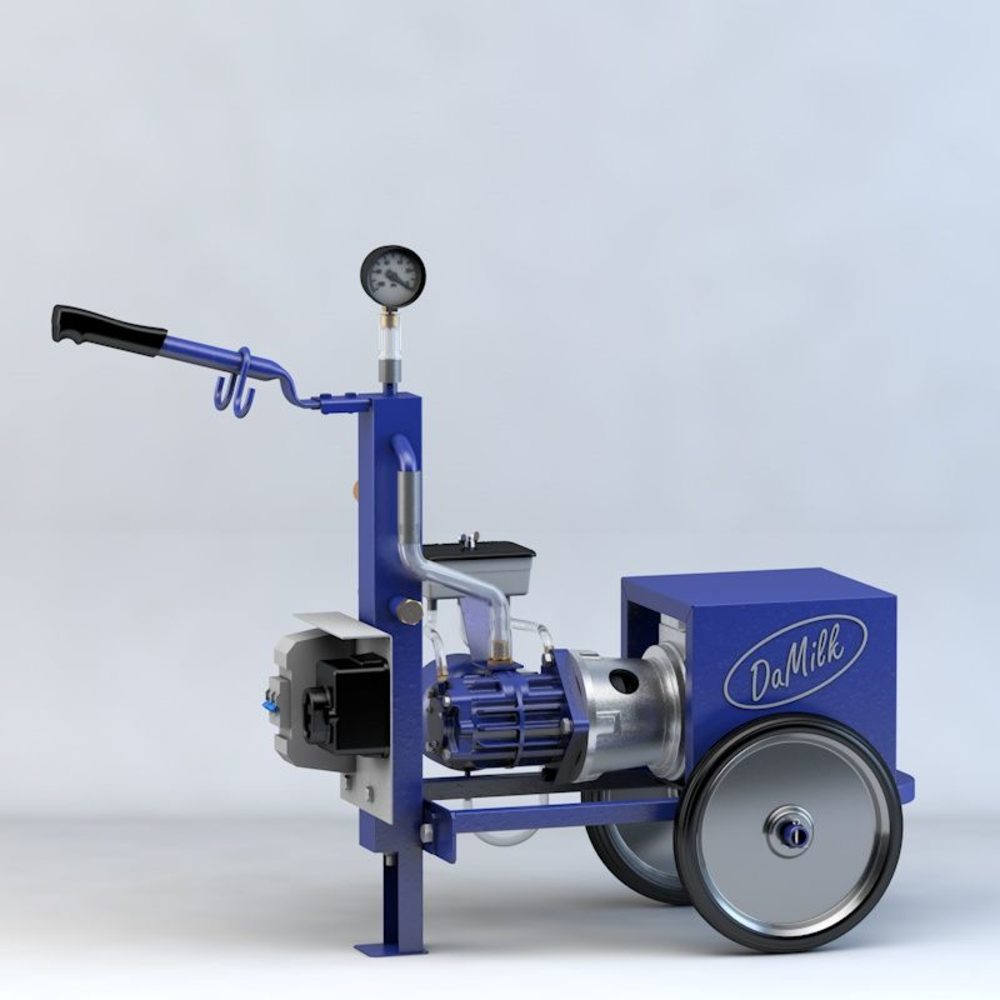

Особенности конструкции силового агрегата

Силовой агрегат доильной установки АИД-1 имеет модульное строений, что повышает его ремонтопригодность. Двигатель с вакуумным насосом отдельные независимые части соединенные через жесткую муфту.

Ресивер на 1,3 л имеет автоматический сброс влаги: клапан открывается после того, как в системе пропадет вакуум.

Для упрощения транспортировки агрегат установлен на тележку , а потому доильную установку ДаМилк АИД-1, можно без проблем перемещать по помещению.

В комплект поставки входит вакуумметр и пятиметровый кабель.

Двигатель

Вакуумная доильная установка АИД-1 оснащена асинхронным электродвигателем мощностью 750 Вт. Скорость вращения вала 3000 об/мин. Время беспрерывной работы 60 минут.

На силовой установке есть узел управления, одной из составных которого является автомат на 6А. Автомат это предохранитель, которые при необходимости отключает электромотор, например: короткое замыкание или перегрев. Работает двигатель от обычной электросети с напряжением 220 В.

Насос

В доильной установке АИД-1 от ДаМилк используется пластинчато-роторный вакуумный насос с закрытой системой смазки . Сам насос полноценный модуль, который состоит из ротора со своим валом ; сам ротор вращается на подшипниках установленных в крышки и статора. В насосе стоит 4 текстолитовые пластины 95×16×4 мм. Производительность на холостом ходу 6 м³/час.

Система смазки замкнутая , то есть смазка циркулирует по кругу. Масло из маслобака в систему, подается через хлопковые фитили. Высокая плотность хлопчатых волокон фитиля, исключает попадание мусора в вакуумный насос. Само масло по патрубкам подается в насос (Схема 3.1) в виде воздушно масляной смеси. После чего смесь собирается в фильтр-глушителе и возвращается в маслобак.

Интенсивность подачи смеси зависит от уровня вакуумметрического разрежения в системе. Данной системе смазки характерна простота обслуживания и надежность. Чего нет в капельно системе масляных доильных установок моноблочной конструкции.

Замена масла производится раз в 1-2 месяца в зависимости от интенсивности эксплуатации.

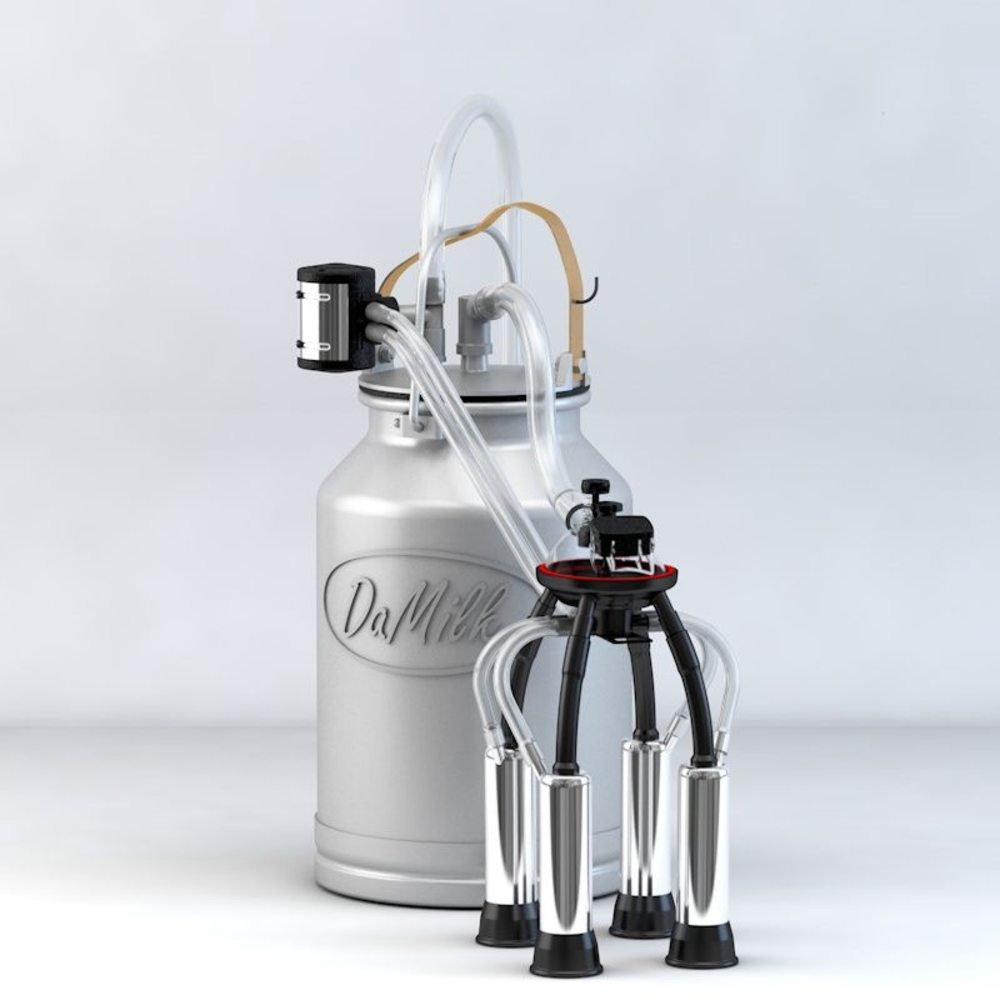

Доильное ведро

Доильное ведро в сборе «Евро 240-оригинал» А – это современная комплектация, которая собирается с использованием импортных деталей.

Доильное ведро в сборе – это только часть агрегата индивидуального доения. Для работы его нужно подключить к вакуумной установке. Модель «Евро 240-оригинал» А совместима с установками ДаМилк АИД и УИД. Также ее можно использовать с вакуумными установками других производителей (подробнее можно узнать у менеджера интернет-магазина DaMilk).

В доильном ведре в сборе «Евро 240-оригинал» А используются нержавеющие катаные стаканы и каучуковая сосковая резина для коров.

Комплектация

Доильное ведро в сборе «Евро 240-оригинал» А включает в себя:

1. алюминиевую емкость объемом 20 л для сбора молока;
2. алюминиевую крышку с механическим прижимом (2 штуцера);
3. попарный пульсатор;
4. коллектор на 240 см³ (пластиковое основание, прозрачная крышка из поликарбоната).
5. нержавеющие стаканы с каучуковой сосковой резиной;
6. молочный шланг 2 м (14х5 мм);
7. шланги постоянного (11х5 мм) и переменного (7х3) вакуума по 2 м.

Стандартная длина шланга постоянного вакуума составляет 2 метра, но при необходимости ее можно увеличить. Шланги благодаря использованию силикона в качестве материала не трескаются на сгибах, при низких температурах.

Особенности

Система попарного доения

Пульсатор (1) заставляет резину сокращаться попарно. То есть отбор молока происходит одновременно только с 2 сосков, а не со всех, как при синхронном доении. При такой системе используется распределитель на 6 выходов (3), который соединяется с пульсатором двумя шлангами переменного вакуума (2).

Доильный паук

Паук системы «Майга» оснащен коллекторной системой сбора молока. Коллектор объемом 240 см³ рассчитан на коров, которые дают больше 30 л молока в сутки. Основание из полипропилена, а крышка, чтобы отслеживать интенсивность доения, сделана из прозрачного поликарбоната.

Доильное ведро в сборе для коров «Евро 240-оригинал» А оснащается нержавеющими катаными стаканами. Они цельные (производятся вальцеванием), толщина стенок 2 мм. Сами они тяжелые, а потому под воздействием их массы наблюдается более интенсивный массаж молочной железы, а значит и припуск молока.

Внутри стоит сосковая резина из каучука, которая имеет срок службы около 6 месяцев. 3 посадочных рубца предусмотрены для натягивания сосковой резины по мере ее растяжения, благодаря чему корова не чувствует дискомфорт.

Периодическая замена резины требуется, так как на ее поверхности образуются микротрещины, где могут появиться болезнетворные бактерии.

Алюминиевая крышка доильного ведра в сборе «Евро 240-оригинал» А сделана из алюминия. Есть возможность регулировать силу прижима.

Поскольку на крышке только 2 штуцера, пульсатор ставится при помощи тройника.
