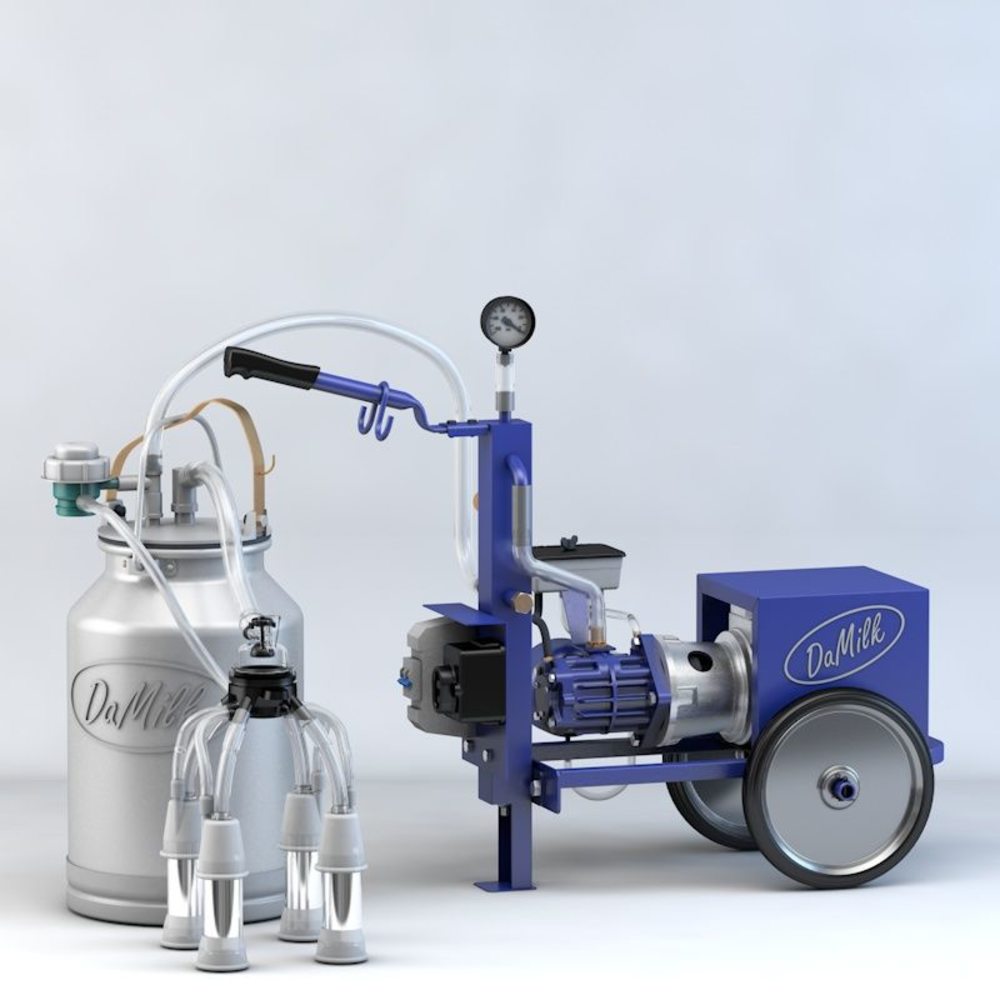

Доильный аппарат Дамилк АИД-1 "Комби" (Силикон)

Описание доильного аппарата Дамилк АИД-1 "Комби" (Силикон)

Доильный аппарат Дамилк АИД-1 "Комби" (Силикон) - это одна из трех частей агрегата индивидуального доения, которая отвечает за создание вакуума  Для работы вам также понадобится доильное ведро  и подвесное оборудование. Характеристики позволяют использовать АИД-1 на фермерских и в домашних хозяйствах. Эта модель выделяется надежностью, производительностью, и рассчитана на хозяйства до 10 коров или 40 коз.

Производительность

Доильная установка АИД-1 используется в бытовых условиях и небольших фермах. Производительность агрегата 6 м³/час, максимальный уровень разрежения – 80 кПа. На доение одной коровы затрачивается 6-7 минут, козы – 2-3. Для доения мелкого рогатого скота можно подключить дополнительную линию. Часовая производительность – до 9 коров или 40 коз.

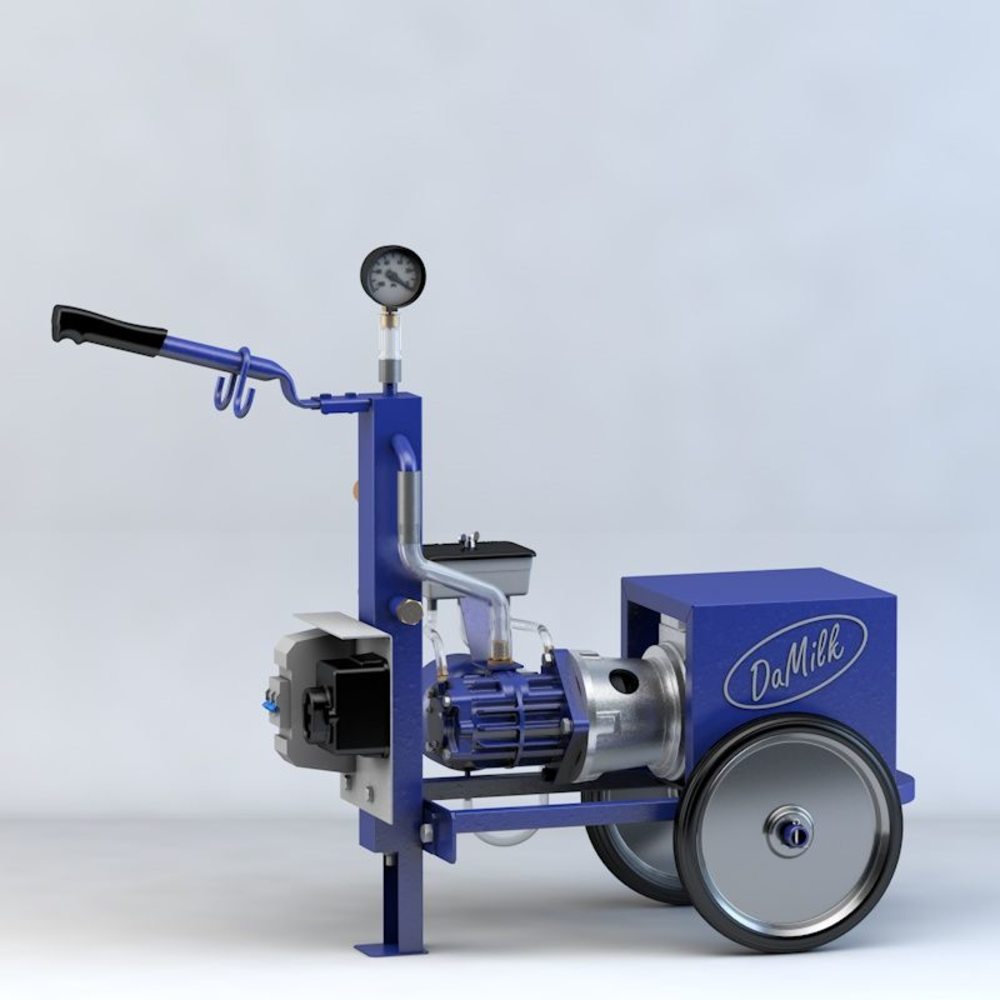

Особенности конструкции силового агрегата

Силовой агрегат доильной установки АИД-1 имеет модульное строений , что повышает его ремонтопригодность. Двигатель с вакуумным насосом отдельные независимые части соединенные через жесткую муфту.

Ресивер на 1,3 л имеет автоматический сброс влаги: клапан открывается после того, как в системе пропадет вакуум.

Для упрощения транспортировки агрегат установлен на тележку а потому доильную установку ДаМилк АИД-1, можно без проблем перемещать по помещению.

В комплект поставки входит вакуумметр и пятиметровый кабель.

Двигатель

Вакуумная доильная установка АИД-1 оснащена асинхронным электродвигателем мощностью 750 Вт. Скорость вращения вала 3000 об/мин. Время беспрерывной работы 60 минут.

На силовой установке есть узел управления, одной из составных которого является автомат на 6А. Автомат это предохранитель, которые при необходимости отключает электромотор, например: короткое замыкание или перегрев. Работает двигатель от обычной электросети с напряжением 220 В.

Насос

В доильной установке АИД-1 от ДаМилк используется пластинчато-роторный вакуумный насос с закрытой системой смазки. Сам насос полноценный модуль, который состоит из ротора со своим валом сам ротор вращается на подшипниках установленных в крышки  и статора. В насосе стоит 4 текстолитовые пластины 95×16×4 мм. Производительность на холостом ходу 6 м³/час.

Система смазки замкнутая , то есть смазка циркулирует по кругу. Масло из маслобака  в систему, подается через хлопковые фитили. Высокая плотность хлопчатых волокон фитиля, исключает попадание мусора в вакуумный насос. Само масло по патрубкам  подается в насос в виде воздушно масляной смеси. После чего смесь собирается в фильтр-глушителе  и возвращается в маслобак.

Интенсивность подачи смеси зависит от уровня вакуумметрического разрежения в системе. Данной системе смазки характерна простота обслуживания и надежность. Чего нет в капельно системе масляных доильных установок моноблочной конструкции.

Замена масла производится раз в 1-2 месяца в зависимости от интенсивности эксплуатации.

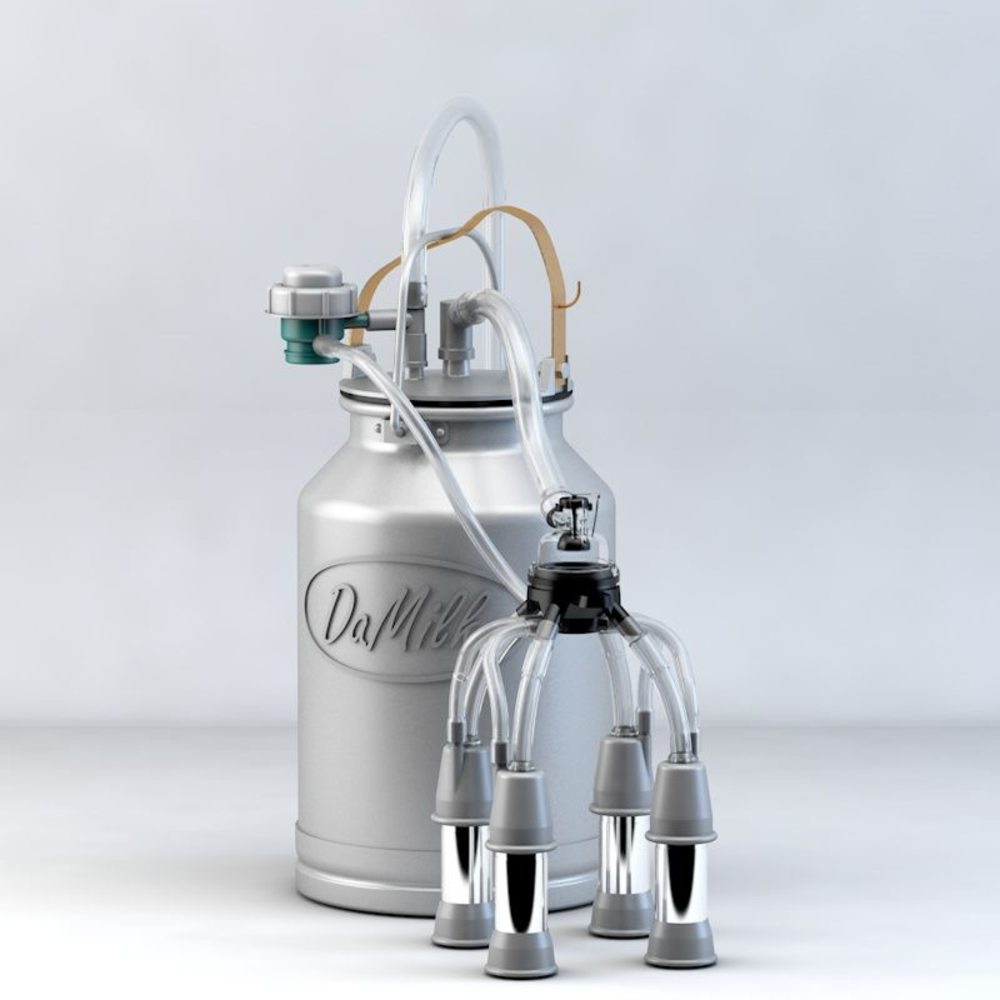

Доильное ведро

Комплектация доильного ведра в сборе «Комби» с силиконовой сосковой резиной изготавливается с сочетанием пластика (поликарбонат, полипропилен) и металлов (алюминий, нержавеющая сталь). Благодаря этому удалось сделать его дешевле.

Для доения доильное ведро в сборе необходимо присоединить к силовому агрегату, который создает в системе вакуум.

Доильное ведро в сборе «Комби» (силикон) используется для доения коров. Данная комплектация может присоединяться к силовым агрегатам серии АИД-1, АИД-2, УИД-10. Она совместима с вакуумными установками других производителей, может быть частью фермерской доильной системы. Подробную информацию по совместимости уточняйте у менеджера интернет-магазина DaMilk.

Комплектация

В комплект поставки доильного ведра в сборе «Комби» входит:

1. емкость для молока (19 л);
2. алюминиевая крышка с механическим прижимом;
3. двухтактный нерегулируемый пульсатор (соотношение тактов 66х33) для синхронного доения;
4. коллектор объемом 140 см³ (основание алюминиевое, крышка – прозрачный поликарбонат);
5. разборных стаканов (полипропилен и нержавейка) с силиконовой сосковой резиной;
6. молочный шланг 14х5 мм (2 м);
7. шланги переменного (11х5 мм) и постоянного (7х3 мм) вакуума по 2 м;

Изготавливают шланги из силикона, так как этот материал безопасен, не трескается от мороза или сгибания.

Поскольку на крышке всего 2 штуцера, для установки пульсатора пользуются тройником.

Особенности

Синхронная система доения

Для сокращения сосковой резины нужен переменный вакуум. Он создается пульсатором (1). Синхронный пульсатор шлангом (2)соединен с распределителем. Поскольку используется синхронная система доения, распределитель вакуума (3) имеет 5 выходов.

Доильный паук

В доильном ведре в сборе комплектации «Комби» реализована коллекторная система сбора молока. Используется коллектор объемом 140 см³, рассчитанный на доение коров, которые дают до 30 л молока в день.

В данной комплектации доильного ведра в сборе для коров используются комбинированные стаканы. Их гильзы изготовлены из нержавейки, а оголовок – пластика (полипропилен). В случае повреждения оголовка, его можно заменить, так как стаканы относятся к разборному типу.

Использование металла (стаканы, основание коллектора) увеличивает вес паука. Благодаря этому происходит стимулирование вымени коровы, что улучшает припуск молока.

Еще одна особенность этих доильных ведер в сборе – силиконовая сосковая резина.

Она имеет 2 посадочных рубца, что позволяет подтягивать резину по мере растяжения. Силиконовая сосковая резина требует замены через 12 месяцев работы, что в 2 раза больше, чем при использовании каучуковой резины.

На алюминиевой крышке всего 2 штуцера. Для подключения пульсатора используется тройник. Прижим крышки механический. Можно выбирать силу прижима, что скажется на скорости износа уплотнителя.
