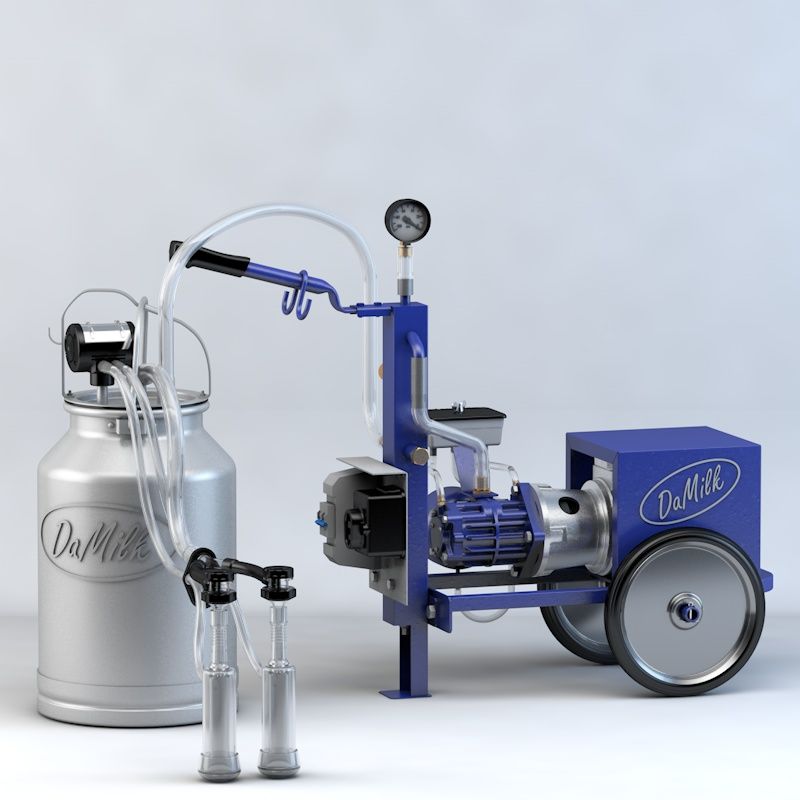

Доильный аппарат Дамилк АИД-1 "Коза" (Евро) 1/1 Н

Описание доильного аппарата Дамилк АИД-1 "Коза" (Евро) 1/1 Н

Доильный аппарат Дамилк АИД-1 "Коза" (Евро) 1/1 Н - это одна из трех частей агрегата индивидуального доения, которая отвечает за создание вакуума Для работы вам также понадобится доильное ведро и подвесное оборудование. Характеристики позволяют использовать АИД-1 на фермерских и в домашних хозяйствах. Эта модель выделяется надежностью, производительностью, и рассчитана на хозяйства до 10 коров или 40 коз.

Производительность

Доильная установка АИД-1 используется в бытовых условиях и небольших фермах. Производительность агрегата 6 м³/час, максимальный уровень разрежения – 80 кПа. На доение одной коровы затрачивается 6-7 минут, козы – 2-3. Для доения мелкого рогатого скота можно подключить дополнительную линию. Часовая производительность – до 9 коров или 40 коз.

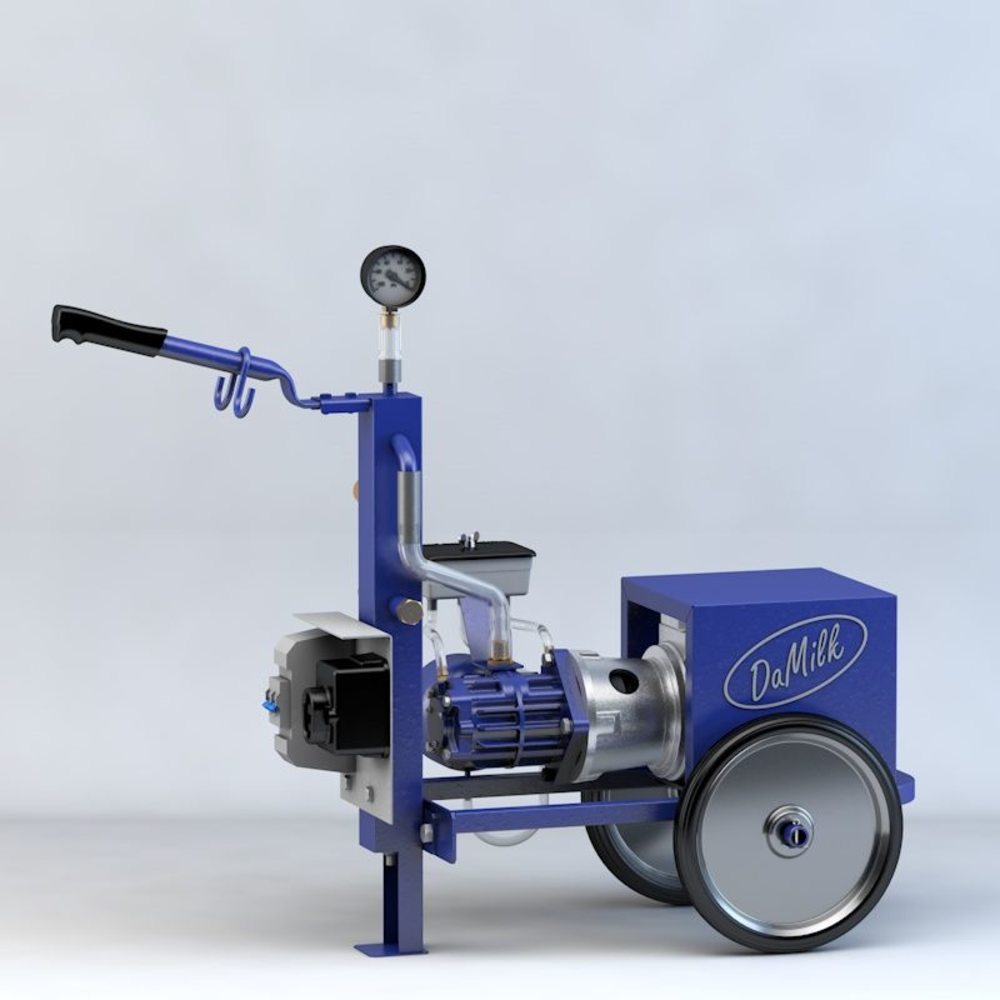

Особенности конструкции силового агрегата

Силовой агрегат доильной установки АИД-1 имеет модульное строений , что повышает его ремонтопригодность. Двигатель с вакуумным насосом отдельные независимые части соединенные через жесткую муфту.

Ресивер на 1,3 л имеет автоматический сброс влаги: клапан открывается после того, как в системе пропадет вакуум.

Для упрощения транспортировки агрегат установлен на тележку а потому доильную установку ДаМилк АИД-1, можно без проблем перемещать по помещению.

В комплект поставки входит вакуумметр и пятиметровый кабель.

Двигатель

Вакуумная доильная установка АИД-1 оснащена асинхронным электродвигателем мощностью 750 Вт. Скорость вращения вала 3000 об/мин. Время беспрерывной работы 60 минут.

На силовой установке есть узел управления, одной из составных которого является автомат на 6А. Автомат это предохранитель, которые при необходимости отключает электромотор, например: короткое замыкание или перегрев. Работает двигатель от обычной электросети с напряжением 220 В.

Насос

В доильной установке АИД-1 от ДаМилк используется пластинчато-роторный вакуумный насос с закрытой системой смазки. Сам насос полноценный модуль, который состоит из ротора со своим валом сам ротор вращается на подшипниках установленных в крышки и статора. В насосе стоит 4 текстолитовые пластины 95×16×4 мм. Производительность на холостом ходу 6 м³/час.

Система смазки замкнутая , то есть смазка циркулирует по кругу. Масло из маслобака в систему, подается через хлопковые фитили. Высокая плотность хлопчатых волокон фитиля, исключает попадание мусора в вакуумный насос. Само масло по патрубкам подается в насос в виде воздушно масляной смеси. После чего смесь собирается в фильтр-глушителе и возвращается в маслобак.

Интенсивность подачи смеси зависит от уровня вакуумметрического разрежения в системе. Данной системе смазки характерна простота обслуживания и надежность. Чего нет в капельно системе масляных доильных установок моноблочной конструкции.

Замена масла производится раз в 1-2 месяца в зависимости от интенсивности эксплуатации.

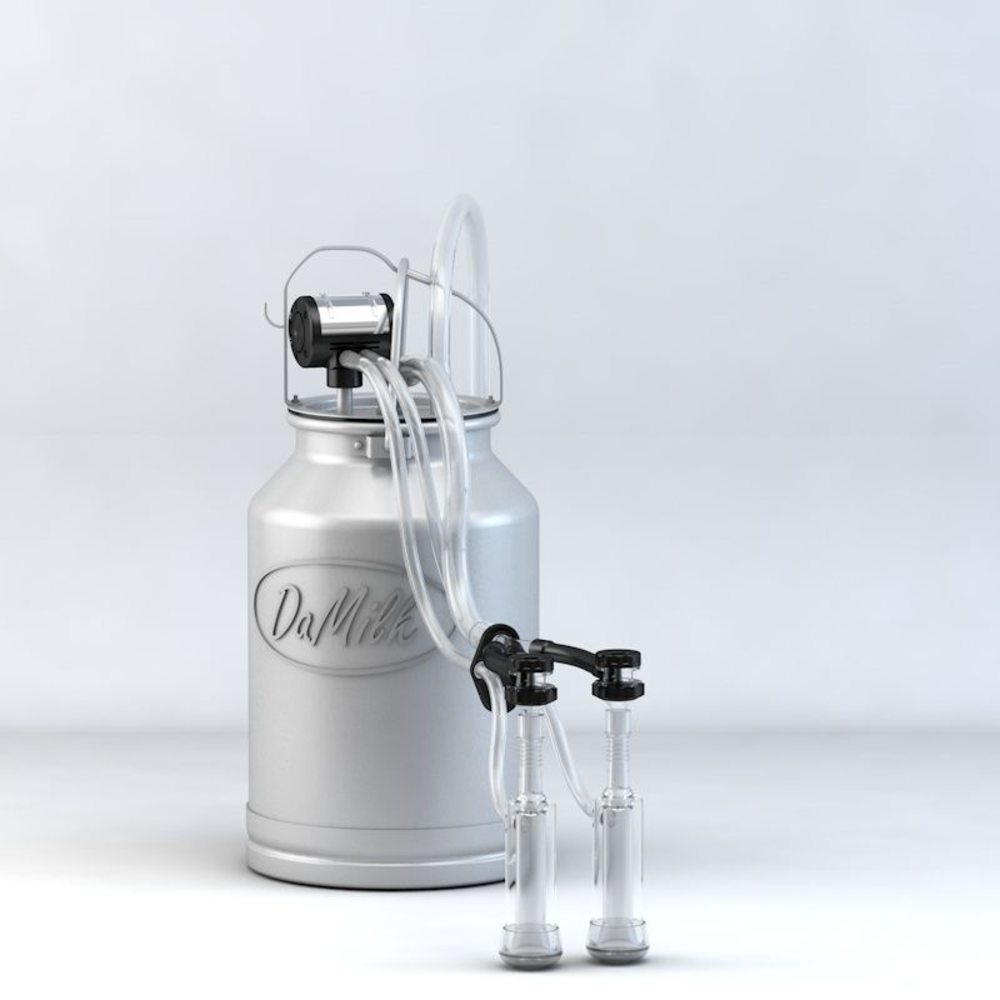

Доильное ведро

Доильное ведро в сборе «Коза» (Евро) 1/1 Н – это часть агрегата индивидуального доения, которая отвечает за отбор молока. Данная комплектация создана  для доения коз.

Модель  «Коза» (Евро) 1/1 Н совместима с вакуумными установками DaMilk (серии АИД и УИД) и других производителей.

Комплектация

Доильное ведро в сборе «Коза» (Евро) 1/1 Н комплектуют:

1. алюминиевой емкостью  для молока (20 л);
2. нержавеющей крышкой с механическим прижимом;
3. двухтактным  настраиваемым пульсатором (соотношение тактов 60х40);
4. пластиковыми стаканами с силиконовой сосковой резиной;
5. 2 метрами молочного шланга 14х5 мм;
6. шлангом постоянного 11х5 мм и двумя переменного 7х3 мм вакуума (по 2 м).

Шланги не трескаются от мороза. Благодаря материалу (силикон) их легко мыть. По запросу клиента длину шланга постоянного вакуума можно увеличить. Єто делается, чтобы убрать шумную вакуумную установку подальше от животных.

Особенности

Поочередная система доения

Асинхронный пульсатор (1), которым комплектуется доильное ведро в сборе «Коза» (Евро) 1/1 Н, устанавливается на крышке коллектора. Производится пульсатор в Турции, которая является одним из лидеров в изготовлении оборудования для машинного доения.

Под воздействием асинхронного пульсатора молоко отбирается поочередно с левой и правой доли молочной железы.

От пульсатора к доильным стаканам идет два шланга переменного вакуума (2). Их диаметр составляет 7 мм, а толщина стенок – 3 мм.

Доильный паук

В доильном ведре в сборе «Коза» (Евро) 1/1 Н реализована бесколлекторная система сбора: молоко от стаканов сразу идет в шланг и молочный бидон.

Пластиковые стаканы делают из поликарбоната методом экструзии. Страна производитель – Турция. Для повышения прочности толщина стенок составляет 5 мм, при этом вес не превышает 60 грамм.

Сосковая резина силиконовая. Она имеет повышенный срок эксплуатации, который составляет около 12 месяцев. После требуется замена, поскольку в ней образовываются микротрещины. Они и становятся местом размножения бактерий.

Крышка доильного ведра в сборе «Коза» (Евро) 1/1 Н сделана из нержавеющей стали. Механизм прижима механический. Благодаря этому оператор может самостоятельно определить силу прижима – это благоприятно сказывается на долговечности герметизирующего силиконового кольца на крышке. Штуцеров 3, а значит, шланги и пульсатор присоединяются к отдельным выходам.
