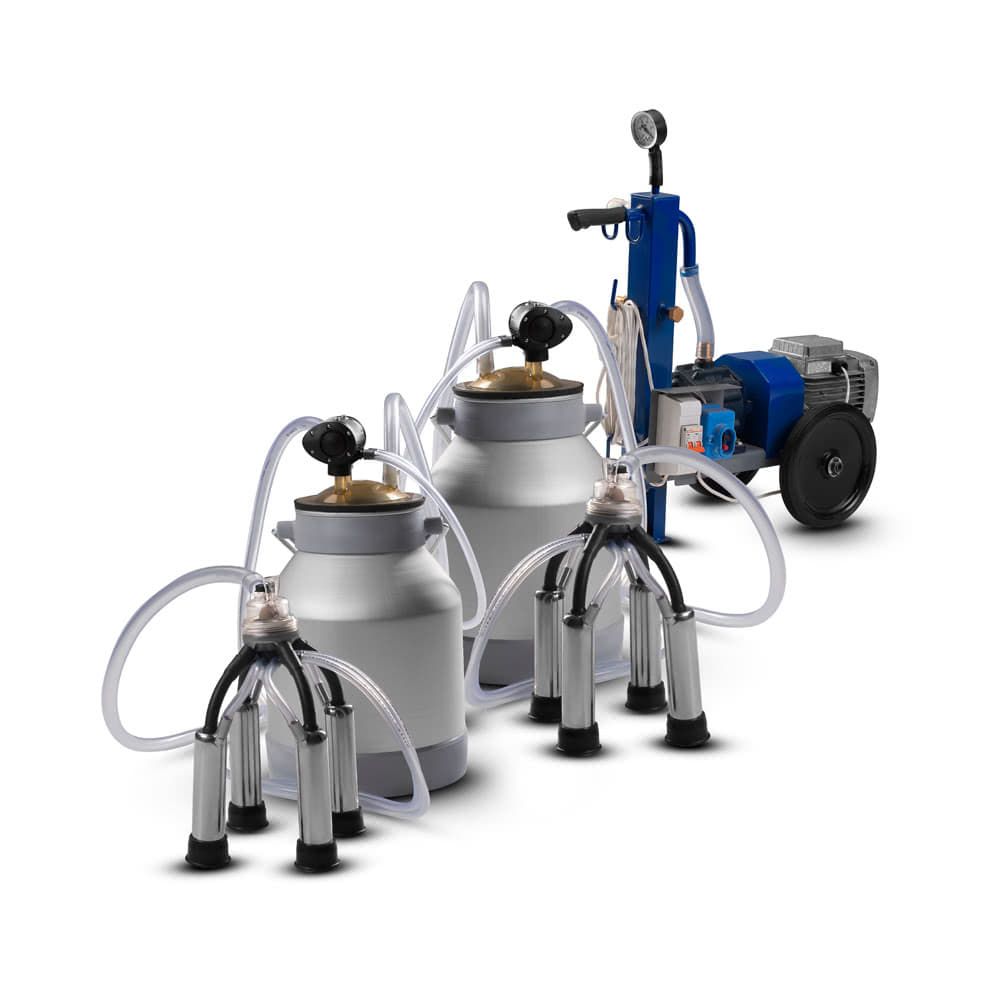

Доильный аппарат Дамилк АИД-2 "Евро 140" П (два ведра)

Описание доильного аппарата Дамилк АИД-2 "Евро 140" П (два ведра)

Доильный аппарат Дамилк АИД-2 "Евро 140" П (два ведра) – это силовой агрегат, который создает вакуум в доильном аппарате. Доильный аппарат состоит из бидона  и доильного паука. Модель АИД-2 предназначена для бытового использования, но подойдет и для небольших ферм. Производительности вакуумного насоса достаточно для подключения 2 линий для доения коров или 4 для коз.

Производительность

Максимальное разрежение, создаваемое доильной установкой, составляет 80 кПа. Для доения коров достаточно показателя 47-50 кПа, коз – 37-40. Производительность вакуумного насоса 13,8 м³/час. Этого достаточно для доения в коров в две линии, а коз – в четыре.

С доильной установкой АИД-2 за час можно подоить до 17 коров или 80 коз.

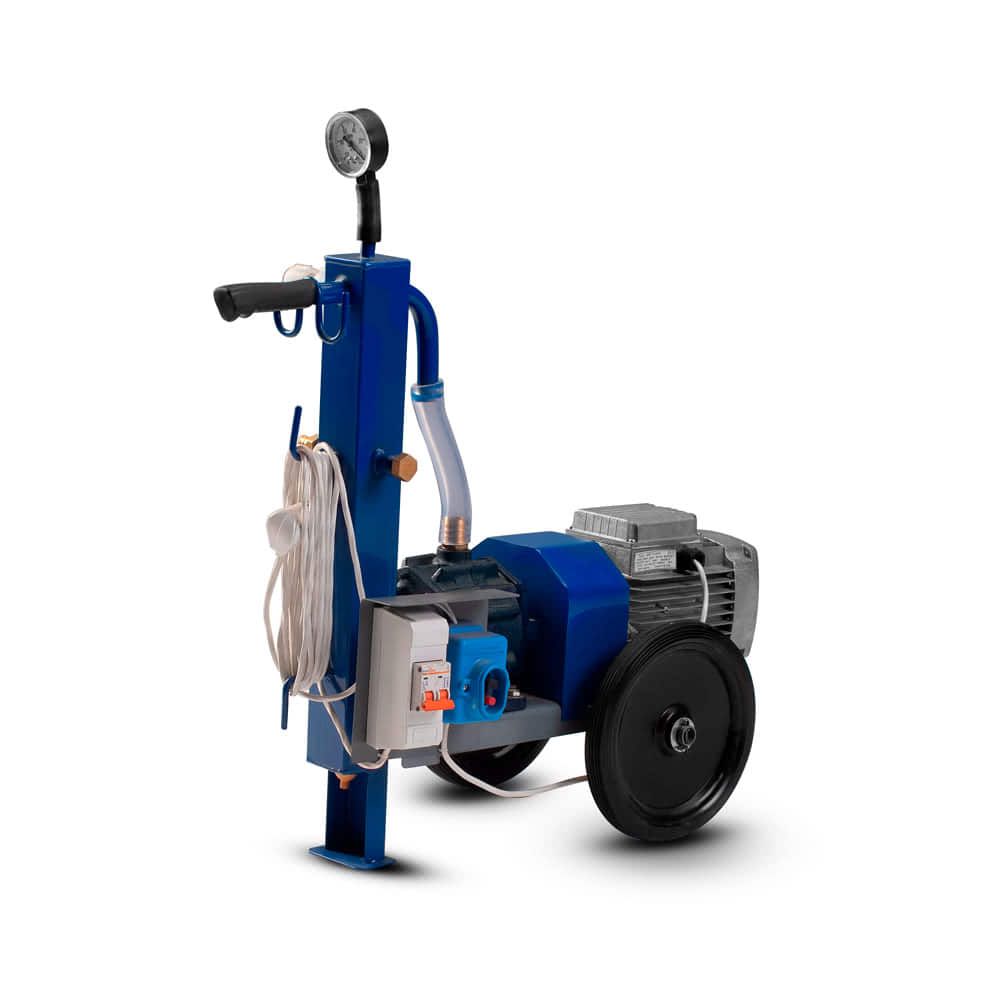

Особенности конструкции силового агрегата

Доильная установка ДаМилк АИД-2 имеет модульное строение , то есть основные узлы агрегата могут быть легко разъединены и локально заменены. Благодаря этому легче проводить ремонт, при необходимости можно поставить полностью новый модуль.

Двигатель и вакуумный насос доильной установки соединены клиноременной муфтой. Ресивер  силового агрегата объемом 1,3 л оснащен автоматическим сбросом конденсата. По желанию клиента можно установить блок защиты от влаги. Для повышения мобильности они установлены на каркас с тележкой.

Также на ресивере устанавливается вакуумметр  и двухметровый кабель.

Двигатель

В доильной установке АИД-2 используется электродвигатель  мощностью 0,75 кВт. Частота вращения вала 1500 об/мин. Через 60 минут работы он начинает перегреваться, и нужно делать перерыв. Чтобы защитить обмотку катушки двигателя, на установке дополнительно устанавливается предохранитель. Он отключает двигатель при коротком замыкании. Работает доильная установка от сети 220 В.

Насос

В доильной установке АИД-2 от ДаМилк используется сухой роторный насос закрытой конструкции  .

Сам насос полноценный модуль, который состоит из ротора со своим валом ; сам ротор вращается на подшипниках установленных в крышки ( и статора. В вакуумном насосе стоит 4 графитовые пластины 28×95×6 мм.

Поскольку смазка не используется, они изнашиваются быстрее. Потому следует всегда иметь запасной комплект пластин, а также инструменты для их замены. Диагностировать износ можно по падению производительности. А именно определив отклонение от номинального уровня вакуумметрического разряжения во время работы (на вакуумметре давление ниже необходимого для обслуживания животного).

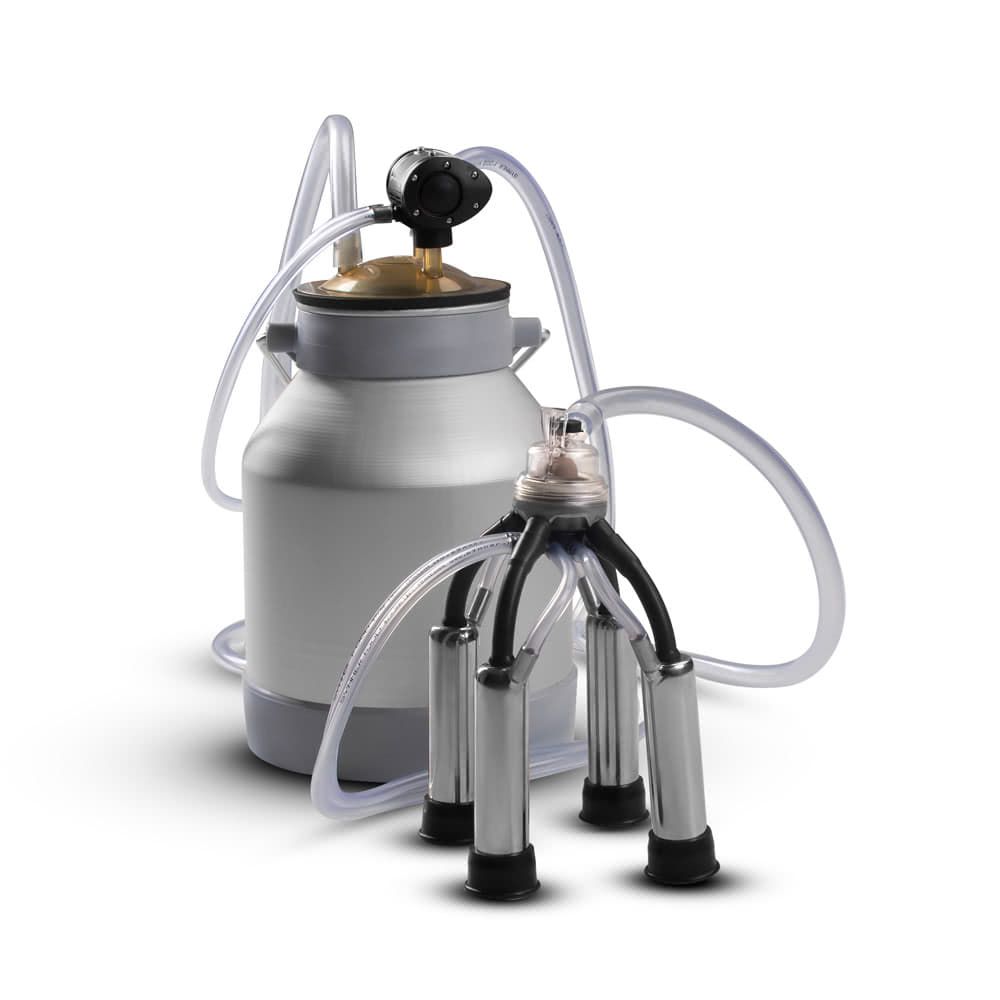

Доильное ведро

Подвесное оборудование и система сбора молока вместе составляют доильное ведро в сборе.«Евро 140» П – это комплектация, в которой используются импортные детали.Система доения у этого аппарата попарная, когда одновременно сжимаются не все соски, а только 2 доли. Таким образом, удается имитировать ручное доение.

Доильное ведро в сборе «Евро 140» П комплектуется стаканами и сосковой резиной для доения коров. Оно совместимо с вакуумными установками серий АИД и УИД от ДаМилк. Совместимость с силовыми агрегатами других производителей уточняйте при оформлении заказа.

Комплектация

Постоянный вакуум от силовой установки поступает по двухметровому шлангу 11х5 мм. Система сбора молока доильного ведра в сборе «Евро 140» П состоит из:

1. алюминиевого молочного бидона на 20 л (фактическая вместимость 19 л);
2. самоприжимной крышки доильного ведра;
3. регулируемого пульсатора (соотношение тактов 60х40);
4. коллектора объемом 140 см³ (основание сделано из алюминия, крышка – поликарбонат);
5. нержавеющих цельных доильных стаканов и сосковой резины с повышенным содержанием каучука (3 посадочных рубца);
6. молочного шланга (14х5 мм) длиной 2 метра;
7. шланга постоянного (11х5 мм) и двух шлангов переменного (7х3 мм) вакуума по 2 м.

Шланги не трескаются на морозе, хорошо гнуться. Их легко мыть, благодаря чему молоко не будет загрязняться. Таких качеств удалось достичь благодаря использованию силикона в производстве.

Особенности

Попарное доение

Работает доильное ведро в сборе для коров «Евро 140» П по попарной схеме. Для этого используется импортный асинхронный пульсатор. Он относится к регулируемым, а потому можно настроить соотношение тактов. По стандарту оно составляет 60х40.

Пульсатор соединен с распределителем вакуума на 6 выходов. Для этого используется 2 шланга переменного вакуума диаметром 7 мм.

Доильный паук системы «Майга»

Молоко собирается при помощи коллектора на 140 см3. Он рассчитан на доение коров, которые дают меньше 30 литров молока за сутки. Основание коллектора алюминиевое, крышка сделана из поликарбоната.

Доильные стаканы цельные. Изготавливаются они из нержавейки толщиной 2 мм. Они обладают высокой прочностью и устойчивостью к коррозии. Вес стакана составляет 250 грамм, что позволяет воздействовать на соски с нужной для стимуляции припуска молока силой.

Сосковая резина с повышенным содержанием каучука требует замены каждые 6 месяцев. Она имеет 3 посадочных рубца: каждые 2 месяца ее подтягивают на один рубец. Это нужно делать, чтобы уменьшить растяжение резины.

Самоприжимная крышка доильного ведра имеет 3 штуцера. Это позволяет подключить шланги и установить пульсатор без использования тройника. Крышка держится за счет вакуума, дополнительный прижим не нужен.
