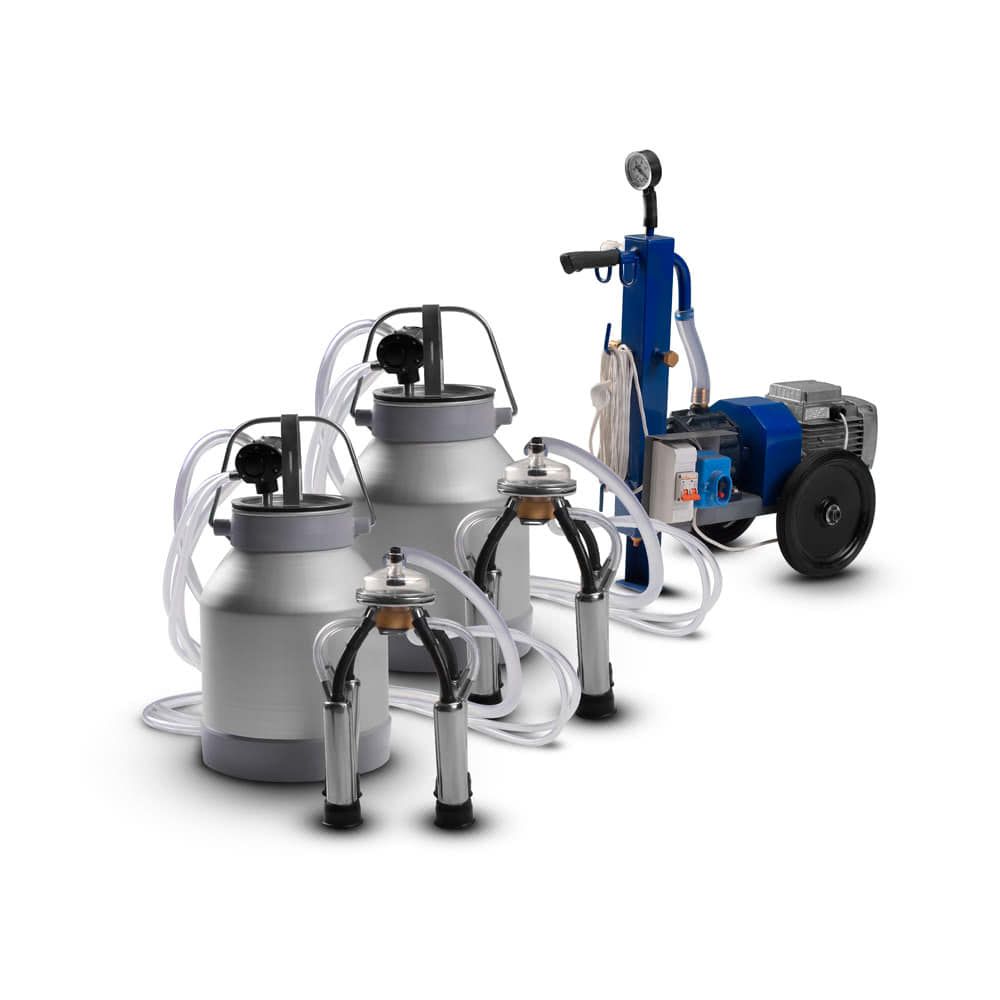

Доильный аппарат Дамилк АИД-2 "Евро 240 нерж" Н (два ведра)

Описание доильного аппарата Дамилк АИД-2 "Евро 240 нерж" Н (два ведра)

Доильный аппарат Дамилк АИД-2 "Евро 240 нерж" Н (два ведра) – это силовой агрегат, который создает вакуум в доильном аппарате. Доильный аппарат состоит из бидона  и доильного паука. Модель АИД-2 предназначена для бытового использования, но подойдет и для небольших ферм. Производительности вакуумного насоса достаточно для подключения 2 линий для доения коров или 4 для коз.

Производительность

Максимальное разрежение, создаваемое доильной установкой, составляет 80 кПа. Для доения коров достаточно показателя 47-50 кПа, коз – 37-40. Производительность вакуумного насоса 13,8 м³/час. Этого достаточно для доения в коров в две линии, а коз – в четыре.

С доильной установкой АИД-2 за час можно подоить до 17 коров или 80 коз.

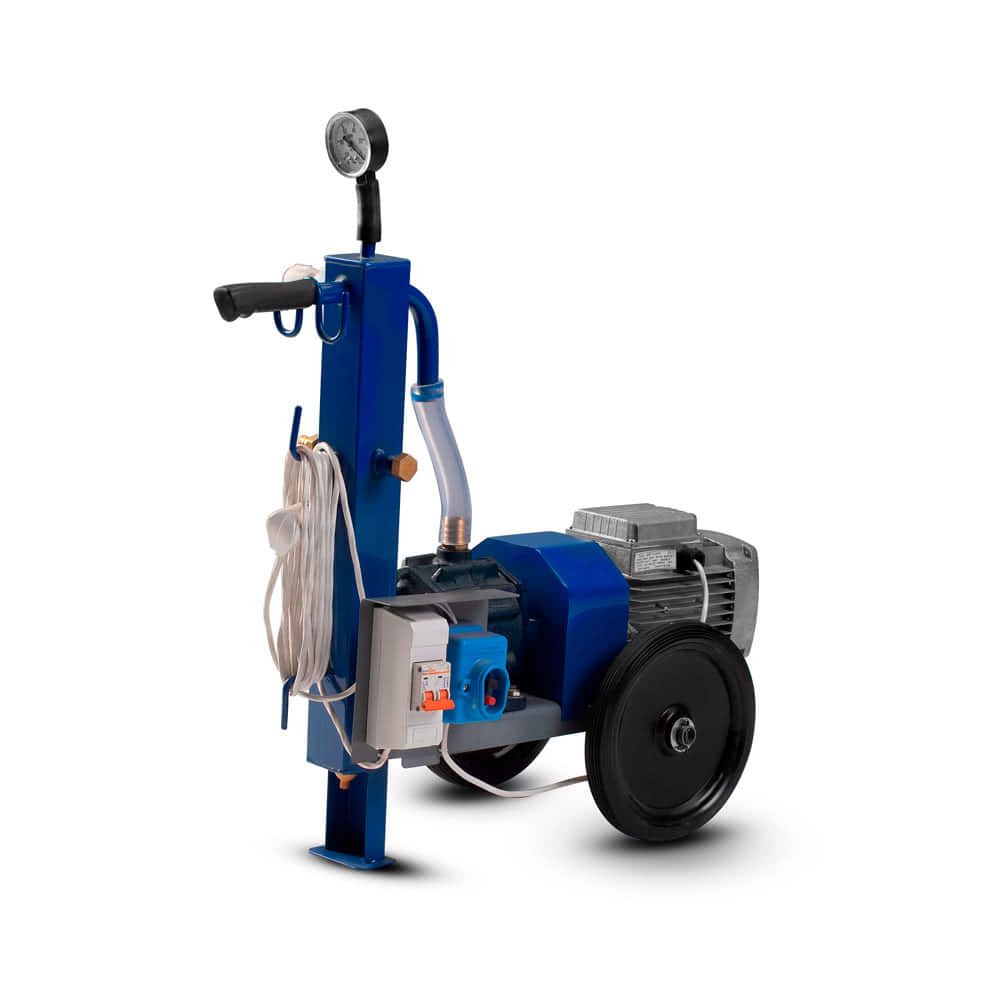

Особенности конструкции силового агрегата

Доильная установка ДаМилк АИД-2 имеет модульное строение , то есть основные узлы агрегата могут быть легко разъединены и локально заменены. Благодаря этому легче проводить ремонт, при необходимости можно поставить полностью новый модуль.

Двигатель и вакуумный насос доильной установки соединены клиноременной муфтой. Ресивер  силового агрегата объемом 1,3 л оснащен автоматическим сбросом конденсата. По желанию клиента можно установить блок защиты от влаги. Для повышения мобильности они установлены на каркас с тележкой.

Также на ресивере устанавливается вакуумметр  и двухметровый кабель.

Двигатель

В доильной установке АИД-2 используется электродвигатель  мощностью 0,75 кВт. Частота вращения вала 1500 об/мин. Через 60 минут работы он начинает перегреваться, и нужно делать перерыв. Чтобы защитить обмотку катушки двигателя, на установке дополнительно устанавливается предохранитель. Он отключает двигатель при коротком замыкании. Работает доильная установка от сети 220 В.

Насос

В доильной установке АИД-2 от ДаМилк используется сухой роторный насос закрытой конструкции  .

Сам насос полноценный модуль, который состоит из ротора со своим валом ; сам ротор вращается на подшипниках установленных в крышки ( и статора. В вакуумном насосе стоит 4 графитовые пластины 28×95×6 мм.

Поскольку смазка не используется, они изнашиваются быстрее. Потому следует всегда иметь запасной комплект пластин, а также инструменты для их замены. Диагностировать износ можно по падению производительности. А именно определив отклонение от номинального уровня вакуумметрического разряжения во время работы (на вакуумметре давление ниже необходимого для обслуживания животного).

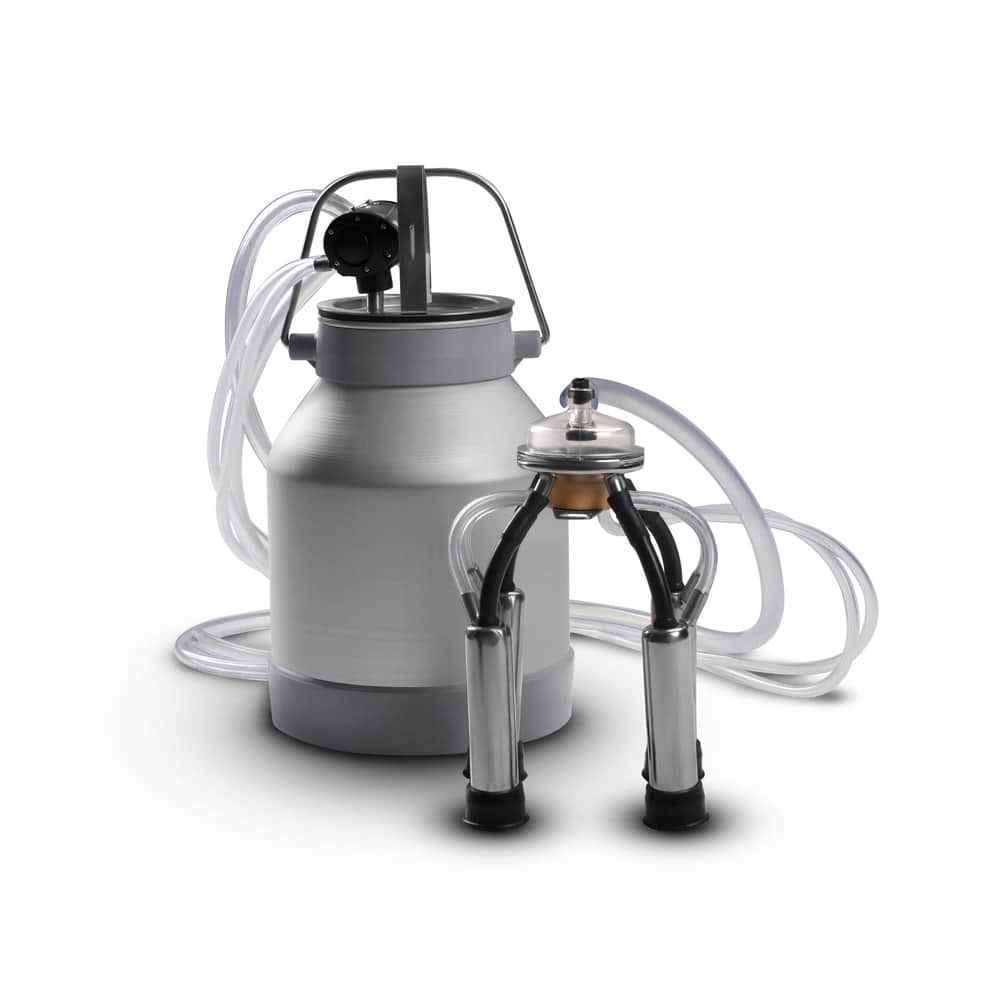

Доильное ведро

«Евро 240 нерж» Н – это комплектация доильного ведро в сборе, выпускаемая DaMilk. Она создана для использования с вакуумными установками АИД и УИД. При этом модель «Евро 240 нерж» Н совместима с установками и от других производитефлей.

Доильное ведро в сборе предназначено для доения коров, и потому используются соответствующие доильные стаканы и сосковая резина.

Комплектация

Доильное ведро в сборе «Евро 240 нерж» Н включает:

1. бидон для молока на 20 л из алюминия;
2. крышка из нержавеющей стали с механическим прижимом;
3. пульсатор для попарного доения (Турция);
4. коллектор объемом 240 см³ (Беларусь);
5. нержавеющие стаканы с каучуковой сосковой резиной;
6. молочный шланг 14х5 мм длиной 2 м;
7. один шланг постоянного 11х5 мм и два переменного 7х3 мм вакуума (по 2 м).

В доильном ведре в сборе «Евро 240 нерж» Н используются силиконовые шланги, так как они хорошо переносят воздействие механических и температурных раздражителей, безопасны, и за ними легко ухаживать. Длина шланга постоянного вакуума составляет 2 метра, но может быть увеличена.

Особенности

Система попарного доения

Турецкий настраиваемый коллектор заставляет сокращаться сосковую резину попарно. То есть молоко одновременно забирается с двух сосков, а не со всех.

Попарный пульсатор (1) устанавливается на крышку бидона. К нему подключено два шланга (2)переменного вакуума (диаметр 7 мм, толщина стенок 3 мм). Они нужны для соединения с распределителем (3), которые стоит на коллекторе.

Доильный паук

Молоко из доильных стаканов попадает в коллектор, и дальше по молочному шлангу в бидон. В доильном ведре в сборе «Евро 240 нерж» Н стоит коллектор объемом 240 см³. Его крышка сделана из полипропилена, а основания – нержавеющей стали. Коллектор подходит для коров, которые дают больше 30 л молока в сутки.

Стаканы изготавливаются методом вальцевания. Они сделаны из нержавеющей стали толщиной 2 мм. Благодаря своему весу они воздействуют на соски с нужной силой, что стимулирует припуск молока.

Используется сосковая резина с повышенным содержанием каучука. После полугода работы она изнашивается, и требуется замена. На нижней части сосковой резины расположено три посадочных рубца необходимых для ее подтяжки. Периодическая подтяжка нужна для более плотного прилегания сосковой резины к самим соскам.

Нержавеющая крышка оснащена механическим прижимом. На ней находится 3 штуцера. Шланги и пульсатор можно надеть на отдельные выходы, а потому не придется устанавливать тройник.
