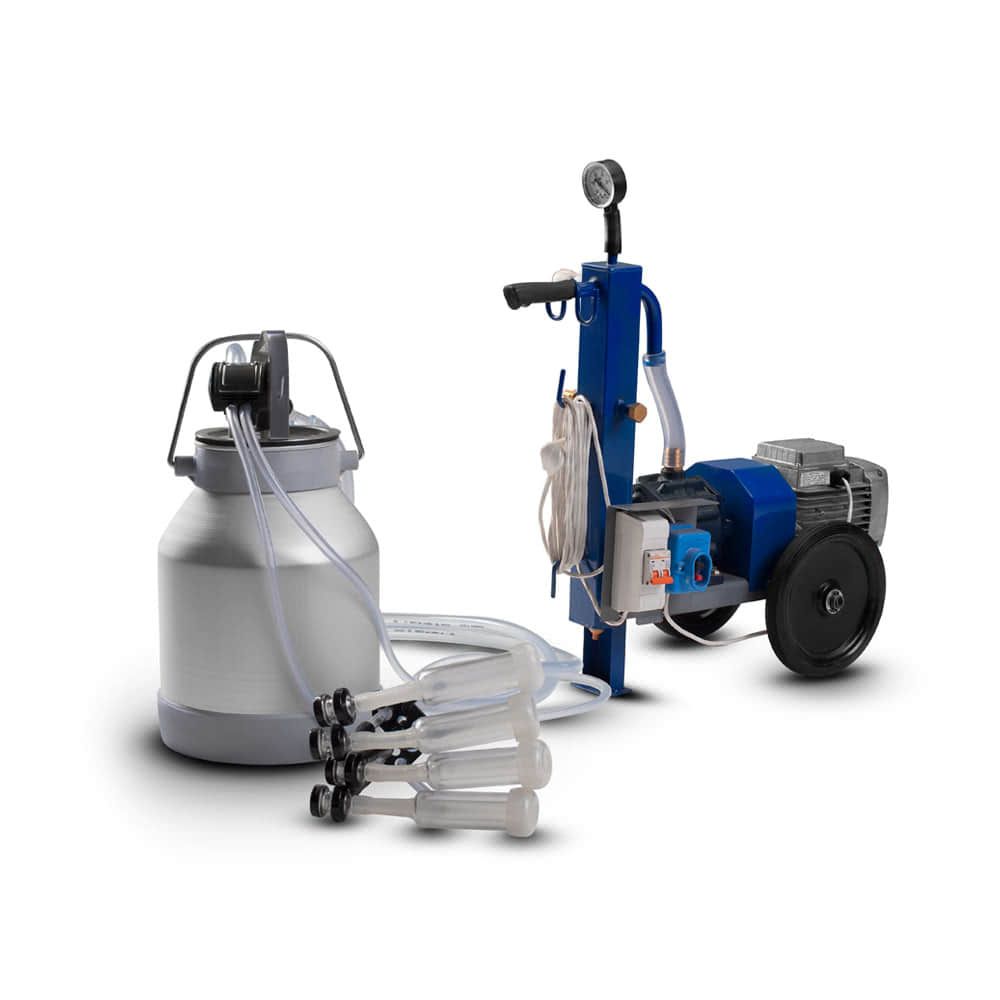

Доильный аппарат Дамилк АИД-2 "Коза" (Синхронная) 1/2 Н

Описание доильного аппарата Дамилк АИД-2 "Коза" (Синхронная) 1/2 Н

Доильный аппарат Дамилк АИД-2 "Коза" (Синхронная) 1/2 Н– это силовой агрегат, который создает вакуум в доильном аппарате. Доильный аппарат состоит из бидона  и доильного паука. Модель АИД-2 предназначена для бытового использования, но подойдет и для небольших ферм. Производительности вакуумного насоса достаточно для подключения 2 линий для доения коров или 4 для коз.

Производительность

Максимальное разрежение, создаваемое доильной установкой, составляет 80 кПа. Для доения коров достаточно показателя 47-50 кПа, коз – 37-40. Производительность вакуумного насоса 13,8 м³/час. Этого достаточно для доения в коров в две линии, а коз – в четыре.

С доильной установкой АИД-2 за час можно подоить до 17 коров или 80 коз.

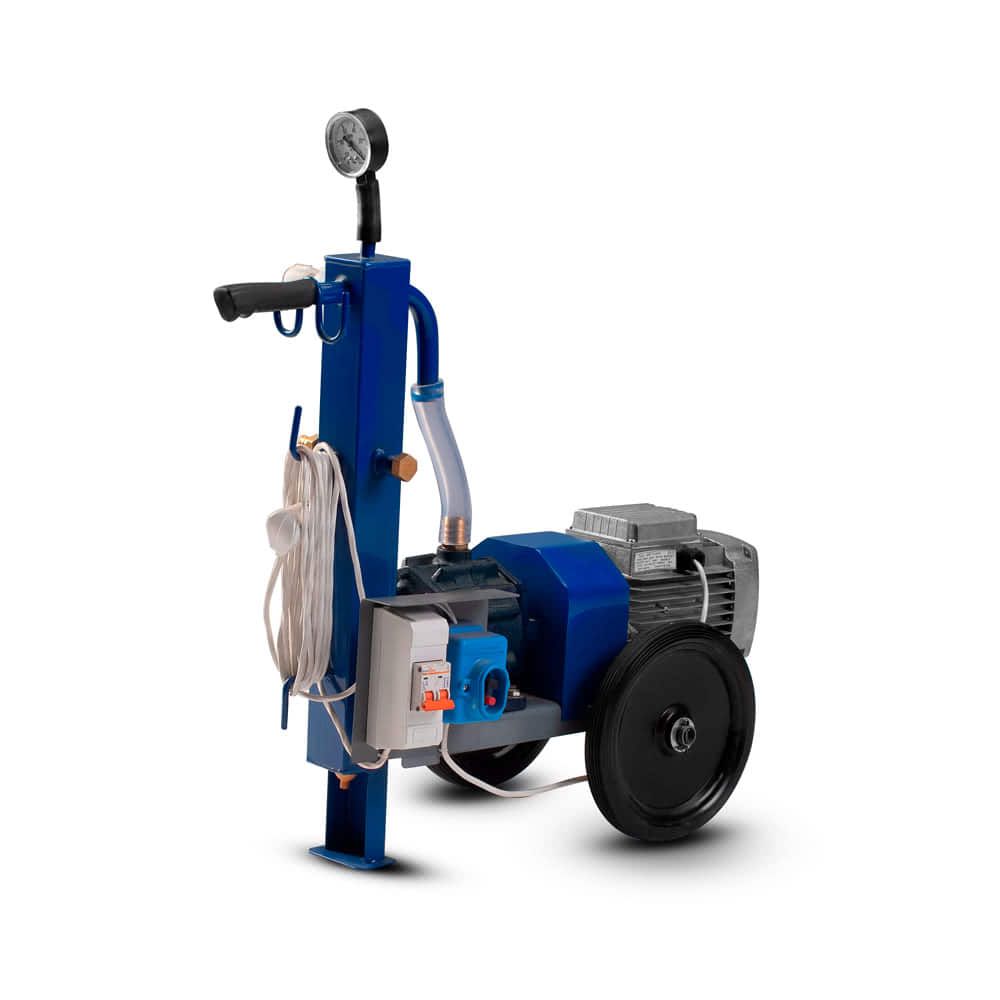

Особенности конструкции силового агрегата

Доильная установка ДаМилк АИД-2 имеет модульное строение , то есть основные узлы агрегата могут быть легко разъединены и локально заменены. Благодаря этому легче проводить ремонт, при необходимости можно поставить полностью новый модуль.

Двигатель и вакуумный насос доильной установки соединены клиноременной муфтой. Ресивер  силового агрегата объемом 1,3 л оснащен автоматическим сбросом конденсата. По желанию клиента можно установить блок защиты от влаги. Для повышения мобильности они установлены на каркас с тележкой.

Также на ресивере устанавливается вакуумметр  и двухметровый кабель.

Двигатель

В доильной установке АИД-2 используется электродвигатель  мощностью 0,75 кВт. Частота вращения вала 1500 об/мин. Через 60 минут работы он начинает перегреваться, и нужно делать перерыв. Чтобы защитить обмотку катушки двигателя, на установке дополнительно устанавливается предохранитель. Он отключает двигатель при коротком замыкании. Работает доильная установка от сети 220 В.

Насос

В доильной установке АИД-2 от ДаМилк используется сухой роторный насос закрытой конструкции  .

Сам насос полноценный модуль, который состоит из ротора со своим валом ; сам ротор вращается на подшипниках установленных в крышки ( и статора. В вакуумном насосе стоит 4 графитовые пластины 28×95×6 мм.

Поскольку смазка не используется, они изнашиваются быстрее. Потому следует всегда иметь запасной комплект пластин, а также инструменты для их замены. Диагностировать износ можно по падению производительности. А именно определив отклонение от номинального уровня вакуумметрического разряжения во время работы (на вакуумметре давление ниже необходимого для обслуживания животного).

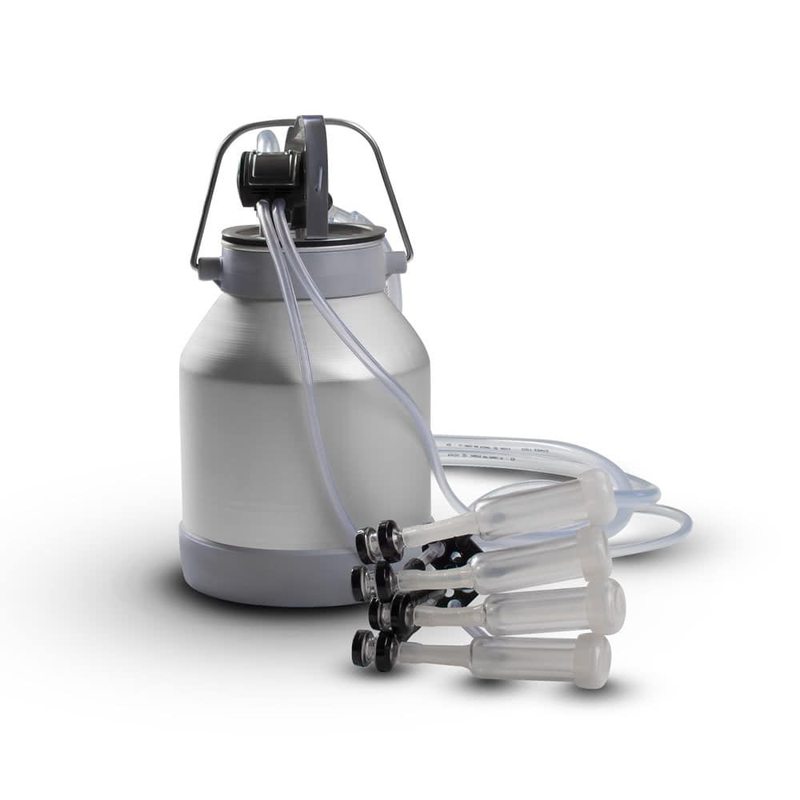

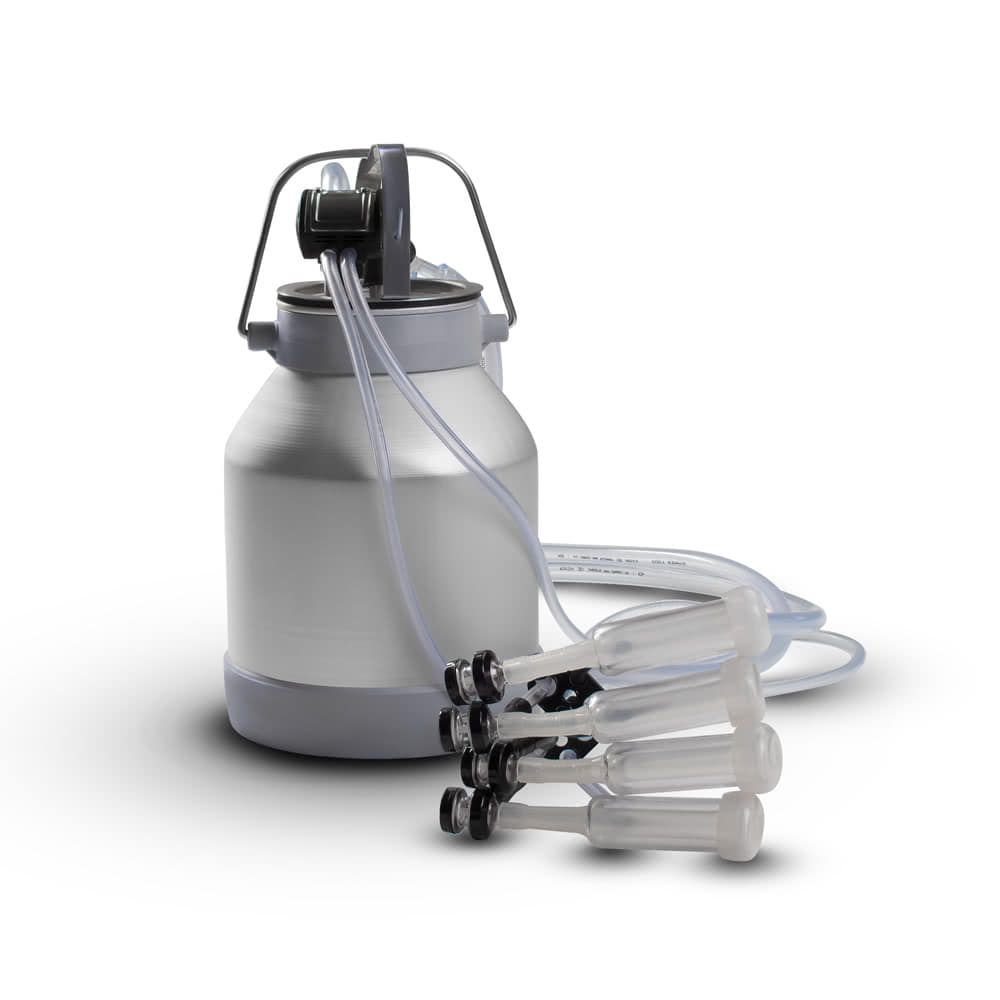

Доильное ведро

«Коза» (Синхронная) 1/2 Н – это доильное ведро в сборе, которое комплектуется импортными узлами (стаканы, сосковая резина). Они производятся в Турции, которая считается одним из лидеров в Европе по производству доильного оборудования.

Доильное ведро в сборе «Коза» (Синхронная) 1/2 Н предназначено для одновременного доения двух коз. Оно совместимо со многими вакуумными установками, в том числе АИД и УИД от DaMilk.

Комплектация

В комплект доильного ведра в сборе «Коза» (Синхронная) 1/2 Н входит:

1. молочный бидон (алюминий) на 20 л (фактическая вместимость 19 л);
2. крышка из нержавеющей стали (3 выхода);
3. синхронный пульсатор (соотношение тактов 60х40);
4. доильные стаканы (пластик) и сосковая резина (силикон) для доения в 2 линии;
5. 2 шланга (14х5 мм) для молока;
6. шланг постоянного 11х5 мм и 2 шланга переменного вакуума 7х3 мм.

Используются силиконовые шланги, так как они не трескаются во время мороза или от сгибания. К тому же, силикон не придает молоку никакого привкуса или запаха, он легко моется.

Особенности

Синхронная система доения

В доильном ведре для коз в сборе «Коза» (Синхронная) 1/2 Н используется синхронный пульсатор. При синхронной системе доения молоко одновременно забирается со всех сосков, причем как первой, так и второй линии доения.

У пульсатора для одновременного доения только один выход, а потому для подключения шлангов переменного вакуума нужен тройник. Другим концом шланг соединен с доильными стаканами. Распределитель, как в агрегатах индивидуального доения для коров, отсутствует.

Доильный паук

Также отсутствует коллектор, то есть система сбора молока бесколлекторная. Молоко отбирается при помощи сосковой резины, после чего со стаканов по шлангу подается в емкость. Для сбора молока используется одна емкость для обеих линий доения.

Доильное ведро в сборе «Коза» (Синхронная) 1/2 Н комплектуется пластиковыми стаканами. Они изготавливаются методом экструзии из прозрачного поликарбоната. Этот материал делает стаканы прочными, но при этом легкими.

Силиконовая сосковая резина имеет турецкое происхождение. Материал износостойкий, а потому замена требуется 1 раз в год. За это время в резине появляются микротрещины, которые служат местом для размножения бактерий. Потому дальнейшее использование комплекта приведет к появлению болезней.

Крышка из нержавеющей стали имеет механический прижим, который позволяет уменьшить износ уплотнителя. Штуцера на нержавеющей крышке 3, то есть можно отдельно подключить шланги и пульсатор.
