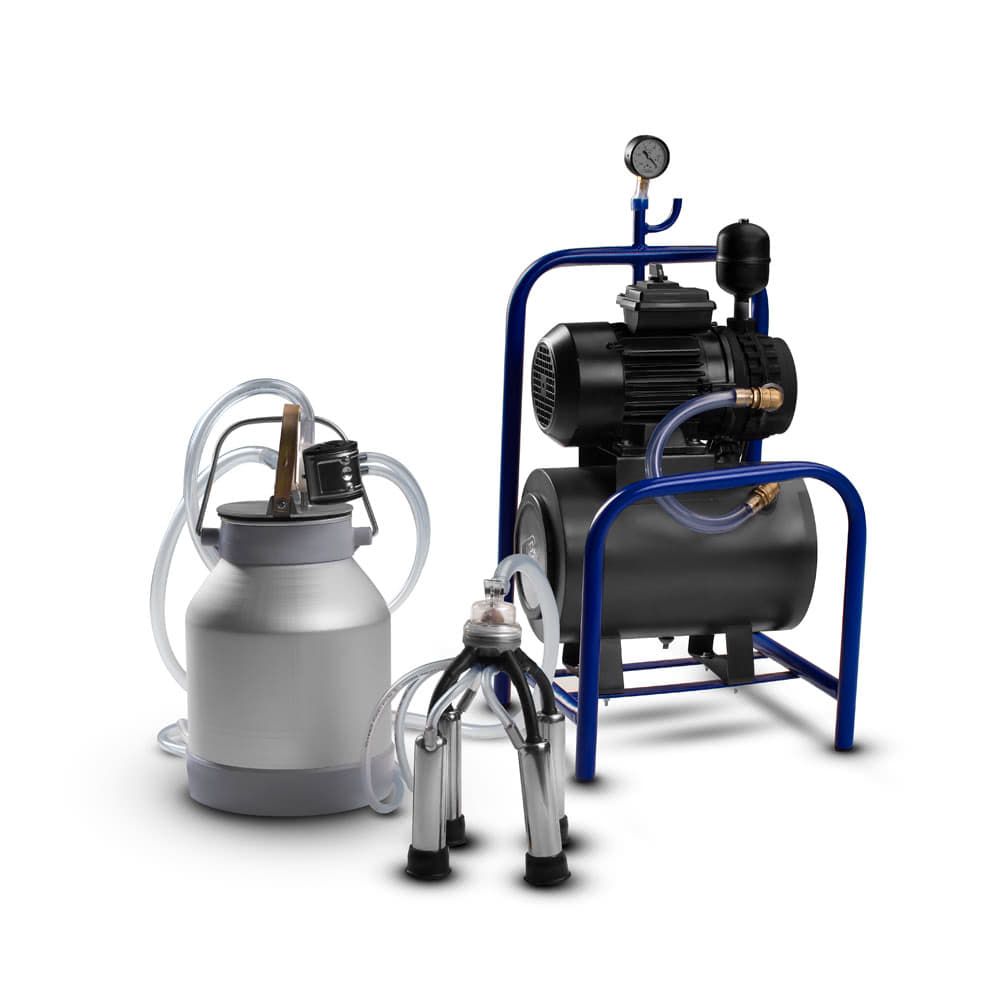

Доильный аппарат Дамилк АИД-3 "Евро 140" А

Описание доильного аппарата Дамилк АИД-3 "Евро 140" А

Доильный аппарат Дамилк АИД-3 "Евро 140" А – это украинский аналог турецкого силового агрегата для доильного аппарата. Доильное ведро и паук (подвесное оборудование) не входит в комплект поставки.

Турецкое оборудование для молочных ферм считается одним из лучших в Европе. В компании ДаМилк взяли за основу популярную доильную установку и адаптировали под реалии нашей страны.

Модель АИД-3 используются на фермах и в домашних хозяйствах. Она совместима с аппаратами для доения и коз, и коров. Вакуумная установка создает в системе разрежение, которое является основой процесса машинного доения.

Производительность

Вакуумный насос доильной установки DaMilk АИД-3 имеет производительность 11,6 м³/час. Благодаря этому можно оборудовать агрегат для одновременного доения двух коров или четырех коз.

За час работы с такой установкой можно подоить до 17 коров (6-7 минут на одно животное) или 80 коз (2-3 минуты).

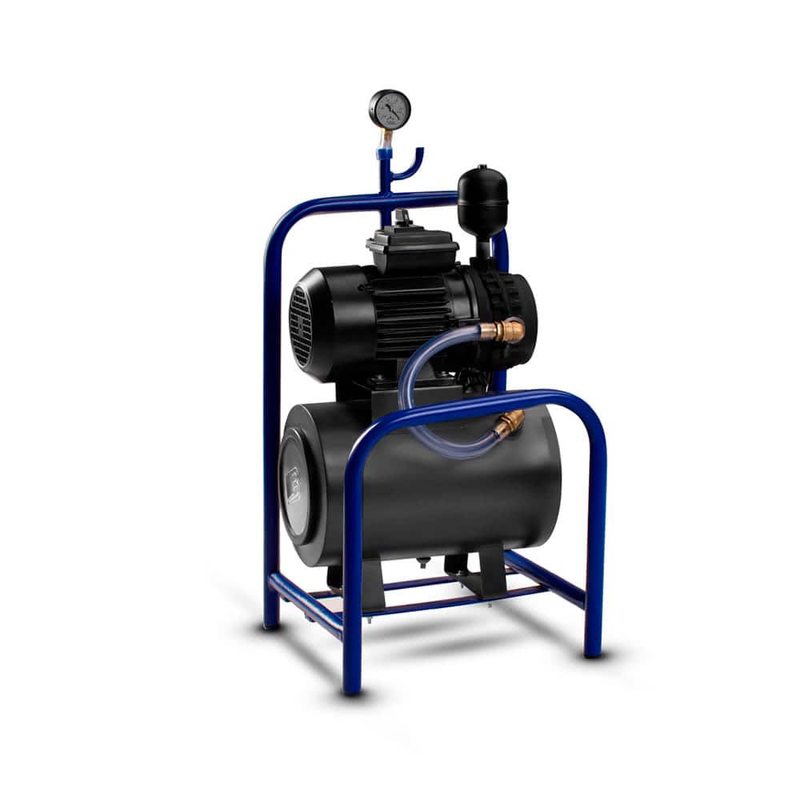

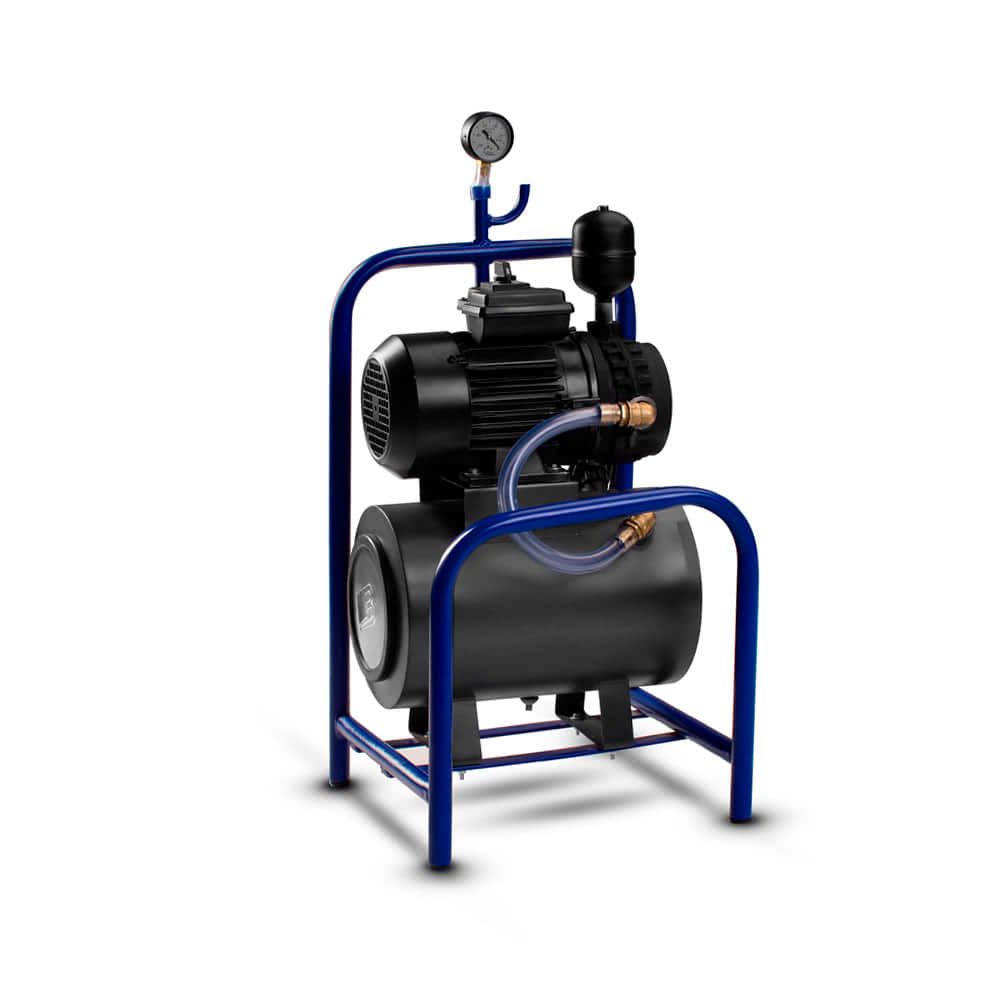

Особенности конструкции силового агрегата

Силовой агрегат имеет моноблочную конструкцию. Двигатель и вакуумный насос соединены напрямую (муфта отсутствует).

Агрегат оснащают объемным ресивером на 19 л. На нем стоит регулятор вакуума (металлический) и клапан для сброса конденсата. Клапан срабатывает автоматически после отключения, когда в системе пропадает вакуум.

Доильные установки ДаМилк АИД-3 собирают на каркасе. Предусмотрено стационарное использование, а потому колеса на каркасе отсутствуют. Длина кабеля питания 5 м, а потому вакуумный агрегат можно разместить в помещении, не прокладывая дополнительную проводку.

Отдельно следует отметить глушитель с фильтрующей сердцевиной. Он снижает шум от работающего насоса, а также не дает частицам графита попасть в воздух.

В комплекте с силовым агрегатом идет вакуумметр для отслеживания вакуумметрического давления.

Двигатель

Доильная установка ДаМилк АИД-3 работает благодаря электродвигателю мощностью 750 Вт. Скорость вращения вала - 1500 об/мин. Двигатель относится к категории размещения электроприборов №3, что обуславливает условия его хранения и использования.

Чтобы не допустить повреждение обмотки двигателя, нельзя превышать рекомендуемое время работы. В противном случае защитный слой на катушке будет поврежден, и мотор выйдет из строя.

Насос

В доильной установке АИД-3 от ДаМилк используется сухой роторный насос. Внутри стоит четыре графитовые пластины размером 45×70×6 мм. Они больше в сравнении с теми, которые используются в моделях этого класса. За счет увеличения снижается их износ, а значит увеличивается время между заменами.

Насос имеет открытую конструкцию, то есть ротор надевается непосредственно на вал двигателя. Крышка насоса отсутствует, а потому используется соединительный фланец. Подшипники во фланце и передней крышке отсутствуют.

На статоре находится глушитель. Он снижает шум, а также фильтрует воздух от частиц графита. Воздушный фильтр имеет цилиндрическую форму и сделан из микроволокна.

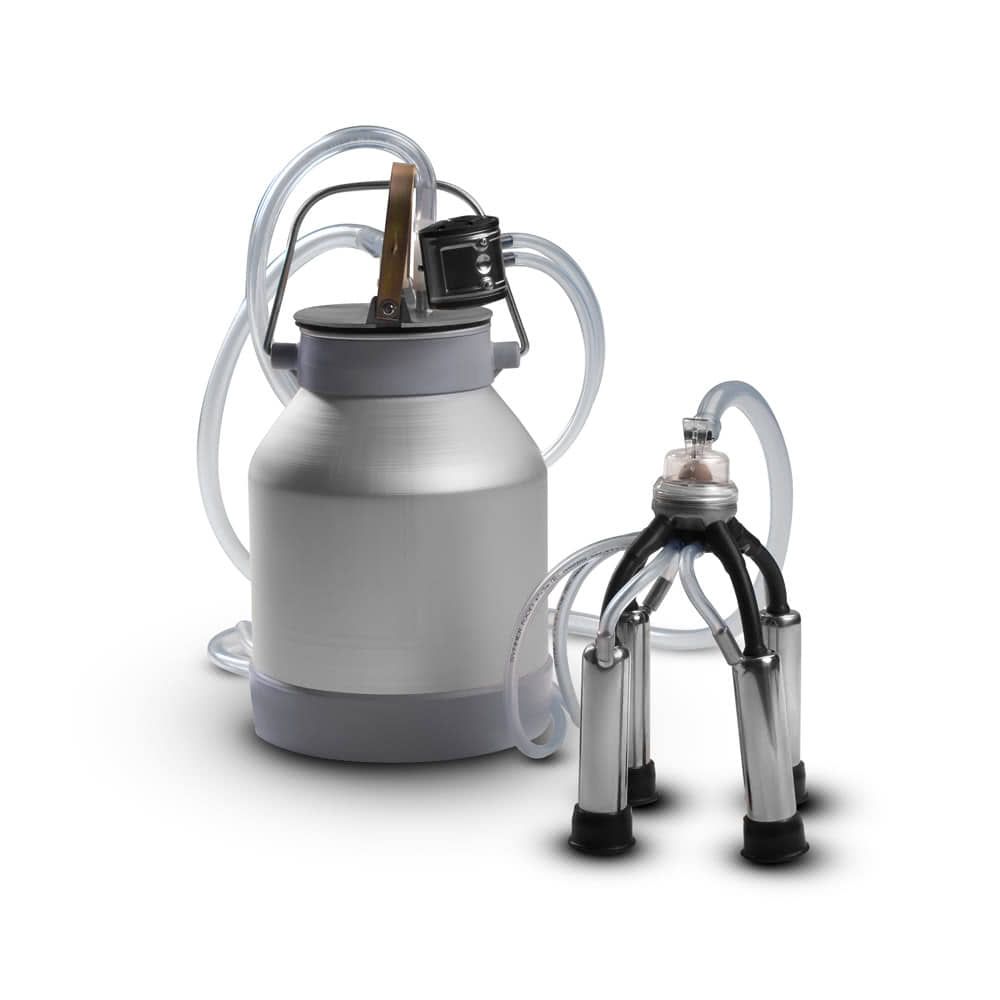

Доильное ведро

Комплектация «Евро 140» А доильного ведра в сборе – это часть агрегата индивидуального доения. Ее главные функции: преобразование вакуума из постоянного в переменный и отбор молока.

Доильное ведро в сборе состоит из подвесного оборудования, молочного бидона и пульсатора. Все это соединено силиконовыми трубками разного диаметра.

Доильное ведро в сборе «Евро 140» А может работать с масляными и сухими вакуумными установками. Эта комплектация изготавливается компанией ДаМилк, но совместима с силовыми агрегатами и от других производителей.

Комплектация

В доильном ведре в сборе «Евро 140» А используется паук системы «Майга». Он состоит из:

1. бидона объемом 20 л для сбора молока;
2. алюминиевой крышки с механическим прижимом;
3. асинхронного пульсатора для попарного доения;
4. коллектора 140 см³;
5. 4 нержавеющих стаканов с каучуковой сосковой резиной;
6. молочного шланга 2 м (14х5 мм);
7. шланга постоянного (11х5 мм) и переменного (7х3) вакуума по 2 м.

Система соединена с вакуумным насосом шлангом 11х5 мм. Стандартная длина составляет 2 метра, но по запросу клиента его можно удлинить. Материал шлангов – силикон, который хорошо гнется, не трескается.

Особенности

Попарная система доения

«Евро 140» А – доильное ведро в сборе для коров, которое работает по попарной схеме. Это значит, что сосание происходит одновременно только из 2 сосков, что имитирует ручное доение. Для этого используется асинхронный пульсатор турецкого производства и специальный распределитель вакуума с 6-ю выходами.

Пульсатор и распределитель соединяются двумя силиконовыми шлангами (диаметр 7 мм, толщина стенок 3 мм).

Доильный паук

Коллектор украинского производства. Крышка сделана из прозрачного пластика (поликарбонат), прозрачная для того чтобы отслеживать интенсивность отдачи молока. Основание коллектора сделано из алюминия. Объем 140 см³ рассчитан на коров, которые дают около 30 л молока в сутки.

Стаканы изготавливают методом вальцевания, благодаря чему они не имеют соединительных швов. Это делает их прочнее, надежнее и долговечнее в плане коррозии, так как они не имеют сварного шва. Также они обеспечивают достаточную нагрузку на вымя, что стимулирует оптимальный припуск молока.

Сосковая резина с повышенным содержанием каучука более эластичная и износостойкая. Посадочных рубца 3, а значит, по мере растягивания нужно менять посадку для натяжения чулка. Таким образом, сосковая резина будет хорошо сидеть на вымени, и корова не будет испытывать дискомфорт.

На крышке доильного ведра 2 штуцера. К одному подключается молочный шланг, а на втором при помощи тройника надевают пульсатор и трубку постоянного вакуума. Прижим осуществляется механически, то есть можно самостоятельно выбирать его силу, что влияет на крайнее показатели срока службы уплотнителя крышки.
