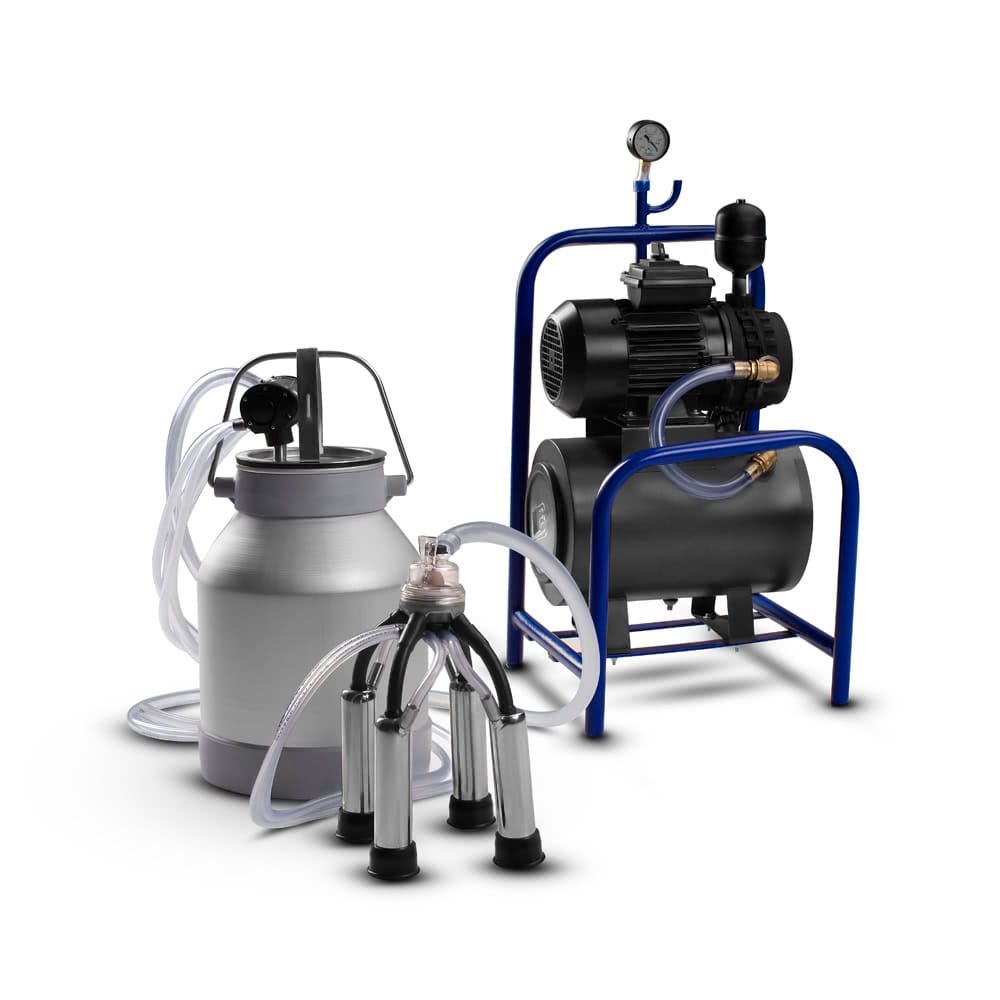

Доильный аппарат Дамилк АИД-3 "Евро 140" Н

Описание доильного аппарата Дамилк АИД-3 "Евро 140" Н

Доильный аппарат Дамилк АИД-3 "Евро 140" Н– это украинский аналог турецкого силового агрегата для доильного аппарата. Доильное ведро и паук (подвесное оборудование) не входит в комплект поставки.

Турецкое оборудование для молочных ферм считается одним из лучших в Европе. В компании ДаМилк взяли за основу популярную доильную установку и адаптировали под реалии нашей страны.

Модель АИД-3 используются на фермах и в домашних хозяйствах. Она совместима с аппаратами для доения и коз, и коров. Вакуумная установка создает в системе разрежение, которое является основой процесса машинного доения.

Производительность

Вакуумный насос доильной установки DaMilk АИД-3 имеет производительность 11,6 м³/час. Благодаря этому можно оборудовать агрегат для одновременного доения двух коров или четырех коз.

За час работы с такой установкой можно подоить до 17 коров (6-7 минут на одно животное) или 80 коз (2-3 минуты).

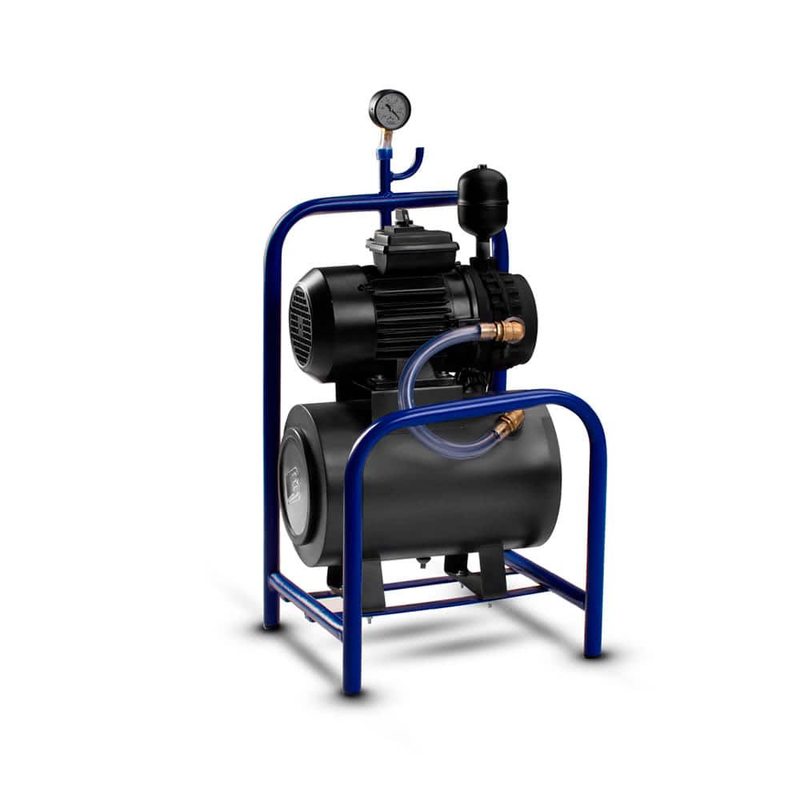

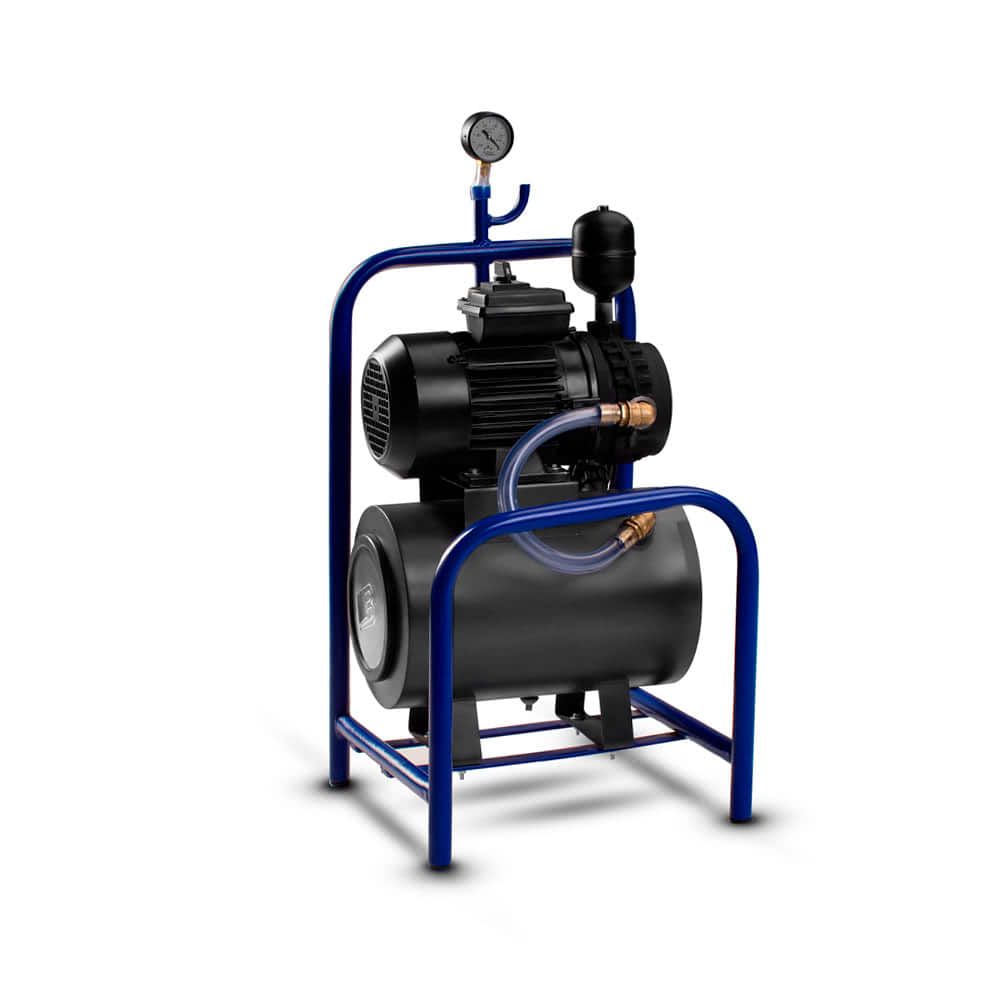

Особенности конструкции силового агрегата

Силовой агрегат имеет моноблочную конструкцию. Двигатель и вакуумный насос соединены напрямую (муфта отсутствует).

Агрегат оснащают объемным ресивером на 19 л. На нем стоит регулятор вакуума (металлический) и клапан для сброса конденсата. Клапан срабатывает автоматически после отключения, когда в системе пропадает вакуум.

Доильные установки ДаМилк АИД-3 собирают на каркасе. Предусмотрено стационарное использование, а потому колеса на каркасе отсутствуют. Длина кабеля питания 5 м, а потому вакуумный агрегат можно разместить в помещении, не прокладывая дополнительную проводку.

Отдельно следует отметить глушитель с фильтрующей сердцевиной. Он снижает шум от работающего насоса, а также не дает частицам графита попасть в воздух.

В комплекте с силовым агрегатом идет вакуумметр для отслеживания вакуумметрического давления.

Двигатель

Доильная установка ДаМилк АИД-3 работает благодаря электродвигателю мощностью 750 Вт. Скорость вращения вала - 1500 об/мин. Двигатель относится к категории размещения электроприборов №3, что обуславливает условия его хранения и использования.

Чтобы не допустить повреждение обмотки двигателя, нельзя превышать рекомендуемое время работы. В противном случае защитный слой на катушке будет поврежден, и мотор выйдет из строя.

Насос

В доильной установке АИД-3 от ДаМилк используется сухой роторный насос. Внутри стоит четыре графитовые пластины размером 45×70×6 мм. Они больше в сравнении с теми, которые используются в моделях этого класса. За счет увеличения снижается их износ, а значит увеличивается время между заменами.

Насос имеет открытую конструкцию, то есть ротор надевается непосредственно на вал двигателя. Крышка насоса отсутствует, а потому используется соединительный фланец. Подшипники во фланце и передней крышке отсутствуют.

На статоре находится глушитель. Он снижает шум, а также фильтрует воздух от частиц графита. Воздушный фильтр имеет цилиндрическую форму и сделан из микроволокна.

Доильное ведро

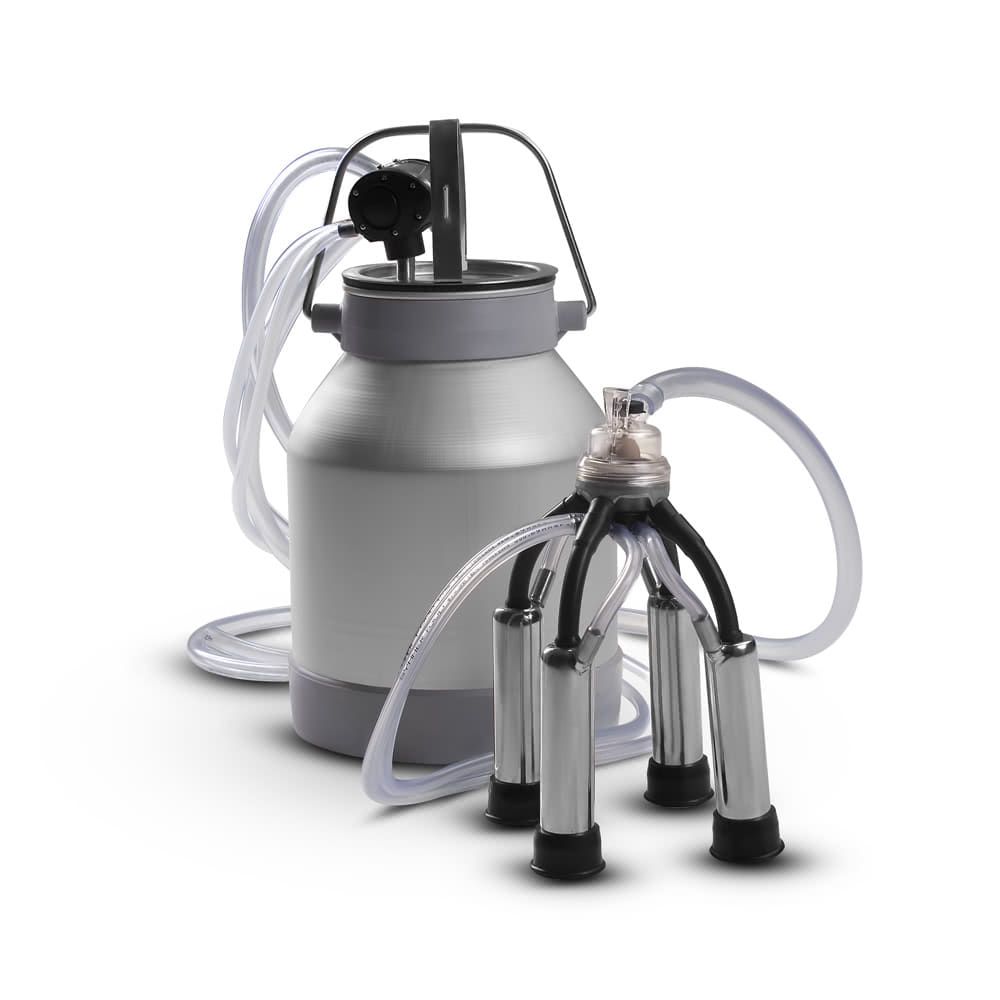

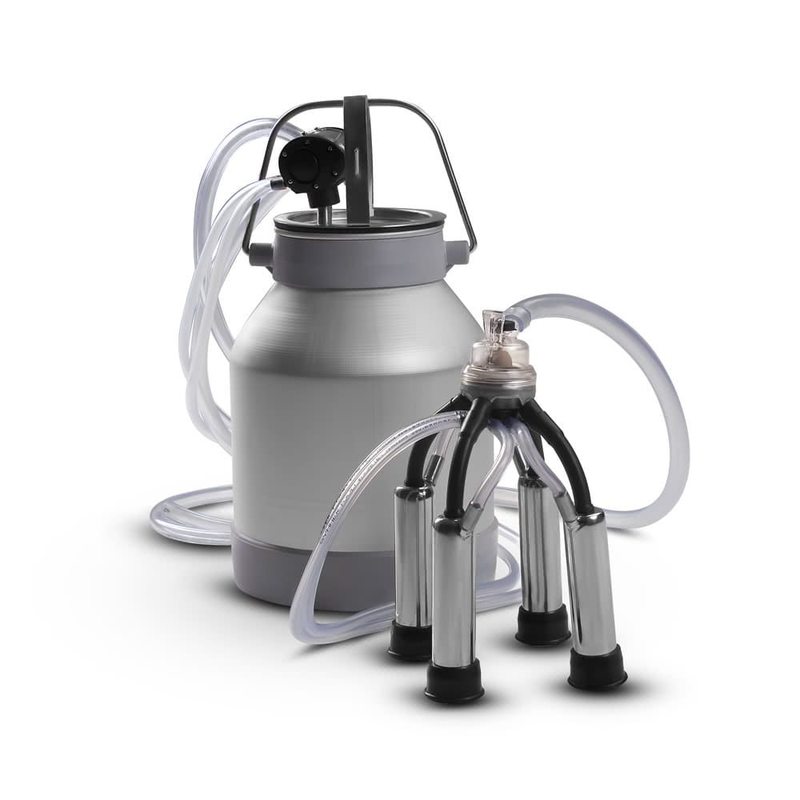

Доильное ведро в сборе «Евро 140» Н выпускается компанией DaMilk. Им комплектуются вакуумные установки серий АИД и УИД. Подвесное оборудование данной комплектации предназначено для доения коров.

Доильное ведро в сборе – это часть агрегата индивидуального доения. Для работы подвесного оборудования нужен вакуум, который создается силовой установкой.

Комплектация

Составные части доильного ведра в сборе «Евро 140» Н:

1. емкость для молока (20 л);
2. нержавеющая крышка с механическим прижимом и 3 штуцерами;
3. двухтактный асинхронный пульсатор;
4. коллектор на 140 см³ (алюминиевое основание);
5. 4 нержавеющих стакана с комплектом каучуковой сосковой резины;
6. молочный шланг 14х5 мм (2 м);
7. шланги постоянного 11х5 мм и переменного 7х3 мм вакуума по 2 м.

При изготовлении используются украинские и импортные комплектующие.

Все шланги сделаны из силикона, так как этот материал хорошо переносит изменение температуры, легко моется, может использоваться для работы с пищевыми продуктами.

По требованию клиента длину шланга постоянного вакуума можно увеличить.

Особенности

Система попарного доения

Попарный пульсатор (1), установленный на доильном ведре в сборе «Евро 140» Н, изготовлен в Турции. Устанавливается он на крышке. Пульсатор соединен с распределителем вакуума (3) на 6 выходов. Для этого используется два шланга переменного вакуума 7х3 мм (2).

При попарной системе доения молоко отбирается поочередно с сосков правой и левой долей вымени коровы.

Доильный паук

Паук доильного ведра в сборе «Евро 140» Н состоит из коллектора, стаканов, сосковой резины, распределителя вакуума.

Используется стандартный коллектор объемом 140 см³ с алюминиевым основанием. Крышка сделана из поликарбоната. Она прозрачная, чтобы можно было следить за интенсивностью отдачи молока.

Коллектор на 140 см³ рассчитан на коров с продуктивностью до 30 л молока в день.

Стаканы нержавеющие, изготовленные методом вальцевания. Нержавейка делает доильные стаканы прочными и тяжелыми. Вес обеспечивает хороший массаж сосков, что стимулирует припуск молока.

Сосковая резина доильного ведра в сборе «Евро 140» Н сделана из каучука. Приблизительный срок службы резины составляет полгода. Форма чулка круглая, длина 135 мм. Диаметр присоски сосковой резины 25 мм.

Крышка из нержавейки имеет механический прижим, то есть вы самостоятельно сможете регулировать его силу. Штуцеров 3, а потому пульсатор, молочный и вакуумный шланг можно удобно разместить без тройника.
