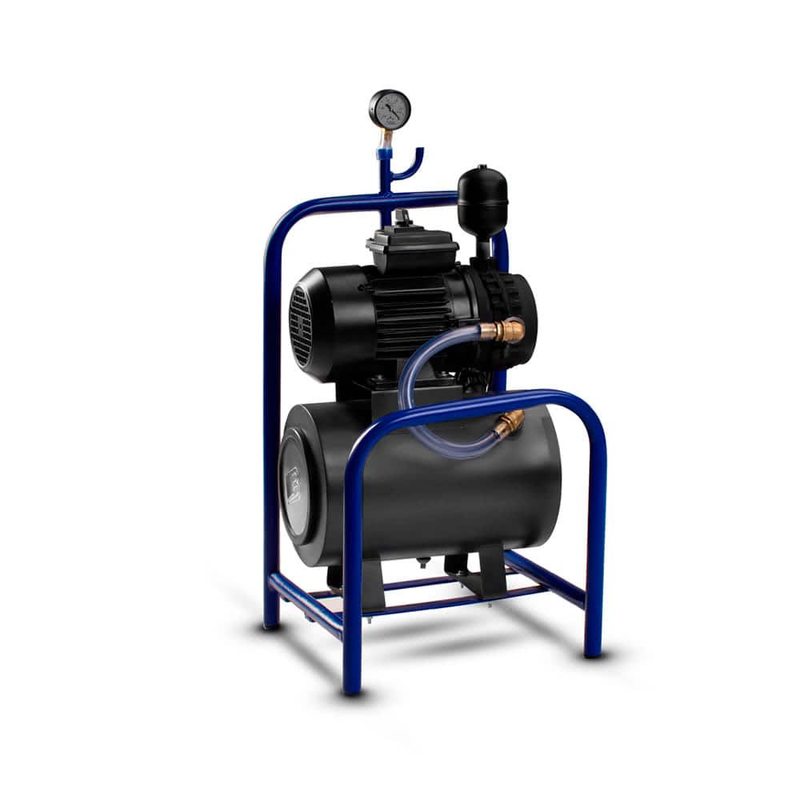

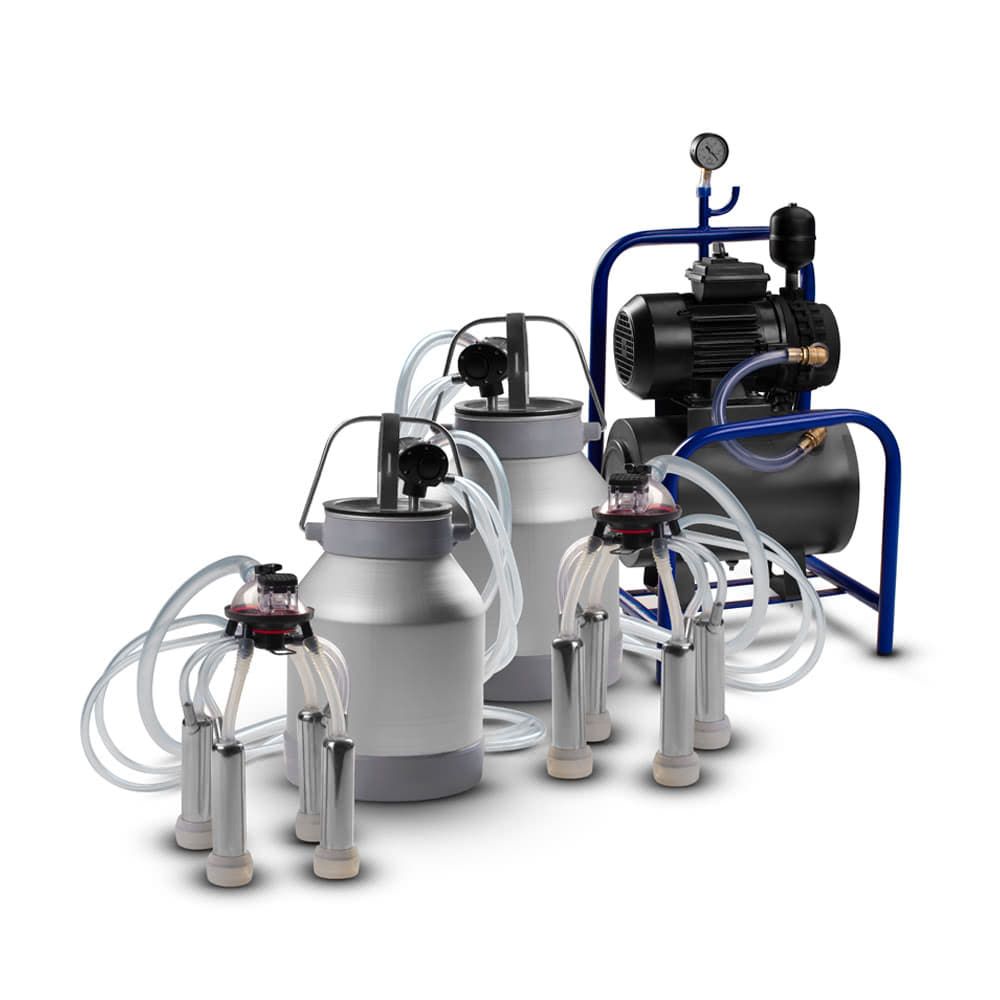

Доильный аппарат Дамилк АИД-3 "Евро 240-оригинал" (Силикон) Н (два ведра)

Описание доильного аппарата Дамилк АИД-3 "Евро 240-оригинал" (Силикон) Н (два ведра)

Доильный аппарат Дамилк АИД-3 "Евро 240-оригинал" (Силикон) Н (два ведра) – это украинский аналог турецкого силового агрегата для доильного аппарата. Доильное ведро и паук (подвесное оборудование) не входит в комплект поставки.

Турецкое оборудование для молочных ферм считается одним из лучших в Европе. В компании ДаМилк взяли за основу популярную доильную установку и адаптировали под реалии нашей страны.

Модель АИД-3 используются на фермах и в домашних хозяйствах. Она совместима с аппаратами для доения и коз, и коров. Вакуумная установка создает в системе разрежение, которое является основой процесса машинного доения.

Производительность

Вакуумный насос доильной установки DaMilk АИД-3 имеет производительность 11,6 м³/час. Благодаря этому можно оборудовать агрегат для одновременного доения двух коров или четырех коз.

За час работы с такой установкой можно подоить до 17 коров (6-7 минут на одно животное) или 80 коз (2-3 минуты).

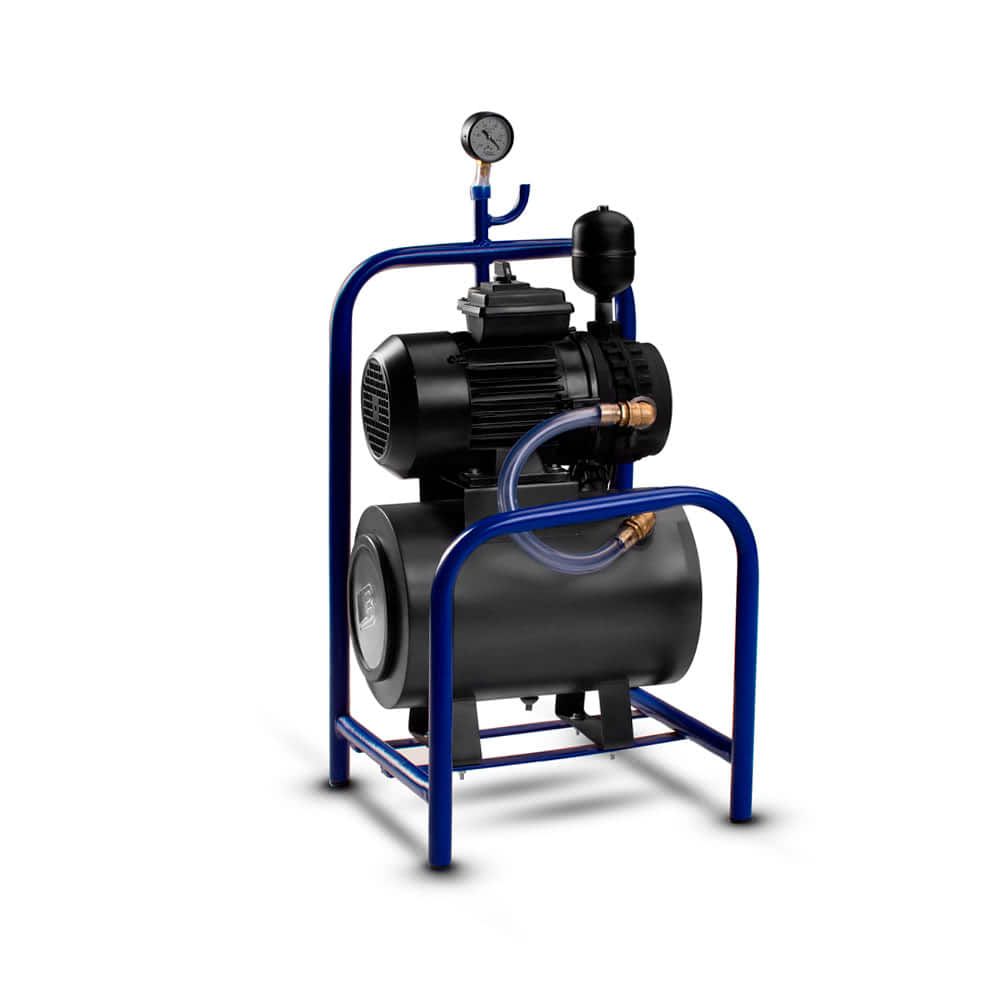

Особенности конструкции силового агрегата

Силовой агрегат имеет моноблочную конструкцию. Двигатель и вакуумный насос соединены напрямую (муфта отсутствует).

Агрегат оснащают объемным ресивером на 19 л. На нем стоит регулятор вакуума (металлический) и клапан для сброса конденсата. Клапан срабатывает автоматически после отключения, когда в системе пропадает вакуум.

Доильные установки ДаМилк АИД-3 собирают на каркасе. Предусмотрено стационарное использование, а потому колеса на каркасе отсутствуют. Длина кабеля питания 5 м, а потому вакуумный агрегат можно разместить в помещении, не прокладывая дополнительную проводку.

Отдельно следует отметить глушитель с фильтрующей сердцевиной. Он снижает шум от работающего насоса, а также не дает частицам графита попасть в воздух.

В комплекте с силовым агрегатом идет вакуумметр для отслеживания вакуумметрического давления.

Двигатель

Доильная установка ДаМилк АИД-3 работает благодаря электродвигателю мощностью 750 Вт. Скорость вращения вала - 1500 об/мин. Двигатель относится к категории размещения электроприборов №3, что обуславливает условия его хранения и использования.

Чтобы не допустить повреждение обмотки двигателя, нельзя превышать рекомендуемое время работы. В противном случае защитный слой на катушке будет поврежден, и мотор выйдет из строя.

Насос

В доильной установке АИД-3 от ДаМилк используется сухой роторный насос. Внутри стоит четыре графитовые пластины размером 45×70×6 мм. Они больше в сравнении с теми, которые используются в моделях этого класса. За счет увеличения снижается их износ, а значит увеличивается время между заменами.

Насос имеет открытую конструкцию, то есть ротор надевается непосредственно на вал двигателя. Крышка насоса отсутствует, а потому используется соединительный фланец. Подшипники во фланце и передней крышке отсутствуют.

На статоре находится глушитель. Он снижает шум, а также фильтрует воздух от частиц графита. Воздушный фильтр имеет цилиндрическую форму и сделан из микроволокна.

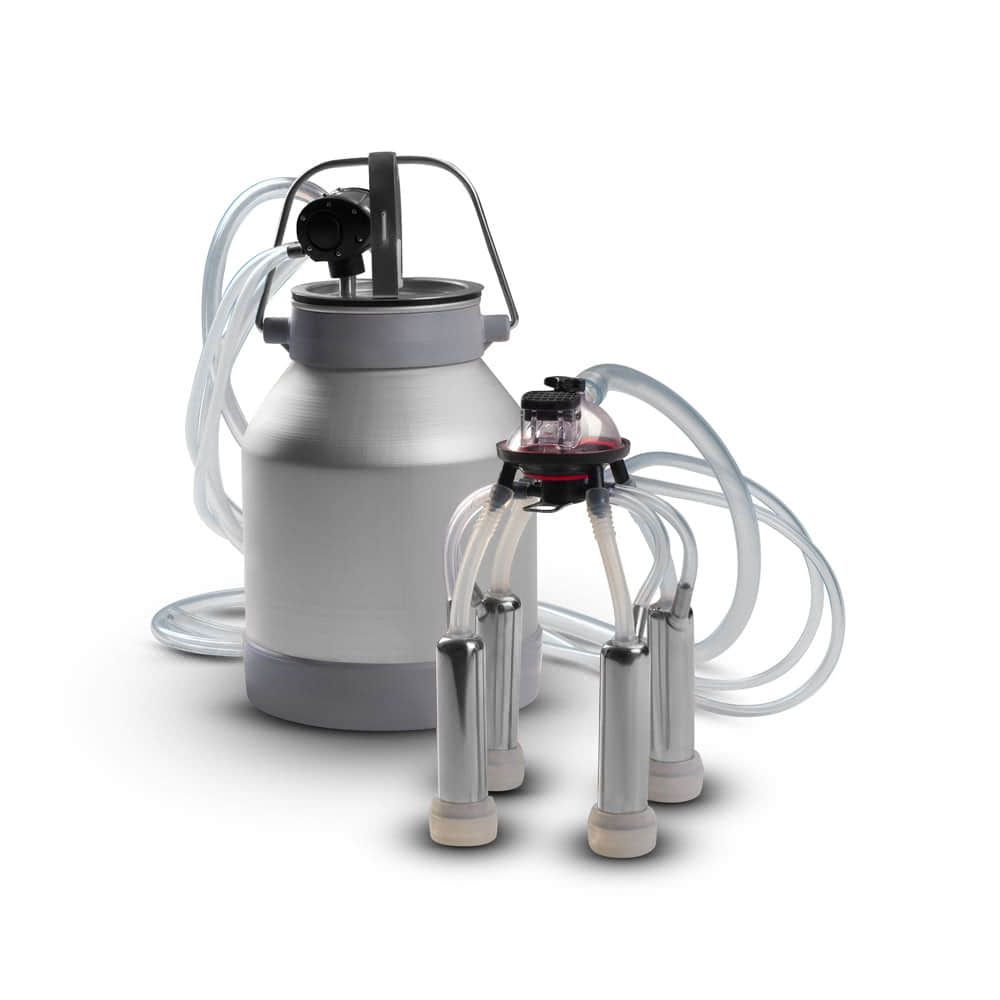

Доильное ведро

«Евро 240 нерж» Н – это комплектация доильного ведро в сборе, выпускаемая DaMilk. Она создана для использования с вакуумными установками АИД и УИД. При этом модель «Евро 240 нерж» Н совместима с установками и от других производителей.

Доильное ведро в сборе предназначено для доения коров, и потому используются соответствующие доильные стаканы и сосковая резина.

Комплектация

Доильное ведро в сборе «Евро 240 нерж» Н включает:

1. бидон для молока на 20 л из алюминия;
2. крышка из нержавеющей стали с механическим прижимом;
3. пульсатор для попарного доения (Турция);
4. коллектор объемом 240 см³ (Беларусь);
5. нержавеющие стаканы с каучуковой сосковой резиной;
6. молочный шланг 14х5 мм длиной 2 м;
7. один шланг постоянного 11х5 мм и два переменного 7х3 мм вакуума (по 2 м).

В доильном ведре в сборе «Евро 240 нерж» Н используются силиконовые шланги, так как они хорошо переносят воздействие механических и температурных раздражителей, безопасны, и за ними легко ухаживать. Длина шланга постоянного вакуума составляет 2 метра, но может быть увеличена.

Особенности

Система попарного доения

Турецкий настраиваемый коллектор заставляет сокращаться сосковую резину попарно. То есть молоко одновременно забирается с двух сосков, а не со всех.

Попарный пульсатор (1) устанавливается на крышку бидона. К нему подключено два шланга (2)переменного вакуума (диаметр 7 мм, толщина стенок 3 мм). Они нужны для соединения с распределителем (3), которые стоит на коллекторе.

Доильный паук

Молоко из доильных стаканов попадает в коллектор, и дальше по молочному шлангу в бидон. В доильном ведре в сборе «Евро 240 нерж» Н стоит коллектор объемом 240 см³. Его крышка сделана из полипропилена, а основания – нержавеющей стали. Коллектор подходит для коров, которые дают больше 30 л молока в сутки.

Стаканы изготавливаются методом вальцевания. Они сделаны из нержавеющей стали толщиной 2 мм. Благодаря своему весу они воздействуют на соски с нужной силой, что стимулирует припуск молока.

Используется сосковая резина с повышенным содержанием каучука. После полугода работы она изнашивается, и требуется замена. На нижней части сосковой резины расположено три посадочных рубца необходимых для ее подтяжки. Периодическая подтяжка нужна для более плотного прилегания сосковой резины к самим соскам.

Нержавеющая крышка оснащена механическим прижимом. На ней находится 3 штуцера. Шланги и пульсатор можно надеть на отдельные выходы, а потому не придется устанавливать тройник.
