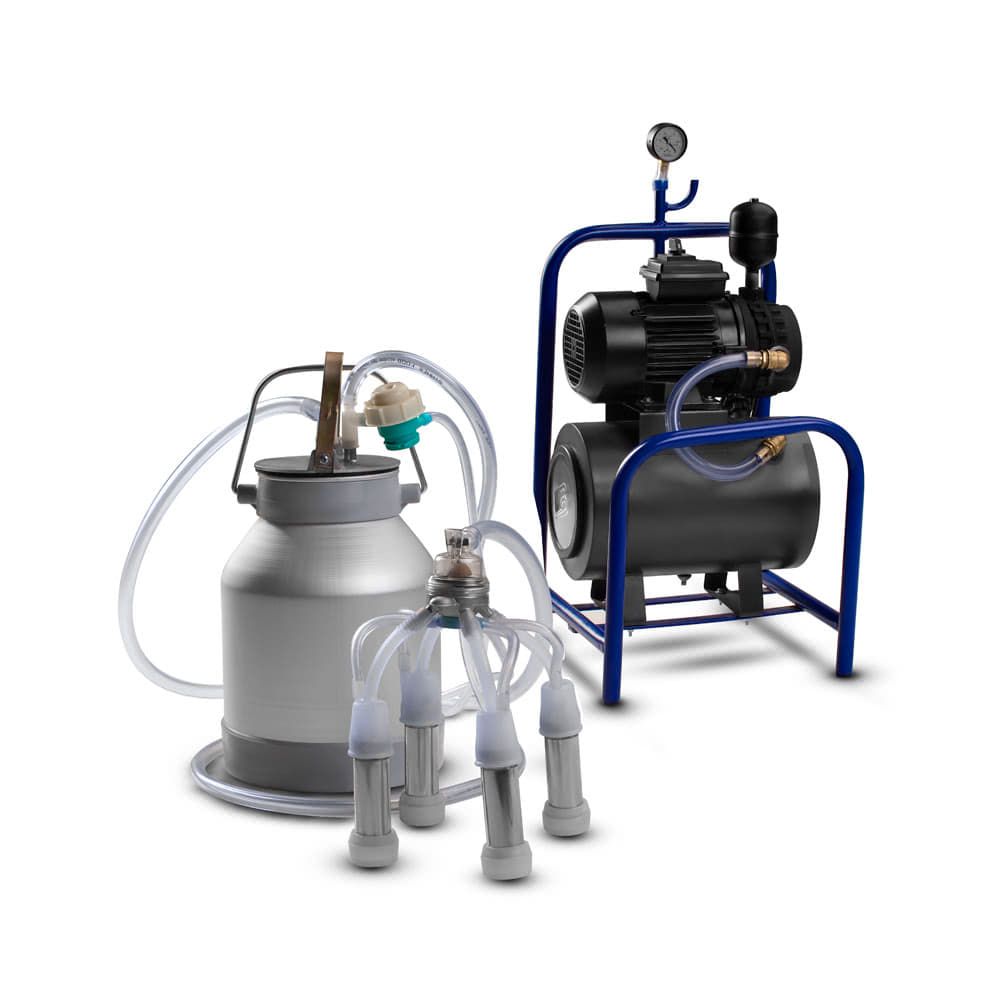

Доильный аппарат Дамилк АИД-3 "Комби" (силикон)

Описание доильного аппарата Дамилк АИД-3 "Комби" (силикон)

Доильный аппарат Дамилк АИД-3 "Комби" (силикон) – это украинский аналог турецкого силового агрегата для доильного аппарата. Доильное ведро и паук (подвесное оборудование) не входит в комплект поставки.

Турецкое оборудование для молочных ферм считается одним из лучших в Европе. В компании ДаМилк взяли за основу популярную доильную установку и адаптировали под реалии нашей страны.

Модель АИД-3 используются на фермах и в домашних хозяйствах. Она совместима с аппаратами для доения и коз, и коров. Вакуумная установка создает в системе разрежение, которое является основой процесса машинного доения.

Производительность

Вакуумный насос доильной установки DaMilk АИД-3 имеет производительность 11,6 м³/час. Благодаря этому можно оборудовать агрегат для одновременного доения двух коров или четырех коз.

За час работы с такой установкой можно подоить до 17 коров (6-7 минут на одно животное) или 80 коз (2-3 минуты).

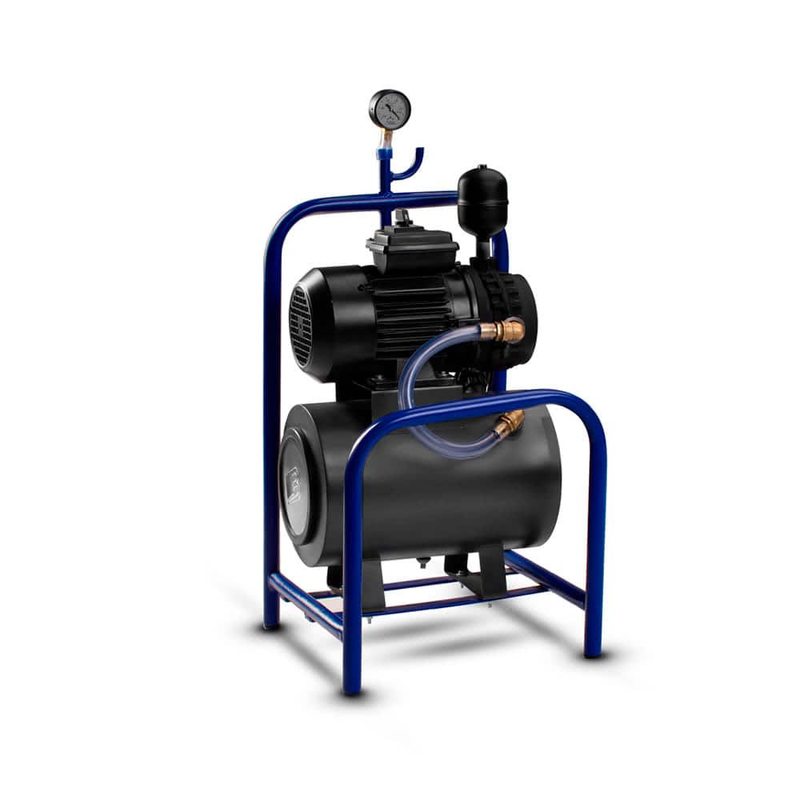

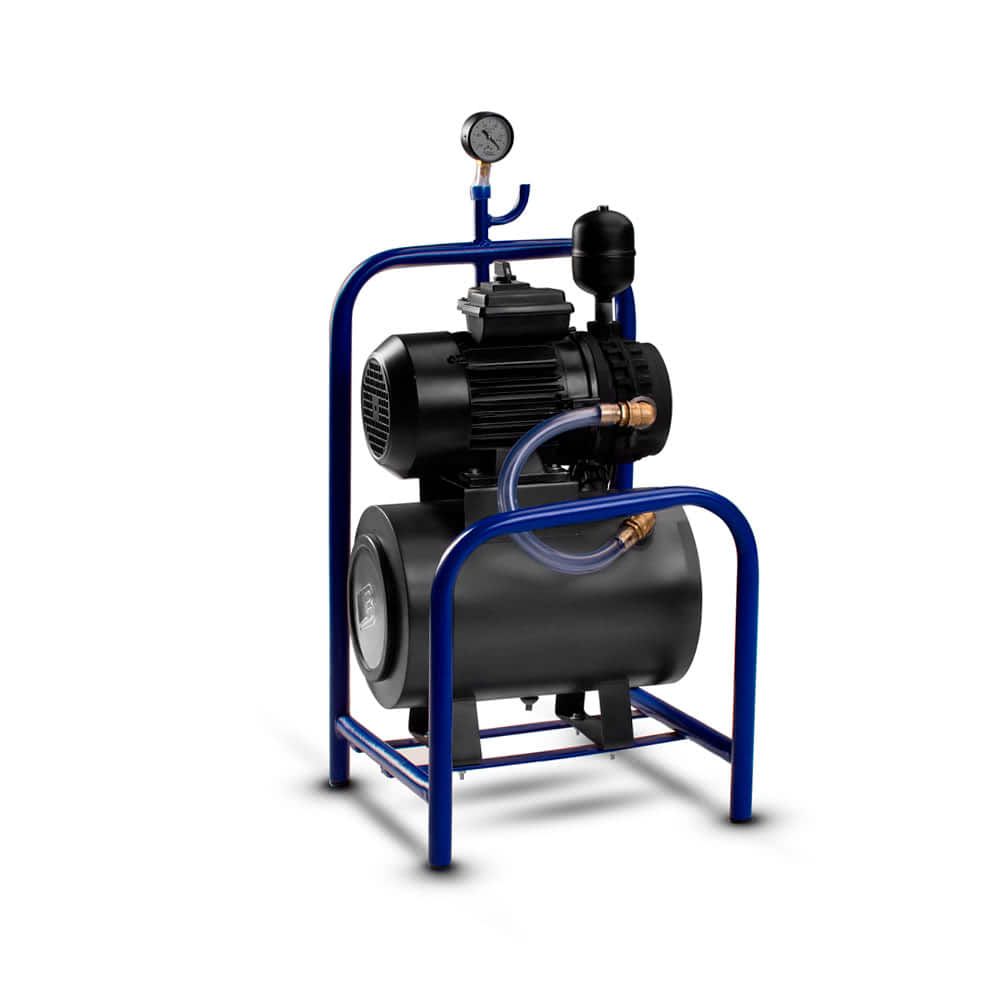

Особенности конструкции силового агрегата

Силовой агрегат  имеет моноблочную конструкцию. Двигатель и вакуумный насос  соединены напрямую (муфта отсутствует).

Агрегат оснащают объемным ресивером на 19 л. На нем стоит регулятор вакуума (металлический) и клапан для сброса конденсата. Клапан срабатывает автоматически после отключения, когда в системе пропадает вакуум.

Доильные установки ДаМилк АИД-3 собирают на каркасе. Предусмотрено стационарное использование, а потому колеса на каркасе отсутствуют. Длина кабеля питания 5 м, а потому вакуумный агрегат можно разместить в помещении, не прокладывая дополнительную проводку.

Отдельно следует отметить глушитель с фильтрующей сердцевиной. Он снижает шум от работающего насоса, а также не дает частицам графита попасть в воздух.

В комплекте с силовым агрегатом идет вакуумметр для отслеживания вакуумметрического давления.

Двигатель

Доильная установка ДаМилк АИД-3 работает благодаря электродвигателю мощностью 750 Вт. Скорость вращения вала - 1500 об/мин. Двигатель относится к категории размещения электроприборов №3, что обуславливает условия его хранения и использования.

Чтобы не допустить повреждение обмотки двигателя, нельзя превышать рекомендуемое время работы. В противном случае защитный слой на катушке будет поврежден, и мотор выйдет из строя.

Насос

В доильной установке АИД-3 от ДаМилк используется сухой роторный насос.  Внутри стоит четыре графитовые пластины размером 45×70×6 мм. Они больше в сравнении с теми, которые используются в моделях этого класса. За счет увеличения снижается их износ, а значит увеличивается время между заменами.

Насос имеет открытую конструкцию, то есть ротор надевается непосредственно на вал двигателя. Крышка насоса отсутствует, а потому используется соединительный фланец. Подшипники во фланце и передней крышке отсутствуют.

На статоре находится глушитель. Он снижает шум, а также фильтрует воздух от частиц графита. Воздушный фильтр имеет цилиндрическую форму и сделан из микроволокна.

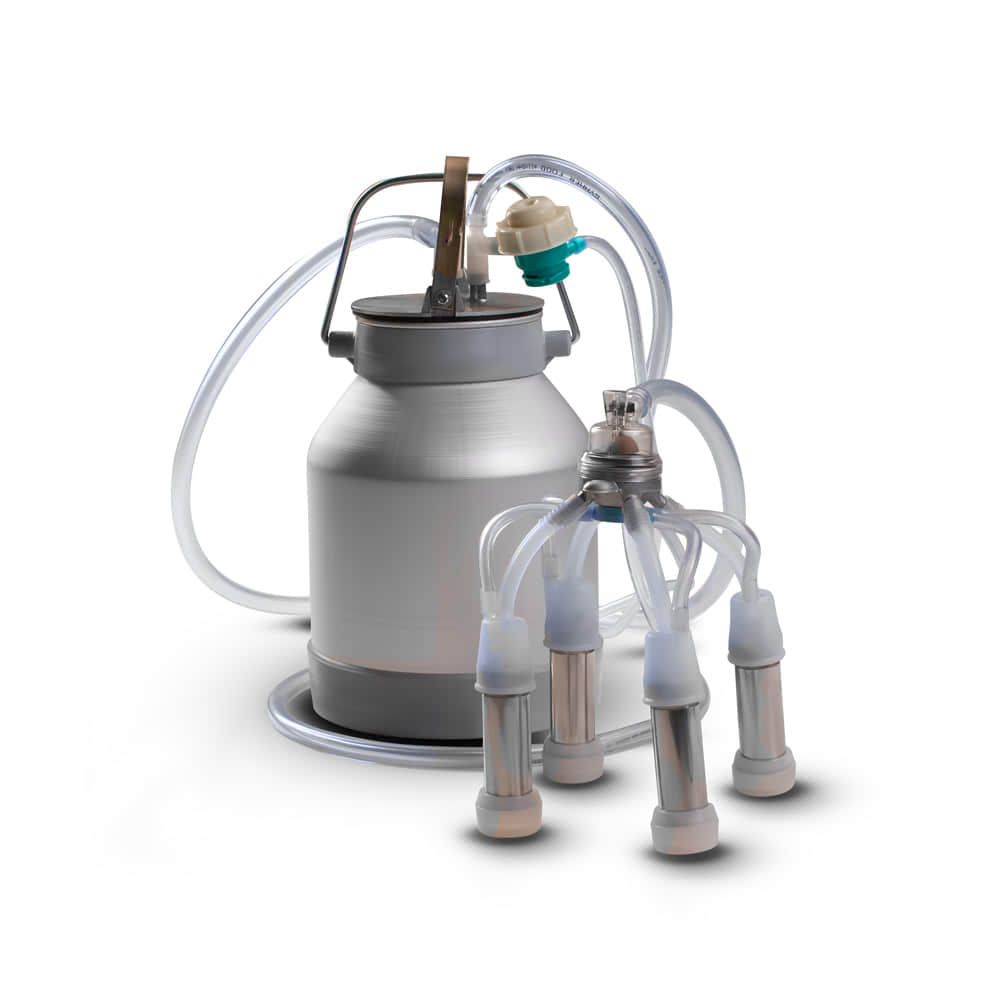

Доильное ведро

Комплектация доильного ведра в сборе «Комби» с силиконовой сосковой резиной изготавливается с сочетанием пластика (поликарбонат, полипропилен) и металлов (алюминий, нержавеющая сталь). Благодаря этому удалось сделать его дешевле.

Для доения доильное ведро в сборе необходимо присоединить к силовому агрегату, который создает в системе вакуум.

Доильное ведро в сборе «Комби» (силикон) используется для доения коров. Данная комплектация может присоединяться к силовым агрегатам серии АИД-1, АИД-2, УИД-10. Она совместима с вакуумными установками других производителей, может быть частью фермерской доильной системы. Подробную информацию по совместимости уточняйте у менеджера интернет-магазина DaMilk.

Комплектация

В комплект поставки доильного ведра в сборе «Комби» входит:

1. емкость для молока (19 л);
2. алюминиевая крышка с механическим прижимом;
3. двухтактный нерегулируемый пульсатор (соотношение тактов 66х33) для синхронного доения;
4. коллектор объемом 140 см³ (основание алюминиевое, крышка – прозрачный поликарбонат);
5. разборных стаканов (полипропилен и нержавейка) с силиконовой сосковой резиной;
6. молочный шланг 14х5 мм (2 м);
7. шланги переменного (11х5 мм) и постоянного (7х3 мм) вакуума по 2 м;

Изготавливают шланги из силикона, так как этот материал безопасен, не трескается от мороза или сгибания.

Поскольку на крышке всего 2 штуцера, для установки пульсатора пользуются тройником.

Особенности

Синхронная система доения

Для сокращения сосковой резины нужен переменный вакуум. Он создается пульсатором (1). Синхронный пульсатор шлангом (2)соединен с распределителем. Поскольку используется синхронная система доения, распределитель вакуума (3) имеет 5 выходов.

Доильный паук

В доильном ведре в сборе комплектации «Комби» реализована коллекторная система сбора молока. Используется коллектор объемом 140 см³, рассчитанный на доение коров, которые дают до 30 л молока в день.

В данной комплектации доильного ведра в сборе для коров используются комбинированные стаканы. Их гильзы изготовлены из нержавейки, а оголовок – пластика (полипропилен). В случае повреждения оголовка, его можно заменить, так как стаканы относятся к разборному типу.

Использование металла (стаканы, основание коллектора) увеличивает вес паука. Благодаря этому происходит стимулирование вымени коровы, что улучшает припуск молока.

Еще одна особенность этих доильных ведер в сборе – силиконовая сосковая резина.

Она имеет 2 посадочных рубца, что позволяет подтягивать резину по мере растяжения. Силиконовая сосковая резина требует замены через 12 месяцев работы, что в 2 раза больше, чем при использовании каучуковой резины.

На алюминиевой крышке всего 2 штуцера. Для подключения пульсатора используется тройник. Прижим крышки механический. Можно выбирать силу прижима, что скажется на скорости износа уплотнителя.
