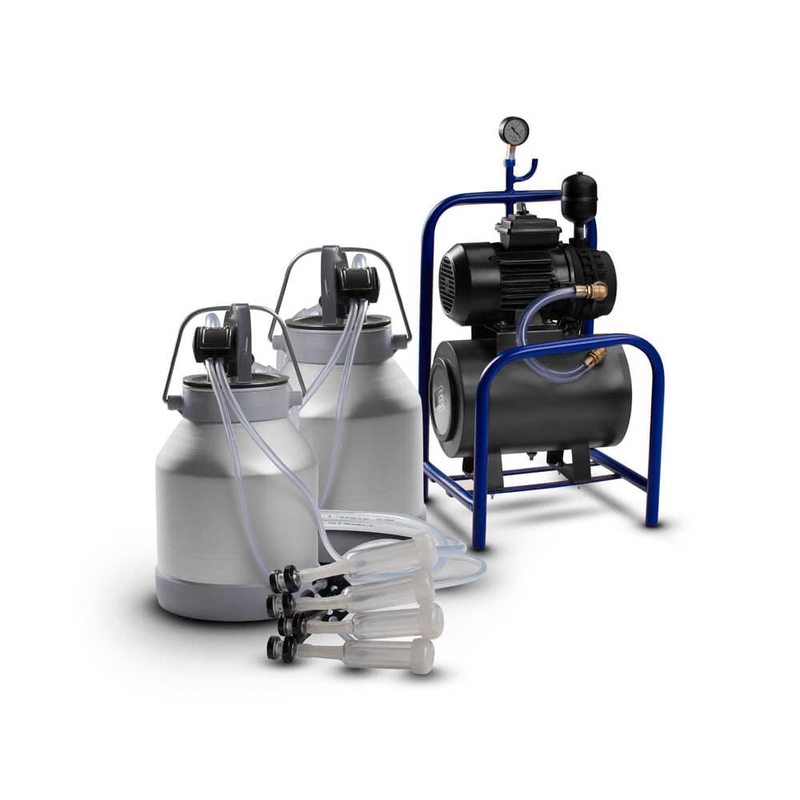

Доильный аппарат Дамилк АИД-3 "Коза" (Евро) 1/1 Н (два ведра)

Описание доильного аппарата Дамилк АИД-3 "Коза" (Евро) 1/1 Н (два ведра)

Доильный аппарат Дамилк АИД-3 "Коза" (Евро) 1/1 Н (два ведра) – это украинский аналог турецкого силового агрегата для доильного аппарата. Доильное ведро и паук (подвесное оборудование) не входит в комплект поставки.

Турецкое оборудование для молочных ферм считается одним из лучших в Европе. В компании ДаМилк взяли за основу популярную доильную установку и адаптировали под реалии нашей страны.

Модель АИД-3 используются на фермах и в домашних хозяйствах. Она совместима с аппаратами для доения и коз, и коров. Вакуумная установка создает в системе разрежение, которое является основой процесса машинного доения.

Производительность

Вакуумный насос доильной установки DaMilk АИД-3 имеет производительность 11,6 м³/час. Благодаря этому можно оборудовать агрегат для одновременного доения двух коров или четырех коз.

За час работы с такой установкой можно подоить до 17 коров (6-7 минут на одно животное) или 80 коз (2-3 минуты).

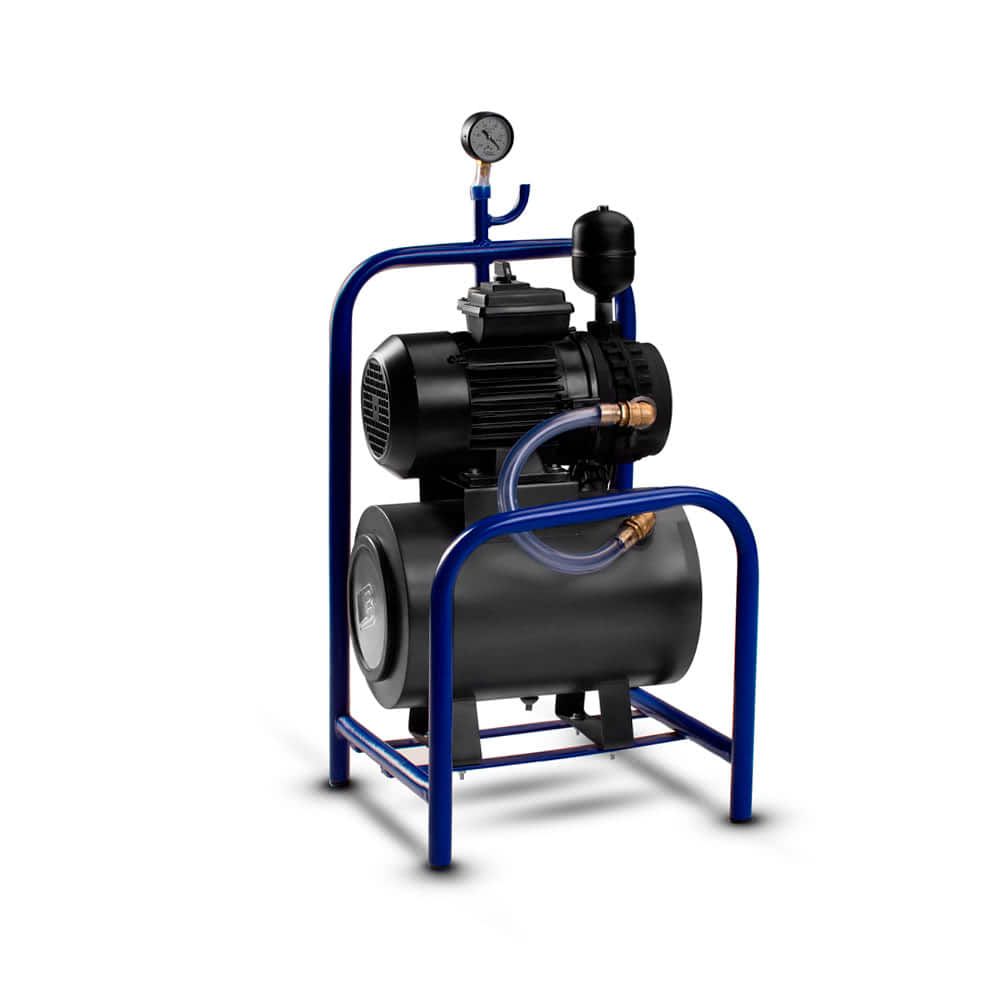

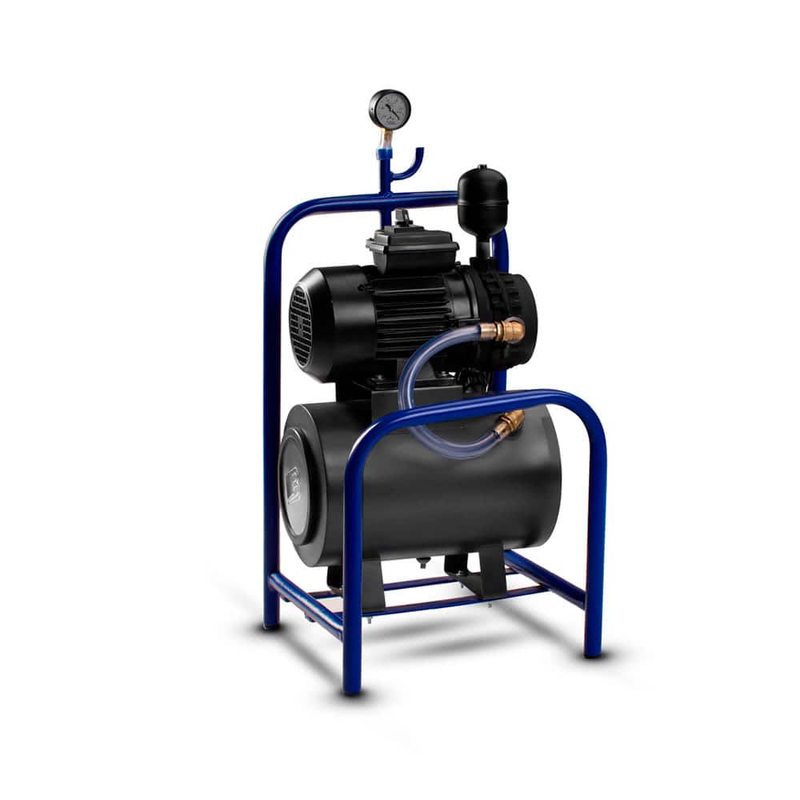

Особенности конструкции силового агрегата

Силовой агрегат имеет моноблочную конструкцию. Двигатель и вакуумный насос соединены напрямую (муфта отсутствует).

Агрегат оснащают объемным ресивером на 19 л. На нем стоит регулятор вакуума (металлический) и клапан для сброса конденсата. Клапан срабатывает автоматически после отключения, когда в системе пропадает вакуум.

Доильные установки ДаМилк АИД-3 собирают на каркасе. Предусмотрено стационарное использование, а потому колеса на каркасе отсутствуют. Длина кабеля питания 5 м, а потому вакуумный агрегат можно разместить в помещении, не прокладывая дополнительную проводку.

Отдельно следует отметить глушитель с фильтрующей сердцевиной. Он снижает шум от работающего насоса, а также не дает частицам графита попасть в воздух.

В комплекте с силовым агрегатом идет вакуумметр для отслеживания вакуумметрического давления.

Двигатель

Доильная установка ДаМилк АИД-3 работает благодаря электродвигателю мощностью 750 Вт. Скорость вращения вала - 1500 об/мин. Двигатель относится к категории размещения электроприборов №3, что обуславливает условия его хранения и использования.

Чтобы не допустить повреждение обмотки двигателя, нельзя превышать рекомендуемое время работы. В противном случае защитный слой на катушке будет поврежден, и мотор выйдет из строя.

Насос

В доильной установке АИД-3 от ДаМилк используется сухой роторный насос. Внутри стоит четыре графитовые пластины размером 45×70×6 мм. Они больше в сравнении с теми, которые используются в моделях этого класса. За счет увеличения снижается их износ, а значит увеличивается время между заменами.

Насос имеет открытую конструкцию, то есть ротор надевается непосредственно на вал двигателя. Крышка насоса отсутствует, а потому используется соединительный фланец. Подшипники во фланце и передней крышке отсутствуют.

На статоре находится глушитель. Он снижает шум, а также фильтрует воздух от частиц графита. Воздушный фильтр имеет цилиндрическую форму и сделан из микроволокна.

Доильное ведро

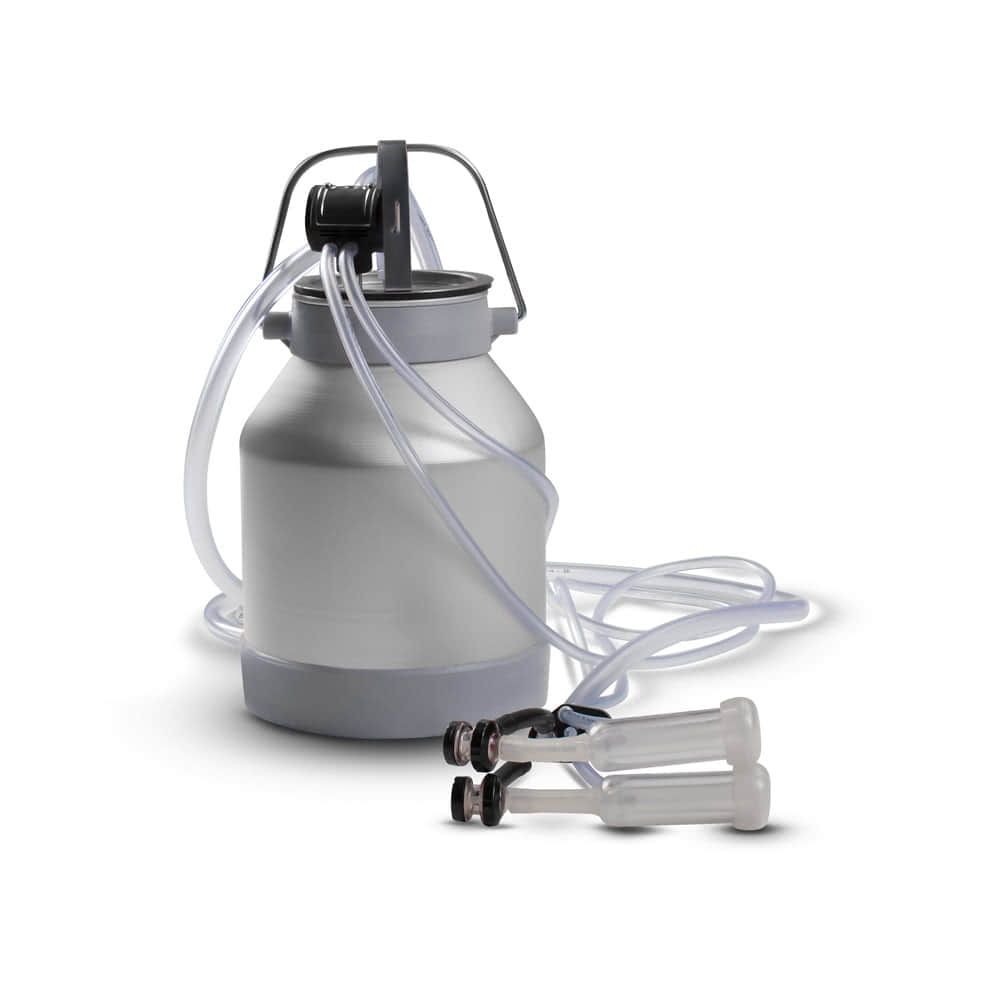

Доильное ведро в сборе «Коза» (Евро) 1/1 Н – это часть агрегата индивидуального доения, которая отвечает за отбор молока. Данная комплектация создана  для доения коз.

Модель  «Коза» (Евро) 1/1 Н совместима с вакуумными установками DaMilk (серии АИД и УИД) и других производителей.

Комплектация

Доильное ведро в сборе «Коза» (Евро) 1/1 Н комплектуют:

1. алюминиевой емкостью  для молока (20 л);
2. нержавеющей крышкой с механическим прижимом;
3. двухтактным  настраиваемым пульсатором (соотношение тактов 60х40);
4. пластиковыми стаканами с силиконовой сосковой резиной;
5. 2 метрами молочного шланга 14х5 мм;
6. шлангом постоянного 11х5 мм и двумя переменного 7х3 мм вакуума (по 2 м).

Шланги не трескаются от мороза. Благодаря материалу (силикон) их легко мыть. По запросу клиента длину шланга постоянного вакуума можно увеличить. Єто делается, чтобы убрать шумную вакуумную установку подальше от животных.

Особенности

Поочередная система доения

Асинхронный пульсатор (1), которым комплектуется доильное ведро в сборе «Коза» (Евро) 1/1 Н, устанавливается на крышке коллектора. Производится пульсатор в Турции, которая является одним из лидеров в изготовлении оборудования для машинного доения.

Под воздействием асинхронного пульсатора молоко отбирается поочередно с левой и правой доли молочной железы.

От пульсатора к доильным стаканам идет два шланга переменного вакуума (2). Их диаметр составляет 7 мм, а толщина стенок – 3 мм.

Доильный паук

В доильном ведре в сборе «Коза» (Евро) 1/1 Н реализована бесколлекторная система сбора: молоко от стаканов сразу идет в шланг и молочный бидон.

Пластиковые стаканы делают из поликарбоната методом экструзии. Страна производитель – Турция. Для повышения прочности толщина стенок составляет 5 мм, при этом вес не превышает 60 грамм.

Сосковая резина силиконовая. Она имеет повышенный срок эксплуатации, который составляет около 12 месяцев. После требуется замена, поскольку в ней образовываются микротрещины. Они и становятся местом размножения бактерий.

Крышка доильного ведра в сборе «Коза» (Евро) 1/1 Н сделана из нержавеющей стали. Механизм прижима механический. Благодаря этому оператор может самостоятельно определить силу прижима – это благоприятно сказывается на долговечности герметизирующего силиконового кольца на крышке. Штуцеров 3, а значит, шланги и пульсатор присоединяются к отдельным выходам.
