Описание доильного аппарата Дамилк АИД-3 "Коза" (Синхронная) 1/2 Н (два ведра)

Доильная установка АИД-3 (Схема 1.1) – это украинский аналог турецкого силового агрегата для доильного аппарата. Доильное ведро (Схема 1.2) и паук (подвесное оборудование) (Схема 1.3) не входит в комплект поставки.

Турецкое оборудование для молочных ферм считается одним из лучших в Европе. В компании ДаМилк взяли за основу популярную доильную установку и адаптировали под реалии нашей страны.

Модель АИД-3 используются на фермах и в домашних хозяйствах. Она совместима с аппаратами для доения и коз, и коров. Вакуумная установка создает в системе разрежение, которое является основой процесса машинного доения.

Производительность

Вакуумный насос доильной установки DaMilk АИД-3 имеет производительность 11,6 м³/час. Благодаря этому можно оборудовать агрегат для одновременного доения двух коров или четырех коз.

За час работы с такой установкой можно подоить до 17 коров (6-7 минут на одно животное) или 80 коз (2-3 минуты).

Особенности конструкции силового агрегата

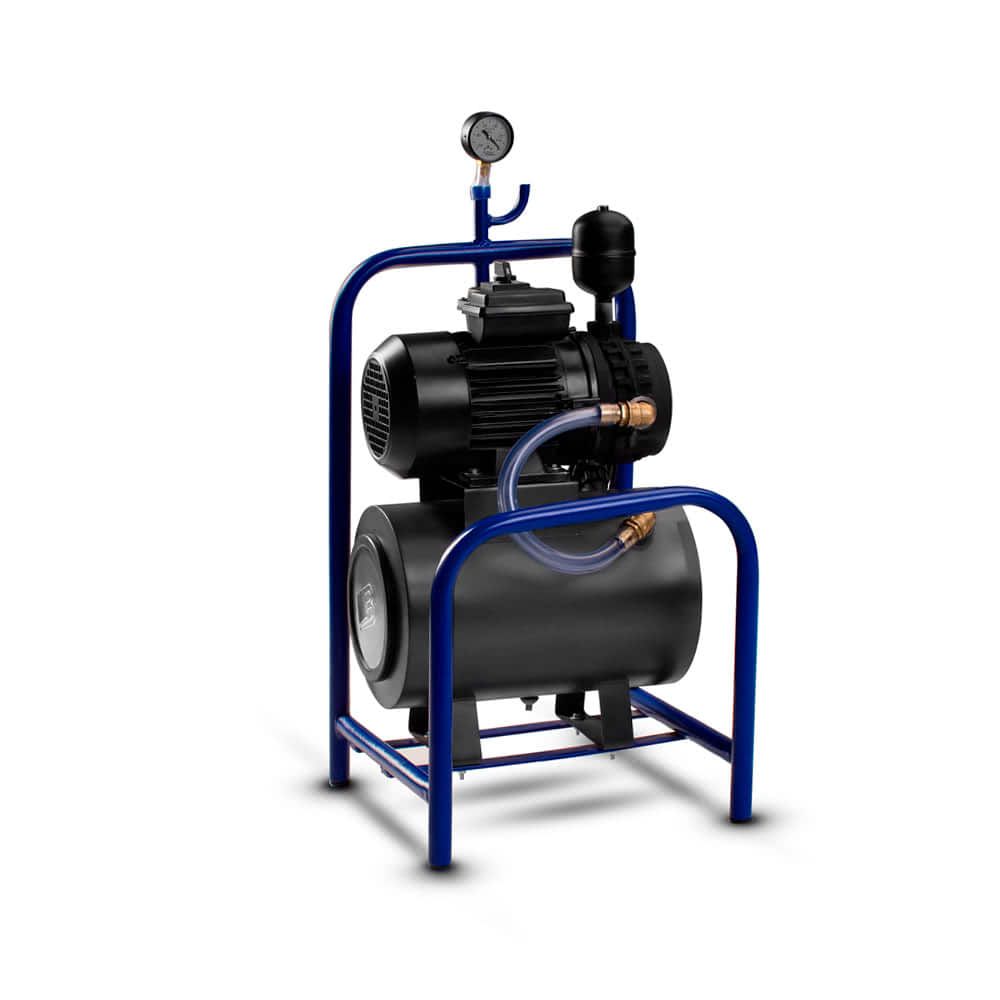

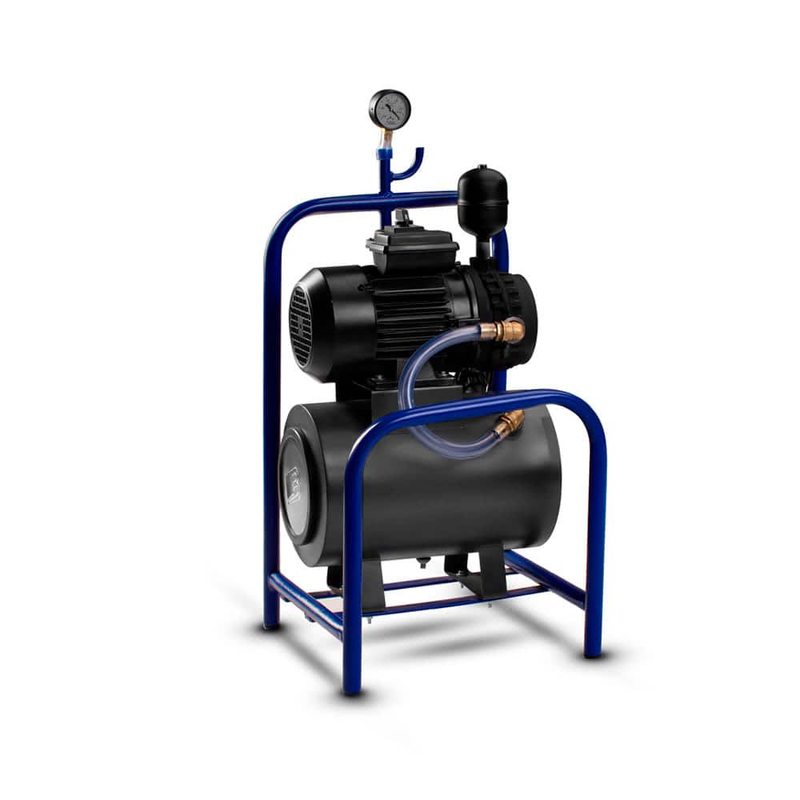

Силовой агрегат имеет моноблочную конструкцию (Схема 2.1). Двигатель (Схема 2.2) и вакуумный насос (Схема 2.3) соединены напрямую (муфта отсутствует).

Агрегат оснащают объемным ресивером на 19 л (Схема 2.4). На нем стоит регулятор вакуума (металлический) и клапан для сброса конденсата. Клапан срабатывает автоматически после отключения, когда в системе пропадает вакуум.

Доильные установки ДаМилк АИД-3 собирают на каркасе (Схема 2.5). Предусмотрено стационарное использование, а потому колеса на каркасе отсутствуют. Длина кабеля питания 5 м, а потому вакуумный агрегат можно разместить в помещении, не прокладывая дополнительную проводку.

Отдельно следует отметить глушитель с фильтрующей сердцевиной. Он снижает шум от работающего насоса, а также не дает частицам графита попасть в воздух.

В комплекте с силовым агрегатом идет вакуумметр (Схема 2.6) для отслеживания вакуумметрического давления.

Двигатель

Доильная установка ДаМилк АИД-3 работает благодаря электродвигателю (Схема 2.2) мощностью 750 Вт. Скорость вращения вала - 1500 об/мин. Двигатель относится к категории размещения электроприборов №3, что обуславливает условия его хранения и использования.

Чтобы не допустить повреждение обмотки двигателя, нельзя превышать рекомендуемое время работы. В противном случае защитный слой на катушке будет поврежден, и мотор выйдет из строя.

Насос

В доильной установке АИД-3 от ДаМилк используется сухой роторный насос. Внутри стоит четыре графитовые пластины размером 45×70×6 мм. Они больше в сравнении с теми, которые используются в моделях этого класса. За счет увеличения снижается их износ, а значит увеличивается время между заменами.

Насос имеет открытую конструкцию, то есть ротор (Схема 3.1) надевается непосредственно на вал двигателя (Схема 3.2). Крышка насоса отсутствует, а потому используется соединительный фланец (Схема 3.3). Подшипники во фланце и передней крышке (Схема 3.4)  отсутствуют.

На статоре (Схема 3.5) находится глушитель (Схема 3.6). Он снижает шум, а также фильтрует воздух от частиц графита. Воздушный фильтр имеет цилиндрическую форму и сделан из микроволокна.

Доильное ведро

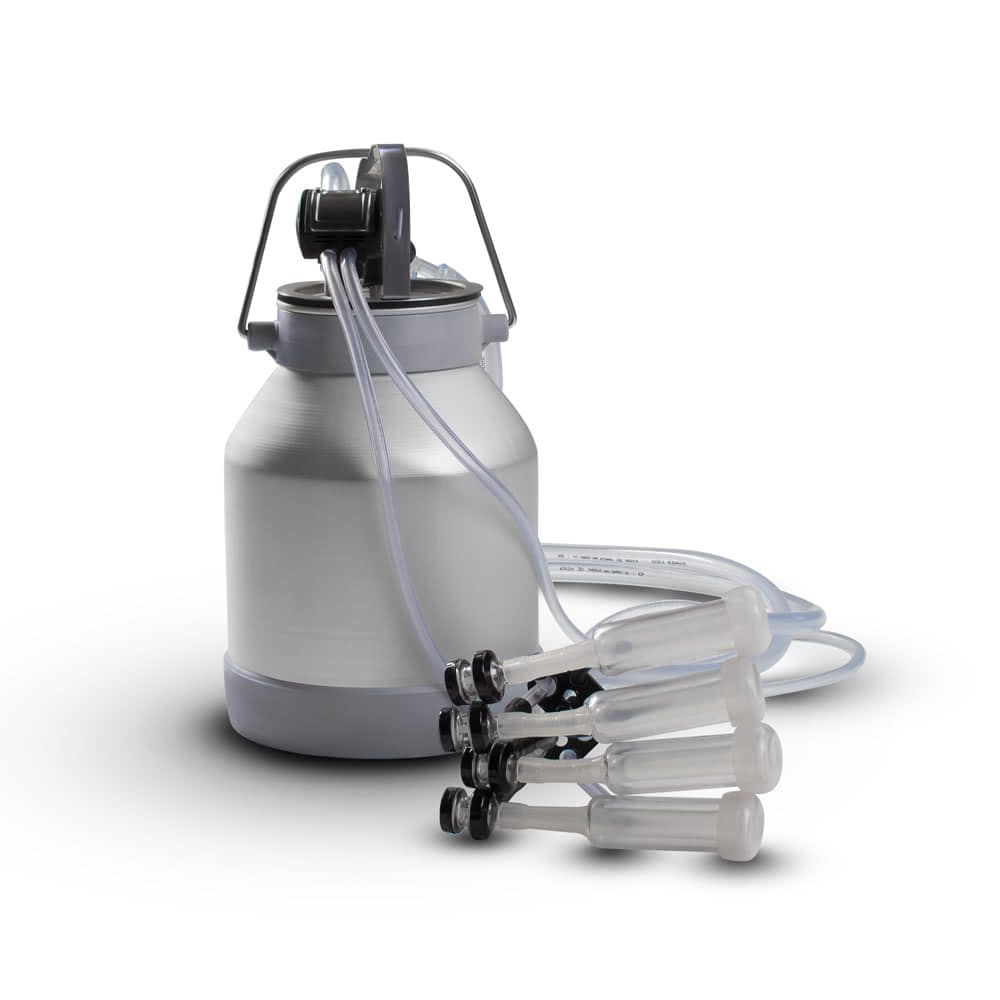

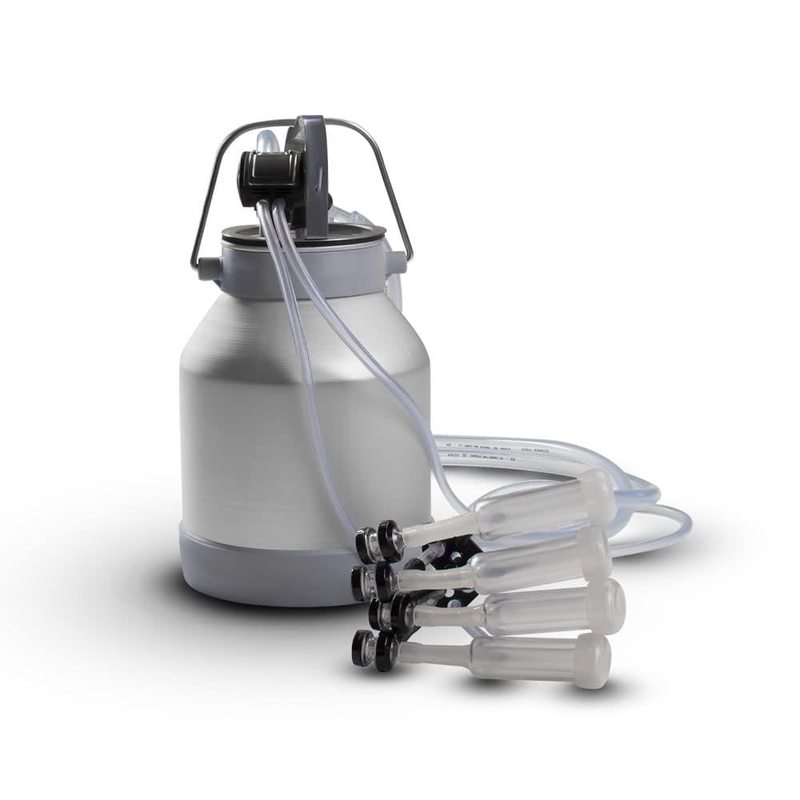

«Коза» (Синхронная) 1/2 Н – это доильное ведро в сборе, которое комплектуется импортными узлами (стаканы, сосковая резина). Они производятся в Турции, которая считается одним из лидеров в Европе по производству доильного оборудования.

Доильное ведро в сборе «Коза» (Синхронная) 1/2 Н предназначено для одновременного доения двух коз. Оно совместимо со многими вакуумными установками, в том числе АИД и УИД от DaMilk.

Комплектация

В комплект доильного ведра в сборе «Коза» (Синхронная) 1/2 Н входит:

1. молочный бидон (алюминий) на 20 л (фактическая вместимость 19 л);
2. крышка из нержавеющей стали (3 выхода);
3. синхронный пульсатор (соотношение тактов 60х40);
4. доильные стаканы (пластик) и сосковая резина (силикон) для доения в 2 линии;
5. 2 шланга (14х5 мм) для молока;
6. шланг постоянного 11х5 мм и 2 шланга переменного вакуума 7х3 мм.

Используются силиконовые шланги, так как они не трескаются во время мороза или от сгибания. К тому же, силикон не придает молоку никакого привкуса или запаха, он легко моется.

Особенности

Синхронная система доения

В доильном ведре для коз в сборе «Коза» (Синхронная) 1/2 Н используется синхронный пульсатор. При синхронной системе доения молоко одновременно забирается со всех сосков, причем как первой, так и второй линии доения.

У пульсатора для одновременного доения только один выход, а потому для подключения шлангов переменного вакуума нужен тройник. Другим концом шланг соединен с доильными стаканами. Распределитель, как в агрегатах индивидуального доения для коров, отсутствует.

Доильный паук

Также отсутствует коллектор, то есть система сбора молока бесколлекторная. Молоко отбирается при помощи сосковой резины, после чего со стаканов по шлангу подается в емкость. Для сбора молока используется одна емкость для обеих линий доения.

Доильное ведро в сборе «Коза» (Синхронная) 1/2 Н комплектуется пластиковыми стаканами. Они изготавливаются методом экструзии из прозрачного поликарбоната. Этот материал делает стаканы прочными, но при этом легкими.

Силиконовая сосковая резина имеет турецкое происхождение. Материал износостойкий, а потому замена требуется 1 раз в год. За это время в резине появляются микротрещины, которые служат местом для размножения бактерий. Потому дальнейшее использование комплекта приведет к появлению болезней.

Крышка из нержавеющей стали имеет механический прижим, который позволяет уменьшить износ уплотнителя. Штуцера на нержавеющей крышке 3, то есть можно отдельно подключить шланги и пульсатор.
