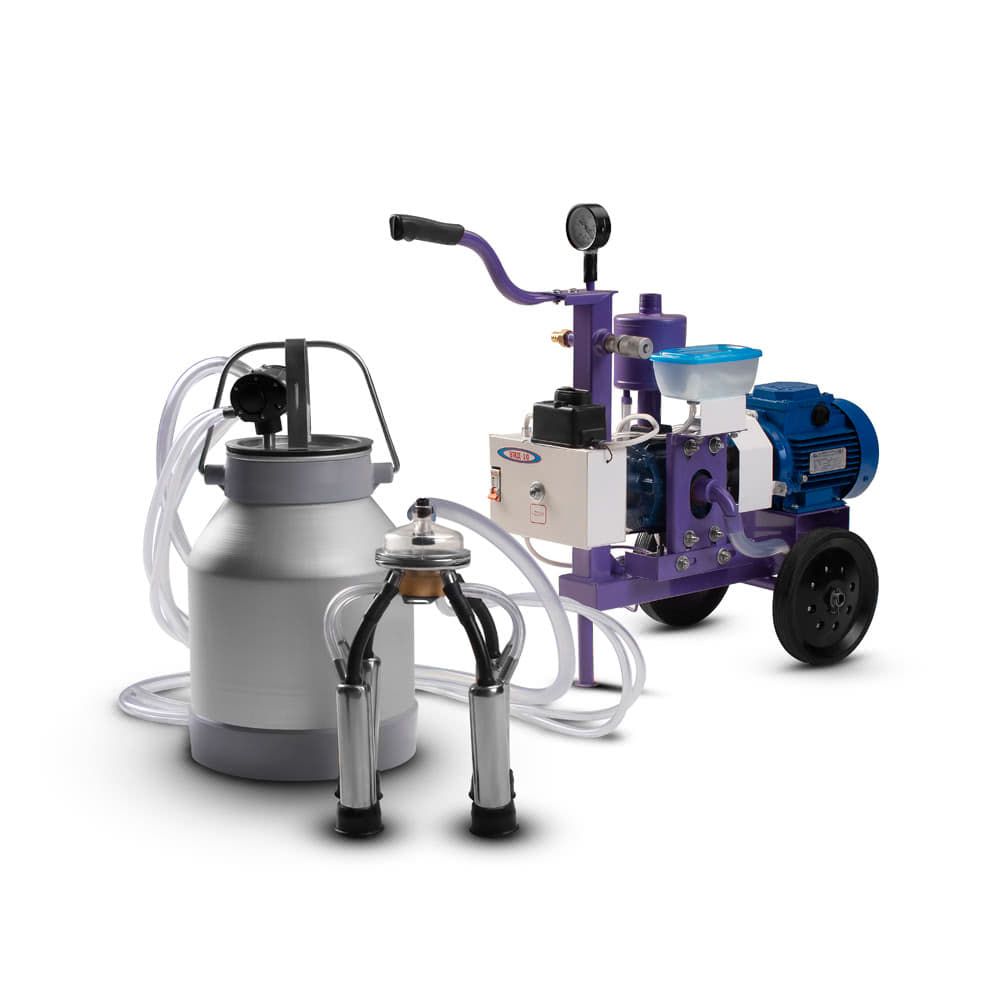

Доильный аппарат Дамилк УИД-10 М80 "Евро 240 нерж" Н

Описание доильного аппарата Дамилк УИД-10 М80 "Евро 240 нерж" Н

Доильный аппарат один из составных агрегатов индивидуального доения. Кроме установки в его комплект входит доильное ведро и доильный паук

Доильный аппарат Дамилк УИД-10 М80 "Евро 240 нерж" Н – это одна из самых производительных установок для бытового использования. Подходит для больших хозяйств, которые занимаются молочным животноводством.

Производительность

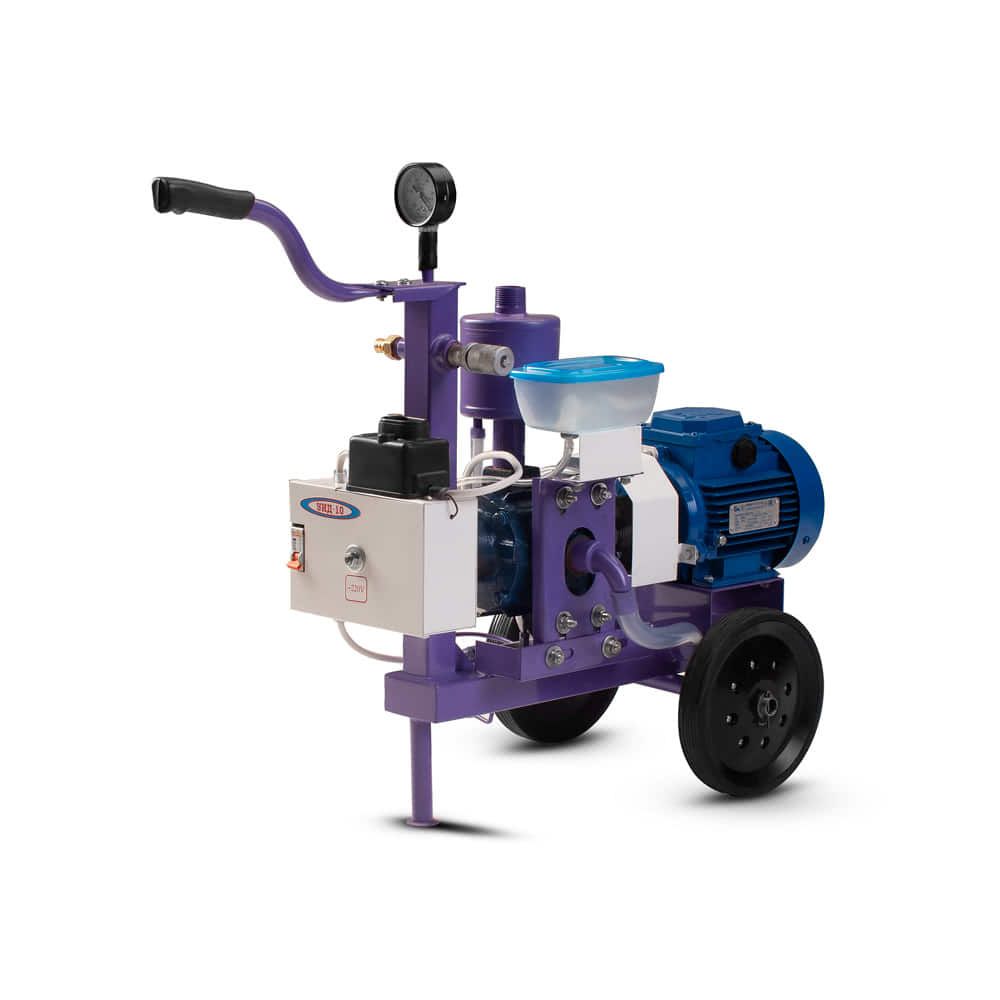

Силовой агрегат DaMilk УИД-10 М80 способен без перерыва работать 60 минут. Производительность насоса 12,6 м³/час, что позволяет подключить одновременно 2 лини для доения коров или 4 – для коз. На одно животное затрачивается 2-6 минут. За час работы с доильной установкой УИД-10 можно подоить до 17 коров или 80 коз.

Особенности строения силового агрегата

Установка УИД-10 М-80 имеет модульное строение. Это значит, что основные узлы доильной установки, а это двигатель и вакуумный насос, полноценные независимые модули. Если всё таки из строя вышел один из них и не поддается ремонту, его можно снять и заменить. При этом его замена не влечет никаких последствий для второго основного узла доильной установки. То есть даже при серьезных поломках не понадобиться покупать новую силовую установку, а это обойдется как минимум в два раза дешевле.

Чтобы предотвратить поломки из-за короткого замыкания или перегрева, на силовой агрегат ставят автоматический выключатель (6 А).

Крутящий момент от двигателя к вакуумному насосу передается через клиноременную муфту. На ресивере с объем 2,1 л, устанавливается металлический вакуумрегулятор, который обеспечивает точную настройку уровня разрежения. Сброс конденсата из ресивера осуществляется в ручную. Сливать конденсат с ресивера доильной установки ДаМилк УИД-10 М80 нужно проводить по мере интенсивности и агрессивности среды эксплуатации.

Для повышения показателей мобильности, доильная установка Дамилк УИД-10 М80 расположена на тележке.

В комплект поставки входит вакуумметр и двухметровый кабель

Двигатель

Вакуумная доильная установка DaMilk УИД-10 М80 собирается на основе асинхронного электродвигателя мощностью 750 Вт. Он относится к третьей категории размещения электроприборов, а значит должен использоваться в помещении. Частота вращения вала двигателя – 1500 об/мин.

Дабы предотвратить поломки электромотора из-за короткого замыкания или перегрева, на силовой агрегат ставят автоматический выключатель (6 А).

Насос

В доильной установке УИД-10 М-80 используется масляный насос. Он имеет закрытую конструкцию, а потому ротор вакуумного насоса установлен на свой вал, а не вал электродвигателя. Есть передняя и задняя крышки с посадочными местами для подшипников. Что существенно упрощает сложность и стоимость ремонта. В вакуумном насосе стоит 4 текстолитовые лопатки 40×80×5 мм. Они изнашиваются намного меньше, чем в сухих насосах, а потому требуют более редкой замены.

Система смазывания проходная, то есть процесс смазывания происходит в один цикл. После попадания масла из маслобака в патрубки и его прохождения одного круга внутри насоса масло выбрасывается в фильтр-глушителем и собирается в маслосборник. После чего его можно повторно использовать.

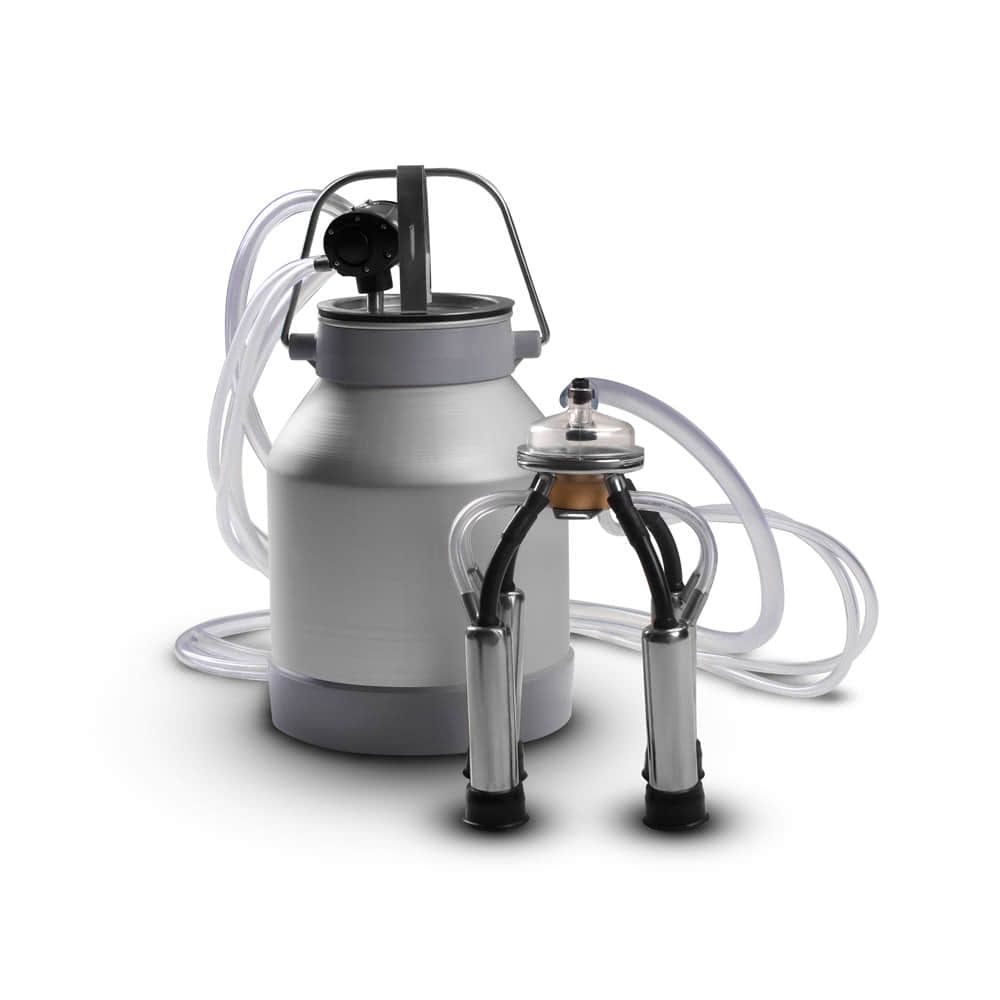

Доильное ведро

«Евро 240 нерж» Н – это комплектация доильного ведро в сборе, выпускаемая DaMilk. Она создана для использования с вакуумными установками АИД и УИД. При этом модель «Евро 240 нерж» Н совместима с установками и от других производителей.

Доильное ведро в сборе предназначено для доения коров, и потому используются соответствующие доильные стаканы и сосковая резина.

Комплектация

Доильное ведро в сборе «Евро 240 нерж» Н включает:

1. бидон для молока на 20 л из алюминия;
2. крышка из нержавеющей стали с механическим прижимом;
3. пульсатор для попарного доения (Турция);
4. коллектор объемом 240 см³ (Беларусь);
5. нержавеющие стаканы с каучуковой сосковой резиной;
6. молочный шланг 14х5 мм длиной 2 м;
7. один шланг постоянного 11х5 мм и два переменного 7х3 мм вакуума (по 2 м).

В доильном ведре в сборе «Евро 240 нерж» Н используются силиконовые шланги, так как они хорошо переносят воздействие механических и температурных раздражителей, безопасны, и за ними легко ухаживать. Длина шланга постоянного вакуума составляет 2 метра, но может быть увеличена.

Особенности

Система попарного доения

Турецкий настраиваемый коллектор заставляет сокращаться сосковую резину попарно. То есть молоко одновременно забирается с двух сосков, а не со всех.

Попарный пульсатор (1) устанавливается на крышку бидона. К нему подключено два шланга (2)переменного вакуума (диаметр 7 мм, толщина стенок 3 мм). Они нужны для соединения с распределителем (3), которые стоит на коллекторе.

Доильный паук

Молоко из доильных стаканов попадает в коллектор, и дальше по молочному шлангу в бидон. В доильном ведре в сборе «Евро 240 нерж» Н стоит коллектор объемом 240 см³. Его крышка сделана из полипропилена, а основания – нержавеющей стали. Коллектор подходит для коров, которые дают больше 30 л молока в сутки.

Стаканы изготавливаются методом вальцевания. Они сделаны из нержавеющей стали толщиной 2 мм. Благодаря своему весу они воздействуют на соски с нужной силой, что стимулирует припуск молока.

Используется сосковая резина с повышенным содержанием каучука. После полугода работы она изнашивается, и требуется замена. На нижней части сосковой резины расположено три посадочных рубца необходимых для ее подтяжки. Периодическая подтяжка нужна для более плотного прилегания сосковой резины к самим соскам.

Нержавеющая крышка оснащена механическим прижимом. На ней находится 3 штуцера. Шланги и пульсатор можно надеть на отдельные выходы, а потому не придется устанавливать тройник.
