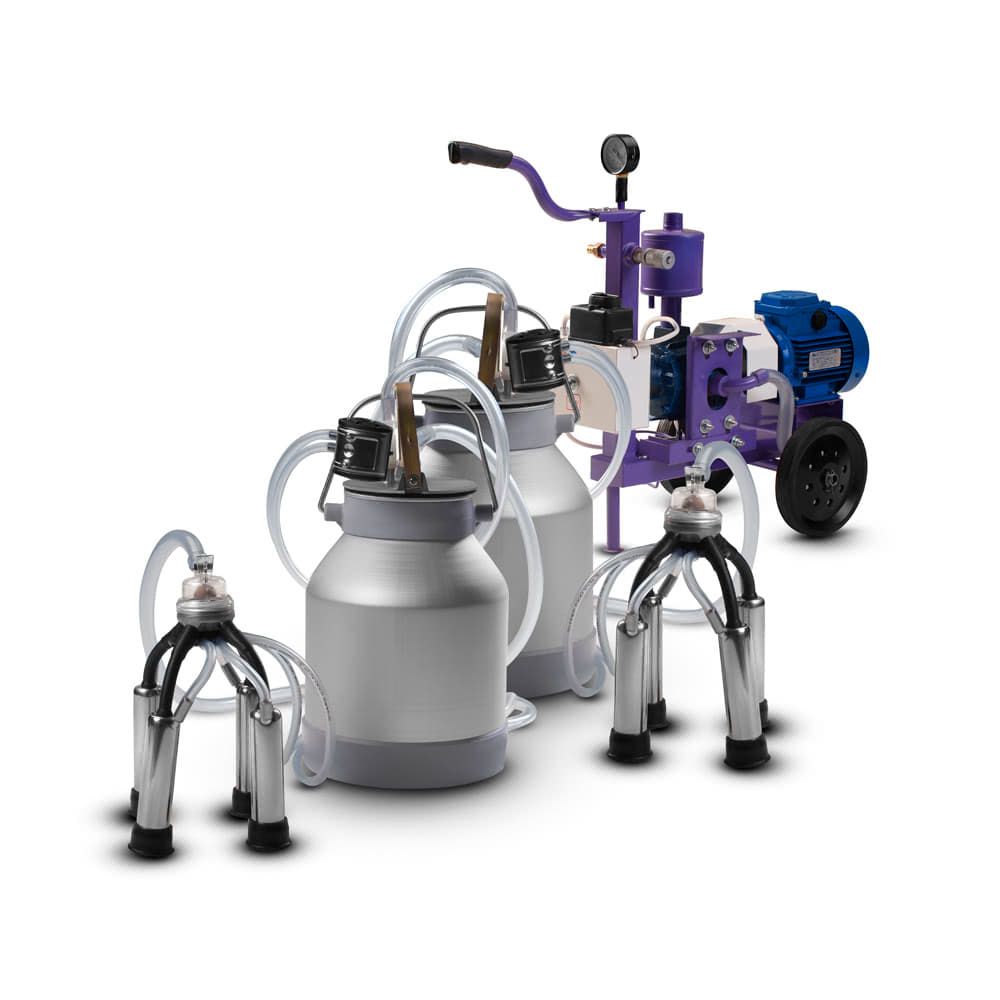

Доильный аппарат Дамилк УИД-10 С80 "Евро 140" А (два ведра)

Доильный аппарат Дамилк УИД-10 С80 "Евро 140" А (два ведра)

Вакуумная доильная установка УИД-10 С80 (Схема 1.1) – это часть доильного аппарата, которая отвечает за создание вакуума. Она может комплектоваться подвесным оборудованием для крупного и мелкого рогатого скота. Устройство подходит для молочных хозяйств и небольших ферм. За час работы с его помощью можно подоить до 17 коров или 80 коз.

Частями доильного аппарата также являются бидон для сбора молока (Схема 1.2) и паук системы “Майга” (Схема 1.3). Они не входят в комплект поставки.

Производительность

Время непрерывной работы (мин.)	60
Максимальный уровень вакуумметрического разрежения (кПа)	80
Цикл доения одной коровы (мин.)	6-7
Максимальное количество обслуживаемых коров за один цикл доения	2 коровы
Номинальный уровень вакуумметрического разрежения для доения коров (кПа)	47-50
Максимальное количество обслуженных коров за время непрерывной работы доильной установки	До 17 коров
Цикл доения одной козы (мин.)	2-3
Максимальное количество обслуживаемых коз за один цикл доения	4 козы
Номинальный уровень вакуумметрического разрежения для доения коз и овец (кПа)	37-40
Максимальное количество обслуженных коз за время непрерывной работы доильной установки	До 80 коз

С вакуумной установкой DaMilk УИД-10 С80 на доение одной коровы затрачивается 6-7 минут, козы – 2-3 минуты. Производительность 12,6 м³/час позволяет
подключить дополнительные линии доения.

После 60 минут работы необходимо делать перерыв. Превышение рекомендованного времени беспрерывной работы может привести к поломке.

Особенности конструкции силового агрегата

Строение силового агрегата модульное (Схема 2.1), то есть двигатель и насос соединены клиноременной муфтой (Схема 2.2), а не напрямую.

Оборудование собирается на металлическом каркасе (Схема 2.4). Он оснащен колесами и относится к передвижному типу. Состоит силовой агрегат с: двигателя, насоса и ресивера (Схема 2.3). Для настройки разрежения используется металлический регулятор вакуума. В комплекте поставки идет вакуумметр (Схема 2.5), который нужен для отслеживания давления.

На доильной установке DaMilk УИД-10 С80 стоит ручной клапан для сброса конденсата. Для защиты от перепадов напряжения используется автоматический выключатель на 6 А (Схема 2.8). При необходимости можно поставить блок защиты от влаги.

Двигатель

Мощность двигателя (Схема 2.7) доильной вакуумной установки ДаМилк УИД-10 С80 - 750 Вт. Питание поступает по кабелю длиной 2 м (Схема 2.6). Подключается двигатель к стандартной сети с напряжением 220 В.

Частота вращения вала 1500 об/мин.

Двигатель относится к 3 категории размещения электроприборов, то есть должен использоваться в помещении. Летом для использования доильной установки УИД-10 С80 можно оборудовать навес для защиты от осадков.

Насос

Вакуумный насос имеет производительность 12,6 м³/час. Внутри стоят графитовые лопатки размером 40×80×5 мм.

Насос относится к сухому типу и имеет закрытую конструкцию (Схема 3.1). Сухие насосы не используют смазки, что сказывается на износе пластин. Он происходит быстрее, а значит чаще требуется замена графитовых лопаток.

Насос представляет собой отдельный модуль: ротор имеет собственный вал (Схема 3.2), а не устанавливается на вал двигателя. В крышке (Схема 3.3) ставятся подшипники, в которых вращается вал.

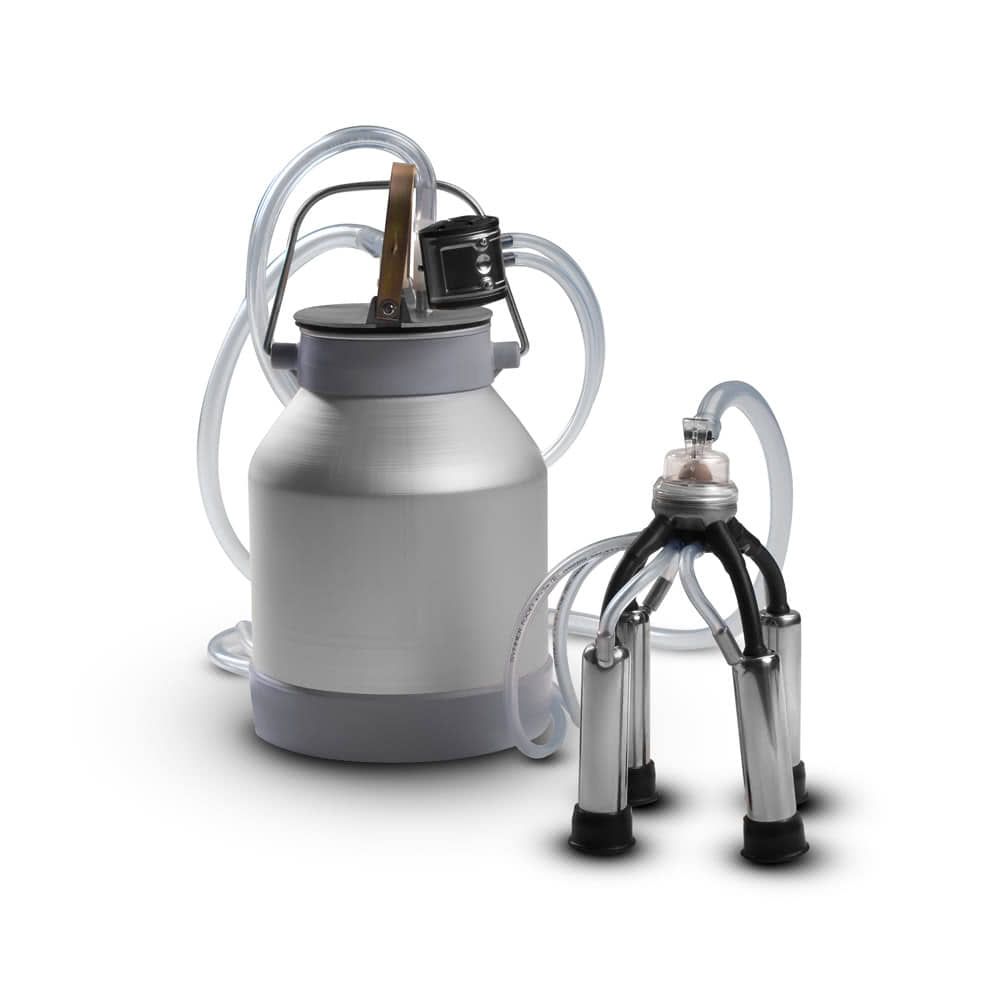

Доильное ведро

Комплектация «Евро 140» А доильного ведра в сборе – это часть агрегата индивидуального доения. Ее главные функции: преобразование вакуума из постоянного в переменный и отбор молока.

Доильное ведро в сборе состоит из подвесного оборудования, молочного бидона и пульсатора. Все это соединено силиконовыми трубками разного диаметра.

Доильное ведро в сборе «Евро 140» А может работать с масляными и сухими вакуумными установками. Эта комплектация изготавливается компанией ДаМилк, но совместима с силовыми агрегатами и от других производителей.

Комплектация

В доильном ведре в сборе «Евро 140» А используется паук системы «Майга». Он состоит из:

1. бидона объемом 20 л для сбора молока;
2. алюминиевой крышки с механическим прижимом;
3. асинхронного пульсатора для попарного доения;
4. коллектора 140 см³;
5. 4 нержавеющих стаканов с каучуковой сосковой резиной;
6. молочного шланга 2 м (14х5 мм);
7. шланга постоянного (11х5 мм) и переменного (7х3) вакуума по 2 м.

Система соединена с вакуумным насосом шлангом 11х5 мм. Стандартная длина составляет 2 метра, но по запросу клиента его можно удлинить. Материал шлангов – силикон, который хорошо гнется, не трескается.

Особенности

Попарная система доения

«Евро 140» А – доильное ведро в сборе для коров, которое работает по попарной схеме. Это значит, что сосание происходит одновременно только из 2 сосков, что имитирует ручное доение. Для этого используется асинхронный пульсатор турецкого производства и специальный распределитель вакуума с 6-ю выходами.

Пульсатор и распределитель соединяются двумя силиконовыми шлангами (диаметр 7 мм, толщина стенок 3 мм).

Доильный паук

Коллектор украинского производства. Крышка сделана из прозрачного пластика (поликарбонат), прозрачная для того чтобы отслеживать интенсивность отдачи молока. Основание коллектора сделано из алюминия. Объем 140 см³ рассчитан на коров, которые дают около 30 л молока в сутки.

Стаканы изготавливают методом вальцевания, благодаря чему они не имеют соединительных швов. Это делает их прочнее, надежнее и долговечнее в плане коррозии, так как они не имеют сварного шва. Также они обеспечивают достаточную нагрузку на вымя, что стимулирует оптимальный припуск молока.

Сосковая резина с повышенным содержанием каучука более эластичная и износостойкая. Посадочных рубца 3, а значит, по мере растягивания нужно менять посадку для натяжения чулка. Таким образом, сосковая резина будет хорошо сидеть на вымени, и корова не будет испытывать дискомфорт.

На крышке доильного ведра 2 штуцера. К одному подключается молочный шланг, а на втором при помощи тройника надевают пульсатор и трубку постоянного вакуума. Прижим осуществляется механически, то есть можно самостоятельно выбирать его силу, что влияет на крайнее показатели срока службы уплотнителя крышки.

Вы получите гарантийный талон и возможность обратиться в наш сервисный центр. Магазин ДаМилк доставляет заказы по всей Украине, а потому заказ можно сделать из любого города.
