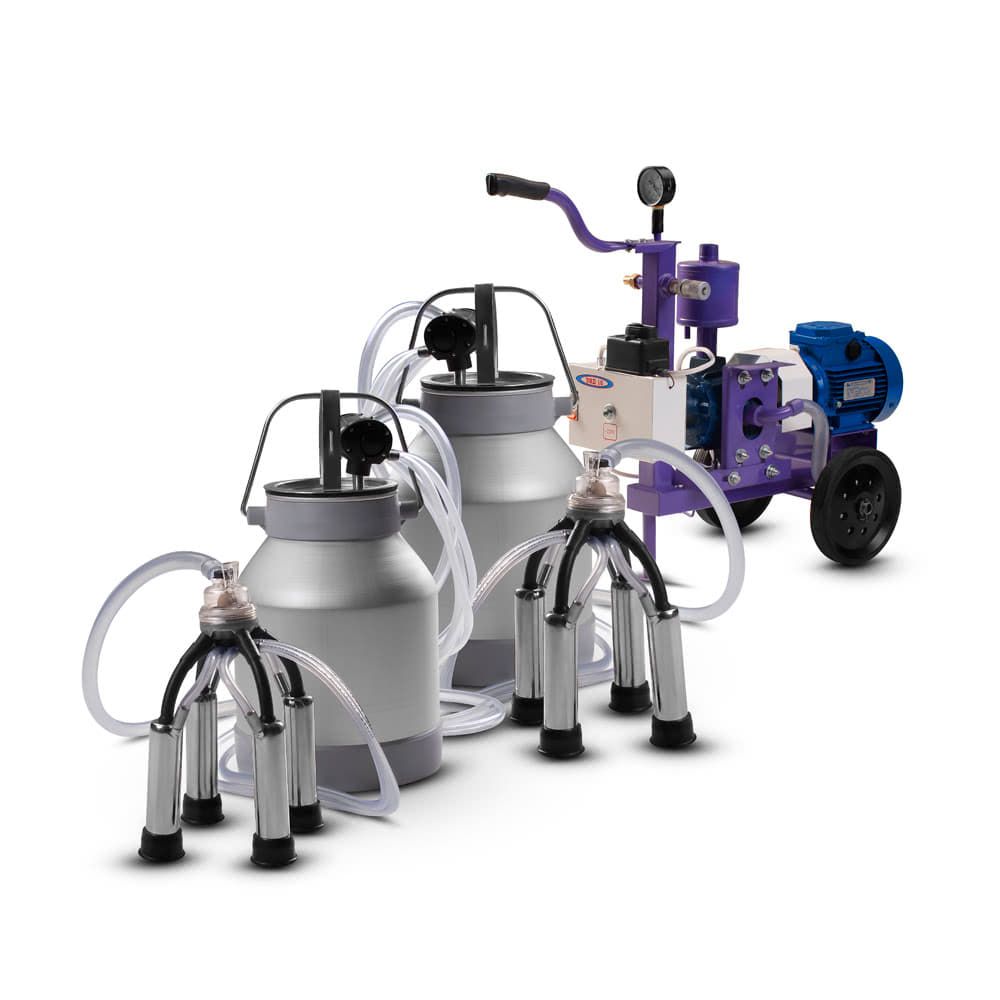

Доильный аппарат Дамилк УИД-10 С80 "Евро 140" Н (два ведра)

Доильный аппарат Дамилк УИД-10 С80 "Евро 140" Н (два ведра)

Вакуумная доильная установка УИД-10 С80 (Схема 1.1) – это часть доильного аппарата, которая отвечает за создание вакуума. Она может комплектоваться подвесным оборудованием для крупного и мелкого рогатого скота. Устройство подходит для молочных хозяйств и небольших ферм. За час работы с его помощью можно подоить до 17 коров или 80 коз.

Частями доильного аппарата также являются бидон для сбора молока (Схема 1.2) и паук системы “Майга” (Схема 1.3). Они не входят в комплект поставки.

Производительность

Время непрерывной работы (мин.)	60
Максимальный уровень вакуумметрического разрежения (кПа)	80
Цикл доения одной коровы (мин.)	6-7
Максимальное количество обслуживаемых коров за один цикл доения	2 коровы
Номинальный уровень вакуумметрического разрежения для доения коров (кПа)	47-50
Максимальное количество обслуженных коров за время непрерывной работы доильной установки	До 17 коров
Цикл доения одной козы (мин.)	2-3
Максимальное количество обслуживаемых коз за один цикл доения	4 козы
Номинальный уровень вакуумметрического разрежения для доения коз и овец (кПа)	37-40
Максимальное количество обслуженных коз за время непрерывной работы доильной установки	До 80 коз

С вакуумной установкой DaMilk УИД-10 С80 на доение одной коровы затрачивается 6-7 минут, козы – 2-3 минуты. Производительность 12,6 м³/час позволяет
подключить дополнительные линии доения.

После 60 минут работы необходимо делать перерыв. Превышение рекомендованного времени беспрерывной работы может привести к поломке.

Особенности конструкции силового агрегата

Строение силового агрегата модульное (Схема 2.1), то есть двигатель и насос соединены клиноременной муфтой (Схема 2.2), а не напрямую.

Оборудование собирается на металлическом каркасе (Схема 2.4). Он оснащен колесами и относится к передвижному типу. Состоит силовой агрегат с: двигателя, насоса и ресивера (Схема 2.3). Для настройки разрежения используется металлический регулятор вакуума. В комплекте поставки идет вакуумметр (Схема 2.5), который нужен для отслеживания давления.

На доильной установке DaMilk УИД-10 С80 стоит ручной клапан для сброса конденсата. Для защиты от перепадов напряжения используется автоматический выключатель на 6 А (Схема 2.8). При необходимости можно поставить блок защиты от влаги.

Двигатель

Мощность двигателя (Схема 2.7) доильной вакуумной установки ДаМилк УИД-10 С80 - 750 Вт. Питание поступает по кабелю длиной 2 м (Схема 2.6). Подключается двигатель к стандартной сети с напряжением 220 В.

Частота вращения вала 1500 об/мин.

Двигатель относится к 3 категории размещения электроприборов, то есть должен использоваться в помещении. Летом для использования доильной установки УИД-10 С80 можно оборудовать навес для защиты от осадков.

Насос

Вакуумный насос имеет производительность 12,6 м³/час. Внутри стоят графитовые лопатки размером 40×80×5 мм.

Насос относится к сухому типу и имеет закрытую конструкцию (Схема 3.1). Сухие насосы не используют смазки, что сказывается на износе пластин. Он происходит быстрее, а значит чаще требуется замена графитовых лопаток.

Насос представляет собой отдельный модуль: ротор имеет собственный вал (Схема 3.2), а не устанавливается на вал двигателя. В крышке (Схема 3.3) ставятся подшипники, в которых вращается вал.

Доильное ведро

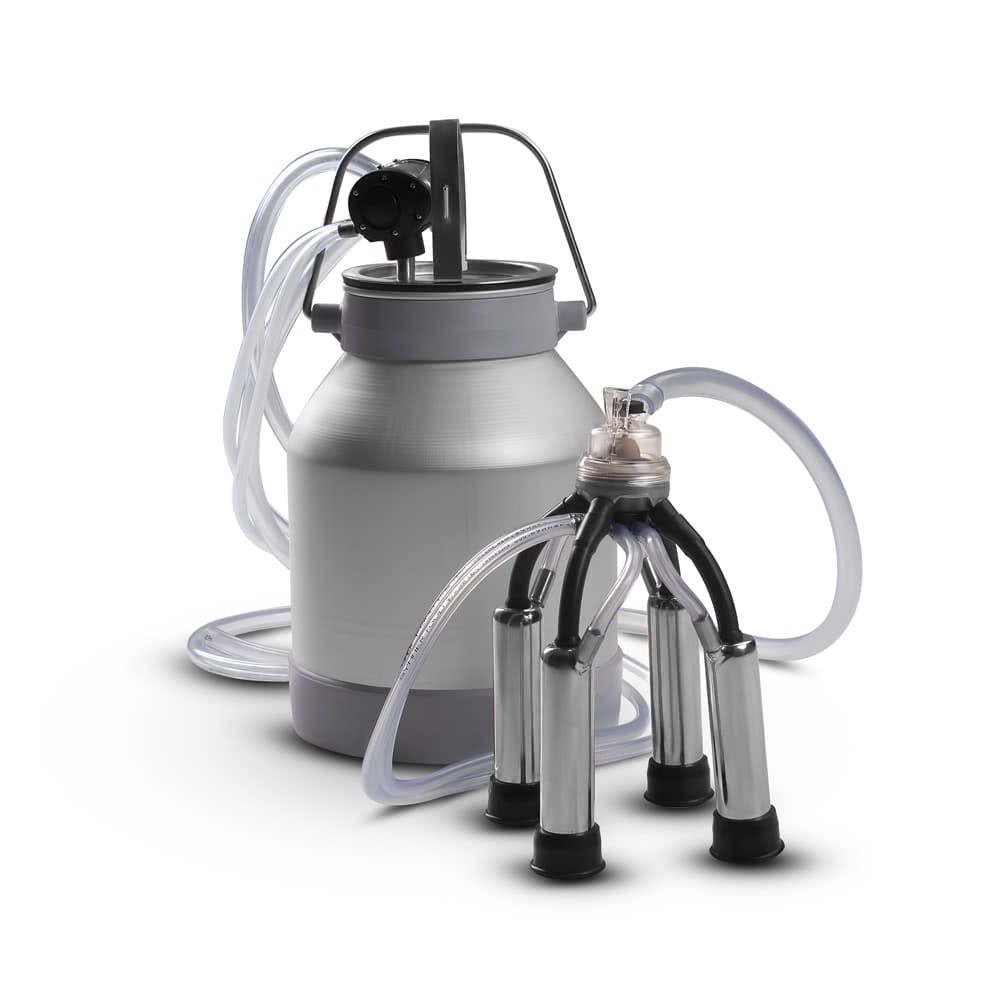

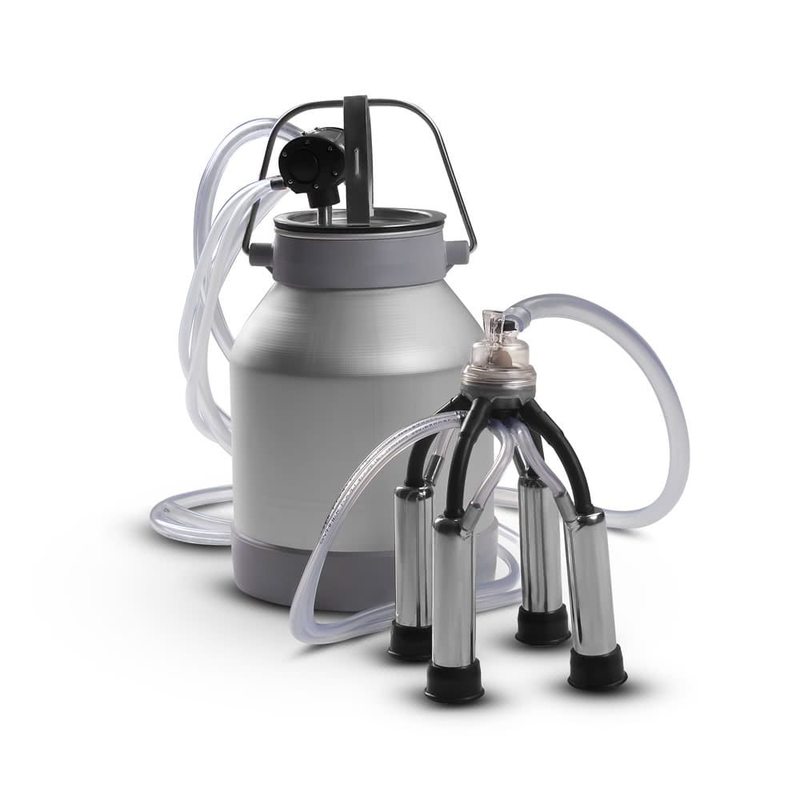

Доильное ведро в сборе «Евро 140» Н выпускается компанией DaMilk. Им комплектуются вакуумные установки серий АИД и УИД. Подвесное оборудование данной комплектации предназначено для доения коров.

Доильное ведро в сборе – это часть агрегата индивидуального доения. Для работы подвесного оборудования нужен вакуум, который создается силовой установкой.

Комплектация

Составные части доильного ведра в сборе «Евро 140» Н:

1. емкость для молока (20 л);
2. нержавеющая крышка с механическим прижимом и 3 штуцерами;
3. двухтактный асинхронный пульсатор;
4. коллектор на 140 см³ (алюминиевое основание);
5. 4 нержавеющих стакана с комплектом каучуковой сосковой резины;
6. молочный шланг 14х5 мм (2 м);
7. шланги постоянного 11х5 мм и переменного 7х3 мм вакуума по 2 м.

При изготовлении используются украинские и импортные комплектующие.

Все шланги сделаны из силикона, так как этот материал хорошо переносит изменение температуры, легко моется, может использоваться для работы с пищевыми продуктами.

По требованию клиента длину шланга постоянного вакуума можно увеличить.

Особенности

Система попарного доения

Попарный пульсатор (1), установленный на доильном ведре в сборе «Евро 140» Н, изготовлен в Турции. Устанавливается он на крышке. Пульсатор соединен с распределителем вакуума (3) на 6 выходов. Для этого используется два шланга переменного вакуума 7х3 мм (2).

При попарной системе доения молоко отбирается поочередно с сосков правой и левой долей вымени коровы.

Доильный паук

Паук доильного ведра в сборе «Евро 140» Н состоит из коллектора, стаканов, сосковой резины, распределителя вакуума.

Используется стандартный коллектор объемом 140 см³ с алюминиевым основанием. Крышка сделана из поликарбоната. Она прозрачная, чтобы можно было следить за интенсивностью отдачи молока.

Коллектор на 140 см³ рассчитан на коров с продуктивностью до 30 л молока в день.

Стаканы нержавеющие, изготовленные методом вальцевания. Нержавейка делает доильные стаканы прочными и тяжелыми. Вес обеспечивает хороший массаж сосков, что стимулирует припуск молока.

Сосковая резина доильного ведра в сборе «Евро 140» Н сделана из каучука. Приблизительный срок службы резины составляет полгода. Форма чулка круглая, длина 135 мм. Диаметр присоски сосковой резины 25 мм.

Крышка из нержавейки имеет механический прижим, то есть вы самостоятельно сможете регулировать его силу. Штуцеров 3, а потому пульсатор, молочный и вакуумный шланг можно удобно разместить без тройника.

Вы получите гарантийный талон и возможность обратиться в наш сервисный центр. Магазин ДаМилк доставляет заказы по всей Украине, а потому заказ можно сделать из любого города.
