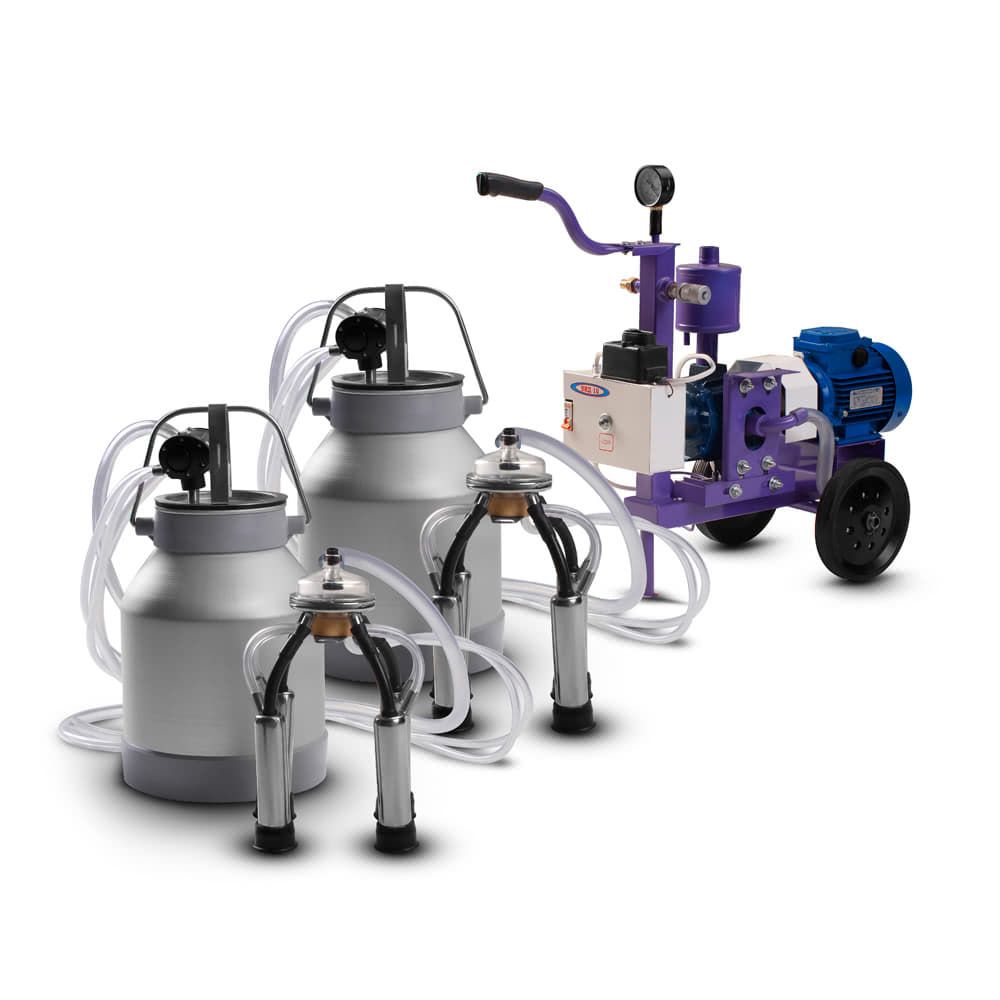

Доильный аппарат Дамилк УИД-10 С80 "Евро 240 нерж" Н (два ведра)

Доильный аппарат Дамилк УИД-10 С80 "Евро 240 нерж" Н (два ведра)

Вакуумная доильная установка УИД-10 С80 (Схема 1.1) – это часть доильного аппарата, которая отвечает за создание вакуума. Она может комплектоваться подвесным оборудованием для крупного и мелкого рогатого скота. Устройство подходит для молочных хозяйств и небольших ферм. За час работы с его помощью можно подоить до 17 коров или 80 коз.

Частями доильного аппарата также являются бидон для сбора молока (Схема 1.2) и паук системы “Майга” (Схема 1.3). Они не входят в комплект поставки.

Производительность

Время непрерывной работы (мин.)	60
Максимальный уровень вакуумметрического разрежения (кПа)	80
Цикл доения одной коровы (мин.)	6-7
Максимальное количество обслуживаемых коров за один цикл доения	2 коровы
Номинальный уровень вакуумметрического разрежения для доения коров (кПа)	47-50
Максимальное количество обслуженных коров за время непрерывной работы доильной установки	До 17 коров
Цикл доения одной козы (мин.)	2-3
Максимальное количество обслуживаемых коз за один цикл доения	4 козы
Номинальный уровень вакуумметрического разрежения для доения коз и овец (кПа)	37-40
Максимальное количество обслуженных коз за время непрерывной работы доильной установки	До 80 коз

Таблица 1

С вакуумной установкой DaMilk УИД-10 С80 на доение одной коровы затрачивается 6-7 минут, козы – 2-3 минуты. Производительность 12,6 м³/час позволяет
подключить дополнительные линии доения.

После 60 минут работы необходимо делать перерыв. Превышение рекомендованного времени беспрерывной работы может привести к поломке.

Особенности конструкции силового агрегата

Строение силового агрегата модульное (Схема 2.1), то есть двигатель и насос соединены клиноременной муфтой (Схема 2.2), а не напрямую.

Оборудование собирается на металлическом каркасе (Схема 2.4). Он оснащен колесами и относится к передвижному типу. Состоит силовой агрегат с: двигателя, насоса и ресивера (Схема 2.3). Для настройки разрежения используется металлический регулятор вакуума. В комплекте поставки идет вакуумметр (Схема 2.5), который нужен для отслеживания давления.

На доильной установке DaMilk УИД-10 С80 стоит ручной клапан для сброса конденсата. Для защиты от перепадов напряжения используется автоматический выключатель на 6 А (Схема 2.8). При необходимости можно поставить блок защиты от влаги.

Двигатель

Мощность двигателя (Схема 2.7) доильной вакуумной установки ДаМилк УИД-10 С80 - 750 Вт. Питание поступает по кабелю длиной 2 м (Схема 2.6). Подключается двигатель к стандартной сети с напряжением 220 В.

Частота вращения вала 1500 об/мин.

Двигатель относится к 3 категории размещения электроприборов, то есть должен использоваться в помещении. Летом для использования доильной установки УИД-10 С80 можно оборудовать навес для защиты от осадков.

Насос

Вакуумный насос имеет производительность 12,6 м³/час. Внутри стоят графитовые лопатки размером 40×80×5 мм.

Насос относится к сухому типу и имеет закрытую конструкцию (Схема 3.1). Сухие насосы не используют смазки, что сказывается на износе пластин. Он происходит быстрее, а значит чаще требуется замена графитовых лопаток.

Насос представляет собой отдельный модуль: ротор имеет собственный вал (Схема 3.2), а не устанавливается на вал двигателя. В крышке (Схема 3.3) ставятся подшипники, в которых вращается вал.

Доильное ведро

«Евро 240 нерж» Н – это комплектация доильного ведро в сборе, выпускаемая DaMilk. Она создана для использования с вакуумными установками АИД и УИД. При этом модель «Евро 240 нерж» Н совместима с установками и от других производителей.

Доильное ведро в сборе предназначено для доения коров, и потому используются соответствующие доильные стаканы и сосковая резина.

Комплектация

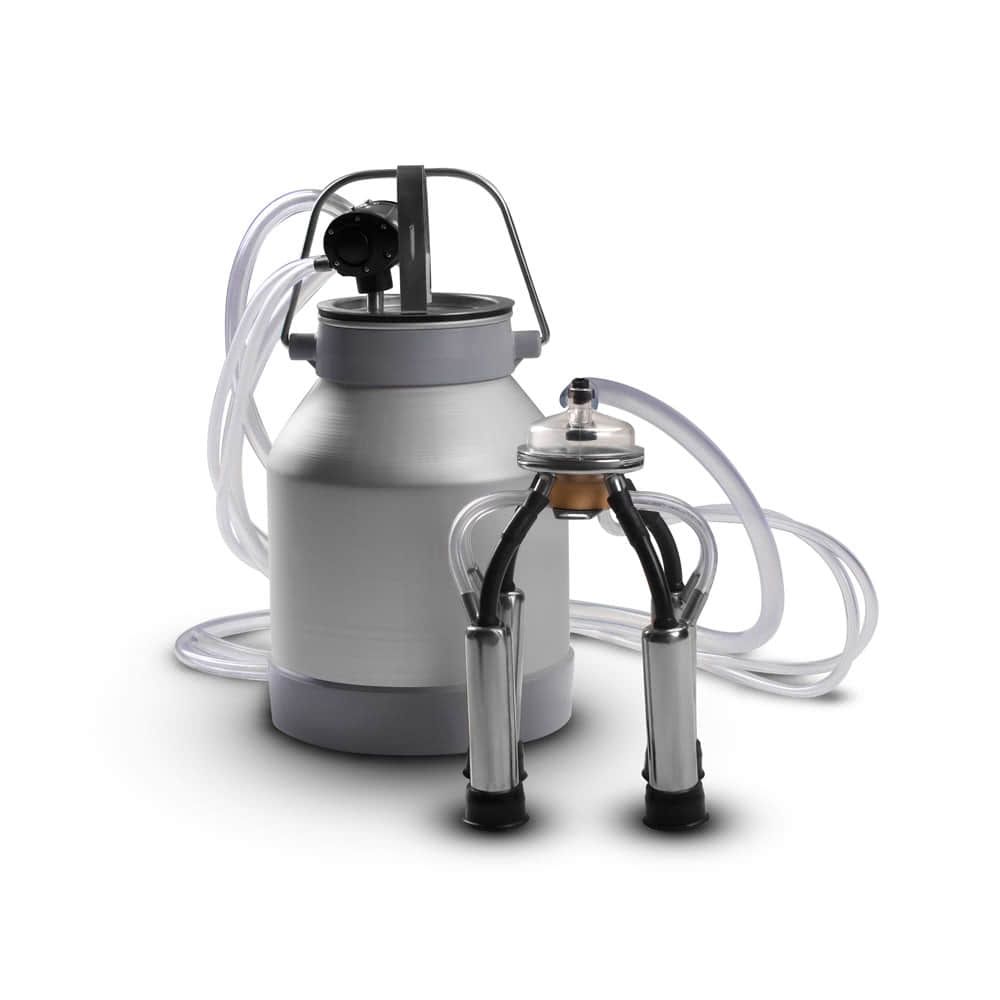

Доильное ведро в сборе «Евро 240 нерж» Н включает:

1. бидон для молока на 20 л из алюминия;
2. крышка из нержавеющей стали с механическим прижимом;
3. пульсатор для попарного доения (Турция);
4. коллектор объемом 240 см³ (Беларусь);
5. нержавеющие стаканы с каучуковой сосковой резиной;
6. молочный шланг 14х5 мм длиной 2 м;
7. один шланг постоянного 11х5 мм и два переменного 7х3 мм вакуума (по 2 м).

В доильном ведре в сборе «Евро 240 нерж» Н используются силиконовые шланги, так как они хорошо переносят воздействие механических и температурных раздражителей, безопасны, и за ними легко ухаживать. Длина шланга постоянного вакуума составляет 2 метра, но может быть увеличена.

Особенности

Система попарного доения

Турецкий настраиваемый коллектор заставляет сокращаться сосковую резину попарно. То есть молоко одновременно забирается с двух сосков, а не со всех.

Попарный пульсатор (1) устанавливается на крышку бидона. К нему подключено два шланга (2)переменного вакуума (диаметр 7 мм, толщина стенок 3 мм). Они нужны для соединения с распределителем (3), которые стоит на коллекторе.

Доильный паук

Молоко из доильных стаканов попадает в коллектор, и дальше по молочному шлангу в бидон. В доильном ведре в сборе «Евро 240 нерж» Н стоит коллектор объемом 240 см³. Его крышка сделана из полипропилена, а основания – нержавеющей стали. Коллектор подходит для коров, которые дают больше 30 л молока в сутки.

Стаканы изготавливаются методом вальцевания. Они сделаны из нержавеющей стали толщиной 2 мм. Благодаря своему весу они воздействуют на соски с нужной силой, что стимулирует припуск молока.

Используется сосковая резина с повышенным содержанием каучука. После полугода работы она изнашивается, и требуется замена. На нижней части сосковой резины расположено три посадочных рубца необходимых для ее подтяжки. Периодическая подтяжка нужна для более плотного прилегания сосковой резины к самим соскам.

Нержавеющая крышка оснащена механическим прижимом. На ней находится 3 штуцера. Шланги и пульсатор можно надеть на отдельные выходы, а потому не придется устанавливать тройник.

Вы получите гарантийный талон и возможность обратиться в наш сервисный центр. Магазин ДаМилк доставляет заказы по всей Украине, а потому заказ можно сделать из любого города.
