Доильный аппарат Дамилк УИД-10 С80 "Евро 240 нерж" (Силикон) Н

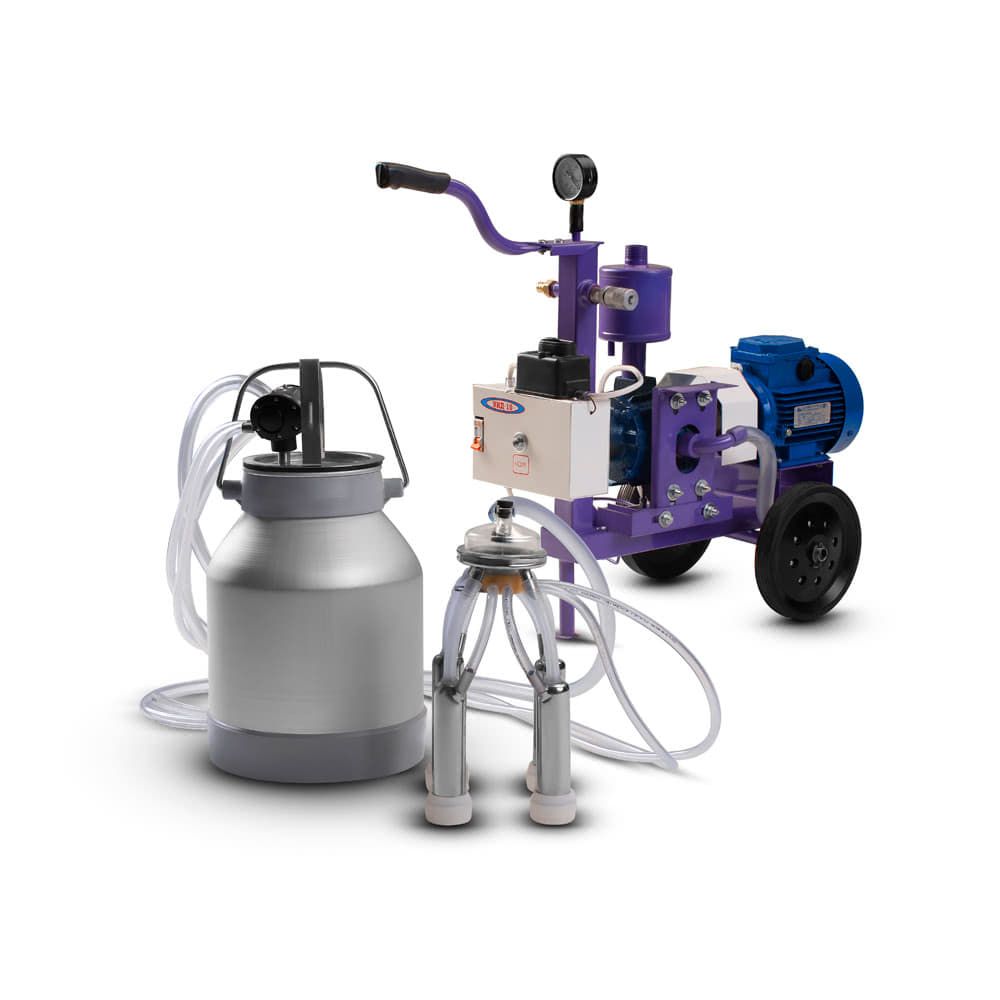

Доильная установка ДаМилк УИД-10 С80

Вакуумная доильная установка УИД-10 С80 (Схема 1.1) – это часть доильного аппарата, которая отвечает за создание вакуума. Она может комплектоваться подвесным оборудованием для крупного и мелкого рогатого скота. Устройство подходит для молочных хозяйств и небольших ферм. За час работы с его помощью можно подоить до 17 коров или 80 коз.

Частями доильного аппарата также являются бидон для сбора молока (Схема 1.2) и паук системы “Майга” (Схема 1.3). Они не входят в комплект поставки.

Производительность

Таблица 1

С вакуумной установкой DaMilk УИД-10 С80 на доение одной коровы затрачивается 6-7 минут, козы – 2-3 минуты. Производительность 12,6 м³/час позволяет
подключить дополнительные линии доения.

После 60 минут работы необходимо делать перерыв. Превышение рекомендованного времени беспрерывной работы может привести к поломке.

Особенности конструкции силового агрегата

Строение силового агрегата модульное (Схема 2.1), то есть двигатель и насос соединены клиноременной муфтой (Схема 2.2), а не напрямую.

Оборудование собирается на металлическом каркасе (Схема 2.4). Он оснащен колесами и относится к передвижному типу. Состоит силовой агрегат с: двигателя, насоса и ресивера (Схема 2.3). Для настройки разрежения используется металлический регулятор вакуума. В комплекте поставки идет вакуумметр (Схема 2.5), который нужен для отслеживания давления.

На доильной установке DaMilk УИД-10 С80 стоит ручной клапан для сброса конденсата. Для защиты от перепадов напряжения используется автоматический выключатель на 6 А (Схема 2.8). При необходимости можно поставить блок защиты от влаги.

Двигатель

Мощность двигателя (Схема 2.7) доильной вакуумной установки ДаМилк УИД-10 С80 - 750 Вт. Питание поступает по кабелю длиной 2 м (Схема 2.6). Подключается двигатель к стандартной сети с напряжением 220 В.

Частота вращения вала 1500 об/мин.

Двигатель относится к 3 категории размещения электроприборов, то есть должен использоваться в помещении. Летом для использования доильной установки УИД-10 С80 можно оборудовать навес для защиты от осадков.

Насос

Вакуумный насос имеет производительность 12,6 м³/час. Внутри стоят графитовые лопатки размером 40×80×5 мм.

Насос относится к сухому типу и имеет закрытую конструкцию (Схема 3.1). Сухие насосы не используют смазки, что сказывается на износе пластин. Он происходит быстрее, а значит чаще требуется замена графитовых лопаток.

Насос представляет собой отдельный модуль: ротор имеет собственный вал (Схема 3.2), а не устанавливается на вал двигателя. В крышке (Схема 3.3) ставятся подшипники, в которых вращается вал.

Доильное ведро

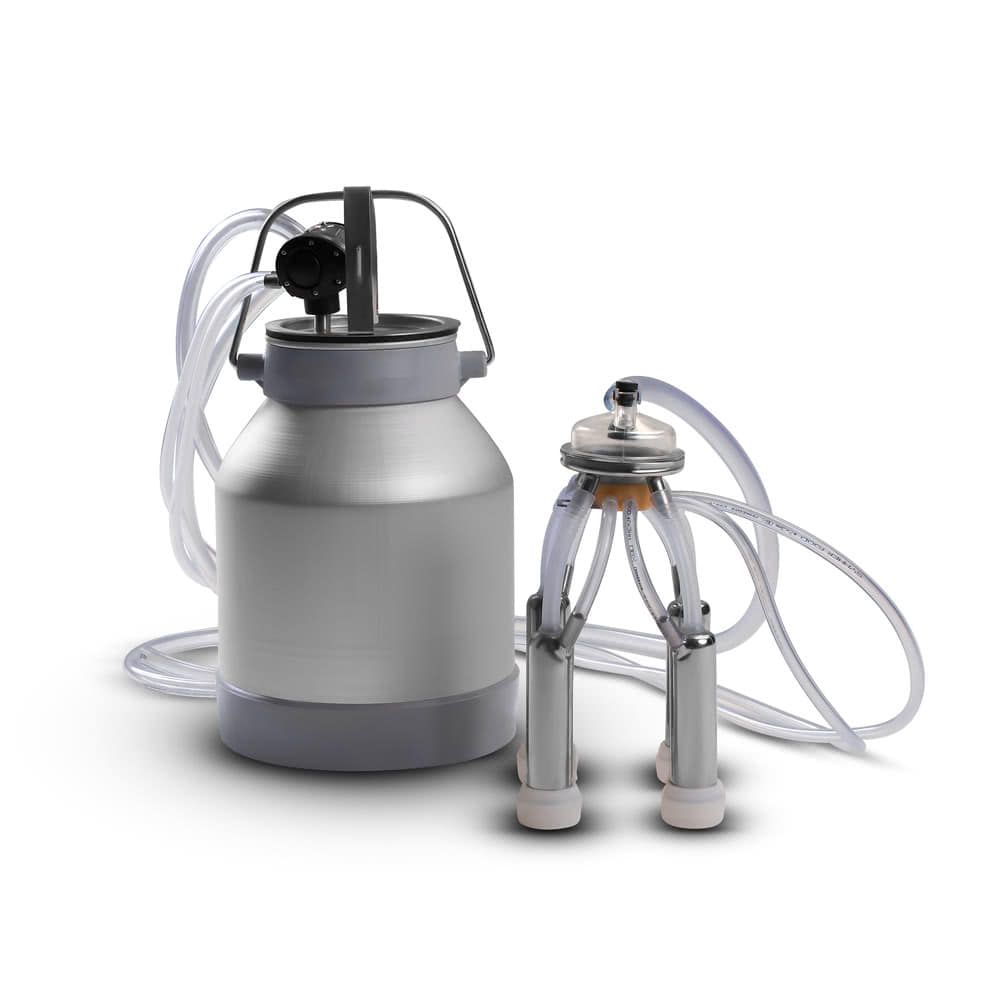

«Евро 240 нерж» (силикон) Н – это доильное ведро в сборе для вакуумных установок серий АИД и УИД от DaMilk. Оно является частью агрегатов индивидуального доения для коров.

Доильное ведро в сборе «Евро 240 нерж» (силикон) Н комплектуется отечественными и импортными деталями. Оно совместимо не только с вакуумными установками ДаМилк, но и других производителей. Подробности о совместимости сообщит менеджер при оформлении заказа в интернет-магазине.

Комплектация

Доильное ведро в сборе «Евро 240 нерж» (силикон) Н собирают из следующих комплектующих:

1. алюминиевый бидон для молока на 20 л;
2. нержавеющая крышка с механическим прижимом (3 штуцера);
3. пульсатор для попарного доения (Турция);
4. коллектор объемом 240 см³ с нержавеющим основанием (Беларусь);
5. нержавеющие стаканы с силиконовой сосковой резиной (Турция);
6. молочный шланг 14х5 мм (2 м);
7. шланг постоянного 11х5 мм и 2 шланга переменного 7х3 мм вакуума (по 2 м).

Вакуумные и молочный шланги делают из силикона, так как этот материал обладает лучшими эксплуатационными характеристиками. Он долговечный, не трескается при сгибании и в зимнее время. Силикон хорошо моется, что позволит поддерживать чистоту без особых усилий.

Особенности

Система попарного доения

Смысл попарного доения заключается в том, что молоко отбирается поочередно с сосков левой и правой долей.

Для реализации попарной системы доения используется особый двухтактный пульсатор (1). У него 2 выхода, к которым подсоединяют шланги переменного вакуума (2). Они соединяются с доильными стаканами через распределитель вакуума (3), который устанавливается на коллекторе.

Доильный паук

Сбор молока организован при помощи коллектора на 240 см³. Он имеет нержавеющее основание и крышку из прозрачного полипропилена. Выпускается коллектор доильного ведра в сборе «Евро 240 нерж» (силикон) Н в Беларуси. Он предназначен для доения высокопродуктивных и породистых коров, которые дают больше 30 л молока в день.

Доильные стаканы сделаны полностью из нержавейки. Толщина стенок стаканов составляет 2 мм. Изготавливаются они методом вальцевания.

В стаканах стоит комплект сосковой резины из силикона. Этот материал износостойкий и имеет срок службы около 12 месяцев. После в ней образуются микротрещины, и резину требуется менять.

На бидоне стоит крышка с механическим прижимом. Материал крышки – нержавеющая сталь. Механический прижим позволят выбирать силу прижима, что будет сказываться на износе уплотнителя. Шланги и пульсатор подключаются каждый к отдельному штуцеру.
