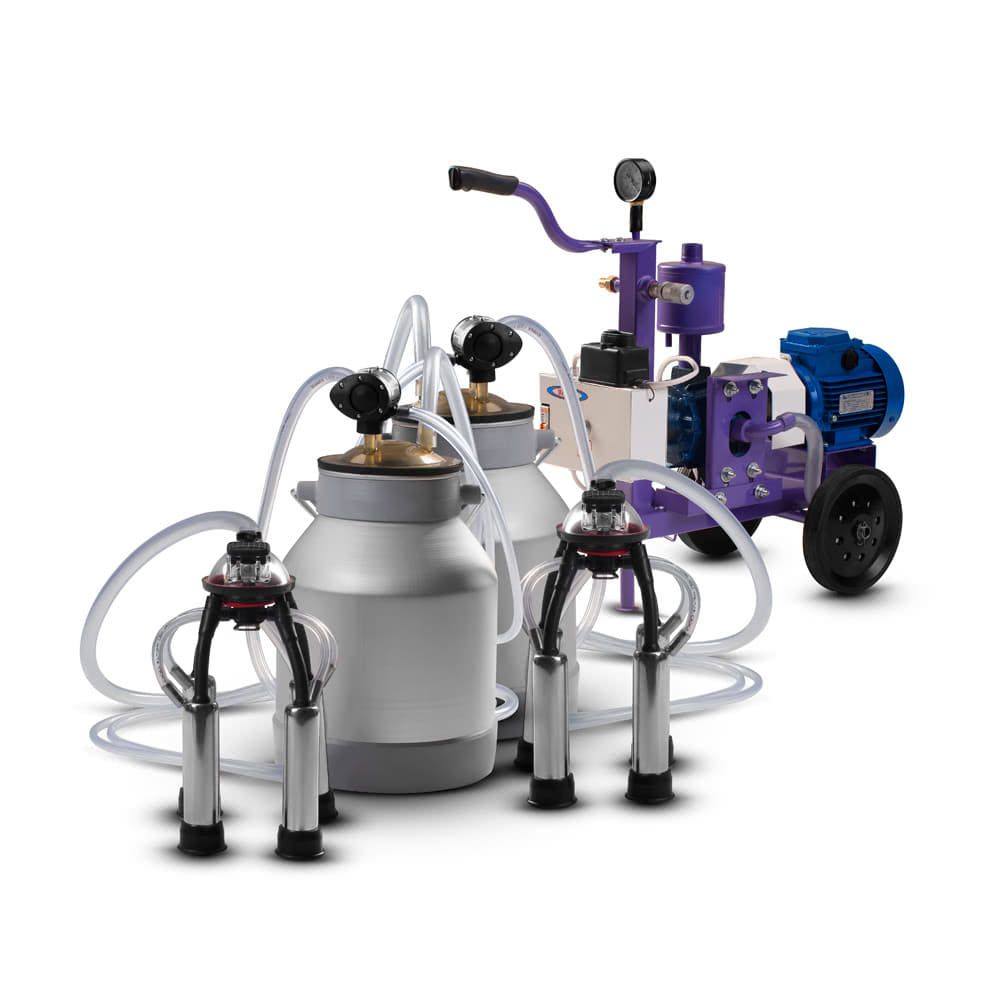

Доильный аппарат Дамилк УИД-10 С80 "Евро 240-оригинал" П (два ведра)

Доильный аппарат Дамилк УИД-10 С80 "Евро 240-оригинал" П (два ведра)

Вакуумная доильная установка УИД-10 С80 (Схема 1.1) – это часть доильного аппарата, которая отвечает за создание вакуума. Она может комплектоваться подвесным оборудованием для крупного и мелкого рогатого скота. Устройство подходит для молочных хозяйств и небольших ферм. За час работы с его помощью можно подоить до 17 коров или 80 коз.

Частями доильного аппарата также являются бидон для сбора молока (Схема 1.2) и паук системы “Майга” (Схема 1.3). Они не входят в комплект поставки.

Производительность

С вакуумной установкой DaMilk УИД-10 С80 на доение одной коровы затрачивается 6-7 минут, козы – 2-3 минуты. Производительность 12,6 м³/час позволяет
подключить дополнительные линии доения.

После 60 минут работы необходимо делать перерыв. Превышение рекомендованного времени беспрерывной работы может привести к поломке.

Особенности конструкции силового агрегата

Строение силового агрегата модульное (Схема 2.1), то есть двигатель и насос соединены клиноременной муфтой (Схема 2.2), а не напрямую.

Оборудование собирается на металлическом каркасе (Схема 2.4). Он оснащен колесами и относится к передвижному типу. Состоит силовой агрегат с: двигателя, насоса и ресивера (Схема 2.3). Для настройки разрежения используется металлический регулятор вакуума. В комплекте поставки идет вакуумметр (Схема 2.5), который нужен для отслеживания давления.

На доильной установке DaMilk УИД-10 С80 стоит ручной клапан для сброса конденсата. Для защиты от перепадов напряжения используется автоматический выключатель на 6 А (Схема 2.8). При необходимости можно поставить блок защиты от влаги.

Двигатель

Мощность двигателя (Схема 2.7) доильной вакуумной установки ДаМилк УИД-10 С80 - 750 Вт. Питание поступает по кабелю длиной 2 м (Схема 2.6). Подключается двигатель к стандартной сети с напряжением 220 В.

Частота вращения вала 1500 об/мин.

Двигатель относится к 3 категории размещения электроприборов, то есть должен использоваться в помещении. Летом для использования доильной установки УИД-10 С80 можно оборудовать навес для защиты от осадков.

Насос

Вакуумный насос имеет производительность 12,6 м³/час. Внутри стоят графитовые лопатки размером 40×80×5 мм.

Насос относится к сухому типу и имеет закрытую конструкцию (Схема 3.1). Сухие насосы не используют смазки, что сказывается на износе пластин. Он происходит быстрее, а значит чаще требуется замена графитовых лопаток.

Насос представляет собой отдельный модуль: ротор имеет собственный вал (Схема 3.2), а не устанавливается на вал двигателя. В крышке (Схема 3.3) ставятся подшипники, в которых вращается вал.

Доильное ведро

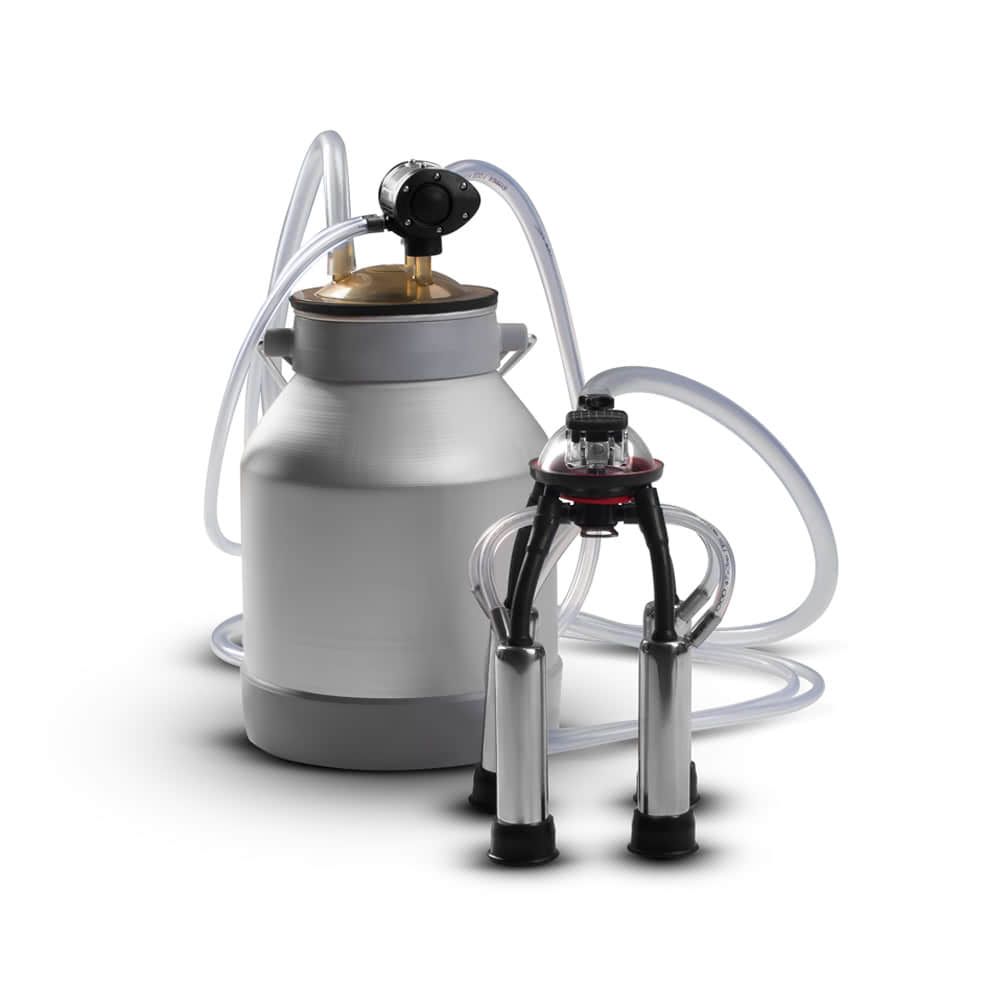

Доильное ведро в сборе «Евро 240-оригинал» П – это часть агрегата индивидуального
доения, которая отвечает за отбор молока. Паук «Майга», который используется в
этой комплектации, работает по попарной схеме доения. Еще одной отличительной
чертой является увеличенный коллектор турецкого производства для сбора молока.

Доильное ведро в сборе «Евро 240-оригинал» П можно использовать с вакуумными установками ДаМилк (АИД, УИД), а также оборудованием других производителей. Подробнее о совместимости можно узнать у менеджера.

Комплектация

Доильное ведро в сборе «Евро 240-оригинал» П собирается из украинских и импортных деталей. Данная модель собирается из:

1. алюминиевого бидона на 20 л;
2. поликарбонатной крышки (самоприжимная);
3. настраиваемого пульсатора для попарного доения;
4. коллектора объемом 240 см³;
5. нержавеющих стаканов с сосковой резиной из каучука;
6. молочного шланга (14х5 мм) длиной 2 метра;
7. шланга постоянного (11х5 мм) и переменного (7х3 мм) вакуума по 2 м.

Для соединения отдельных узлов используются силиконовые шланги: для молока (14х5 мм), для постоянного (11х5 мм) и переменного (7х3 мм) вакуума. Стандартная длина составляет 2 м. В комплекте идет два шланга переменного вакуума.

Особенности

Система доения

Асинхронный пульсатор используется со специальным распределителем вакуума, который имеет 6 выходов. Соединяются эти элементы между собой двумя шлангами (диаметр 7 мм, толщина стенок 3 мм).

Использование асинхронного пульсатора нужно для реализации попарной системы доения.

Доильный паук

Объем коллектора в 240 см³ гарантирует, что молоко не начнет заполнять стаканы, а это приводит к их отсоединению. Такой коллектор подойдет для высокопродуктивных и породистых коров, которые дают больше 30 л молока в день.

Вес подвесного оборудования доильного ведра в сборе для коров очень важен. Если паук будет легким, то массаж вымени ухудшается, что сказывается на припуске молока. В комплектации «Евро 240-оригинал» П стаканы и основание коллектора металлические, благодаря чему получается нужный вес. Стаканы сделаны из нержавеющей стали методом вальцевания.

Сосковая резина из каучука требует замены через полгода использования. Диаметр присоски - 25 мм, длина чулка - 13,5 см. 3 посадочных рубца нужны, чтобы подтягивать резину по мере растяжения.

На крышке доильного ведра находится 3 штуцера. Это позволяет отдельно подсоединить пульсатор, молочный и вакуумный шланг. Сделана крышка из прозрачного поликарбоната. Прижим осуществляется за счет вакуума системы.

В интернет-магазине ДаМилк можно купить доильное ведро в сборе «Евро 240-оригинал» без посредников. Так вы не будете переплачивать и получите при этом гарантию от производителя. Оборудование пересылаются по всей Украине, а потому вы можете сделать заказ в любом городе.

Рекомендации к использованию

Доильная установка УИД-10 С80 может использоваться в широком температурном диапазоне. Перед запуском проверяйте провода и двигатель на наличие конденсата. Капли воды на этих узлах могут привести к короткому замыканию. После каждого использования сливайте с ресивера влагу.
