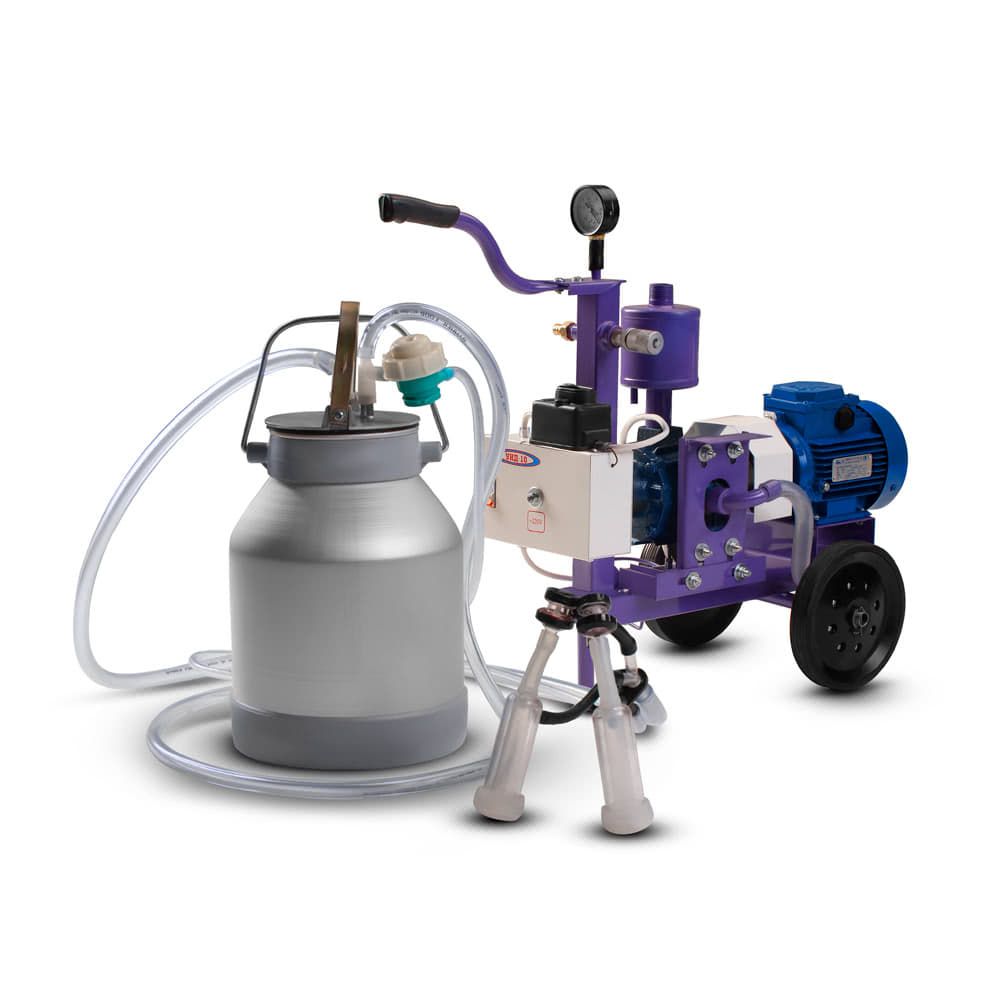

Доильный аппарат Дамилк УИД-10 С80 "Коза" (Синхронная) 1/1 А

Доильная установка Дамилк УИД-10 С80 "Коза" (Синхронная) 1/1 А

Вакуумная доильная установка УИД-10 С80 (Схема 1.1) – это часть доильного аппарата, которая отвечает за создание вакуума. Она может комплектоваться подвесным оборудованием для крупного и мелкого рогатого скота. Устройство подходит для молочных хозяйств и небольших ферм. За час работы с его помощью можно подоить до 17 коров или 80 коз.

Частями доильного аппарата также являются бидон для сбора молока (Схема 1.2) и паук системы “Майга” (Схема 1.3). Они не входят в комплект поставки.

Производительность

С вакуумной установкой DaMilk УИД-10 С80 на доение одной коровы затрачивается 6-7 минут, козы – 2-3 минуты. Производительность 12,6 м³/час позволяет
подключить дополнительные линии доения.

После 60 минут работы необходимо делать перерыв. Превышение рекомендованного времени беспрерывной работы может привести к поломке.

Особенности конструкции силового агрегата

Строение силового агрегата модульное (Схема 2.1), то есть двигатель и насос соединены клиноременной муфтой (Схема 2.2), а не напрямую.

Оборудование собирается на металлическом каркасе (Схема 2.4). Он оснащен колесами и относится к передвижному типу. Состоит силовой агрегат с: двигателя, насоса и ресивера (Схема 2.3). Для настройки разрежения используется металлический регулятор вакуума. В комплекте поставки идет вакуумметр (Схема 2.5), который нужен для отслеживания давления.

На доильной установке DaMilk УИД-10 С80 стоит ручной клапан для сброса конденсата. Для защиты от перепадов напряжения используется автоматический выключатель на 6 А (Схема 2.8). При необходимости можно поставить блок защиты от влаги.

Двигатель

Мощность двигателя (Схема 2.7) доильной вакуумной установки ДаМилк УИД-10 С80 - 750 Вт. Питание поступает по кабелю длиной 2 м (Схема 2.6). Подключается двигатель к стандартной сети с напряжением 220 В.

Частота вращения вала 1500 об/мин.

Двигатель относится к 3 категории размещения электроприборов, то есть должен использоваться в помещении. Летом для использования доильной установки УИД-10 С80 можно оборудовать навес для защиты от осадков.

Насос

Вакуумный насос имеет производительность 12,6 м³/час. Внутри стоят графитовые лопатки размером 40×80×5 мм.

Насос относится к сухому типу и имеет закрытую конструкцию (Схема 3.1). Сухие насосы не используют смазки, что сказывается на износе пластин. Он происходит быстрее, а значит чаще требуется замена графитовых лопаток.

Насос представляет собой отдельный модуль: ротор имеет собственный вал (Схема 3.2), а не устанавливается на вал двигателя. В крышке (Схема 3.3) ставятся подшипники, в которых вращается вал.

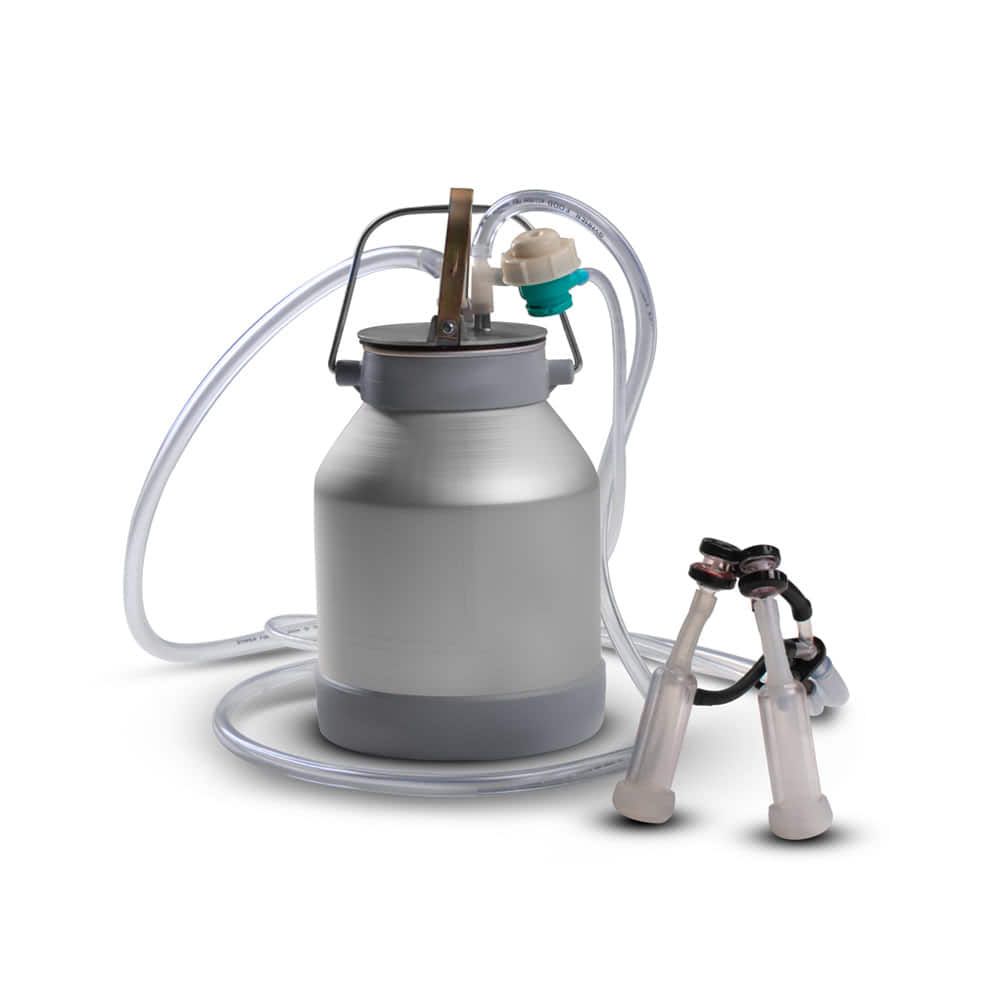

«Коза» (Синхронная) 1/1 А – это доильное ведро в сборе, предназначенное для доения коз. Оно изготавливается компанией DaMilk для комплектации собственных (АИД, УИД) и вакуумных установок от других производителей (ДУ, Велес). Подробнее о совместимости с конкретными моделями установок можно узнать у менеджера интернет-магазина.

Комплектация

Доильное ведро в сборе «Коза» (Синхронная) 1/1 А собирается из следующих комплектующих:

1. бидон для молока на 20 л из алюминия;
2. алюминиевая крышка с механическим прижимом и двумя штуцерами;
3. пульсатор для синхронного доения;
4. пластиковые стаканы с силиконовой сосковой резиной;
5. молочный шланг 14х5 мм длиной 2 м;
6. шланг постоянного 11х5 мм и переменного 7х3 мм вакуума по 2 м.

Шланги делают из силикона. Этот материал хорошо переносит механическое и температурное воздействие, не деформируется и не трескается. Также он не придает молоку вкус или запах, легко моется.

Силикон также используется для производства сосковой резины.

Особенности

Система синхронного доения

Комплектация «Коза» (Синхронная) 1/1 А оснащается синхронным пульсатором (1). Он заставляет всю резину сокращаться одновременно, и молоко отбирается сразу с двух сосков.

От пульсатора одновременного доения отходит шланг переменного вакуума (2). С доильными стаканами он соединен при помощи тройника.

Доильный паук

В доильном ведре в сборе для коз комплектации «Коза» (синхронная) 1/1 А реализована бесколлекторная система сбора молока. От стаканов оно попадает сразу в молочный шланг, и оттуда – в бидон.

Доильные стаканы полностью сделаны из поликарбоната. Метод изготовления – экструзия. Выпускаются стаканы для доения коз в Турции.

В Турции также делают силиконовую сосковую резину, которая применяется в этой комплектации. Ориентировочное время износа 12 месяцев, после чего требуется замена.

На доильном ведре в сборе «Коза» (Синхронная) 1/1 А стоит алюминиевой крышка. Она оснащена механическим прижимом, что позволяет самостоятельно регулировать его силу. На крышке 2 штуцера: через первый в доильное ведро собирается молоко, а на второй через тройник подключается пульсатор и постоянный вакуум.

В интернет-магазине DaMilk можно купить доильные ведра в сборе и вакуумные установки для доения коз. Модель «Коза» (Синхронная) 1/1 А производится компанией ДаМилк, а потому вы не будете переплачивать посредникам. На официальном сайте вы можете купить оборудование для молочного хозяйства у производителя.

Рекомендации к использованию

Доильная установка УИД-10 С80 может использоваться в широком температурном диапазоне. Перед запуском проверяйте провода и двигатель на наличие конденсата. Капли воды на этих узлах могут привести к короткому замыканию. После каждого использования сливайте с ресивера влагу.
