Доильный аппарат Дамилк УИД-10 С80 "Коза" (Синхронная) 1/2 Н (два ведра)

Описание доильного аппарата Дамилк УИД-10 С80 "Коза" (Синхронная) 1/2 Н (два ведра)

Вакуумная доильная установка УИД-10 С80 (Схема 1.1) – это часть доильного аппарата, которая отвечает за создание вакуума. Она может комплектоваться подвесным оборудованием для крупного и мелкого рогатого скота. Устройство подходит для молочных хозяйств и небольших ферм. За час работы с его помощью можно подоить до 17 коров или 80 коз.

Частями доильного аппарата также являются бидон для сбора молока (Схема 1.2) и паук системы “Майга” (Схема 1.3). Они не входят в комплект поставки.

Производительность

С вакуумной установкой DaMilk УИД-10 С80 на доение одной коровы затрачивается 6-7 минут, козы – 2-3 минуты. Производительность 12,6 м³/час позволяет
подключить дополнительные линии доения.

После 60 минут работы необходимо делать перерыв. Превышение рекомендованного времени беспрерывной работы может привести к поломке.

Особенности конструкции силового агрегата

Строение силового агрегата модульное (Схема 2.1), то есть двигатель и насос соединены клиноременной муфтой (Схема 2.2), а не напрямую.

Оборудование собирается на металлическом каркасе (Схема 2.4). Он оснащен колесами и относится к передвижному типу. Состоит силовой агрегат с: двигателя, насоса и ресивера (Схема 2.3). Для настройки разрежения используется металлический регулятор вакуума. В комплекте поставки идет вакуумметр (Схема 2.5), который нужен для отслеживания давления.

На доильной установке DaMilk УИД-10 С80 стоит ручной клапан для сброса конденсата. Для защиты от перепадов напряжения используется автоматический выключатель на 6 А (Схема 2.8). При необходимости можно поставить блок защиты от влаги.

Двигатель

Мощность двигателя (Схема 2.7) доильной вакуумной установки ДаМилк УИД-10 С80 - 750 Вт. Питание поступает по кабелю длиной 2 м (Схема 2.6). Подключается двигатель к стандартной сети с напряжением 220 В.

Частота вращения вала 1500 об/мин.

Двигатель относится к 3 категории размещения электроприборов, то есть должен использоваться в помещении. Летом для использования доильной установки УИД-10 С80 можно оборудовать навес для защиты от осадков.

Насос

Вакуумный насос имеет производительность 12,6 м³/час. Внутри стоят графитовые лопатки размером 40×80×5 мм.

Насос относится к сухому типу и имеет закрытую конструкцию (Схема 3.1). Сухие насосы не используют смазки, что сказывается на износе пластин. Он происходит быстрее, а значит чаще требуется замена графитовых лопаток.

Насос представляет собой отдельный модуль: ротор имеет собственный вал (Схема 3.2), а не устанавливается на вал двигателя. В крышке (Схема 3.3) ставятся подшипники, в которых вращается вал.

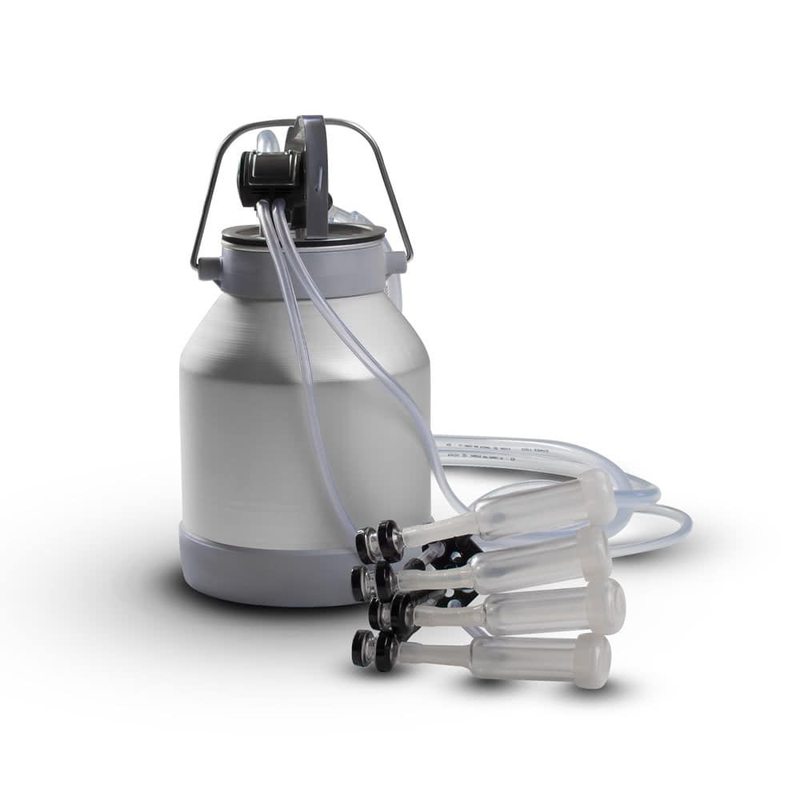

Доильное ведро

«Коза» (Синхронная) 1/2 Н – это доильное ведро в сборе, которое комплектуется импортными узлами (стаканы, сосковая резина). Они производятся в Турции, которая считается одним из лидеров в Европе по производству доильного оборудования.

Доильное ведро в сборе «Коза» (Синхронная) 1/2 Н предназначено для одновременного доения двух коз. Оно совместимо со многими вакуумными установками, в том числе АИД и УИД от DaMilk.

Комплектация

В комплект доильного ведра в сборе «Коза» (Синхронная) 1/2 Н входит:

1. молочный бидон (алюминий) на 20 л (фактическая вместимость 19 л);
2. крышка из нержавеющей стали (3 выхода);
3. синхронный пульсатор (соотношение тактов 60х40);
4. доильные стаканы (пластик) и сосковая резина (силикон) для доения в 2 линии;
5. 2 шланга (14х5 мм) для молока;
6. шланг постоянного 11х5 мм и 2 шланга переменного вакуума 7х3 мм.

Используются силиконовые шланги, так как они не трескаются во время мороза или от сгибания. К тому же, силикон не придает молоку никакого привкуса или запаха, он легко моется.

Особенности

Синхронная система доения

В доильном ведре для коз в сборе «Коза» (Синхронная) 1/2 Н используется синхронный пульсатор. При синхронной системе доения молоко одновременно забирается со всех сосков, причем как первой, так и второй линии доения.

У пульсатора для одновременного доения только один выход, а потому для подключения шлангов переменного вакуума нужен тройник. Другим концом шланг соединен с доильными стаканами. Распределитель, как в агрегатах индивидуального доения для коров, отсутствует.

Доильный паук

Также отсутствует коллектор, то есть система сбора молока бесколлекторная. Молоко отбирается при помощи сосковой резины, после чего со стаканов по шлангу подается в емкость. Для сбора молока используется одна емкость для обеих линий доения.

Доильное ведро в сборе «Коза» (Синхронная) 1/2 Н комплектуется пластиковыми стаканами. Они изготавливаются методом экструзии из прозрачного поликарбоната. Этот материал делает стаканы прочными, но при этом легкими.

Силиконовая сосковая резина имеет турецкое происхождение. Материал износостойкий, а потому замена требуется 1 раз в год. За это время в резине появляются микротрещины, которые служат местом для размножения бактерий. Потому дальнейшее использование комплекта приведет к появлению болезней.

Крышка из нержавеющей стали имеет механический прижим, который позволяет уменьшить износ уплотнителя. Штуцера на нержавеющей крышке 3, то есть можно отдельно подключить шланги и пульсатор.
