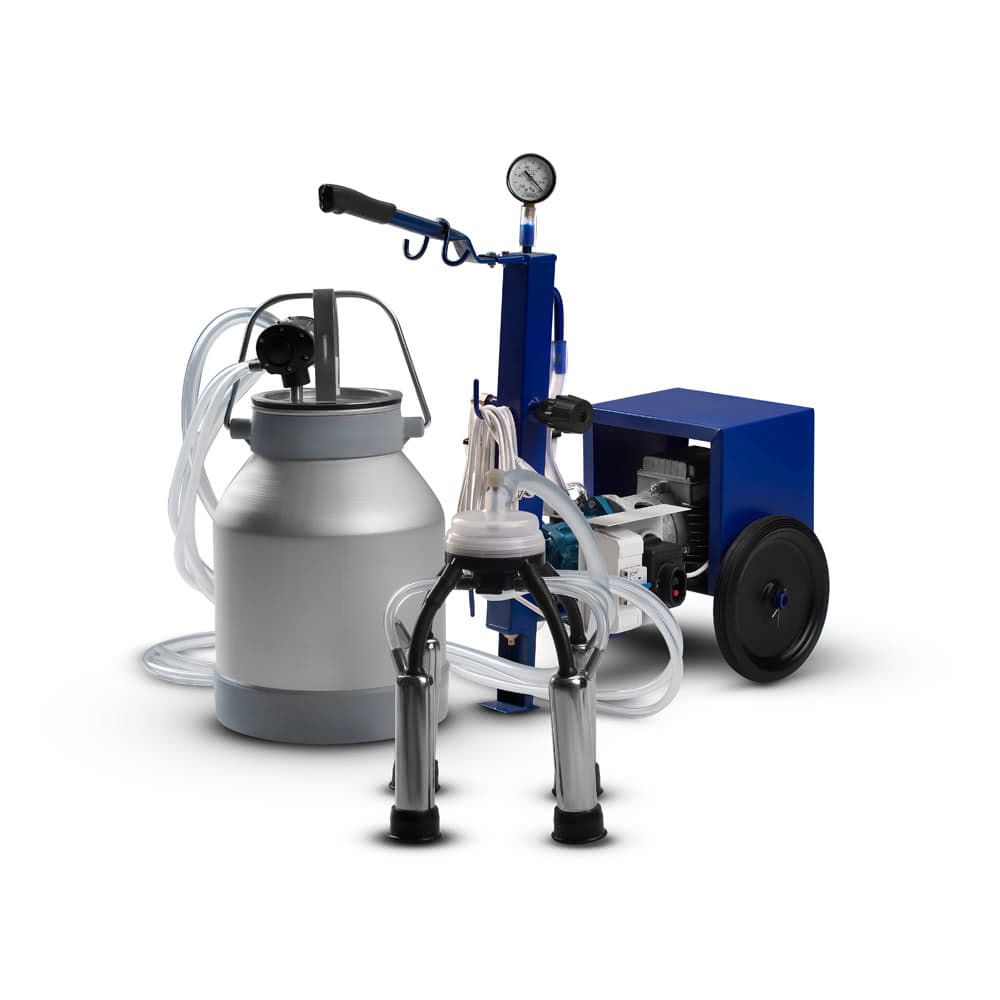

Доильный аппарат Дамилк АИД-1 "Евро 240-аналог" Н

Описание доильного аппарата Дамилк АИД-1 "Евро 240-аналог" Н

Доильная установка АИД-1 – это одна из трех частей агрегата индивидуального доения, которая отвечает за создание вакуума. Для работы вам также понадобится доильное ведро и подвесное оборудование. Характеристики позволяют использовать АИД-1 на фермерских и в домашних хозяйствах. Эта модель выделяется надежностью, производительностью, и рассчитана на хозяйства до 10 коров или 40 коз.

Вакуумная установка Дамилк АИД-1 – очень надежна и недорогая в обслуживание.

Производительность

Таблица 1

Доильная установка АИД-1 используется в бытовых условиях и небольших фермах. Производительность агрегата 6 м³/час, максимальный уровень разрежения – 80 кПа. На доение одной коровы затрачивается 6-7 минут, козы – 2-3. Для доения мелкого рогатого скота можно подключить дополнительную линию. Часовая производительность – до 9 коров или 40 коз.

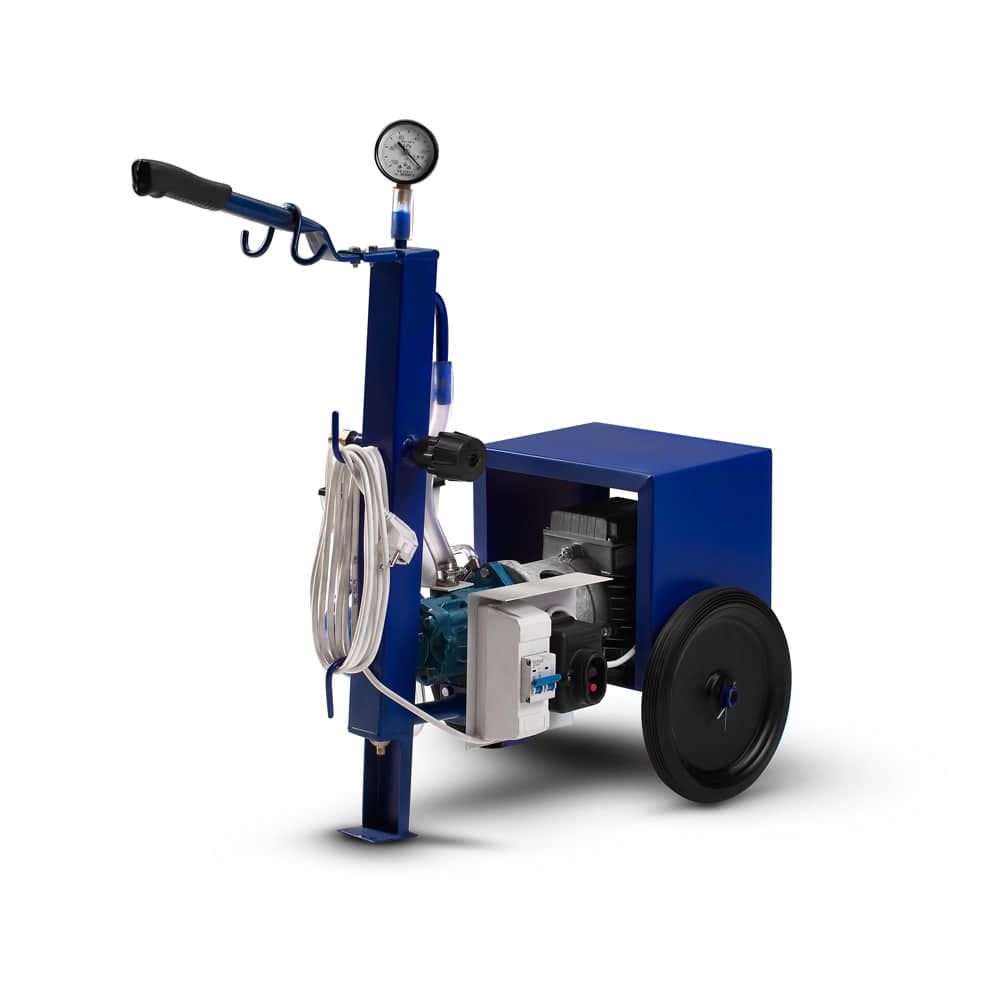

Особенности конструкции силового агрегата

Силовой агрегат доильной установки АИД-1 имеет модульное строений, что повышает его ремонтопригодность. Двигатель с вакуумным насосом отдельные независимые части соединенные через жесткую муфту.

Ресивер на 1,3 л имеет автоматический сброс влаги: клапан открывается после того, как в системе пропадет вакуум.

Для упрощения транспортировки агрегат установлен на тележку , а потому доильную установку ДаМилк АИД-1, можно без проблем перемещать по помещению.

В комплект поставки входит вакуумметр и пятиметровый кабель.

Двигатель

Вакуумная доильная установка АИД-1 оснащена асинхронным электродвигателем мощностью 750 Вт. Скорость вращения вала 3000 об/мин. Время беспрерывной работы 60 минут.

На силовой установке есть узел управления, одной из составных которого является автомат на 6А. Автомат это предохранитель, которые при необходимости отключает электромотор, например: короткое замыкание или перегрев. Работает двигатель от обычной электросети с напряжением 220 В.

Насос

В доильной установке АИД-1 от ДаМилк используется пластинчато-роторный вакуумный насос с закрытой системой смазки . Сам насос полноценный модуль, который состоит из ротора со своим валом ; сам ротор вращается на подшипниках установленных в крышки и статора. В насосе стоит 4 текстолитовые пластины 95×16×4 мм. Производительность на холостом ходу 6 м³/час.

Система смазки замкнутая , то есть смазка циркулирует по кругу. Масло из маслобака в систему, подается через хлопковые фитили. Высокая плотность хлопчатых волокон фитиля, исключает попадание мусора в вакуумный насос. Само масло по патрубкам подается в насос (Схема 3.1) в виде воздушно масляной смеси. После чего смесь собирается в фильтр-глушителе (идет в комплекте).

Комплектация

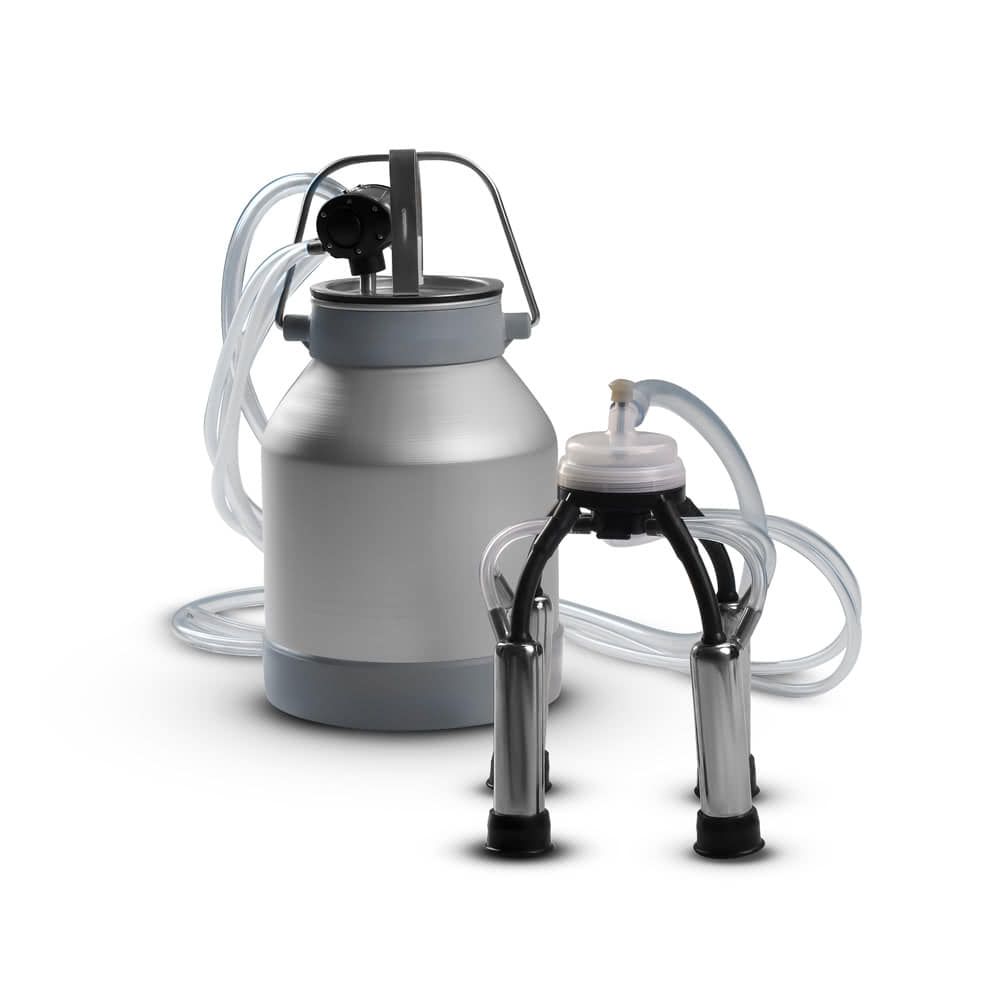

В доильном ведре в сборе «Евро 240-аналог» Н используются преимущественно украинские запчасти. В комплектацию входит:

1. алюминиевый бидон для молока (20 л);
2. крышка бидона (механический прижим, 3 штуцера);
3. попарный пульсатор (Турция);
4. коллектор объемом 240 см³ (основание и крышка сделаны из полипропилена);
5. нержавеющие стаканы с комплектом сосковой резины (каучук);
6. молочный шланг 14х5 мм (2 м);
7. шланг постоянного 11х5 мм и 2 шланга переменного 7х3 мм вакуума (по 2 м).

Силиконовые шланги не трескаются на морозе, на местах сгиба. Их легко мыть, что упростит уход за аппаратом.

Стандартная длина шланга постоянного вакуума составляет 2 м. При необходимости ее можно увеличить, чтобы убрать вакуумную установку дальше от животных.

Особенности

Система попарного доения

При попарном доении молоко поочередно отбирается из сосков правой и левой доли вымени. Такая система реализуется при помощи специального пульсатора (1). В доильном ведре в сборе «Евро 240-аналог» Н используется турецкий настраиваемый пульсатор.

Он соединен с распределителем вакуума (3)при помощи двух шлангов (2). Для попарного доения используется распределитель с 6 выходами.

Доильный паук

В комплектации доильного ведра в сборе «Евро 240-аналог» Н используется украинский коллектор. Его объем составляет 240 см³. Благодаря этому не произойдет его заполнение молоком, даже при доении высокопродуктивных коров (дают больше 30 л молока в сутки).

Паук системы «Майга» комплектуется четырьмя металлическими стаканами. Они полностью сделаны из нержавеющей стали, и формуются методом вальцевания. Такие стаканы намного лучше и надежнее пластиковых, в первую очередь в плане - механических повреждений.

Используется сосковая резина с повышенным содержанием каучука. Она изнашивается в течение около 6 месяцев, после чего требует замены. На нижней части чулка расположено три посадочных рубца, необходимых для подтяжки сосковой резины. Периодическая подтяжка нужна для более плотного прилегания сосковой резины к самим соскам.

Нержавеющая крышка доильного ведра в модели «Евро 240-аналог» Н имеет механический прижим. Вы сами регулируете силу прижима, что влияет на долговечность уплотнительного обода. На крышке есть 3 штуцера для молочного и вакуумного шлангов, а также пульсатора.
